排気ファンキット 取付

排気ファンキット 取付

部品表

lens mount guide

1

air assist holder

2

position brachet

3

4

5

梱包No. 部品名 モデル 数量

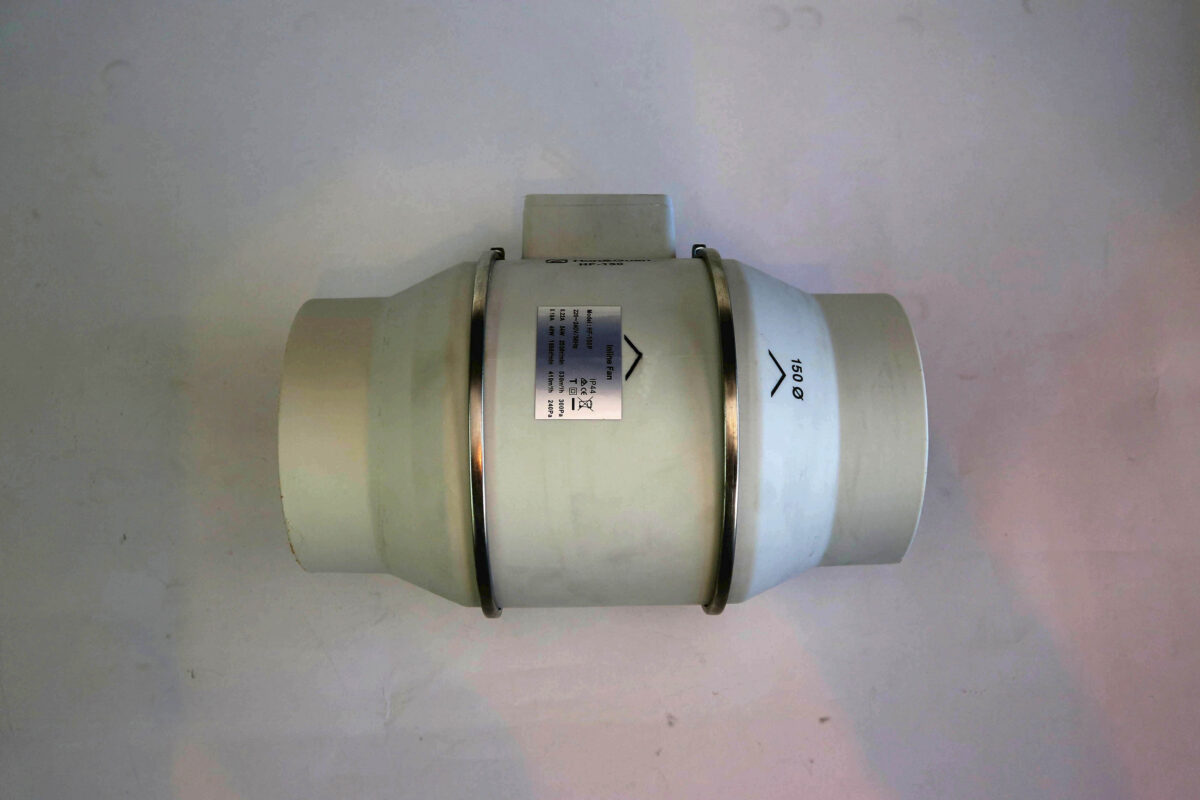

1 排気ファン 1

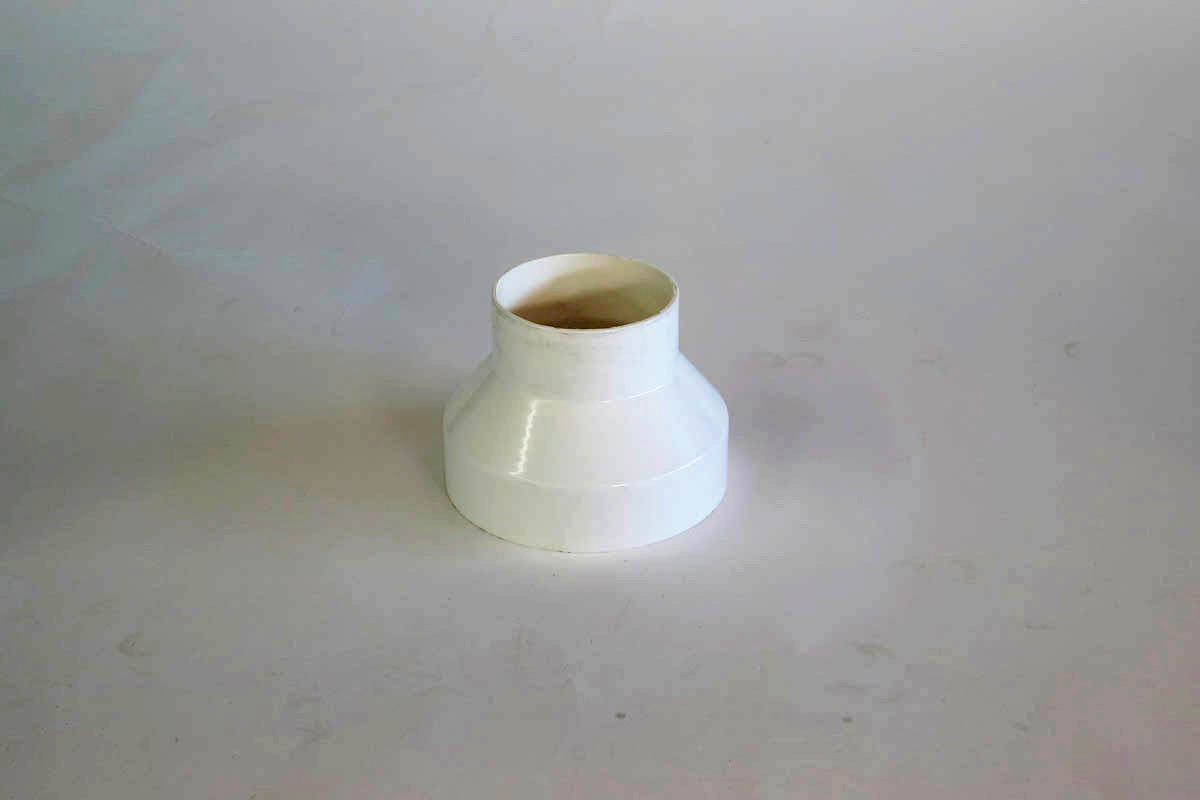

2 異形ジョイント 2

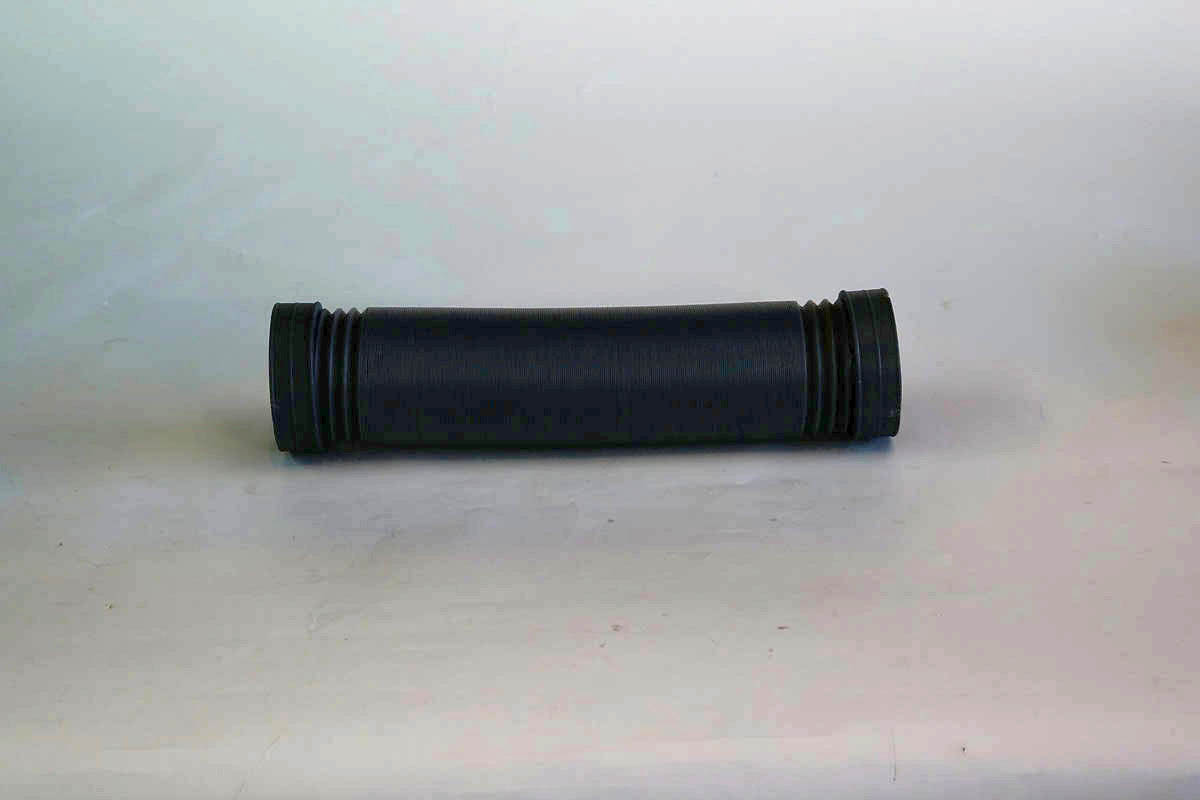

3 ダクト 2
4 アルミテープ 1
5 ダクト固定具 3

ダクト取り付け

【オプション:排気キットをご購入された方はこちらで組み立てて、ダクトを取り付けてください】

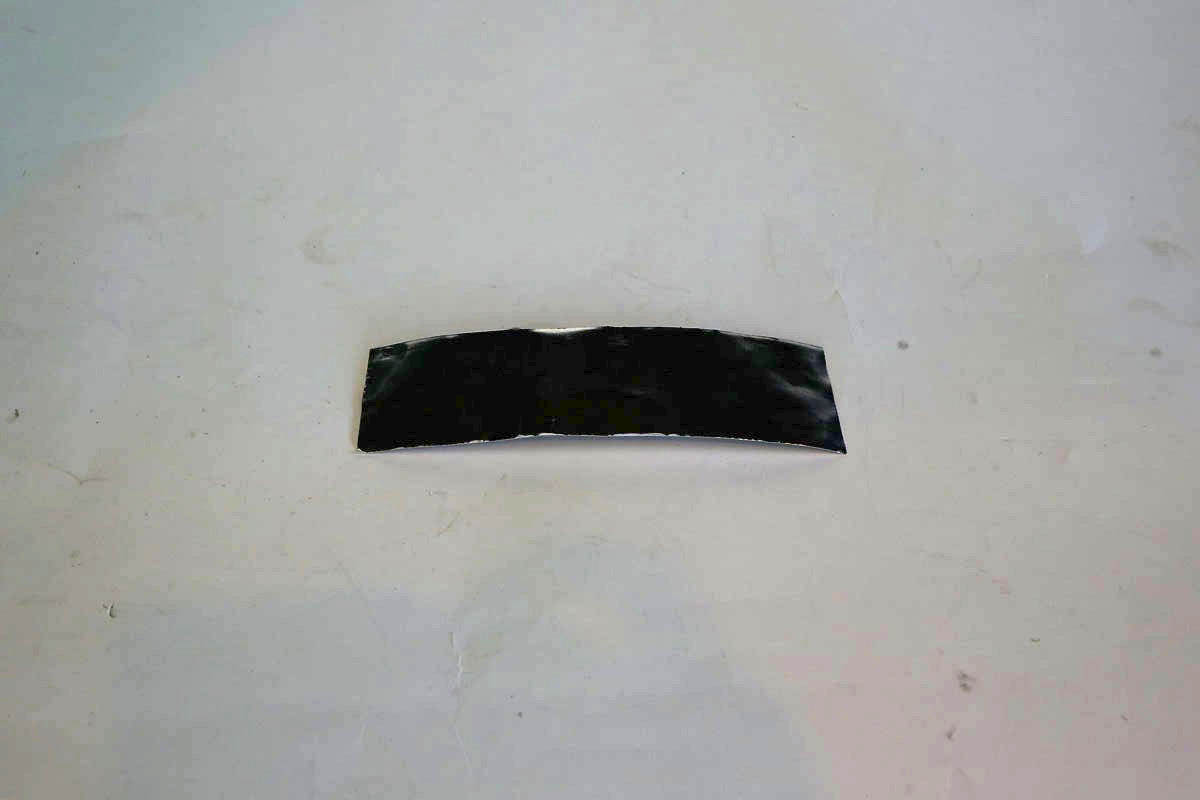

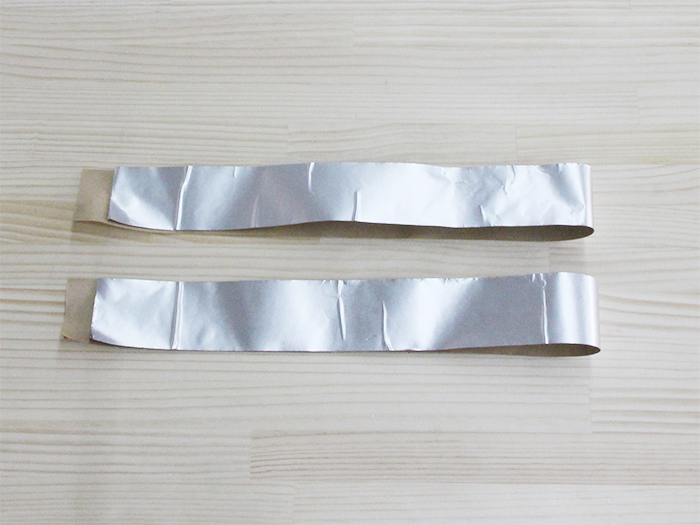

アルミテープを二つに切ります。

01

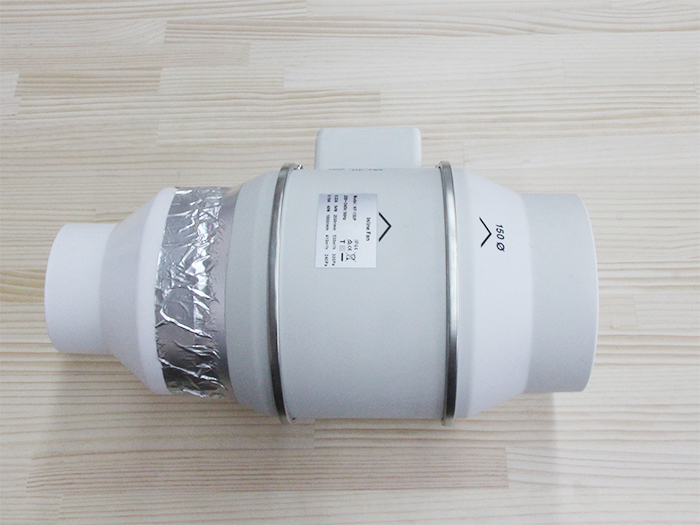

異形ジョイントを排気ファンにアルミテープを使って取り付けます。
以下の写真を参考に取り付けてください。

02

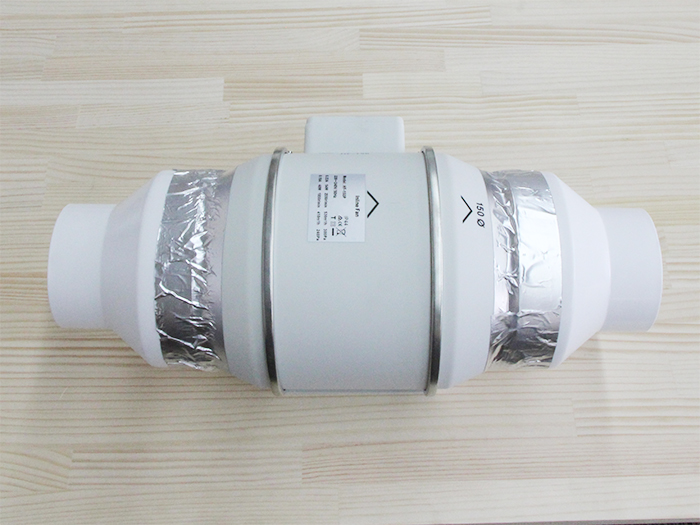

反対側も前工程と同様に取り付けます。

03

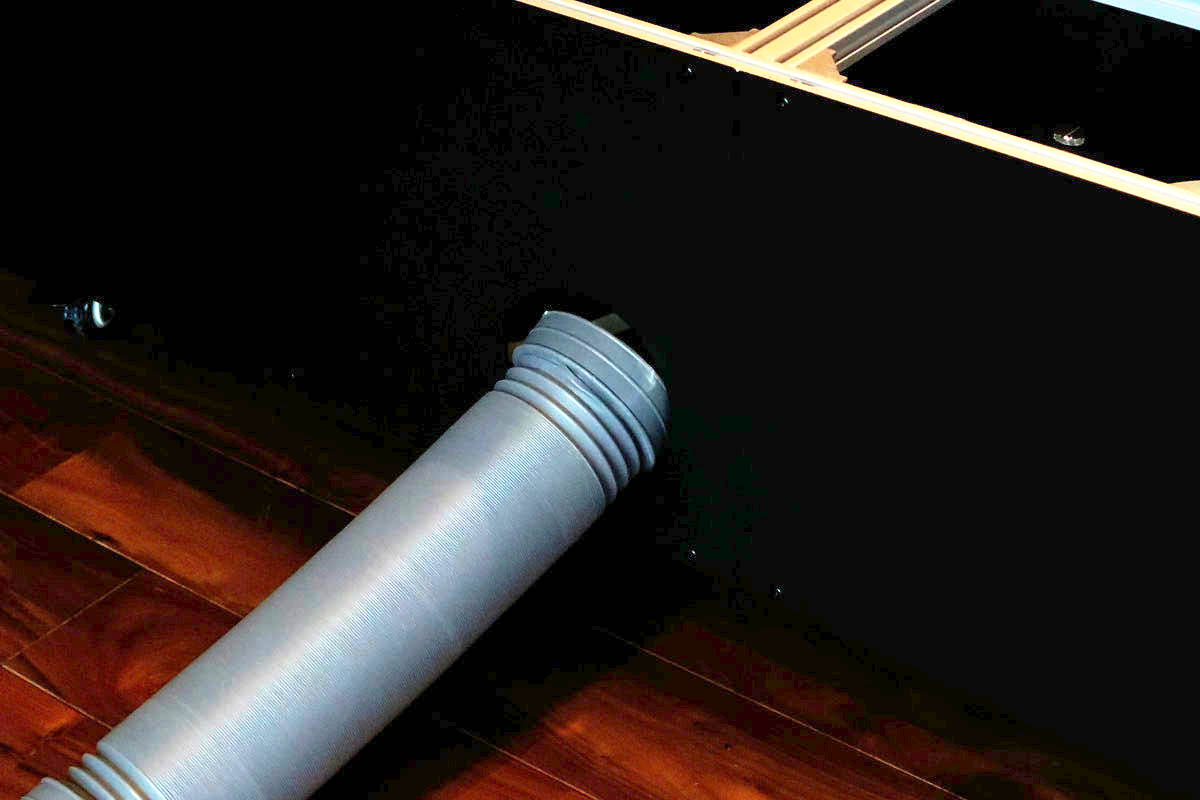

Back Rの穴からダクトを通します。

04

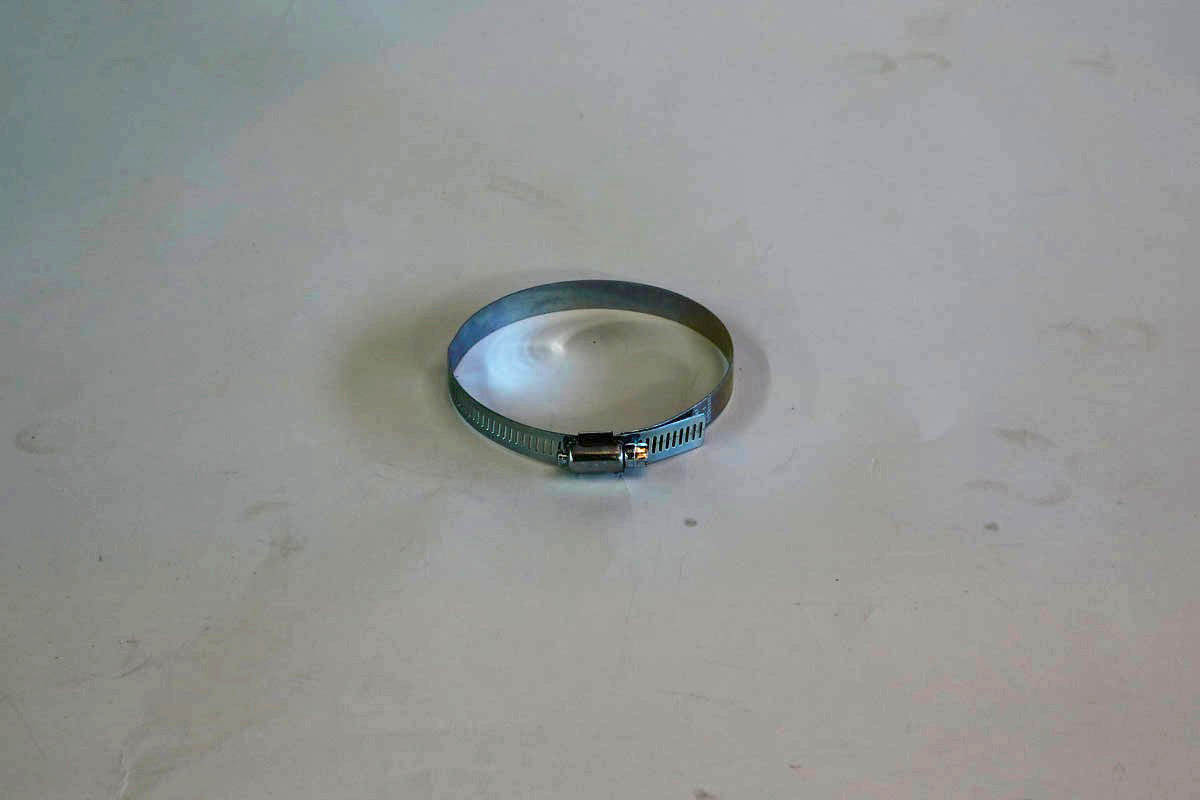

ダクトクリップを先に座付ソケットに入れてからダクトを取り付けてください。

05

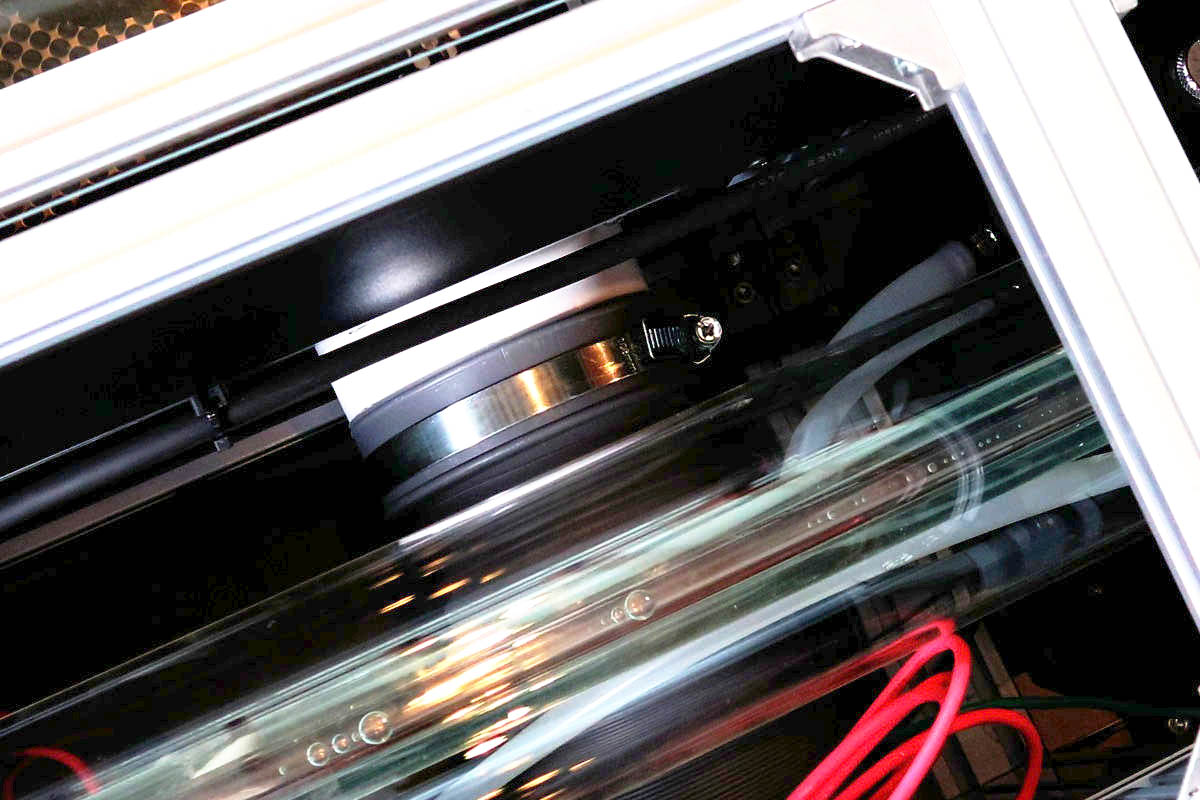

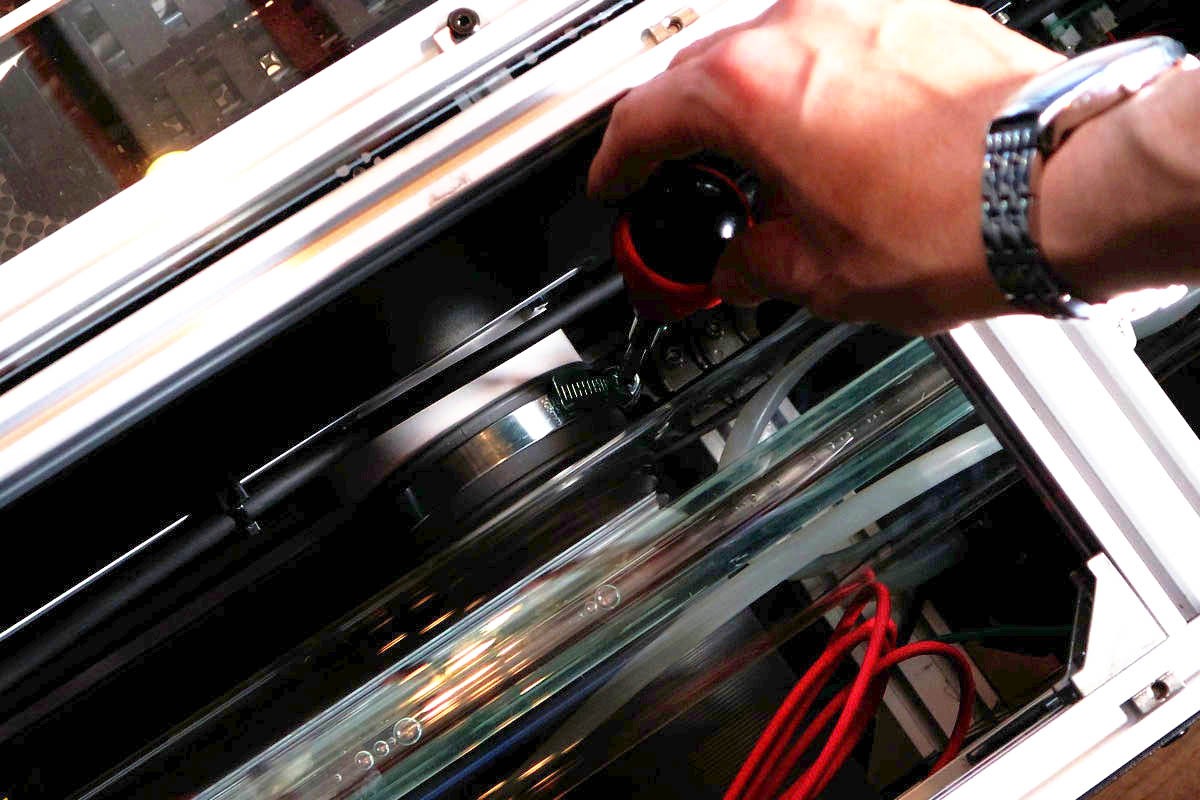

ドライバーでホースクリップを締めて、ダクトを固定してください。
(※締めすぎると座付ソケットの破損につながります。締めすぎに注意してください。)

06

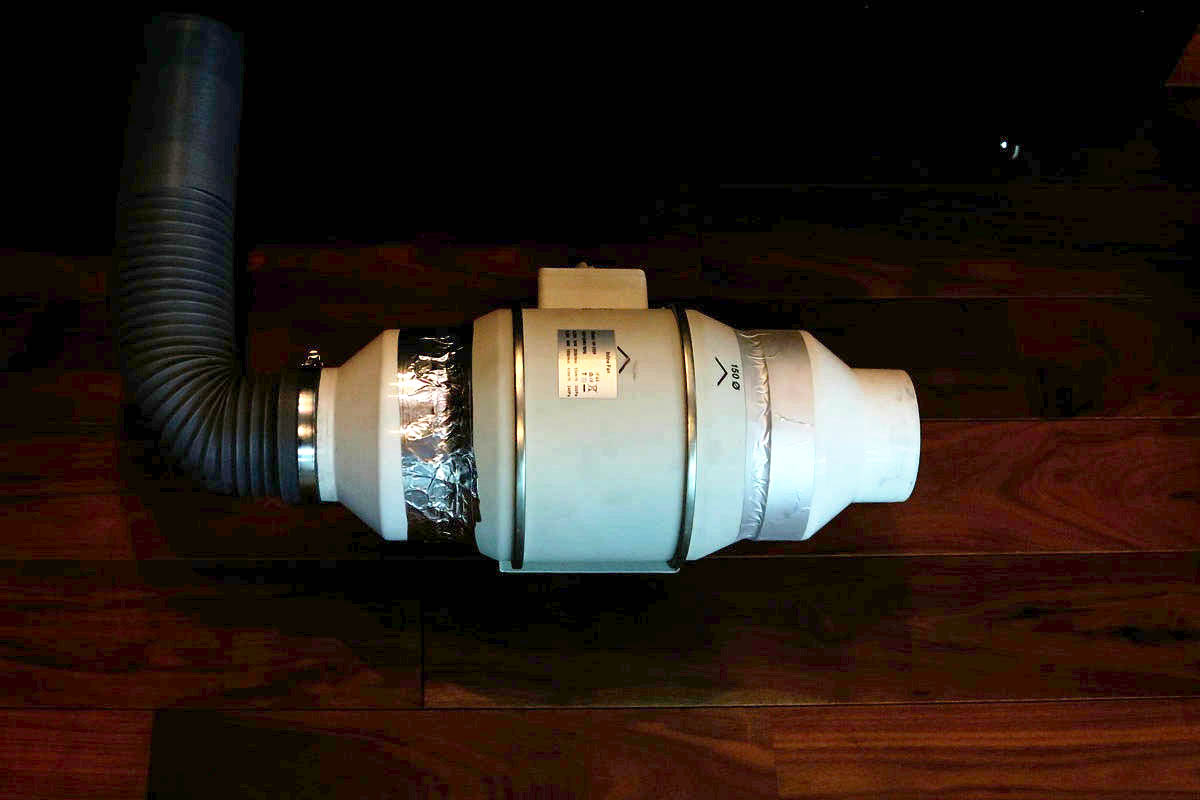

本体に取り付けたダクトを排気ファンに取り付けます。

07

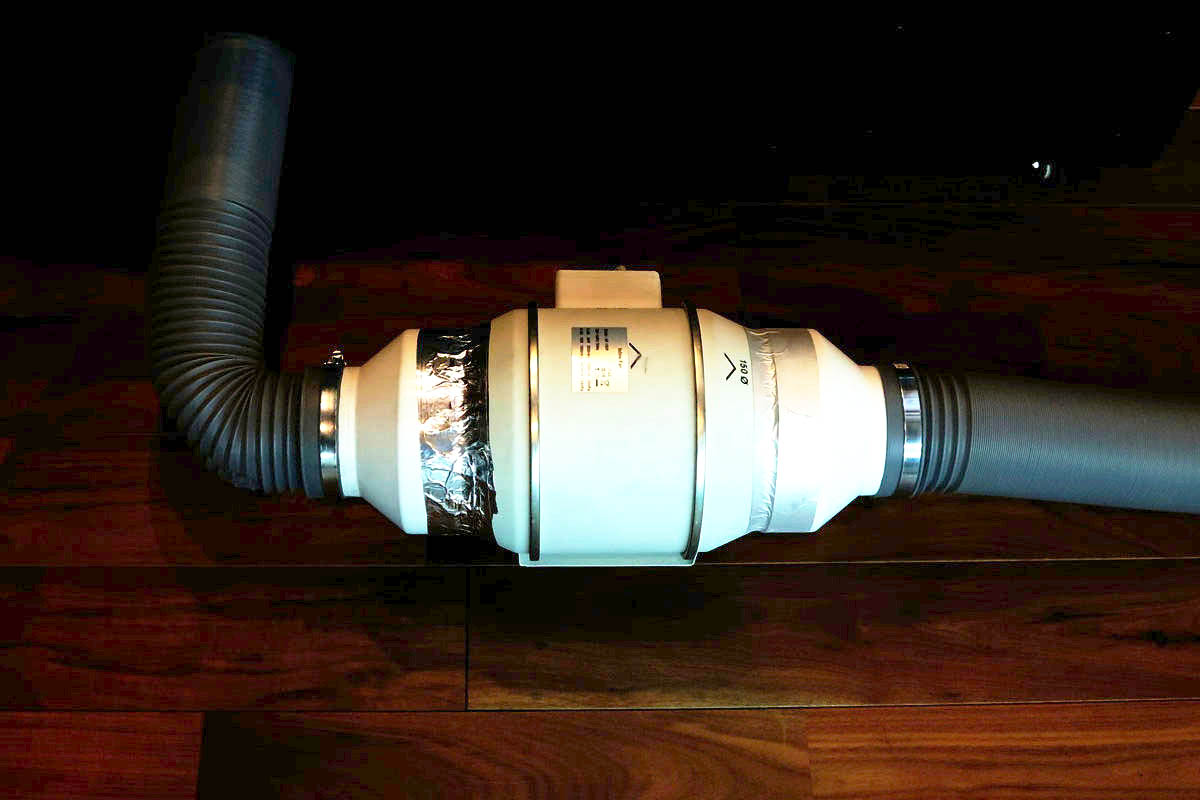

同様に反対側も取り付けて排気ファンの取り付けは終了となります。

08
