X軸組立

V-slot 1210mmをmini v plate_Cのローラーの間に挟み込む形で差し入れます。

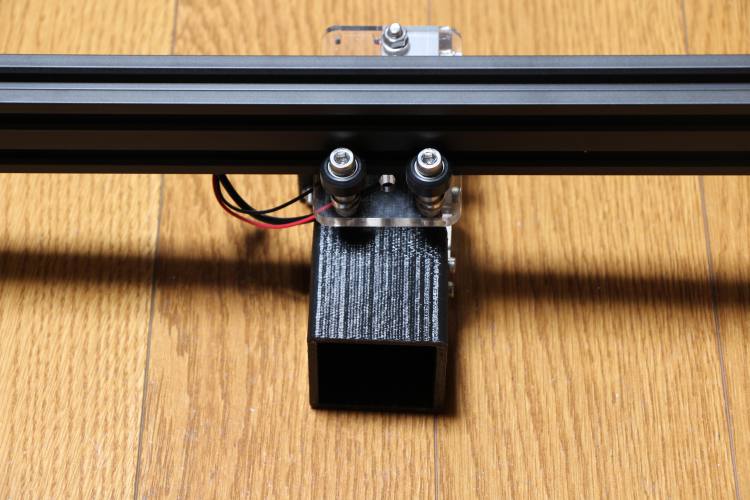

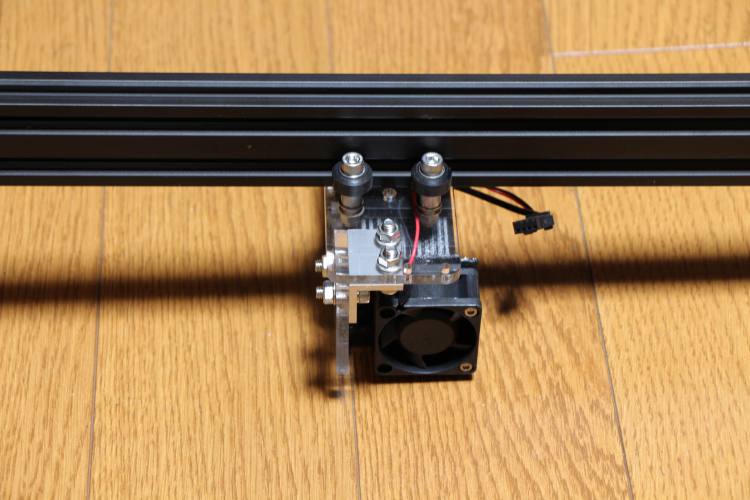

mini v plate_C

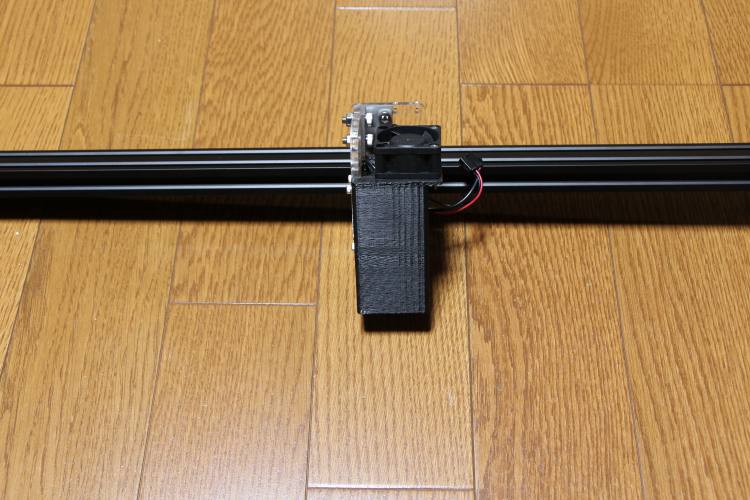

mini v plate_C上面
mini v plate_C横面

次に、V-slot 1210mmの(写真の)左端にFLM_mini v plate_R_2040_1mを取り付けます。
M5 Tナット4個とM5×8低頭ボルトを使用します。

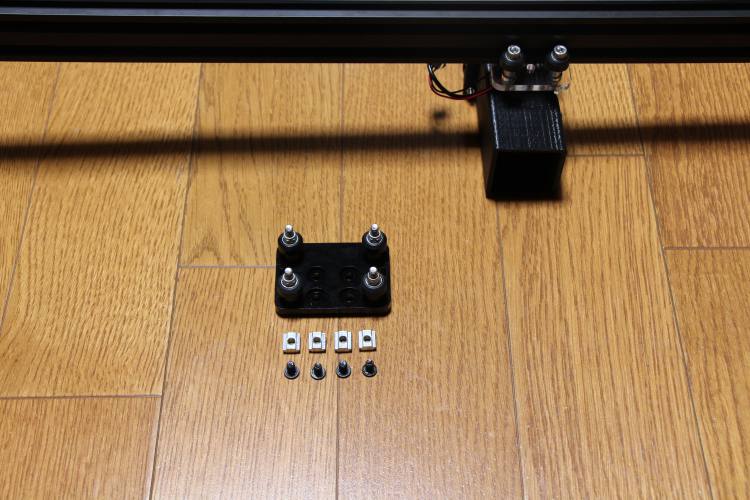

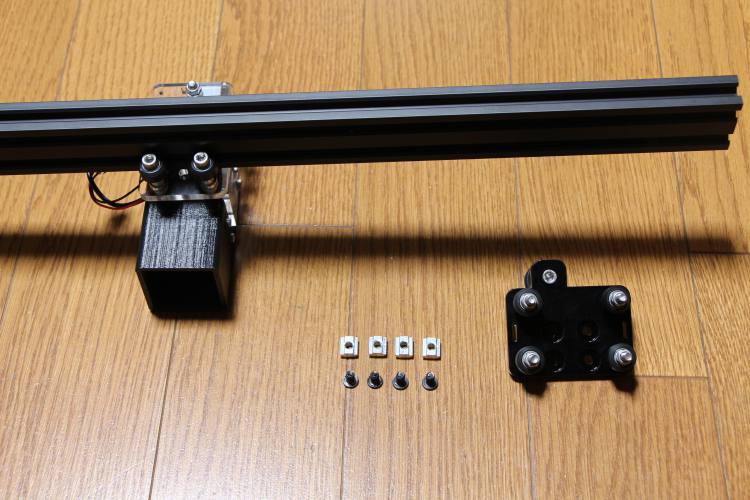

取り付け部品

M5×8 低頭ボルトとM5 Tナットを使ってFLM_mini v plate_R_2040_1mを取り付けます。なお、FLM_mini v plate_R_2040_1mの取り付け位置は、「V slotの先端がFLM_mini v plate_R_2040_1m背面の”溝”(以下の写真)にピッタリとハマる位置」に合わせてください。

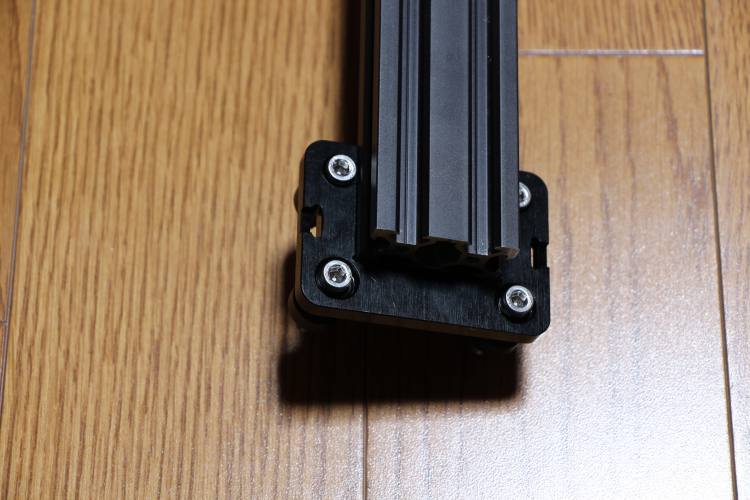

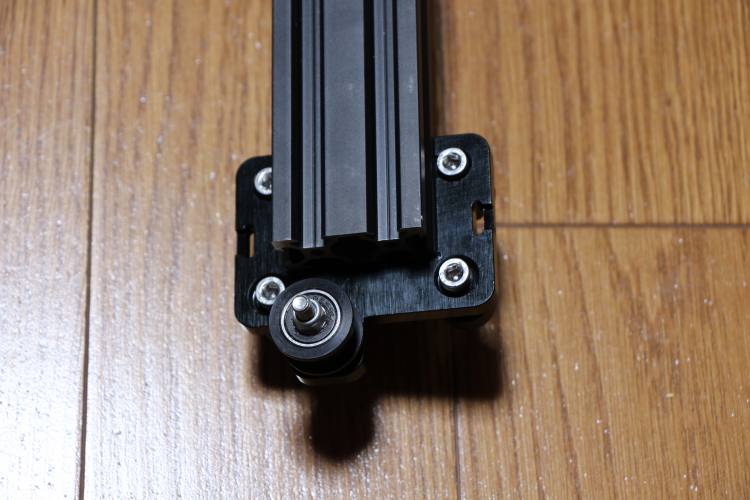

V slot先端

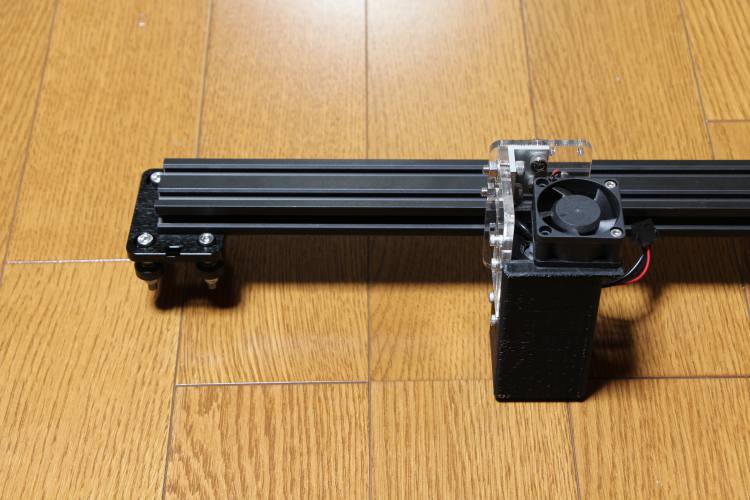

V slot横面

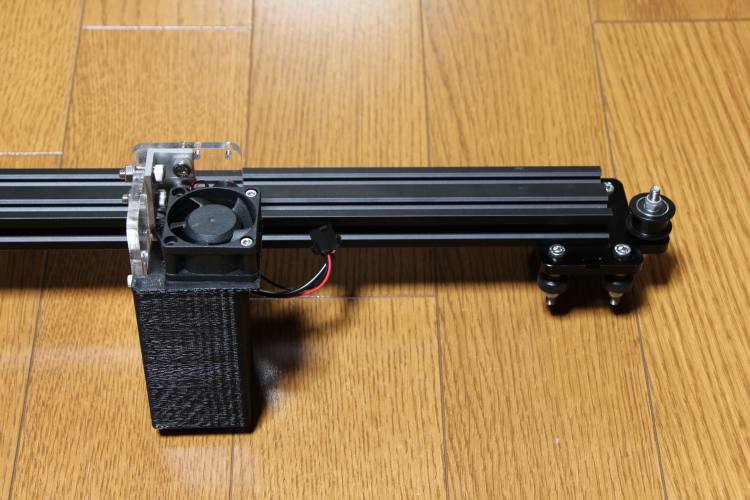

次に、V slotの右端(先程と反対側)にFLM_mini v plate_L_2040_1mを取り付けます。M5 Tナット4個とM5×8低頭ボルトを使用します。

V slot右端取り付け部品

なお、先程と同様、FLM_mini v plate_L_2040_1mの取り付け位置は、「V slotの先端がFLM_mini v plate_L_2040_1m背面の”溝”にピッタリとハマる位置」に合わせてください。

V slot右端溝
V slot右端横面

X軸モーターユニットをM5×8 六角穴付ボルトとM5 Tナットを使ってでFLM_mini v plate_L_2040_1m側に取り付けます。後で調整しますので仮止めで問題ありません。

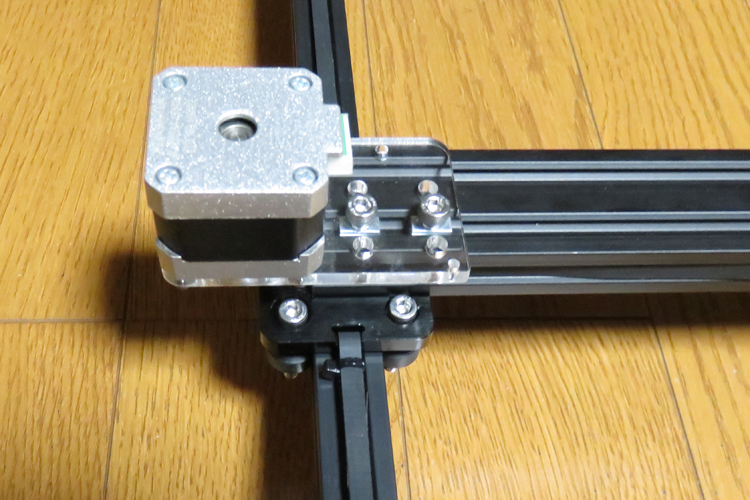

X軸モーターユニット取り付け

タイミングベルトを張ります。標準のFABOOL Laser Miniと違いX軸のV-slotの幅が広いため、1.0m拡張キットではX軸のタイミングベルトはV-slot内を通して反対側へ固定します。

タイミングベルト張り

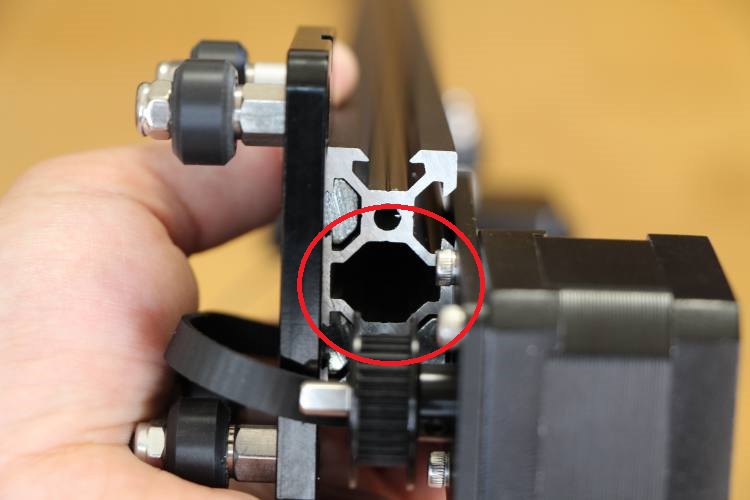

赤丸の部分からタイミングベルトを通していきます。

タイミングベルト通し口

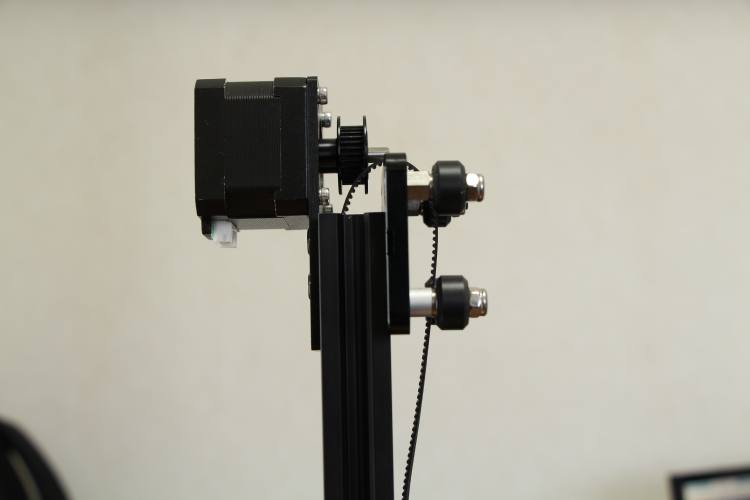

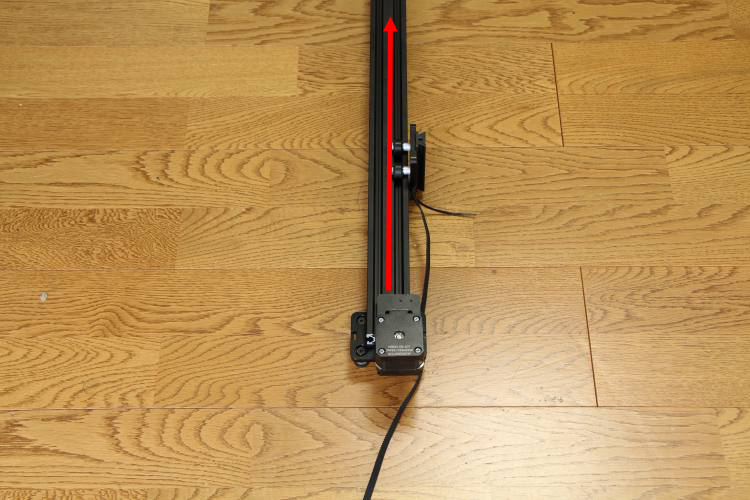

X軸を写真のように立てて反対側からタイミングベルトが出るまで入れていきます。

V slot左端タイミングベルト

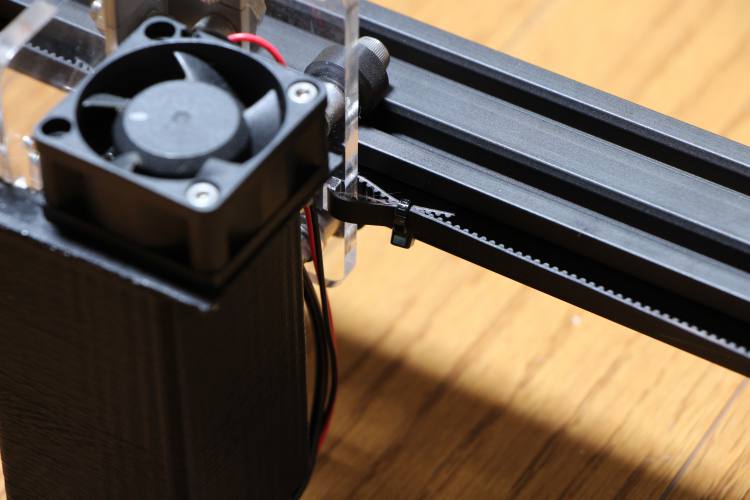

レーザーユニット左面

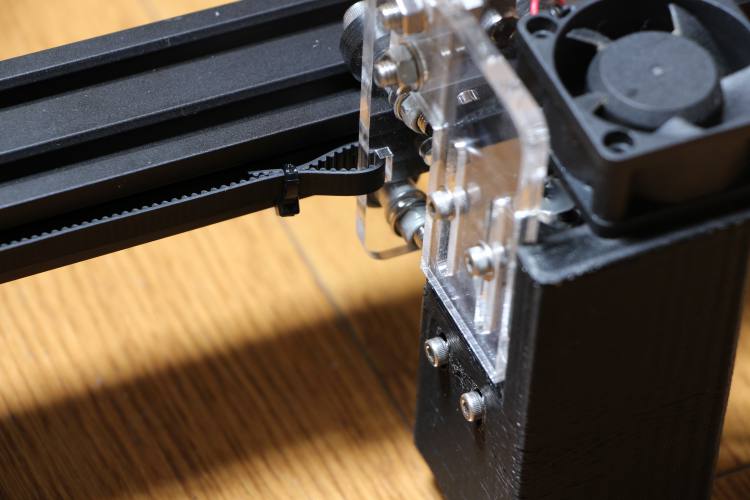

レーザーユニット右面
