Manual

3.5Wレーザーヘッド

※本マニュアルはSmart Laser Miniに3.5Wレーザーヘッドを取り付ける手順を示したマニュアルです。FABOOL Laser Miniに取り付けの場合は、FABOOL Laser Mini本体マニュアルの「基板取り付け」以降をご参照ください。

部品リスト

レーザーユニット

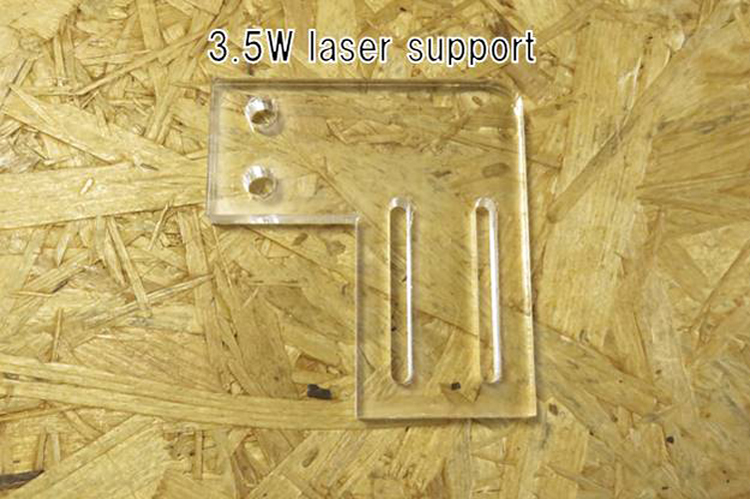

3.5W laser  support

部品 個数
レーザーユニット 1
レーザー基板 1
DCファン 1
DCファン固定アクリル 1
M3 ナット 4
M3×10 六角穴付きボルト 2
M3×15 六角穴付きボルト 4
六角スペーサー 2
laser cable 1
3.5W_laser support 1
DCファン

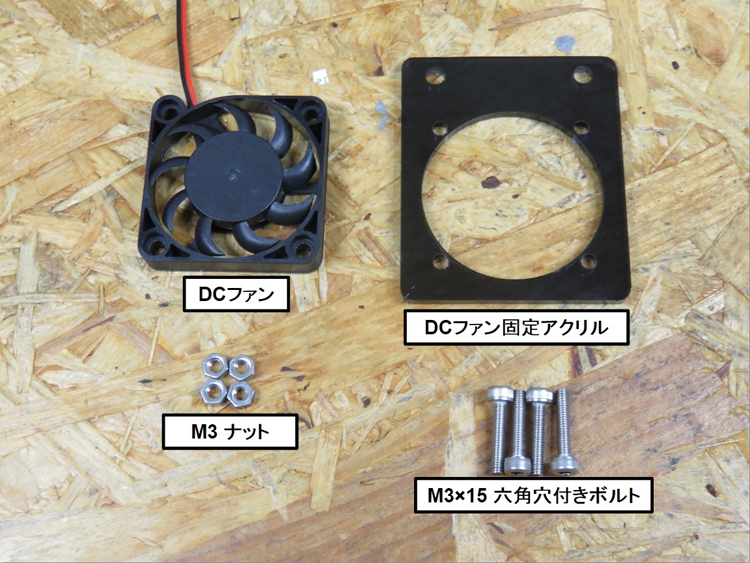

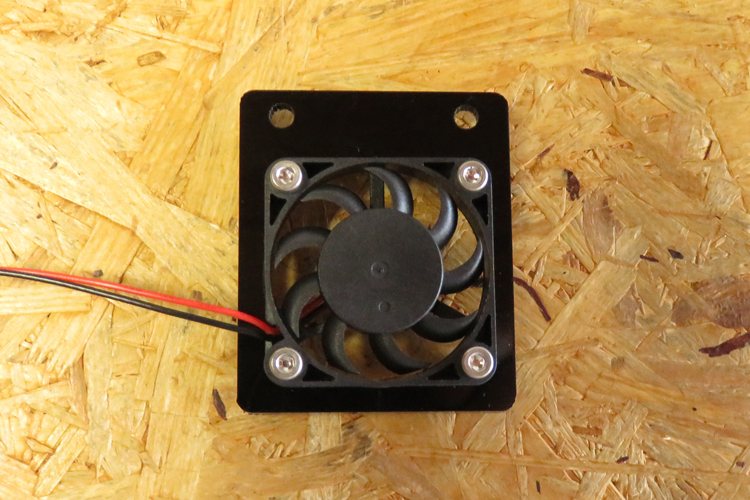

DCファンをDCファン固定アクリルに取り付けます。

DCファン固定アクリル

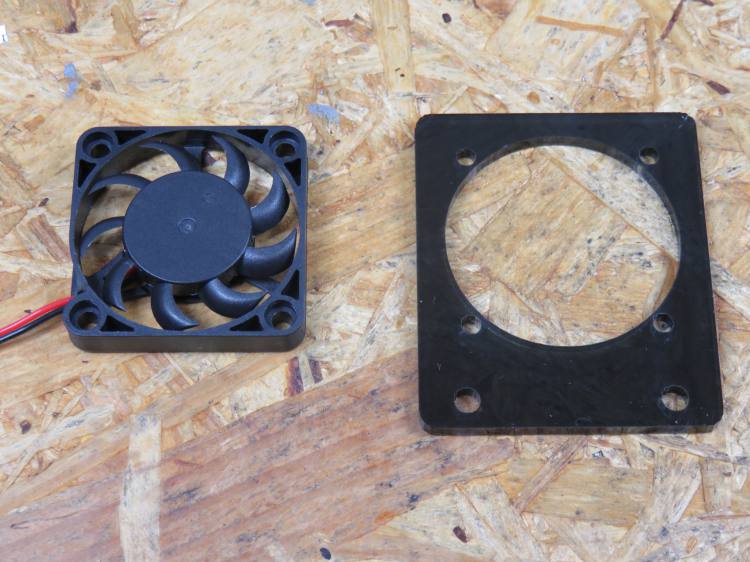

DCファンの向きは下図のように左側に配線が出るようにして固定してください。M3×15 六角穴付きボルトはDCファン側から入れ、アクリル側はM3 ナットで留めます。

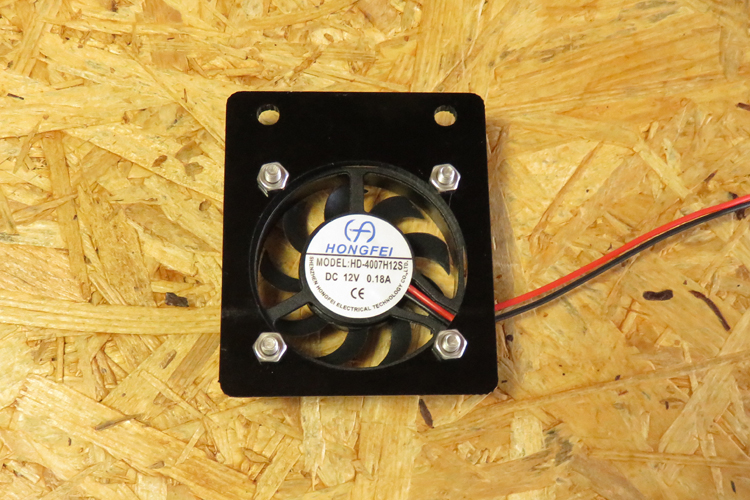

DCファン表面
DCファン裏面

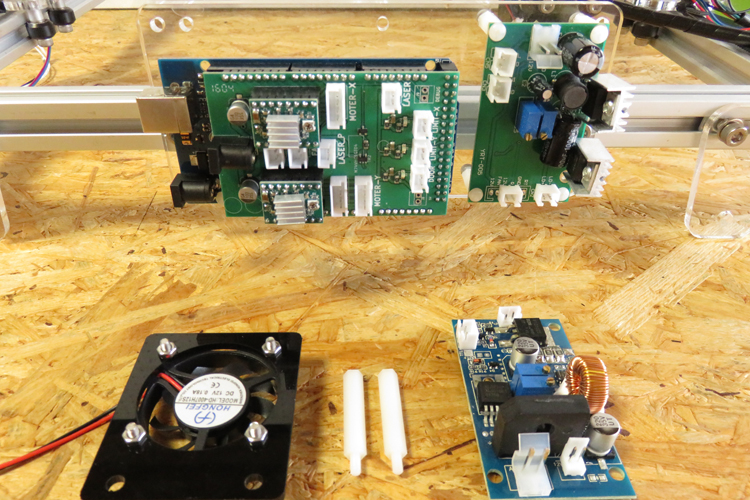

DCファンと3.5Wレーザー基板を取り付けます。

3.5Wレーザー基板

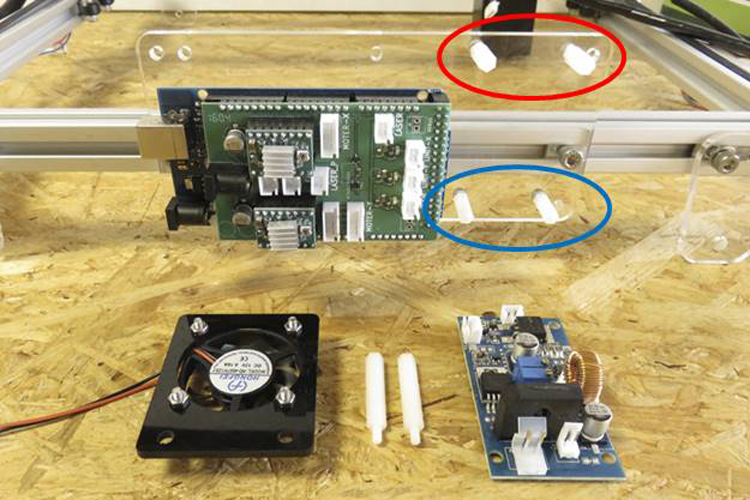

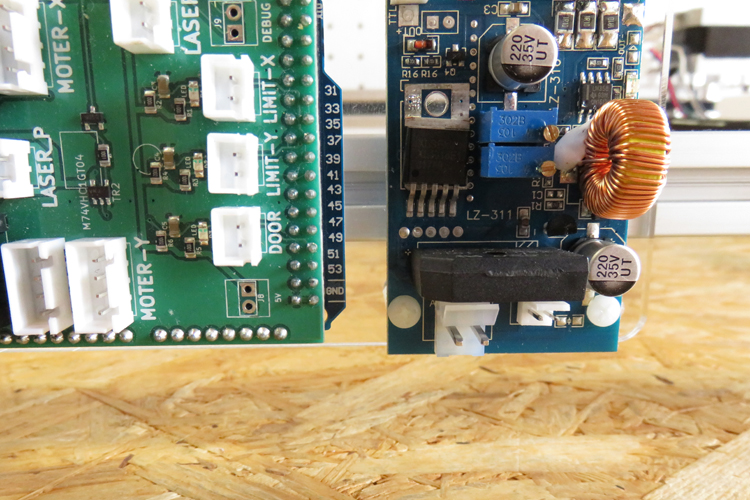

取り外したlaserboardの位置に3.5Wレーザー基板を取り付けます。赤丸の位置は六角スペーサーで留めます。青丸は(取り外したlaserboardを留めていた)ナイロンネジで固定します。

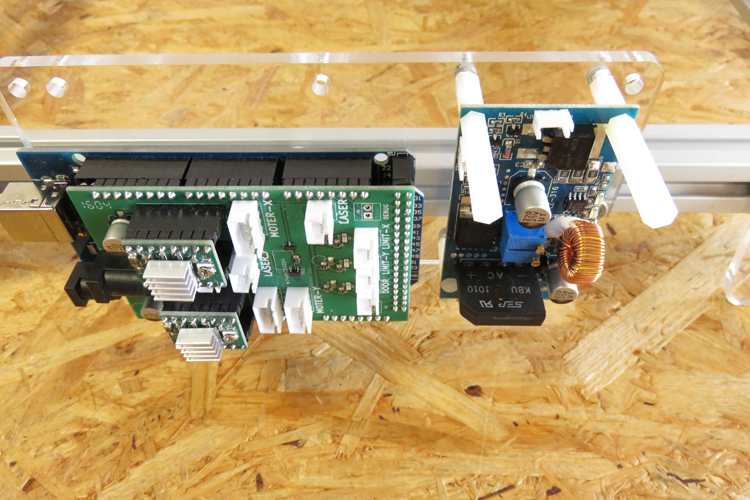

基板取り付け位置
六角スペーサー固定
ナイロンネジ固定

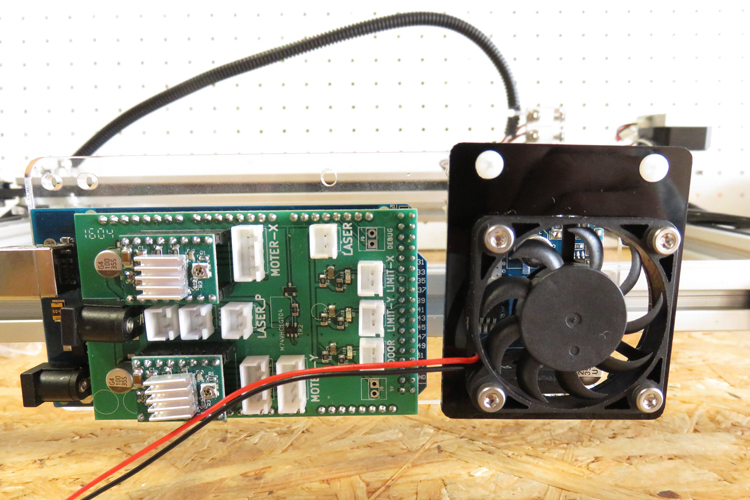

DCファンを(取り外したlaserboardを留めていた)ナイロンネジを使って、六角スペーサーに取り付けます。

DCファン取り付け

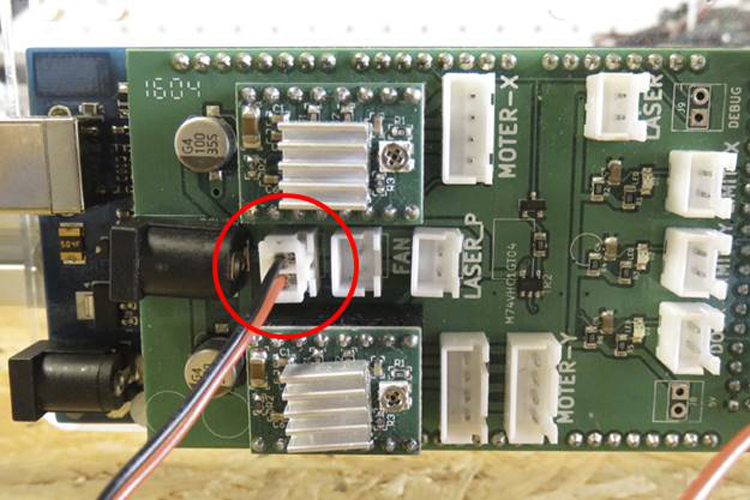

DCファンの配線は下図赤丸の位置に接続してください。

DCファン配線

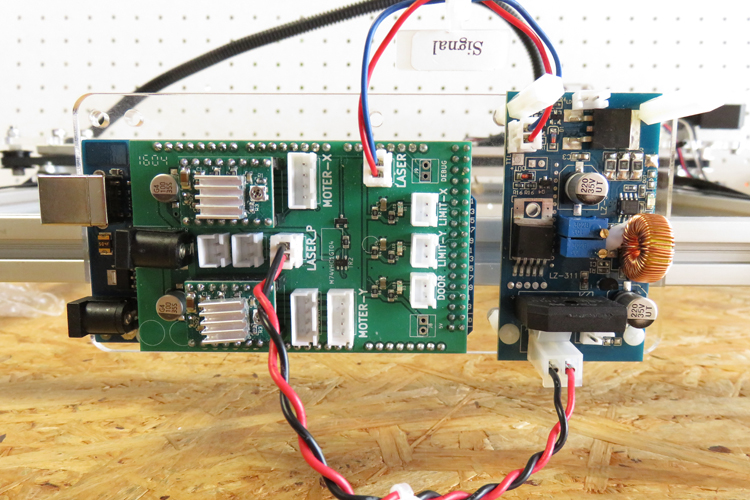

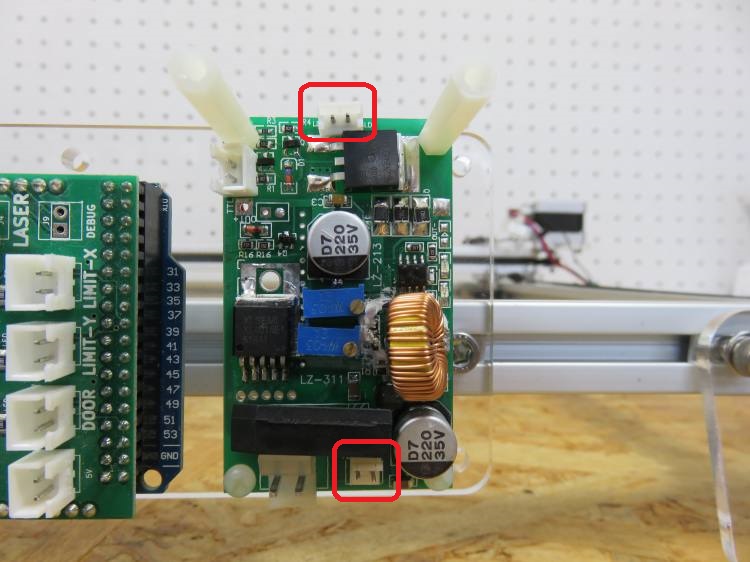

SignalケーブルとPowerケーブルを接続します。

SignalケーブルPowerケーブル

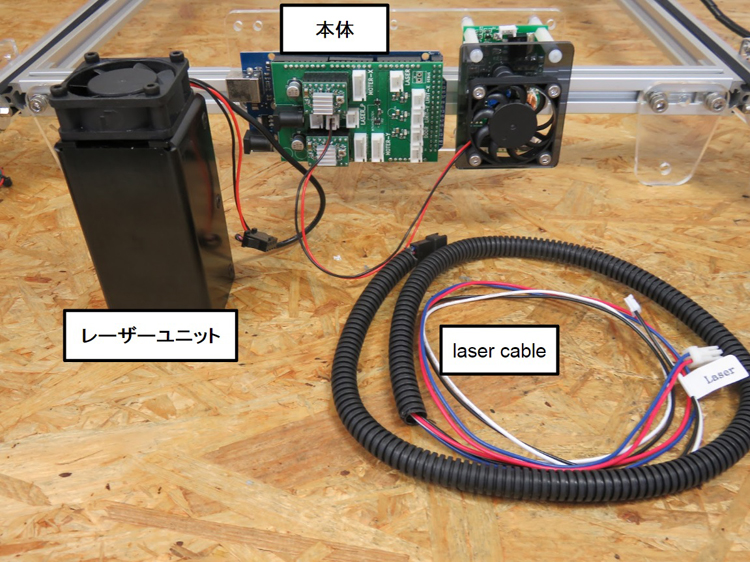

レーザーユニットとレーザーケーブルを取り付けます。

レーザーユニット取り付け

赤丸の位置が3.5Wレーザーケーブルの差込口になります。

Laserケーブル差し込み口
ケーブル接続

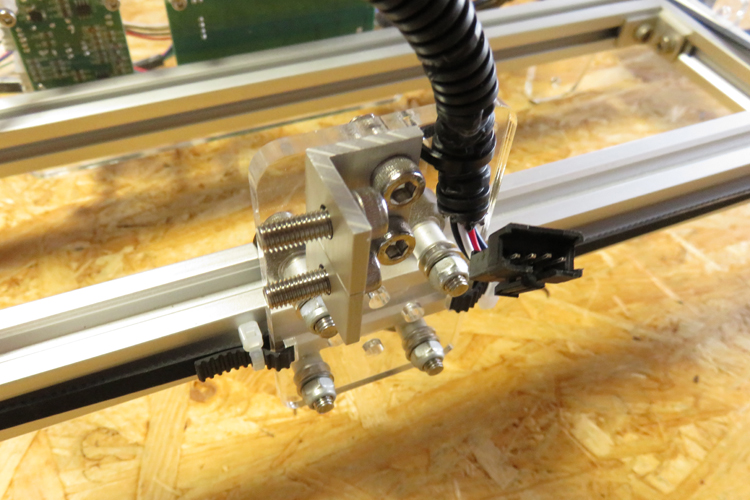

Smart Laser Miniのレーザーヘッドを取り外します。

レーザーヘッド取り外し

laser supportを取り外します。

Laser support取り外し

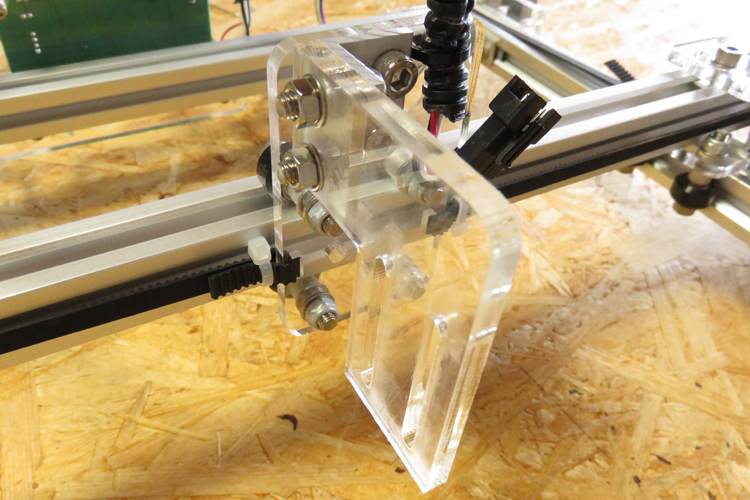

3.5W_laser supportを取り付けます。

3.5W Laser support取り付け

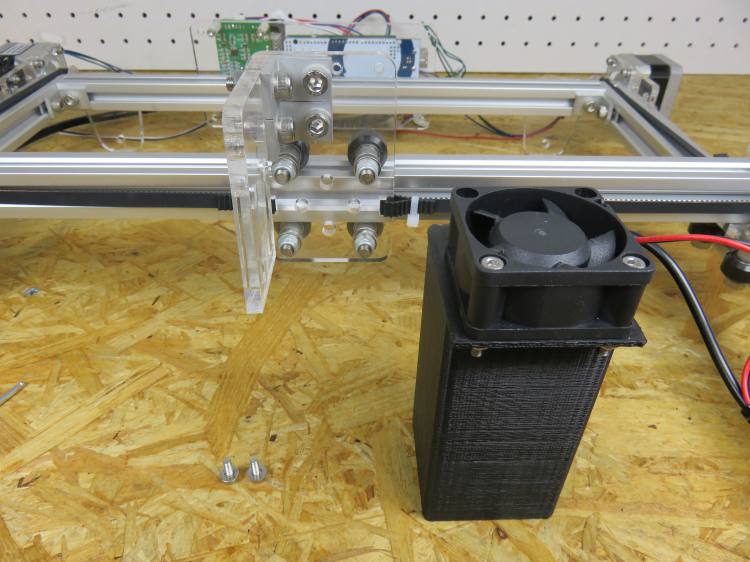

次に、3.5Wレーザーヘッドの赤丸の2か所のネジを外します。

ネジ2ヵ所取り外し

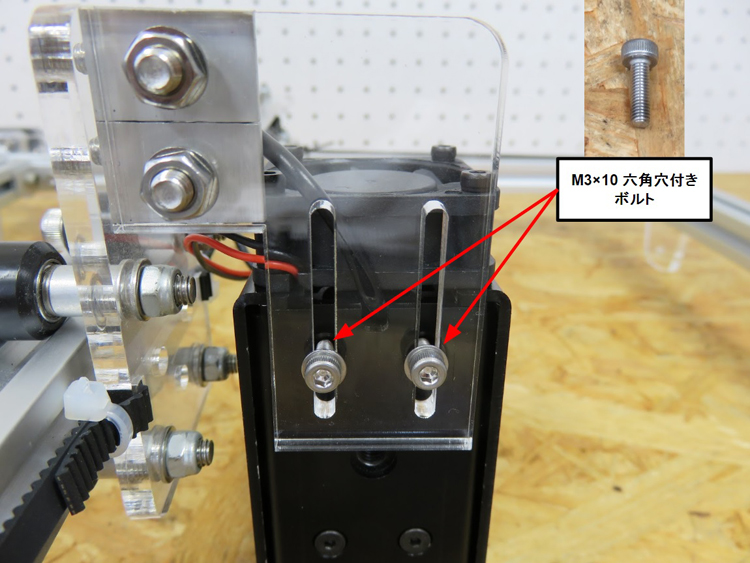

ネジはM3×10 六角穴付きボルトをご使用ください。焦点の調整方法はsmart laser miniと同じ仕様になっております。

Laser support裏面

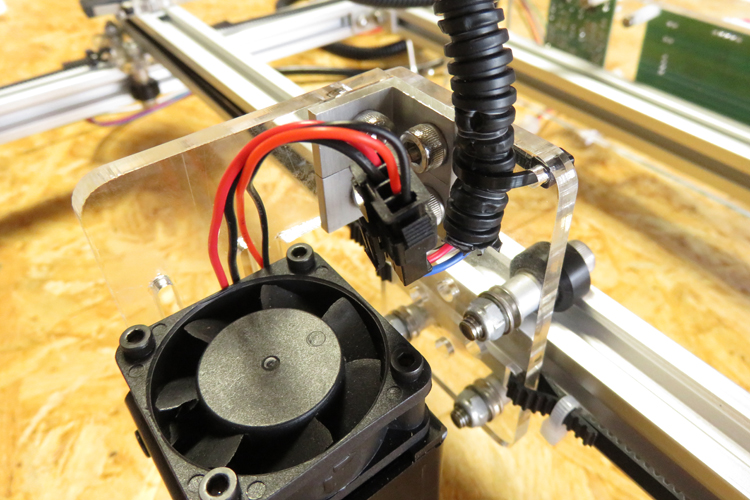

Laserケーブルを接続します。

Laserケーブル接続
