Smart Laser Mini用基板アップデート マニュアル

smart Laser Mini用基板アップデート

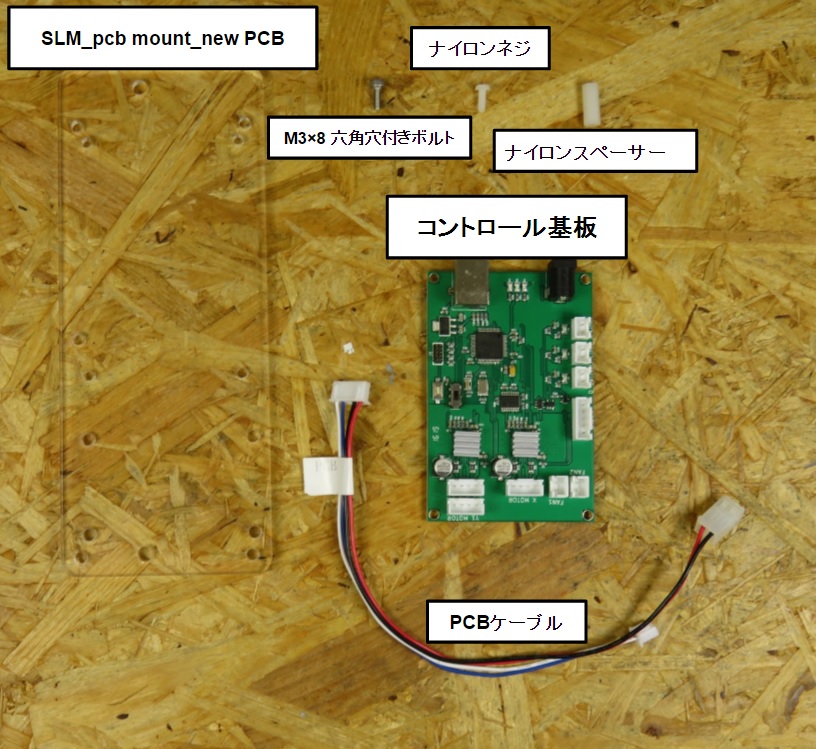

部品リスト

コントロール基板

部品 個数
SLM_pcb_mount_new PCB 1
コントロール基板 1
PCBケーブル 1
M3×8 六角穴付きボルト 1
ナイロンスペーサー 1
ナイロンネジ 1

Smart Laser Miniからの取り外し

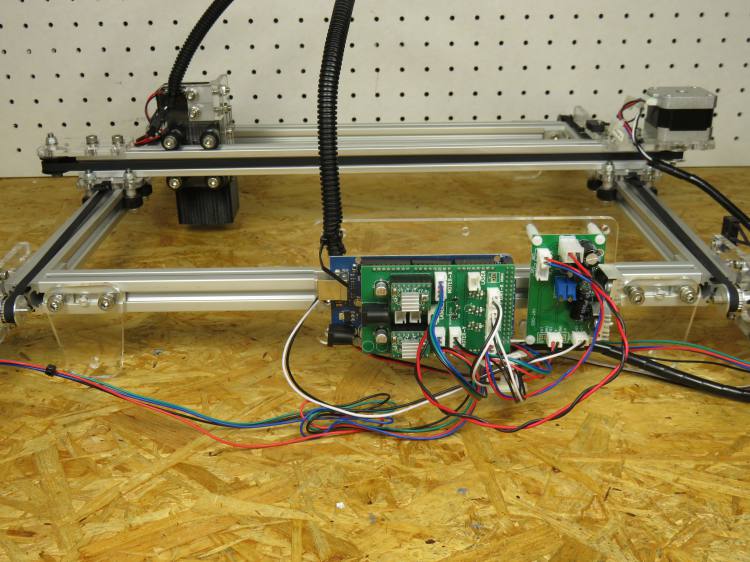

まず、Smart Laser Miniのコントロール基板およびlaserboardにつながっている配線をすべて外し、Smart Laser Mini本体からpcb mountを取り外します。

コントロール基板

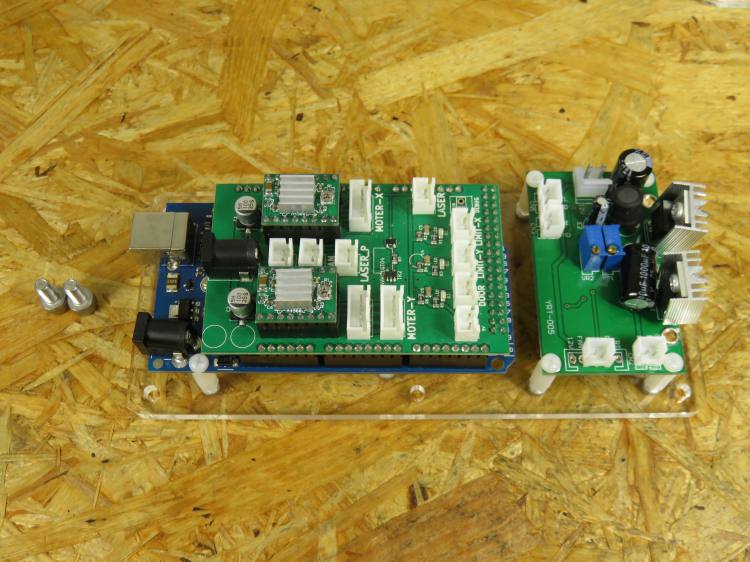

上記で取り外したpcb mountから、以下の写真に示すねじを緩め、古いコントロール基板およびレーザー基板を取り外します。

レーザー基板

取り外した部品は以下の写真のようになります。そのうち、以下の写真に示すように、pcb mount(Smart Laser Miniについていたもの)、Arduino mega、コントロール基板は不要になります。
※不要パーツについてはお客様にて処分いただけますよう宜しくお願い致します。

取り外した部品

新型基板の取り付け

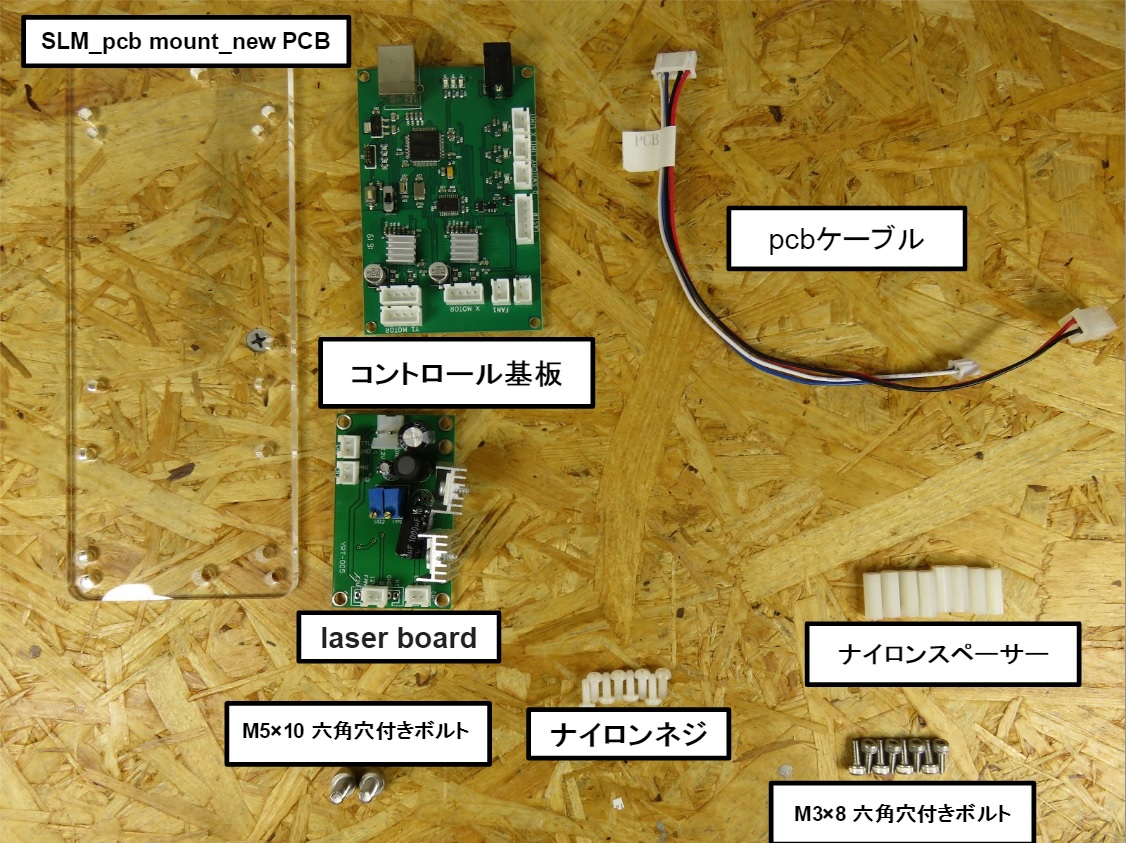

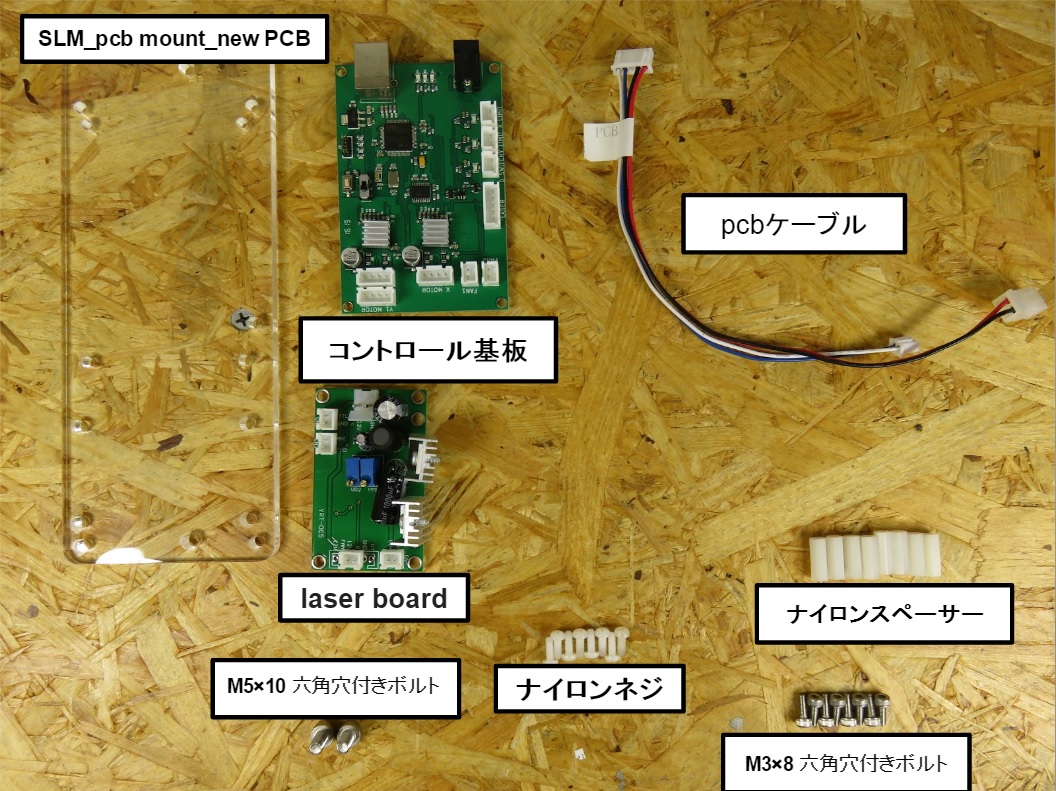

上記の工程で残った部品と、「基板アップデートキット」に含まれる部品を合わせ、以下が必要な部品になります。

必要部品

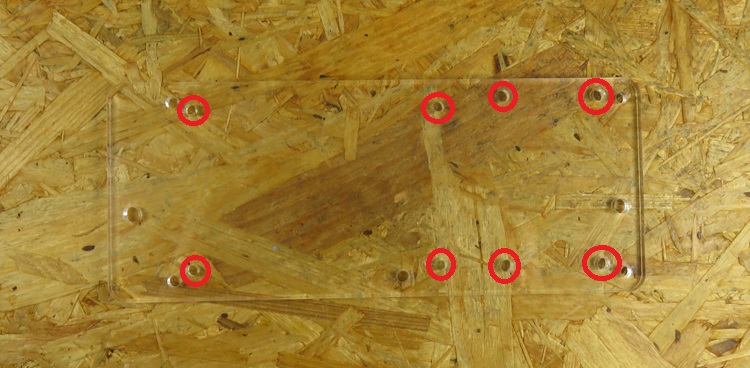

まず、SLM_pcb_mount_new PCBの赤丸の穴にM3×8 六角穴付きボルトとナイロンスペーサーを取り付けます。

ネジ取り付け位置

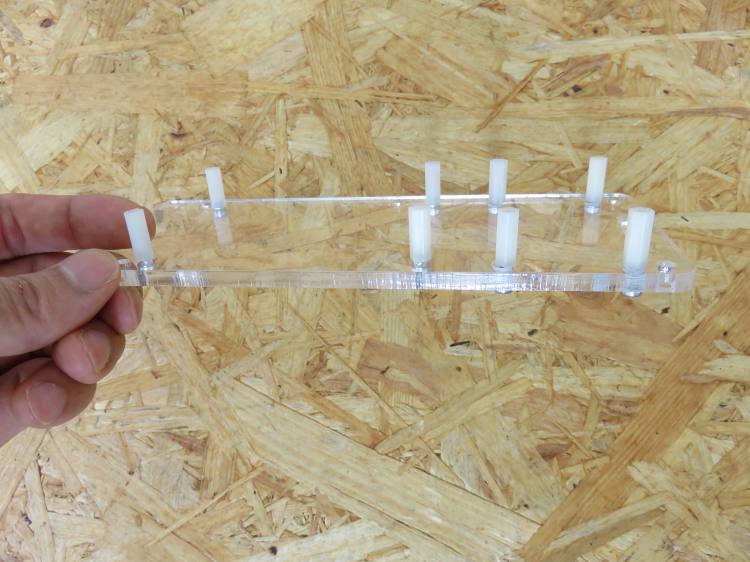

ネジ取り付け後
基板取り付け

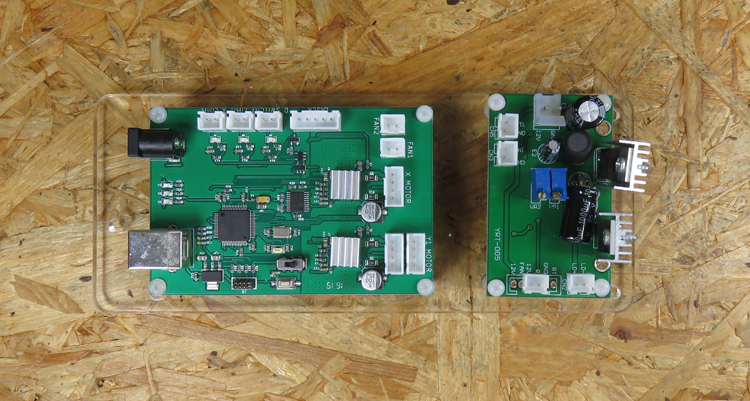

コントロール基板とlaserboardをナイロンネジでナイロンスペーサーに取り付けます。

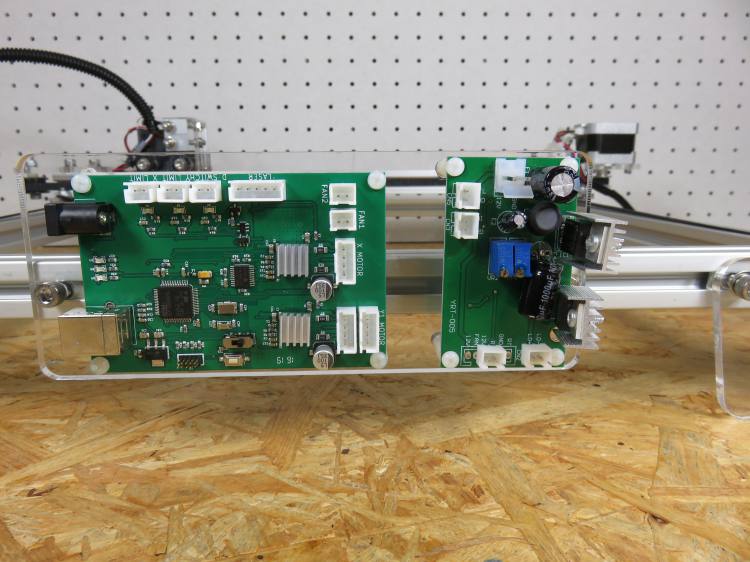

フレームに取り付け

配線

PCBケーブル配線

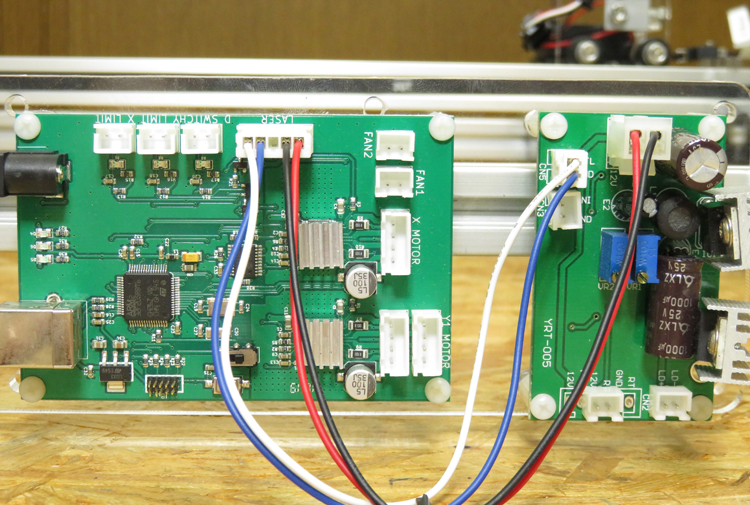

コントロール基板とレーザー基板を以下の写真のように基板アップデートキット付属のPCBケーブルで接続します。

PCBケーブル

モーターケーブル配線

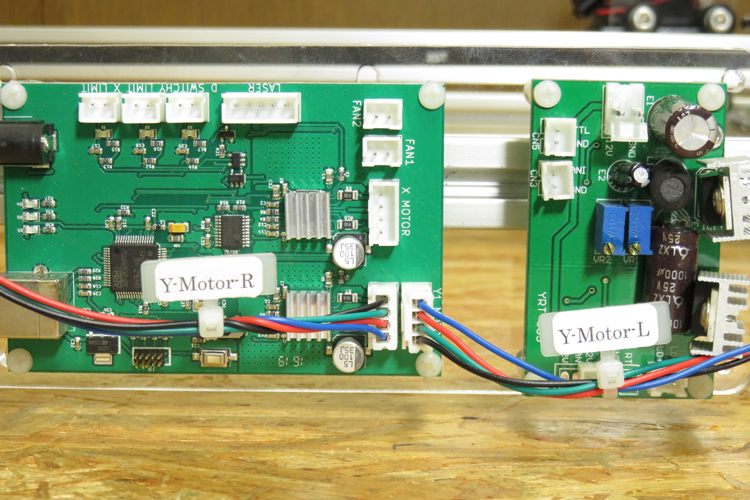

Smart Laser Miniの「Y-Motor-R」と「Y-Motor-L」を以下の写真のように接続します。

Y-Motorケーブル

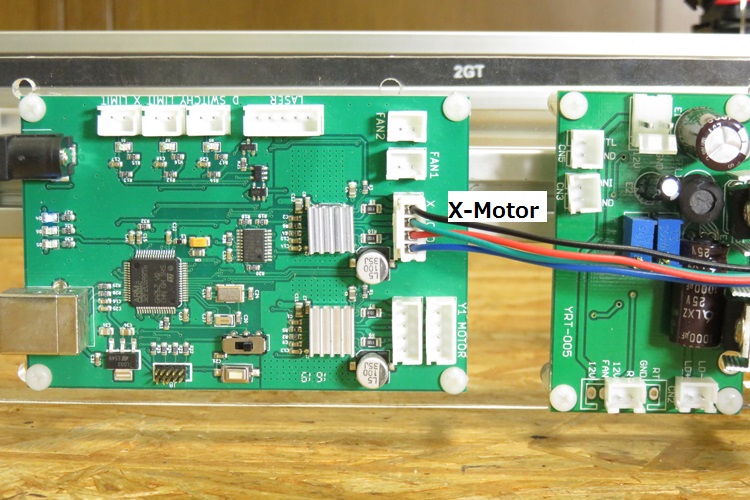

Smart Laser Miniの「X-Motor」を以下の写真のように接続します。

X-Motorケーブル

リミットケーブル配線

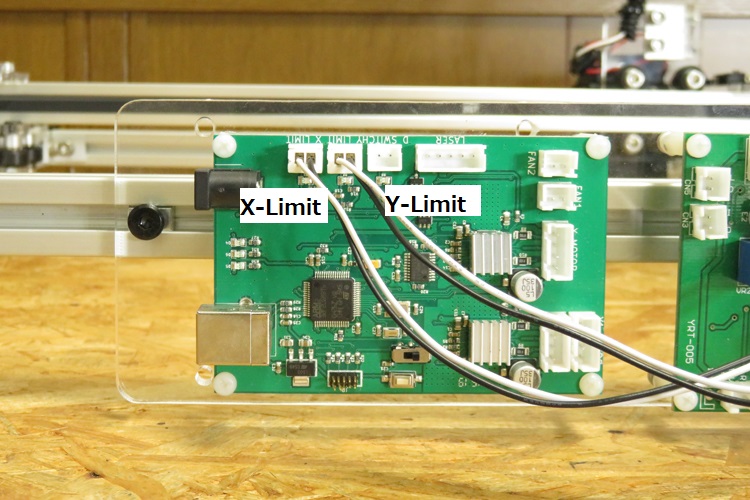

Smart Laser Miniの「X-Limit」と「Y-Limit」を以下の写真のように接続します。

Limitケーブル

レーザーケーブル配線

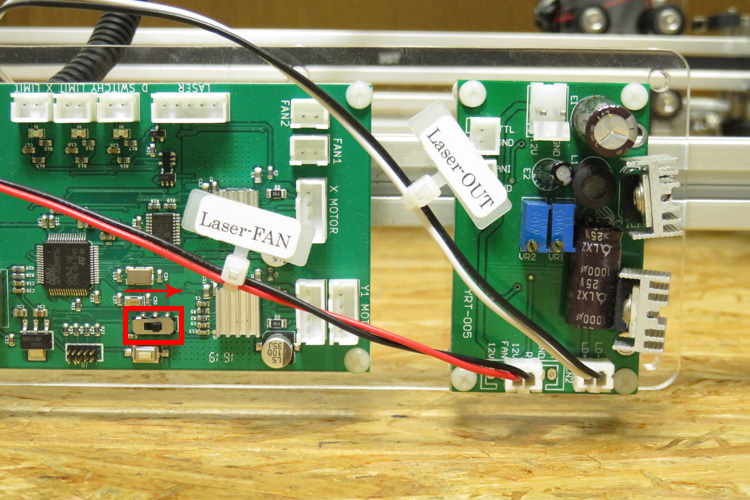

最後にSmart Laser Miniの「Laser-FAN」と「Laser-OUT」を以下の写真のようにレーザー基板に接続します。

Laserケーブル

ソフトウェアの変更

基板をアップデートした場合、ソフトウェアを変更する必要があります。(Smart Laser Miniソフトウェアは”そのまま”ではお使いになることはできません。)

  • 新ソフトウェア(FABOOL Software)をご使用になられる場合は、こちらからユーザー登録とインストールをお願いします。
  • 旧ソフトウェア(Smart Laser Mini用ソフトウェア)を継続してご使用になりたい場合は、こちらからインストールのし直しをお願いします。
