FABOOL Laser DS用作業台

梱包No. 部品名 備考 画像 個数

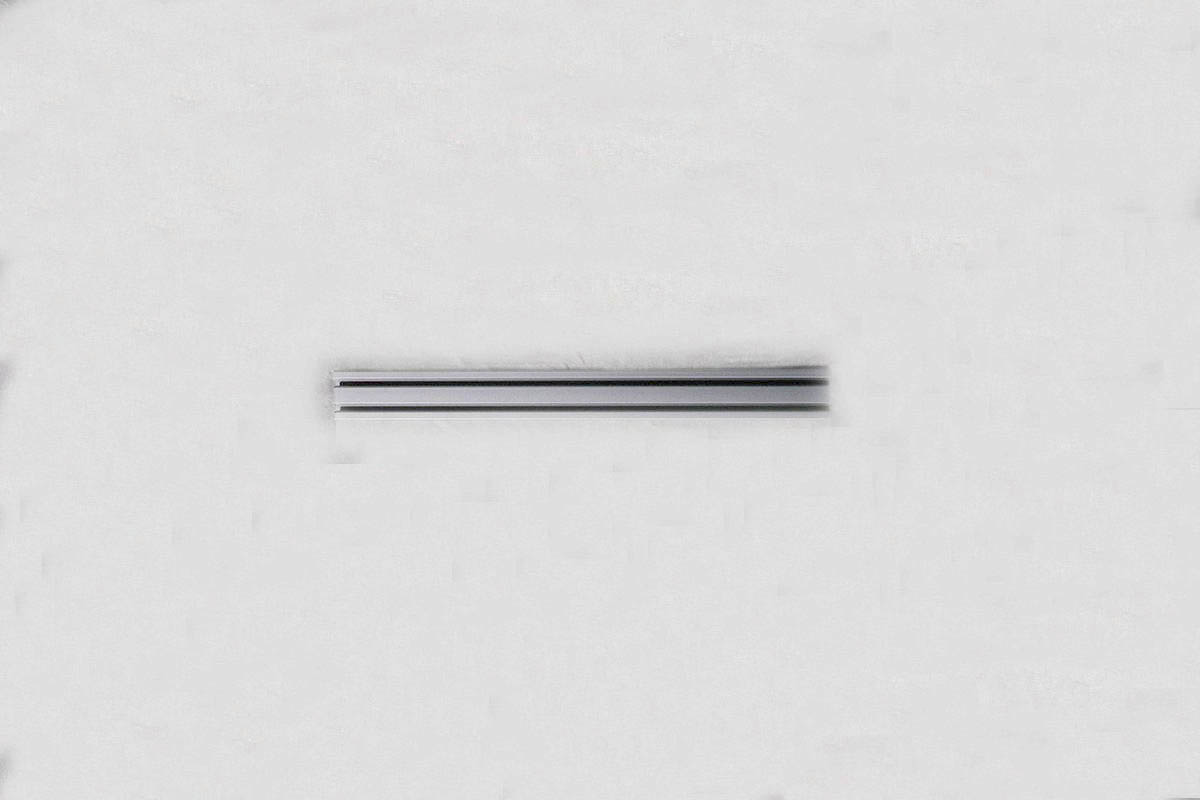

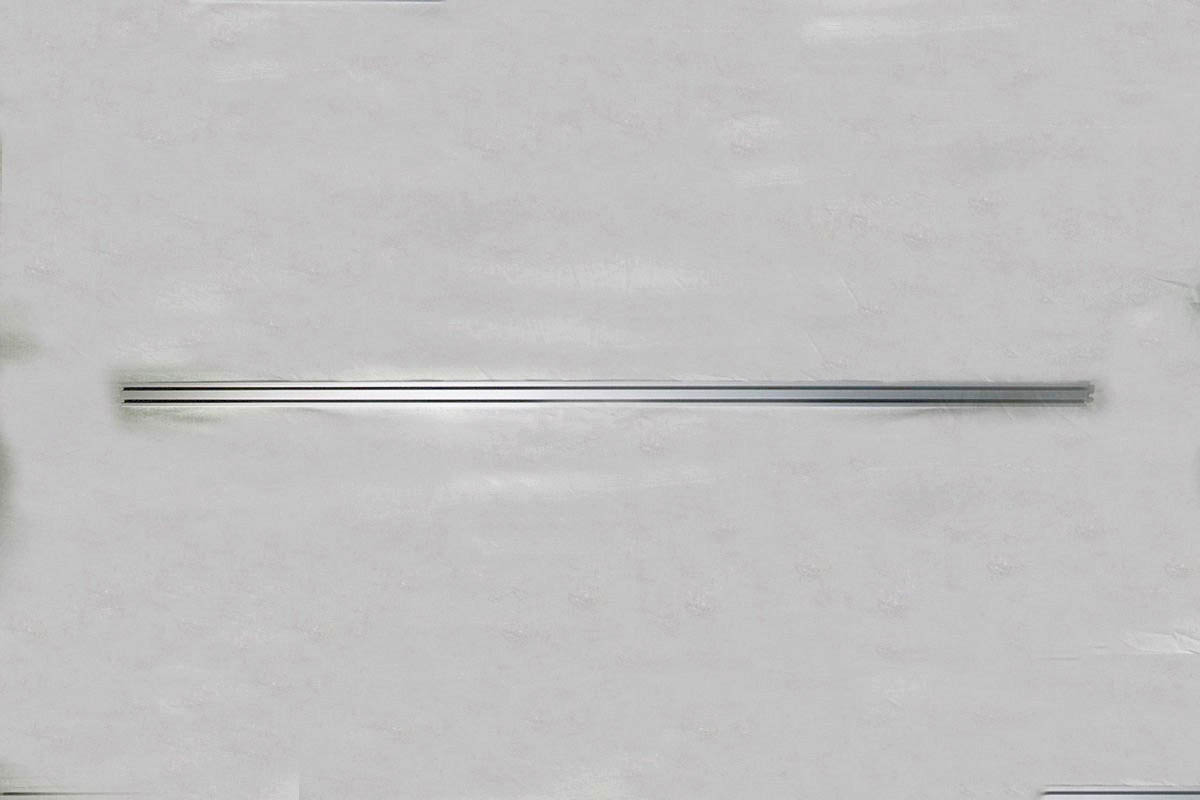

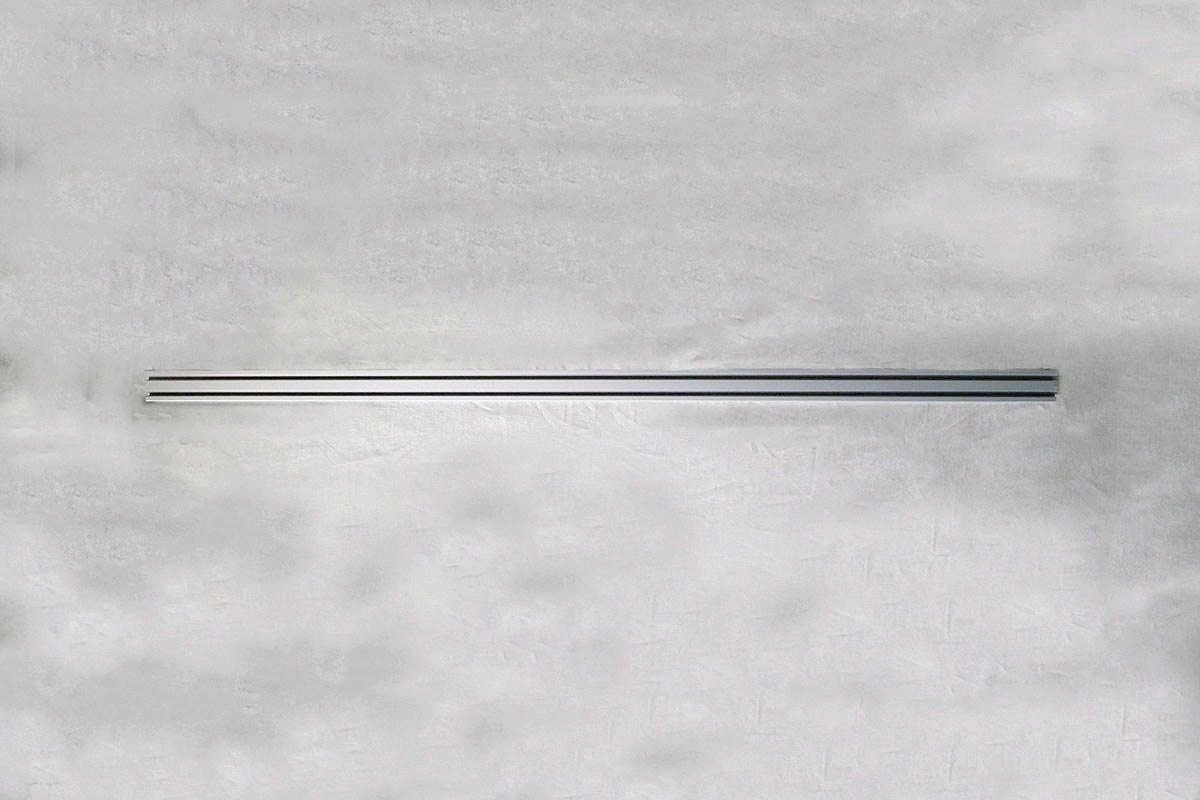

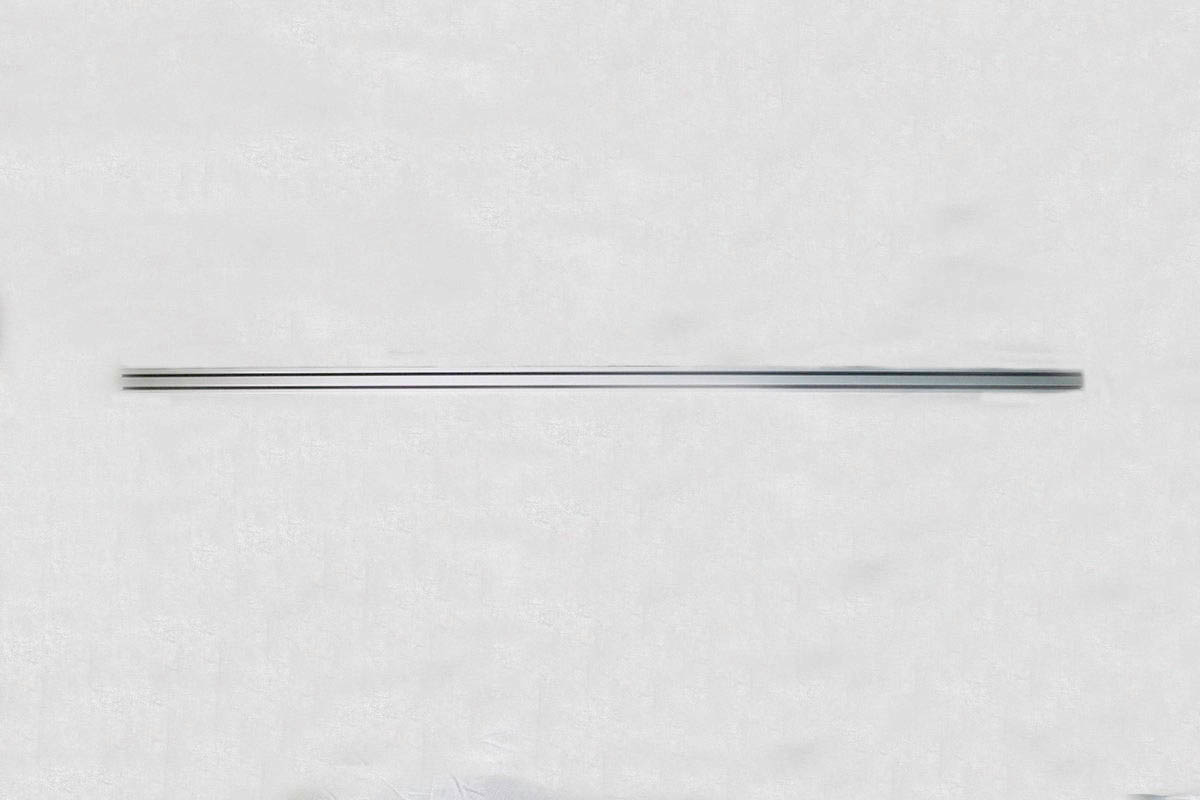

400 アルミフレーム20×40 1363mm アルミフレーム20×40 1363mm 2
401 アルミフレーム20×40 1323mm アルミフレーム20×40 1323mm 4
402 アルミフレーム20×40 1013mm アルミフレーム20×40 1013mm 6

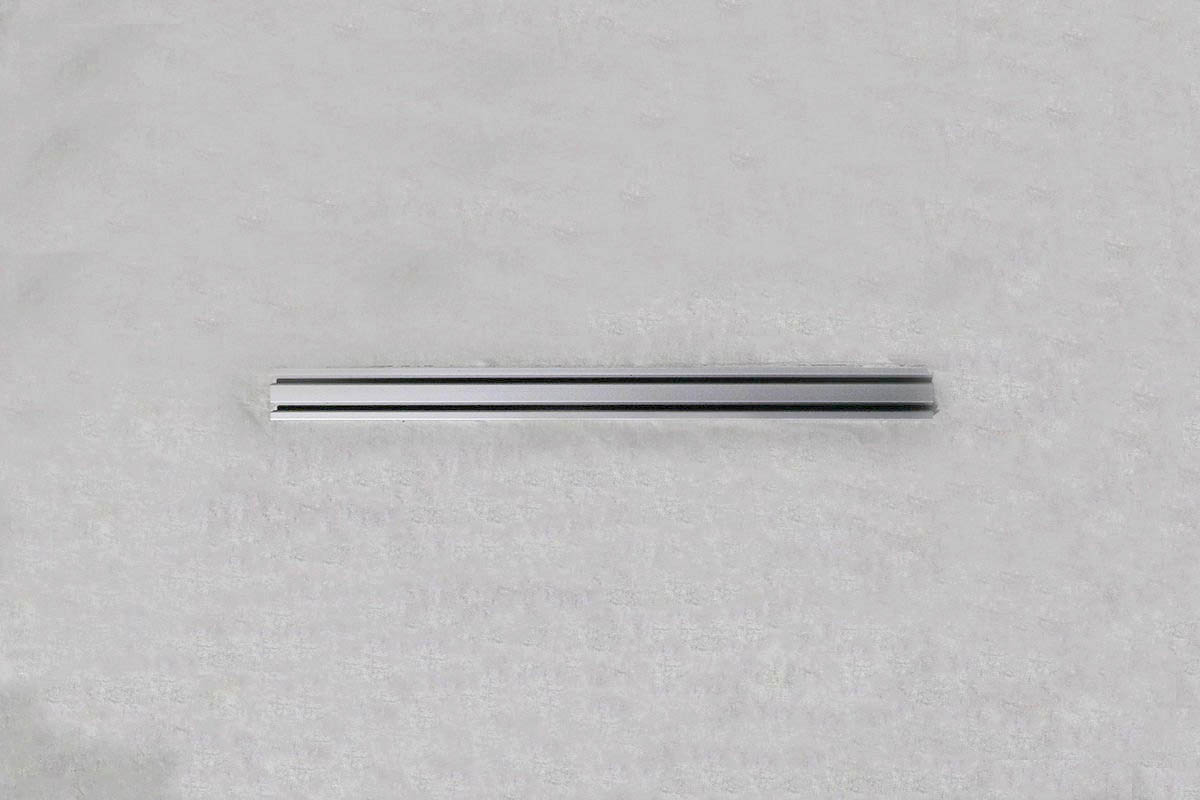

403 アルミフレーム 20×40 430mm アルミフレーム 20×40 430mm 4
404 アルミフレーム 20×40 350mm アルミフレーム 20×40 350mm 2

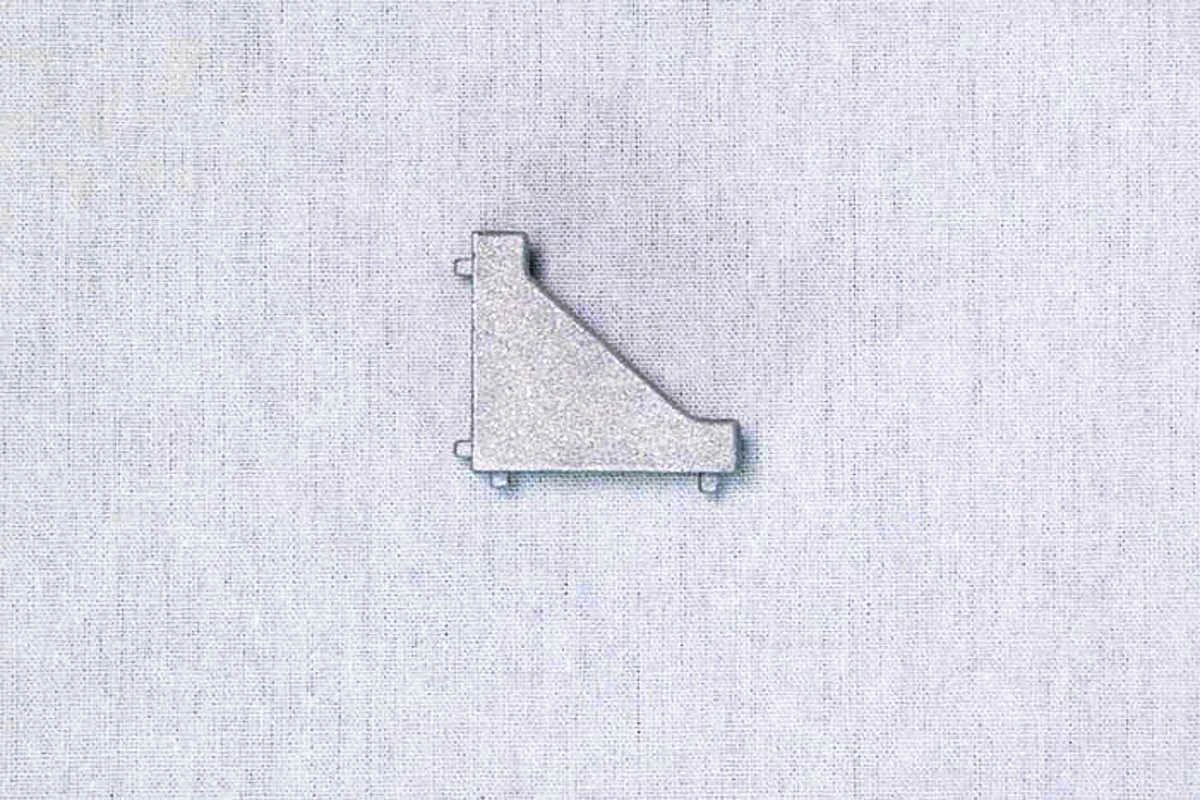

405 直角プラケット 直角プラケット 40

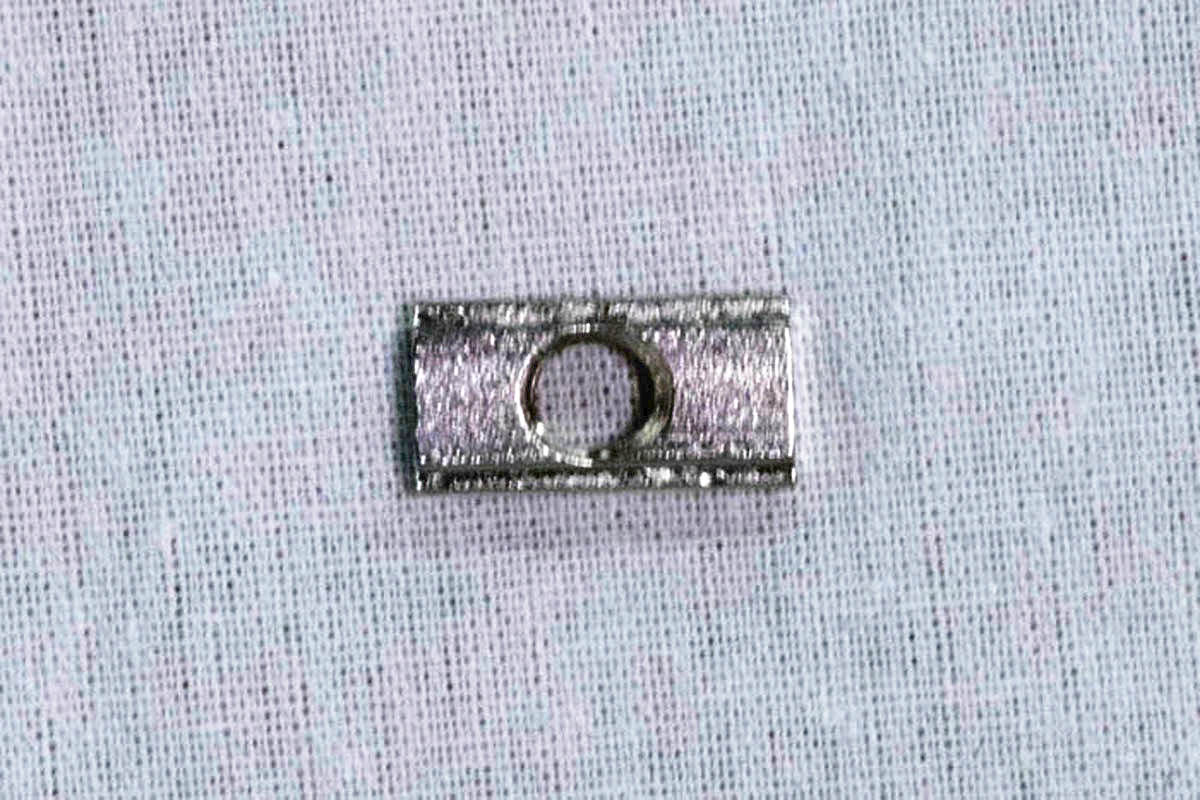

406 M5後入ナット M5後入ナット 102

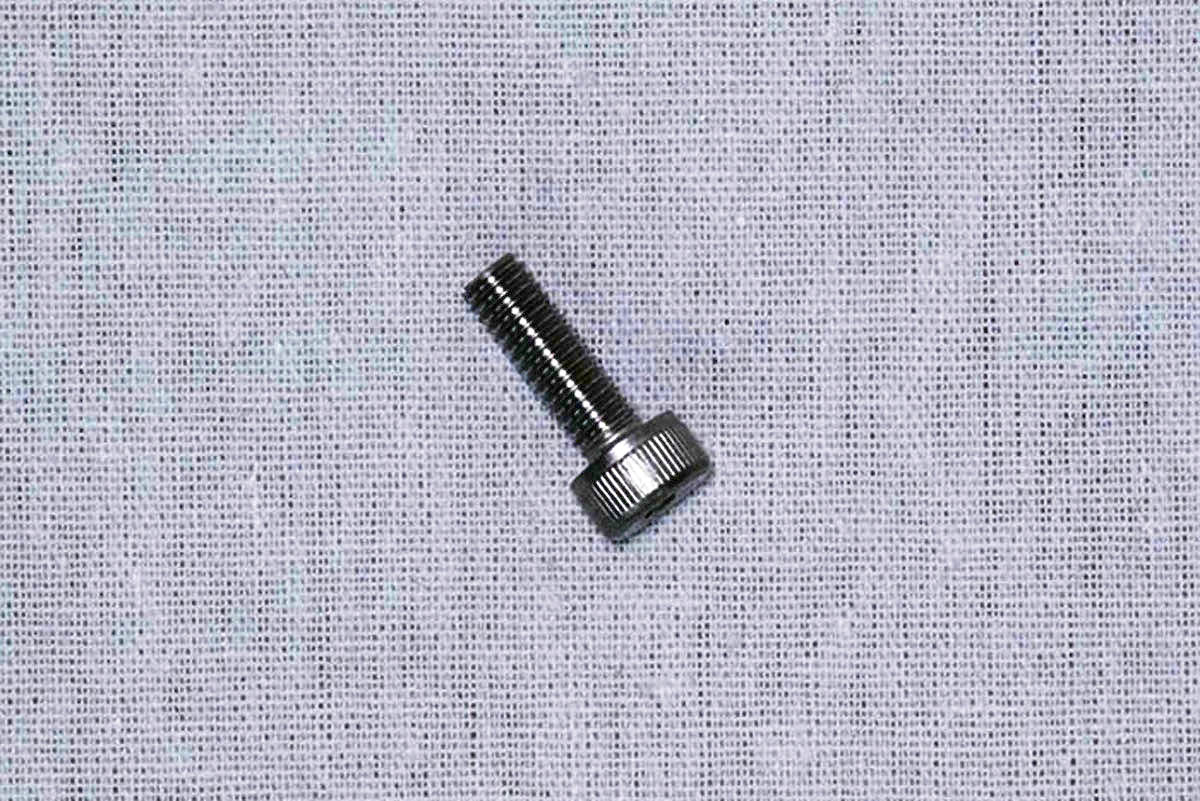

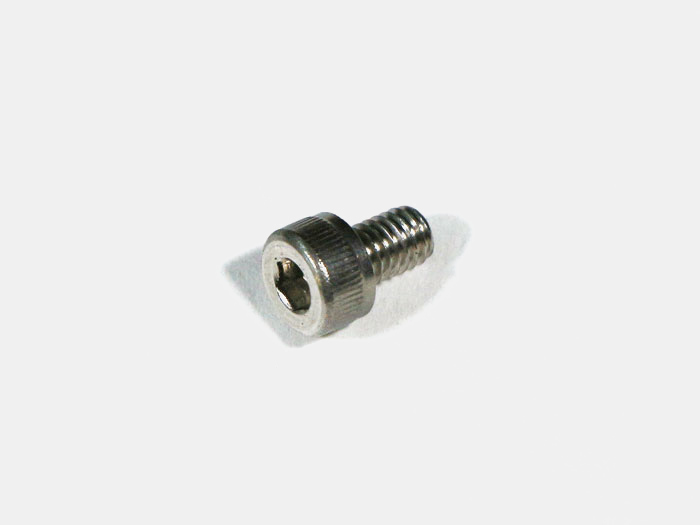

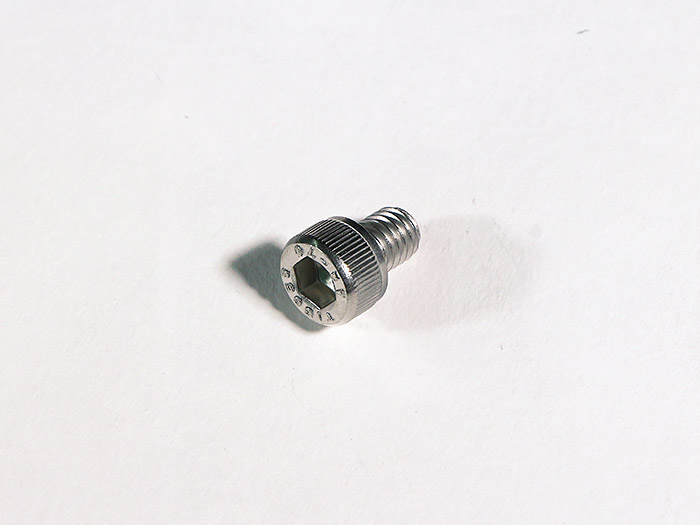

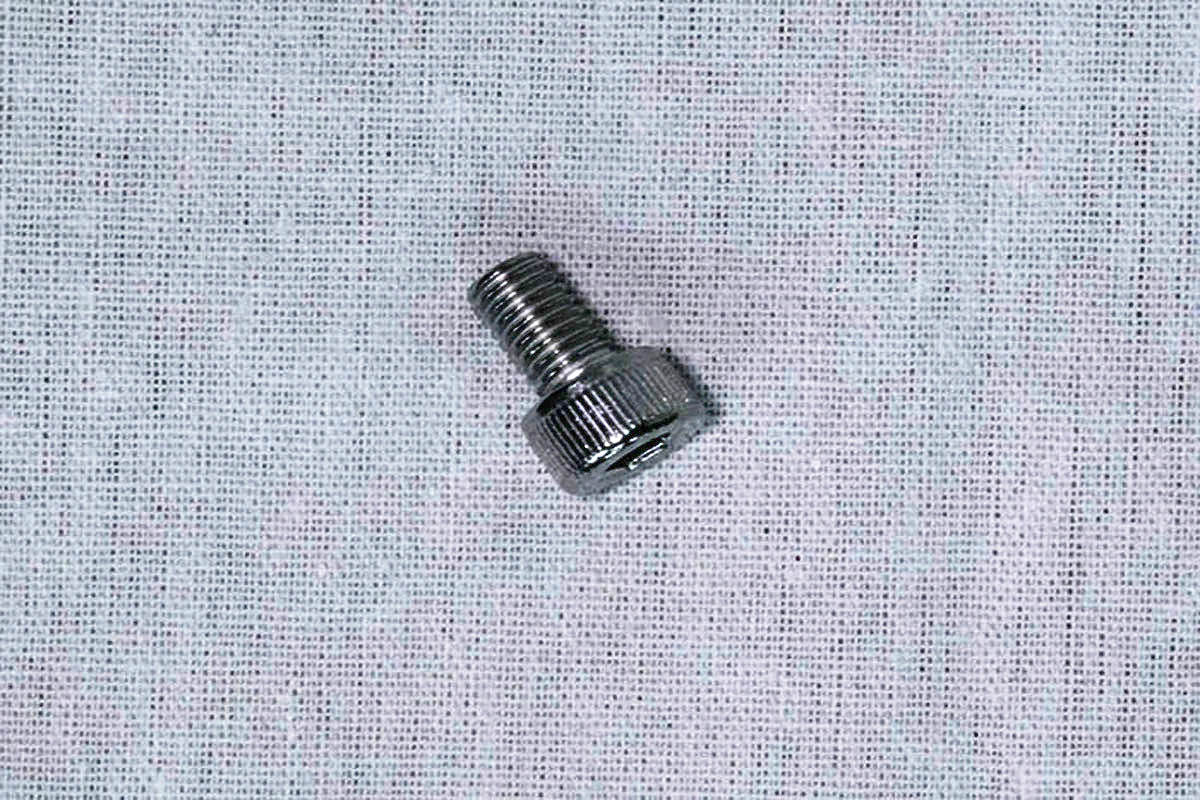

407 M5x9六角穴付ボルト M5x9六角穴付ボルト 80

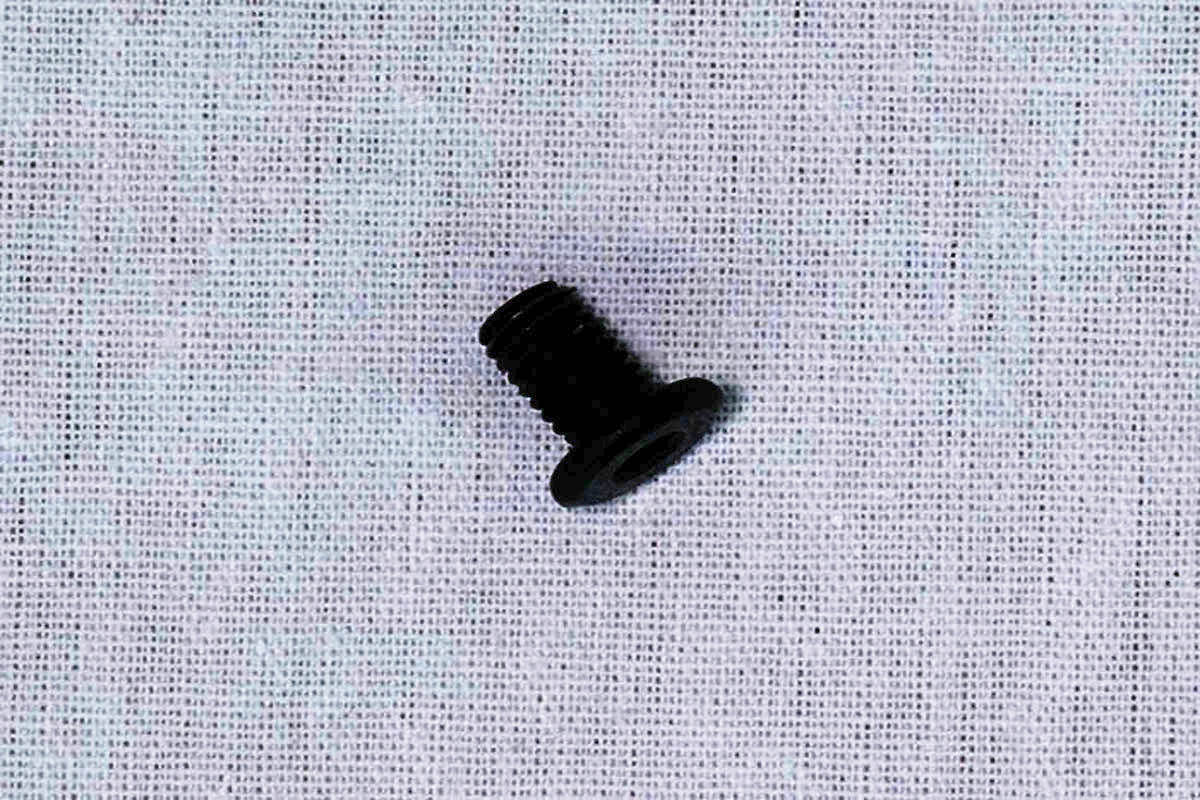

409 M5x8低頭ボルト M5x8低頭ボルト 4
410 M5x16低頭ボルト M5x16低頭ボルト 16

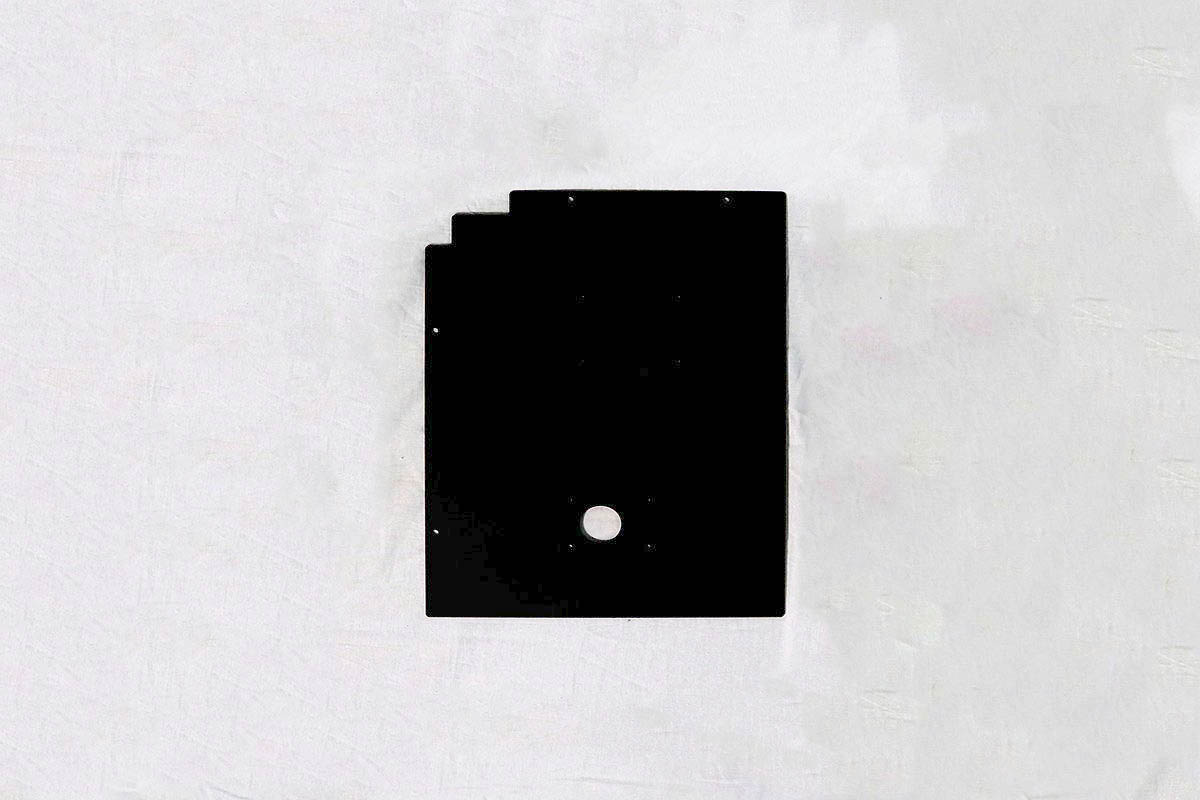

411 Table Bottom Plate Table Bottom Plate 1

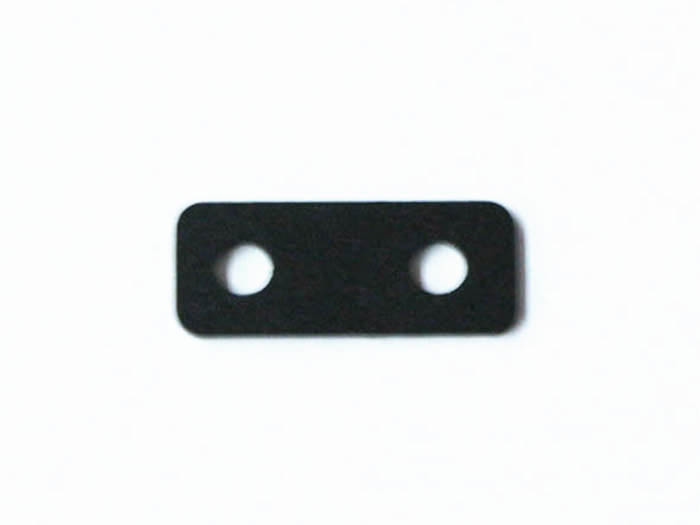

59 ジョイントブラケット ジョイントブラケット 2

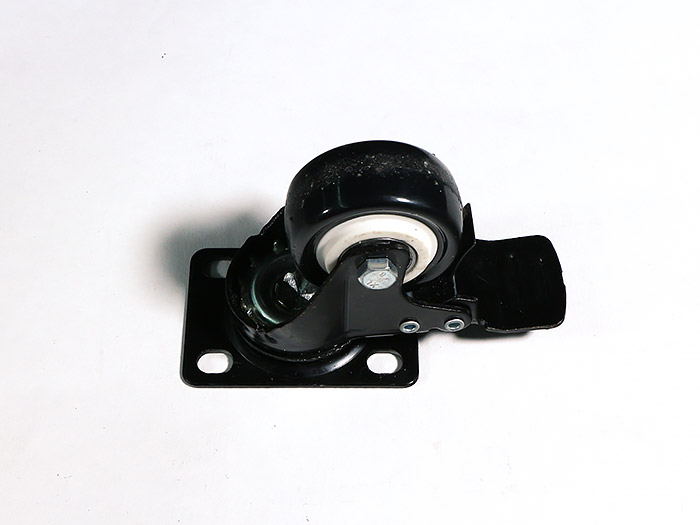

60 キャスター キャスター 4
414 M6x8六角穴付きボルト M6x8六角穴付きボルト 18

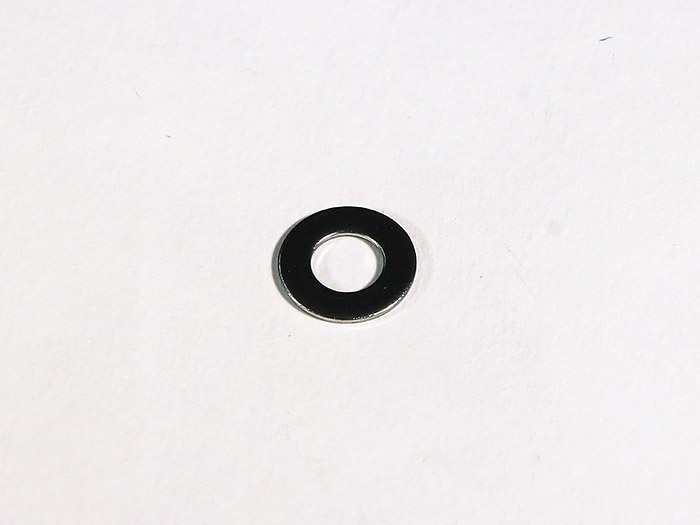

415 M6ワッシャー M6ワッシャー 18
412 M4x10六角穴付ボルト 排気ファン取り付けに使用 M4x10六角穴付ボルト 4

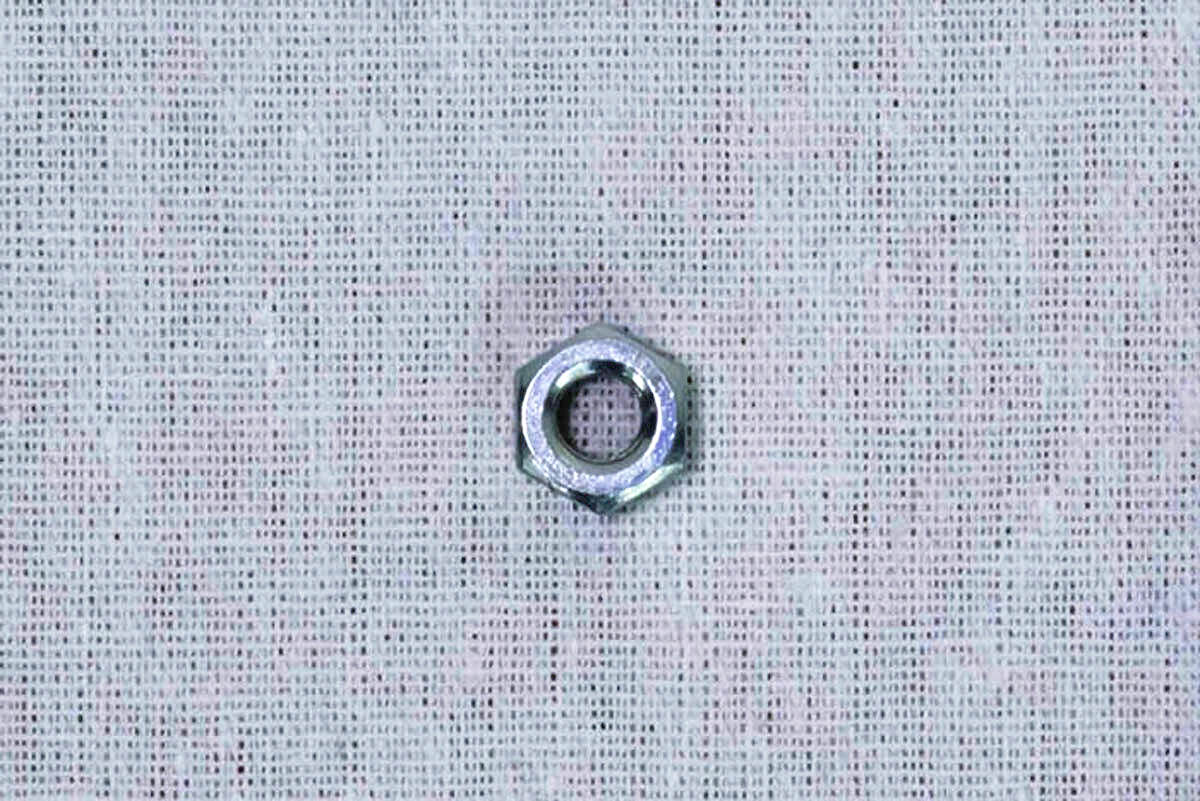

413 M4ナット 排気ファン取り付けに使用 M4ナット 4

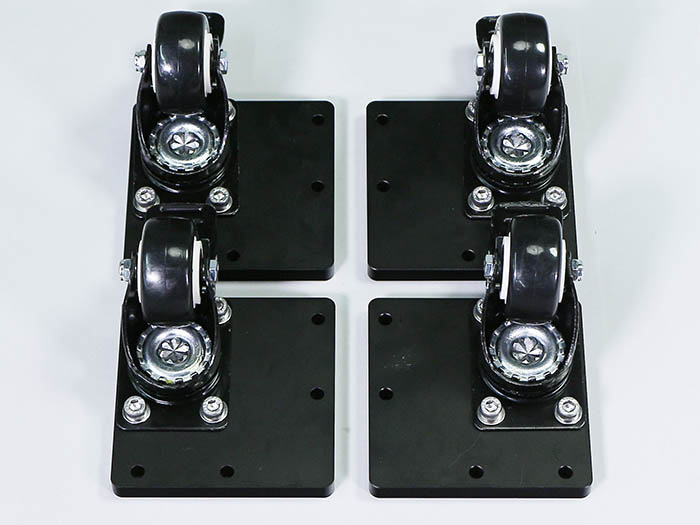

キャスター組み立て

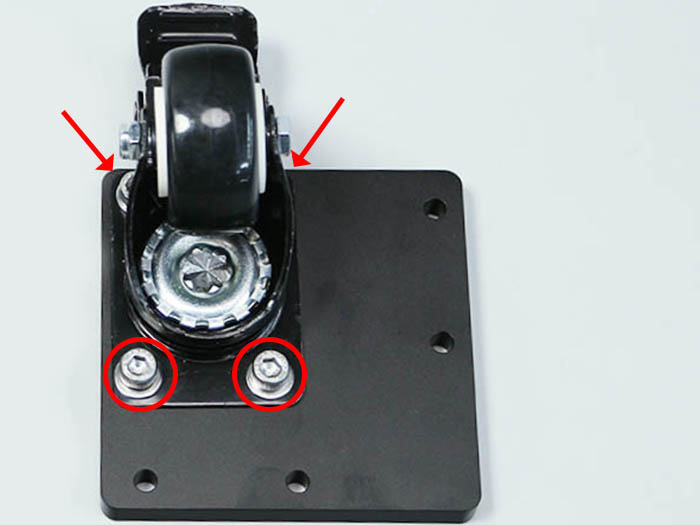

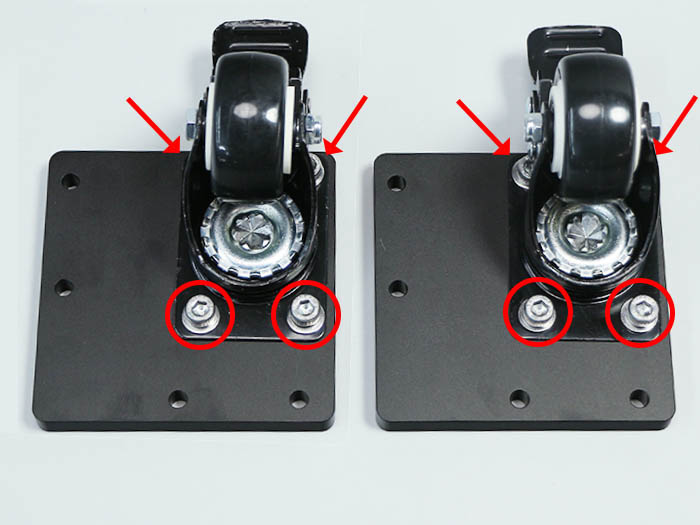

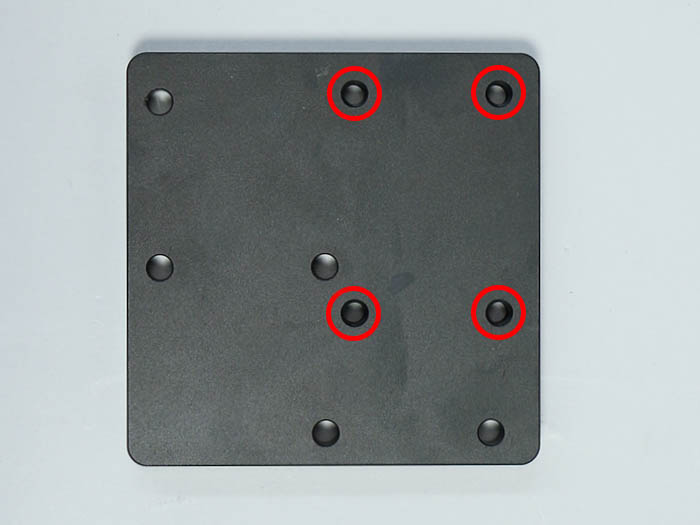

キャスタープレートには取り付ける向きがあるので注意して下さい。

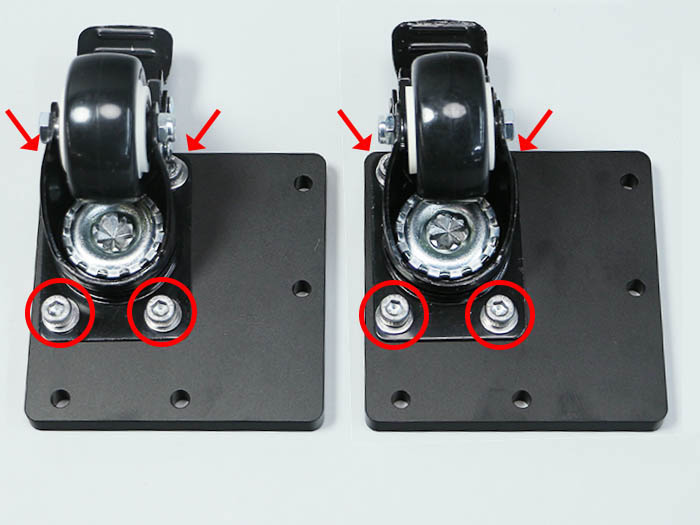

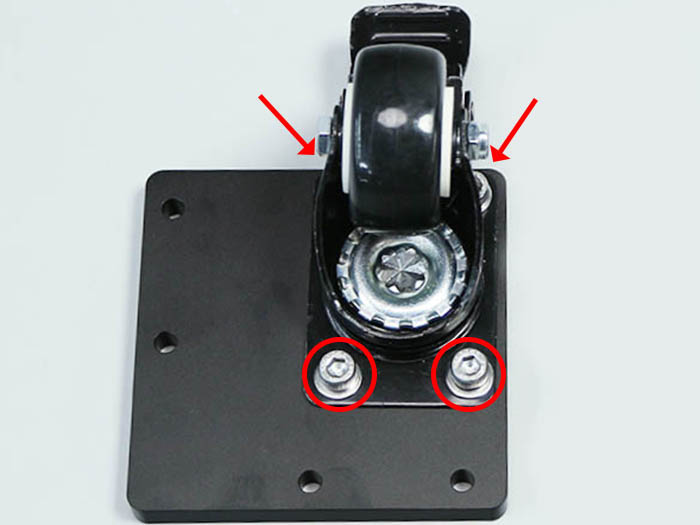

キャスタープレートにキャスターを載せて、M6ワッシャー4個とM6x8六角穴付ボルト4個で取り付けます。

2セット組み立てます。

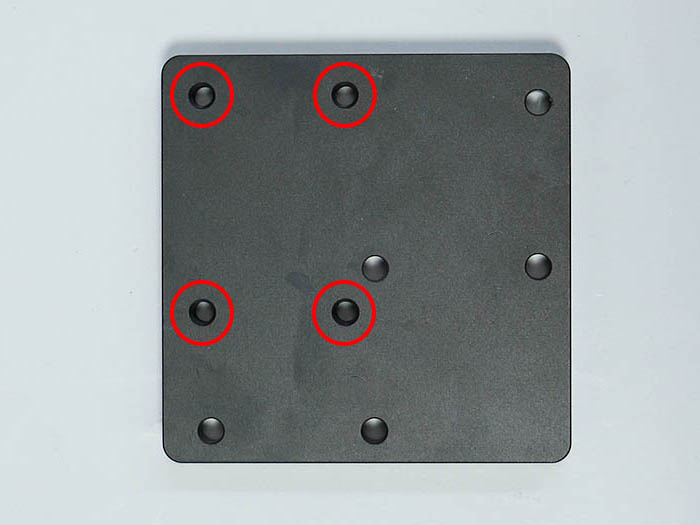

残りのキャスタープレートも取り付ける向きがあるので注意して下さい。

キャスタープレートにキャスターを載せて、M6ワッシャー4個とM6x8六角穴付ボルト4個で取り付けます。

2セット組み立てます。

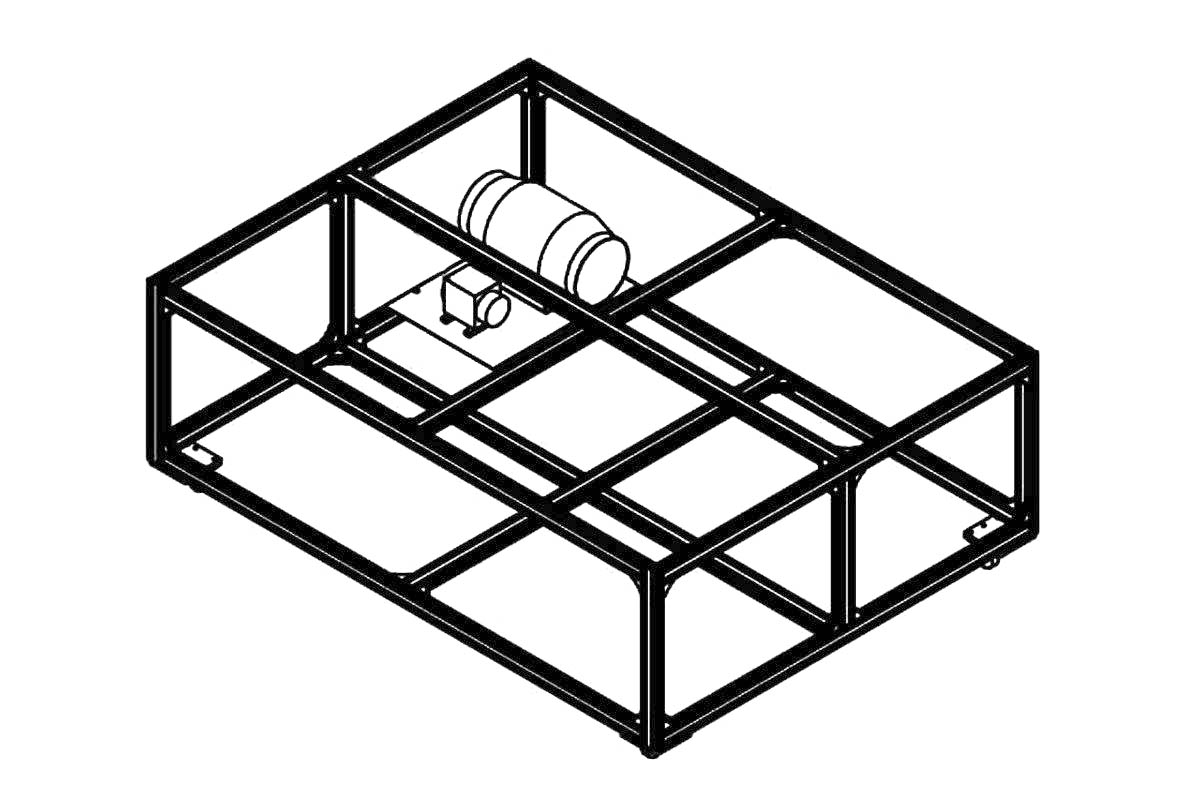

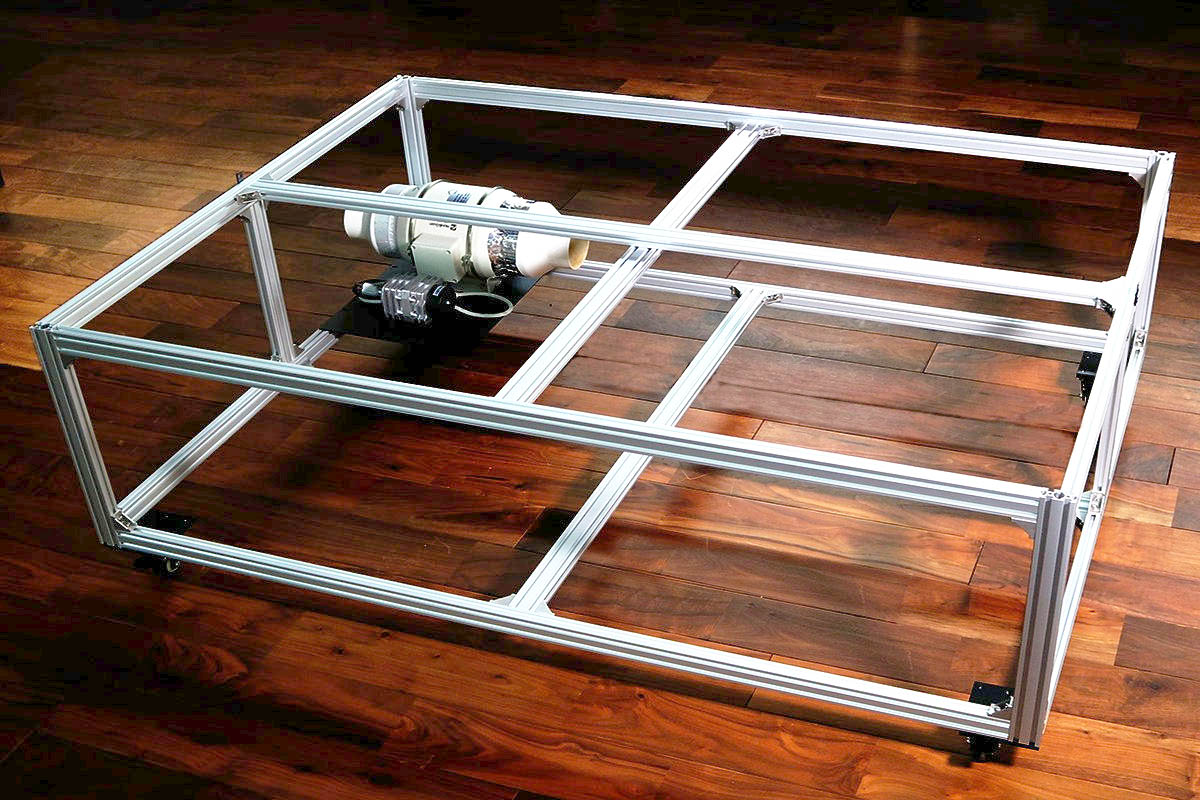

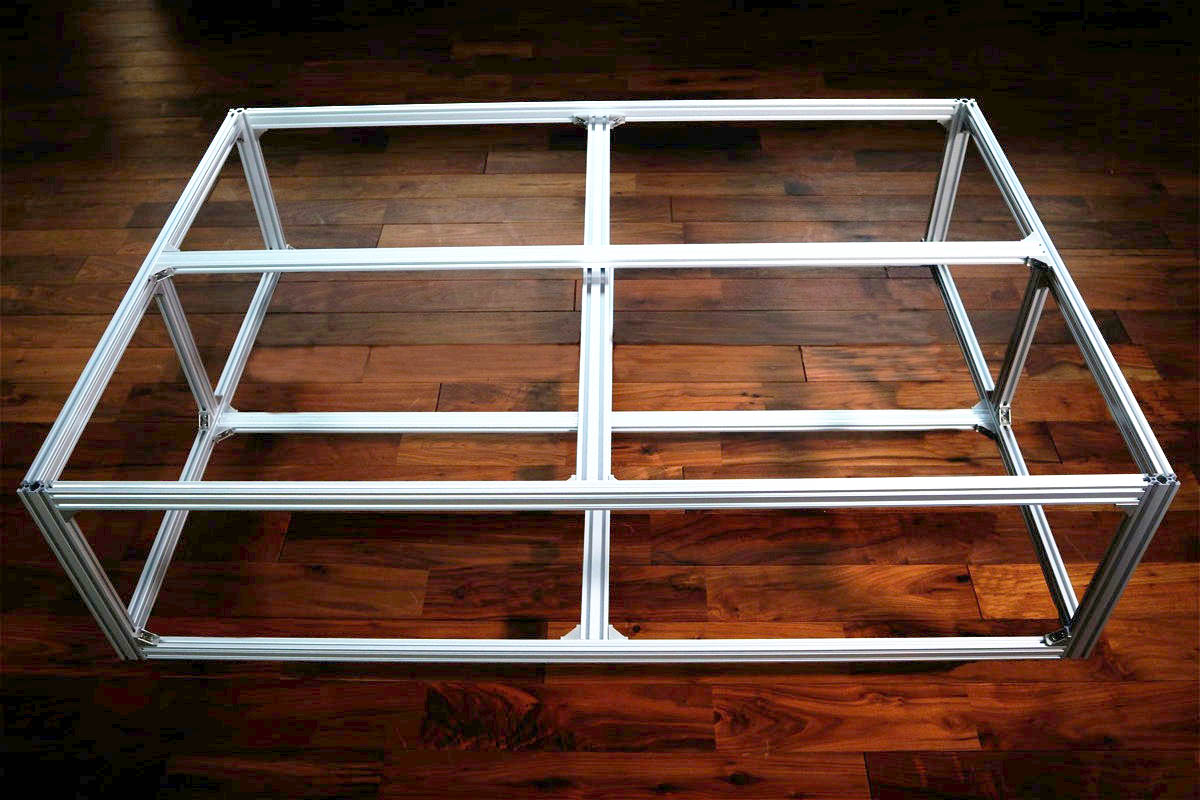

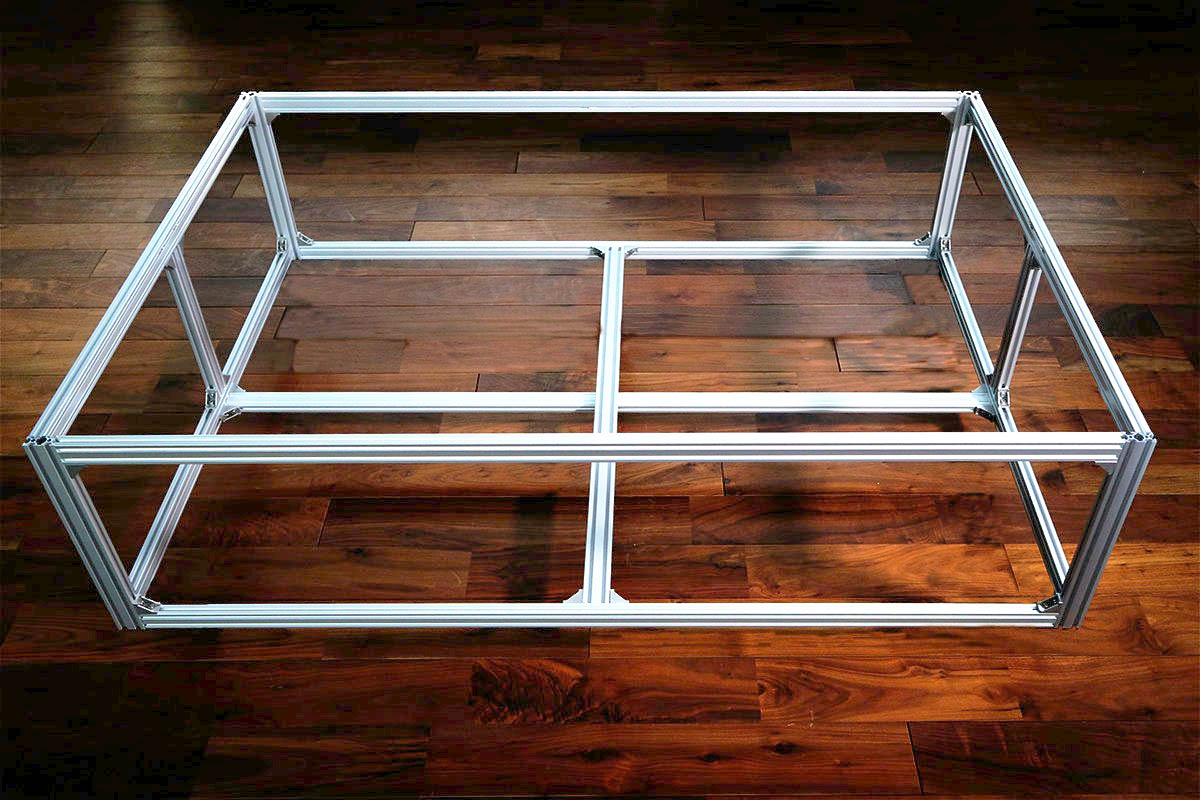

作業台組立完成図

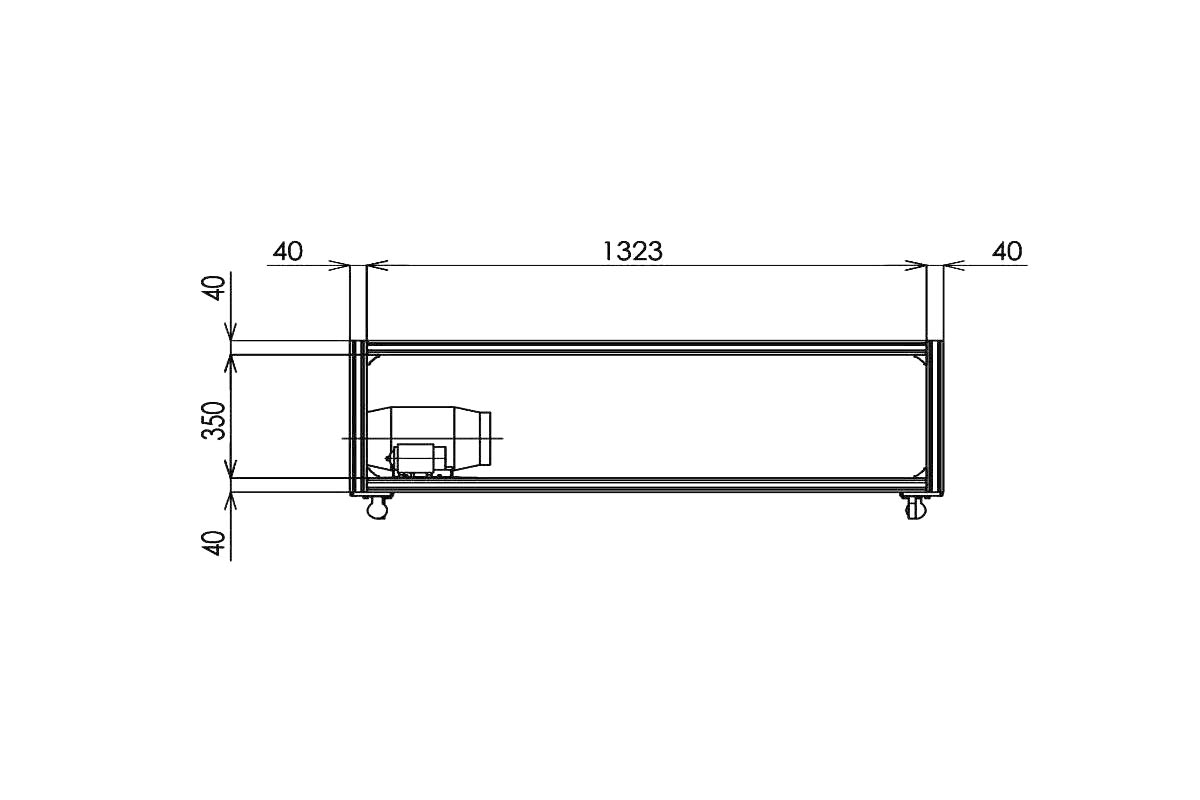

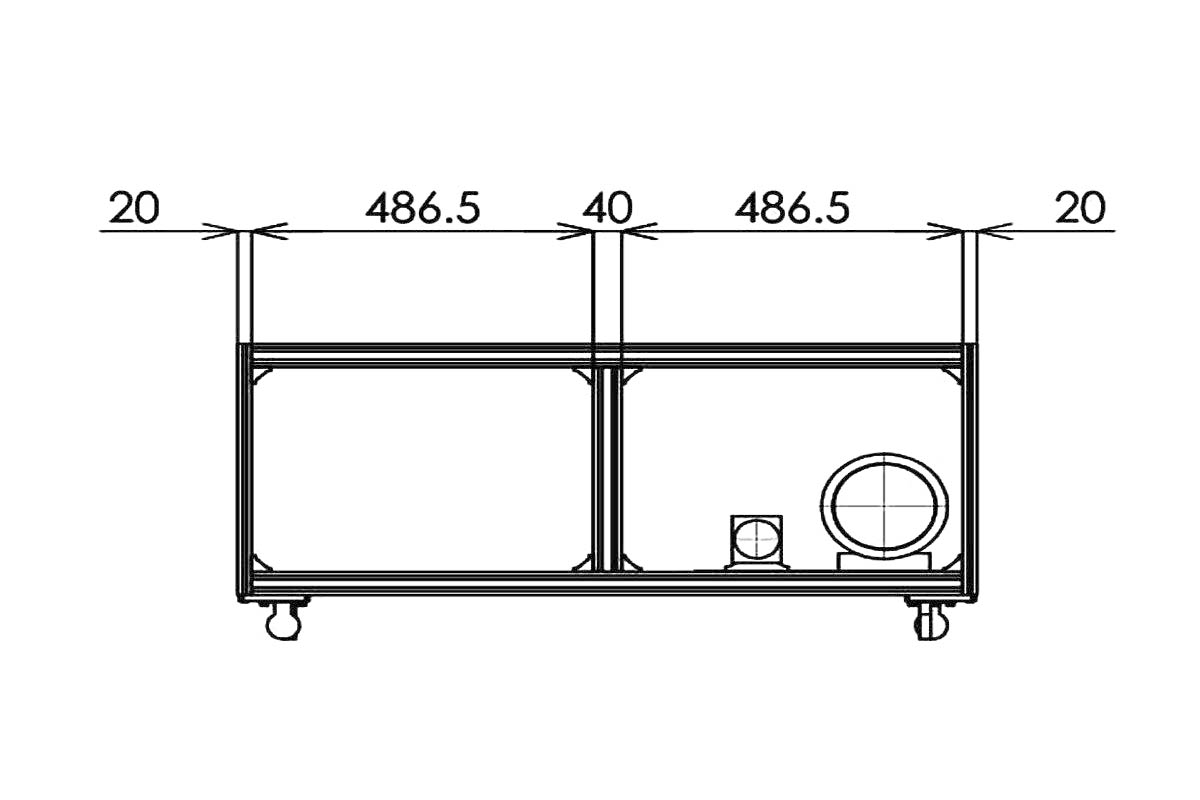

正面図

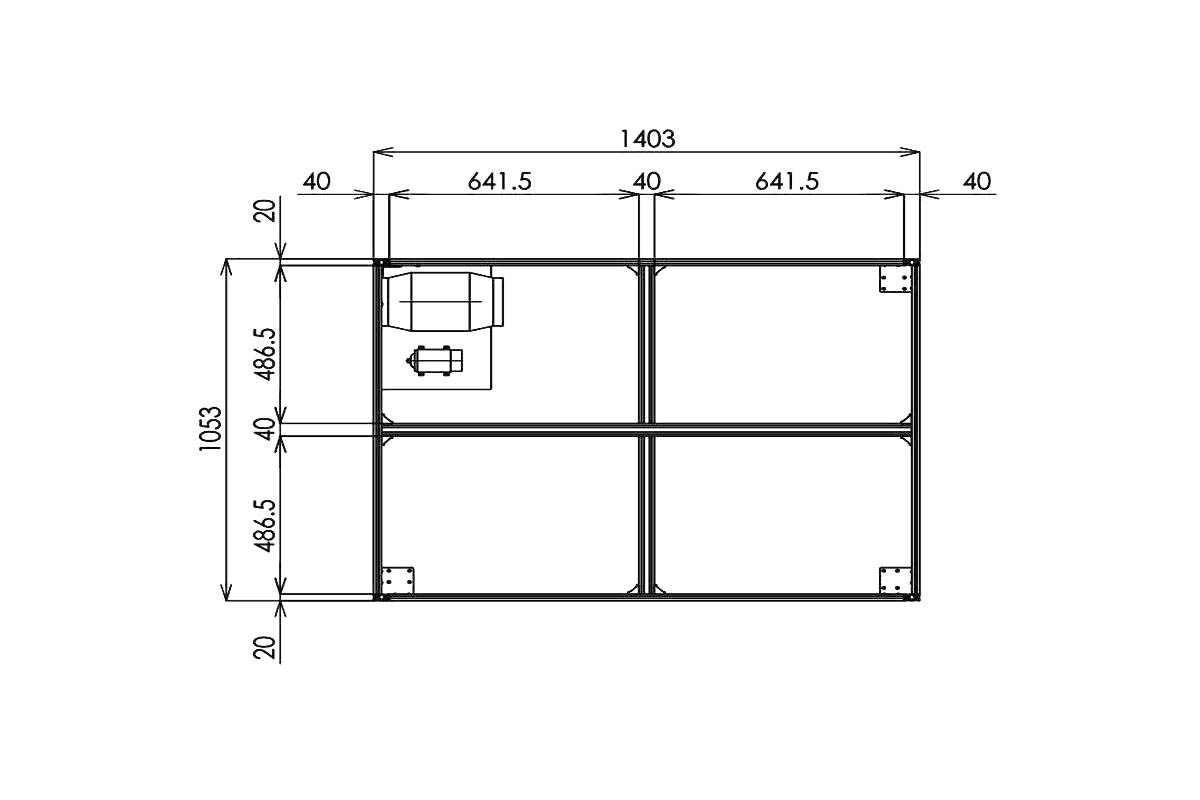

上面図

右面図

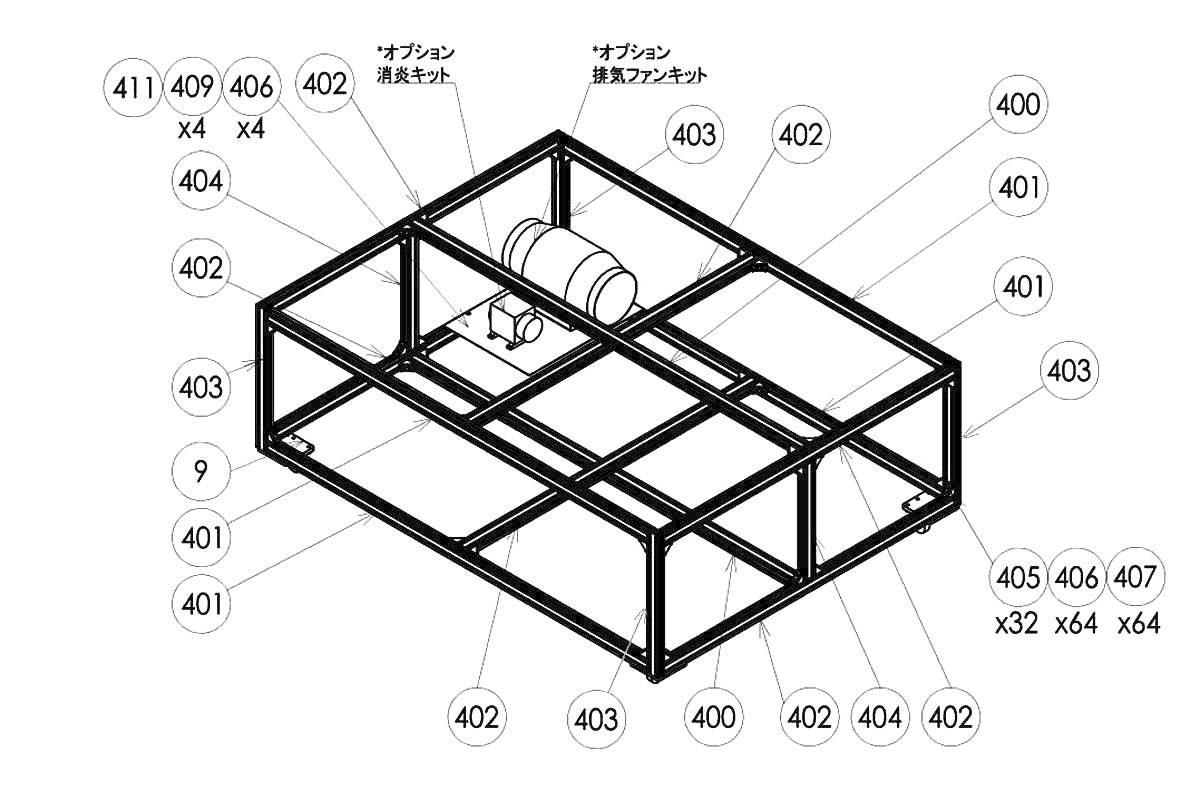

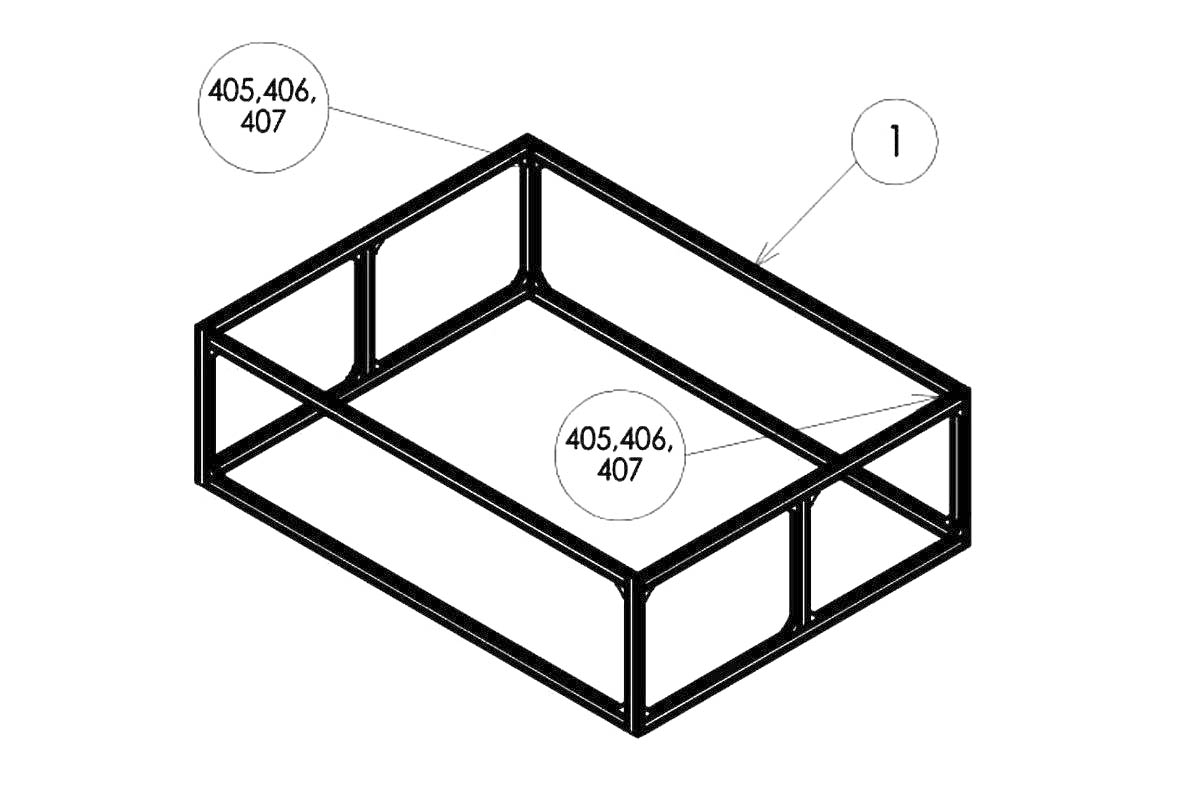

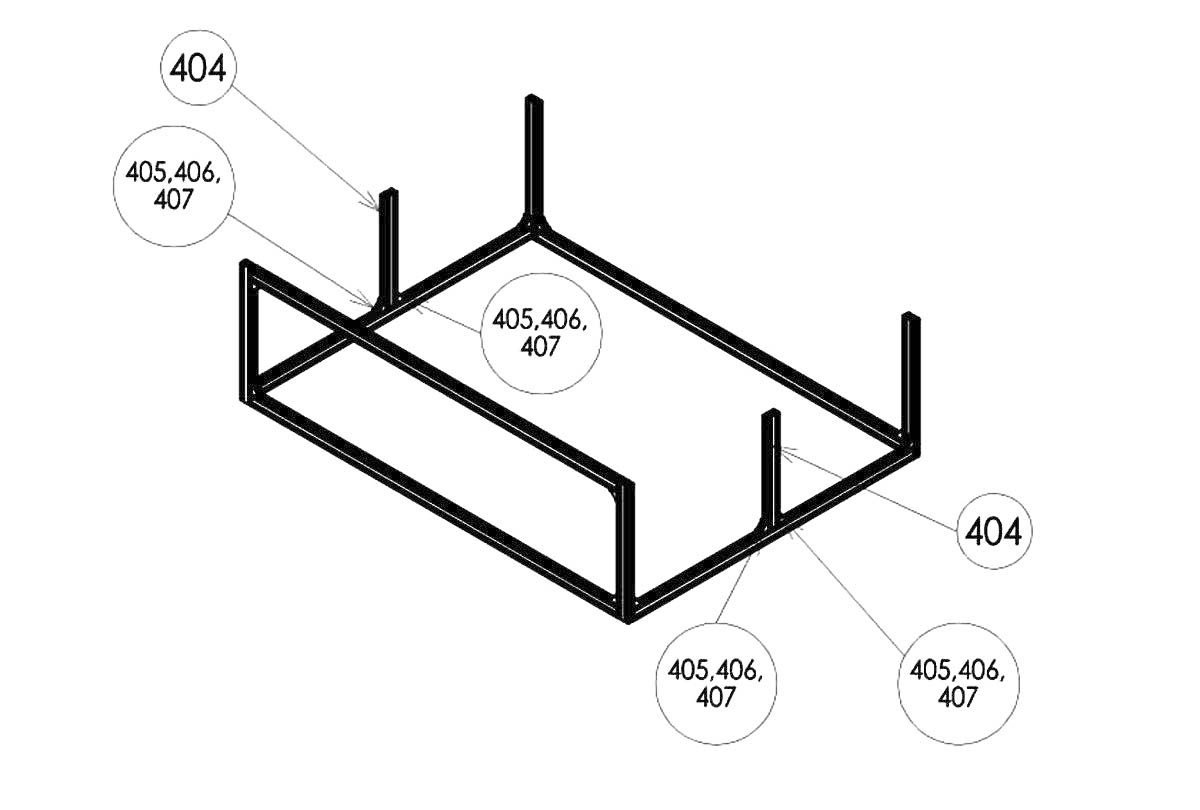

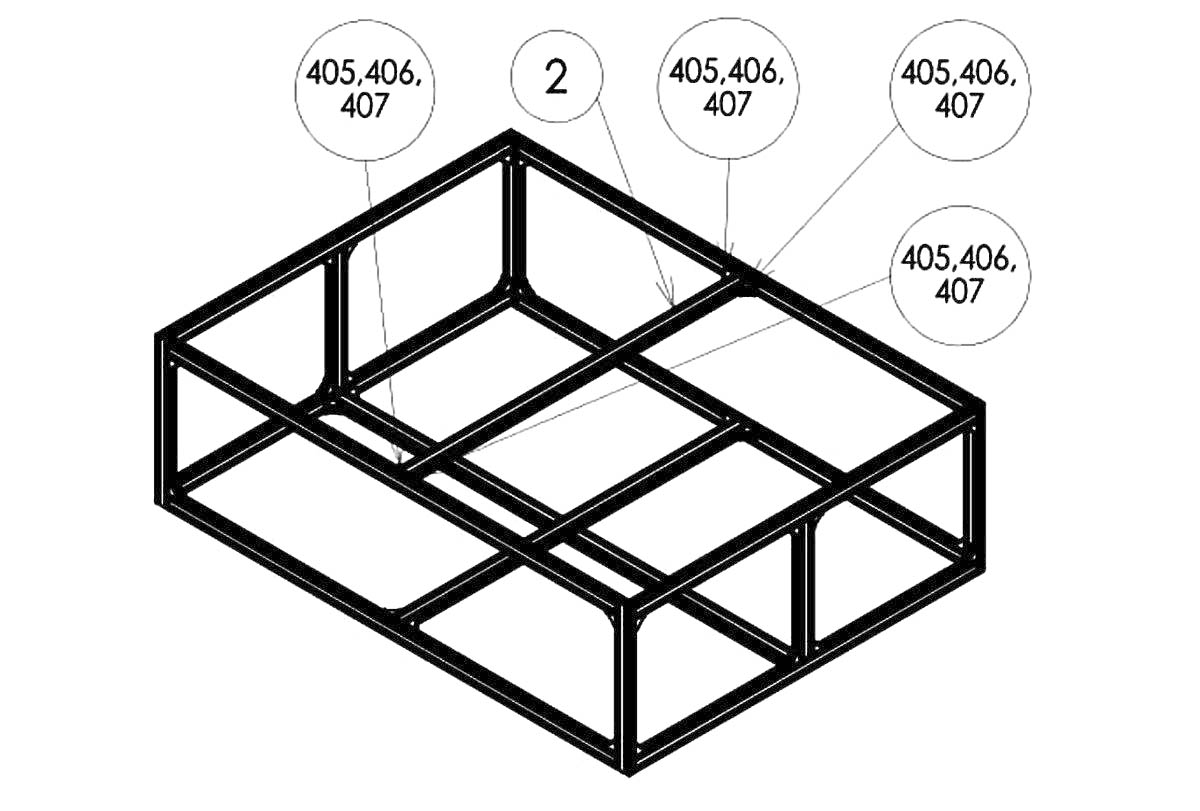

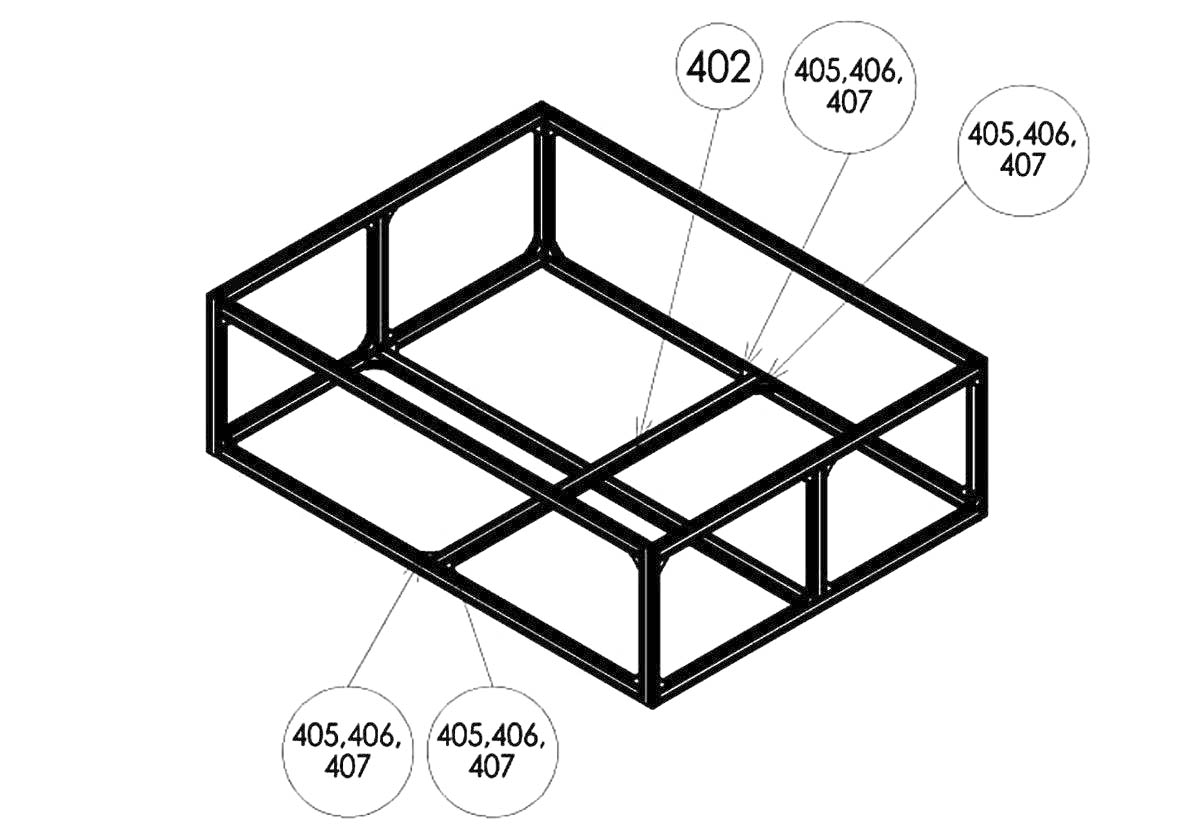

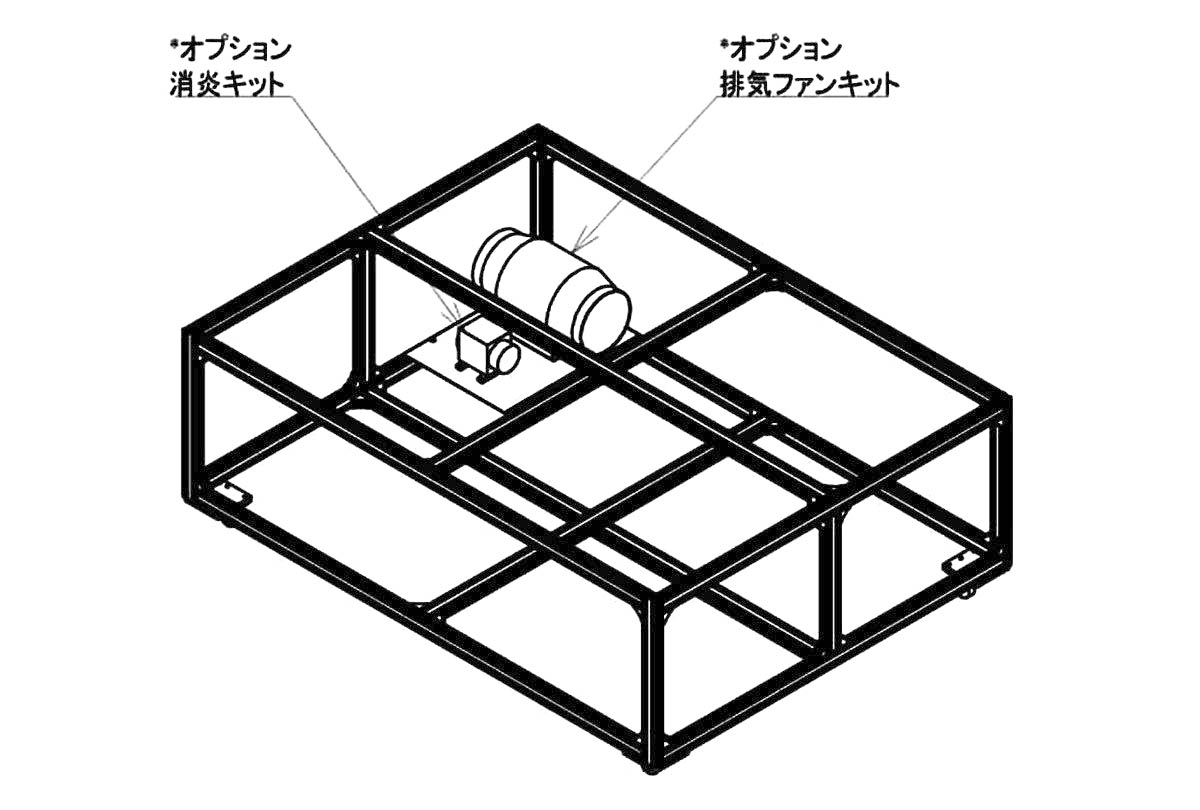

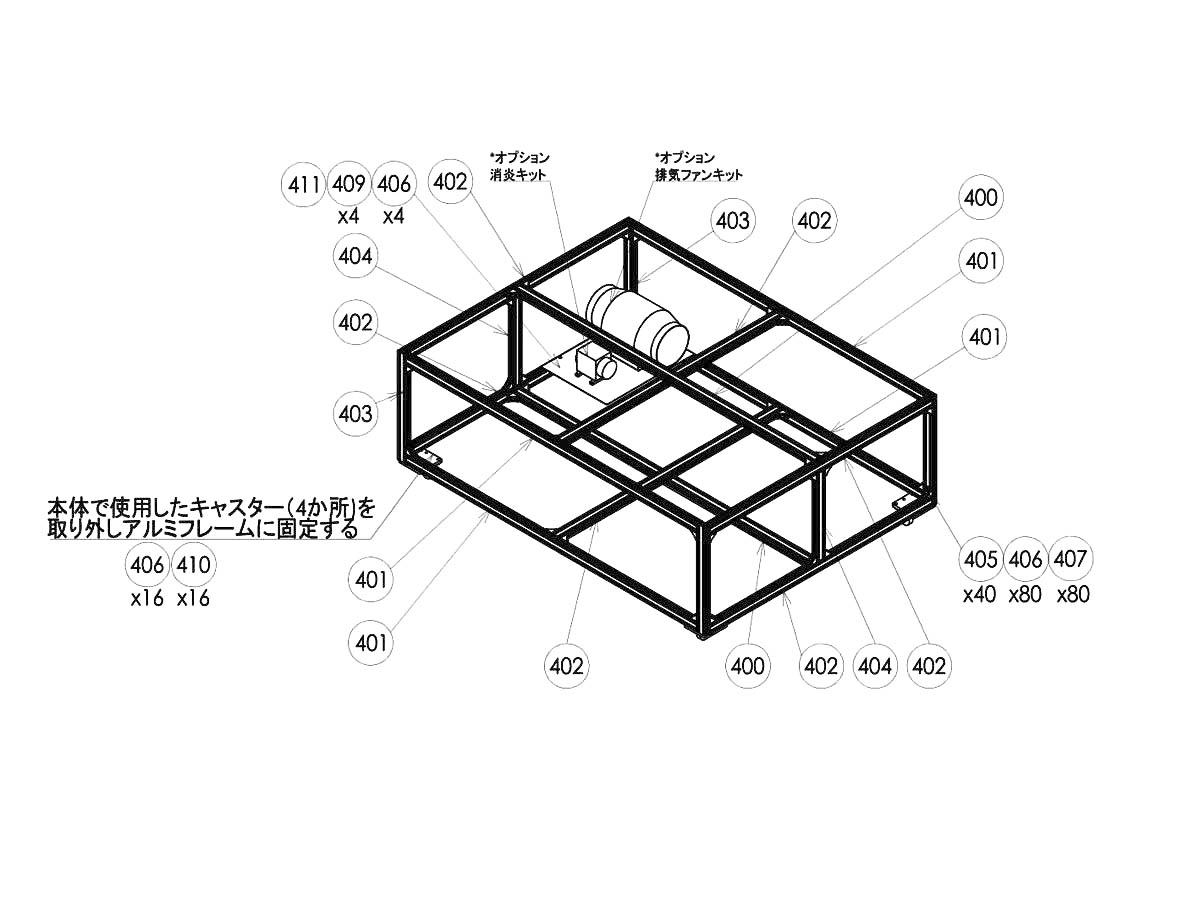

組立図

accessory-joint04

accessory-joint04

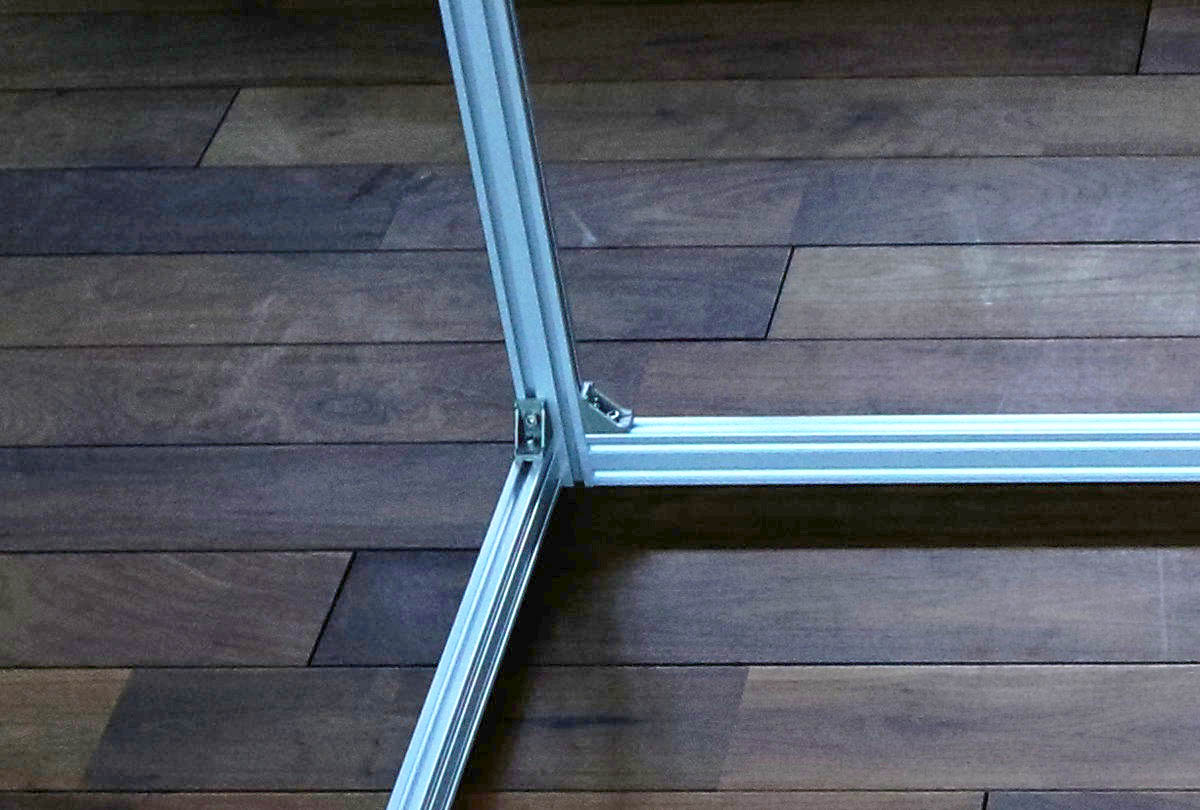

左赤丸ズーム写真

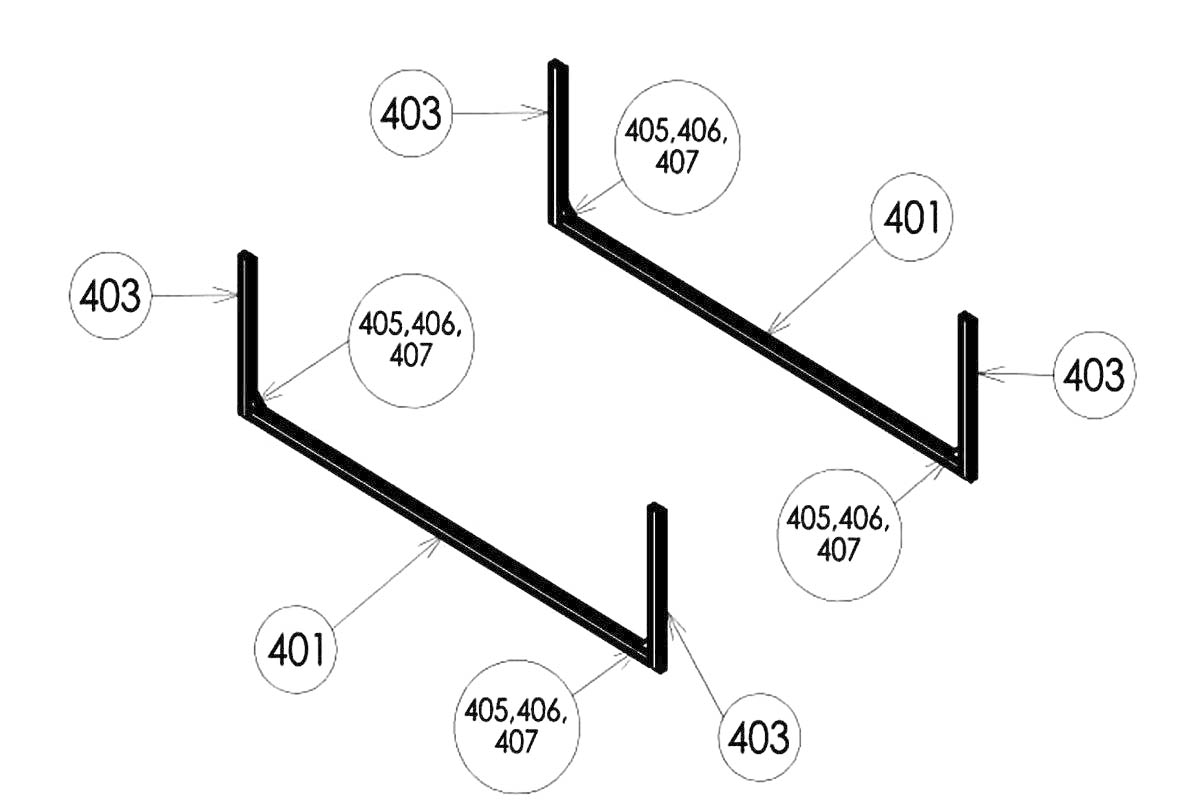

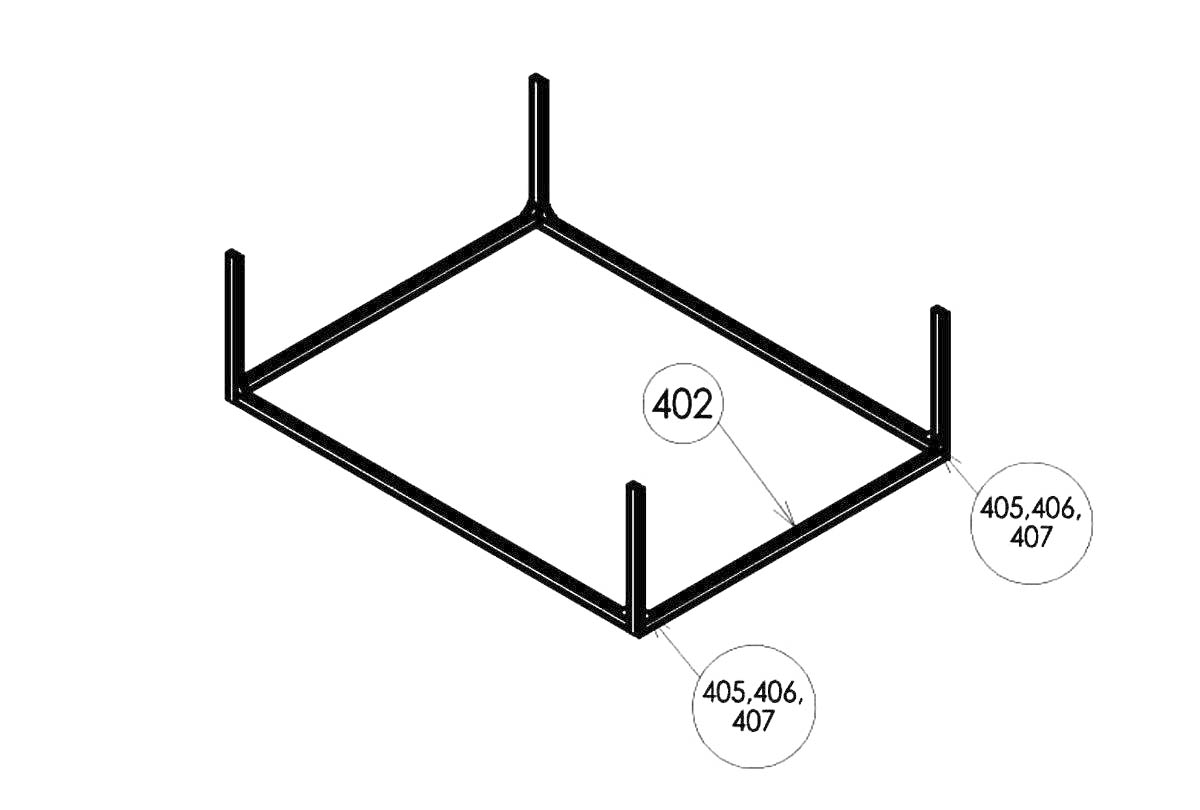

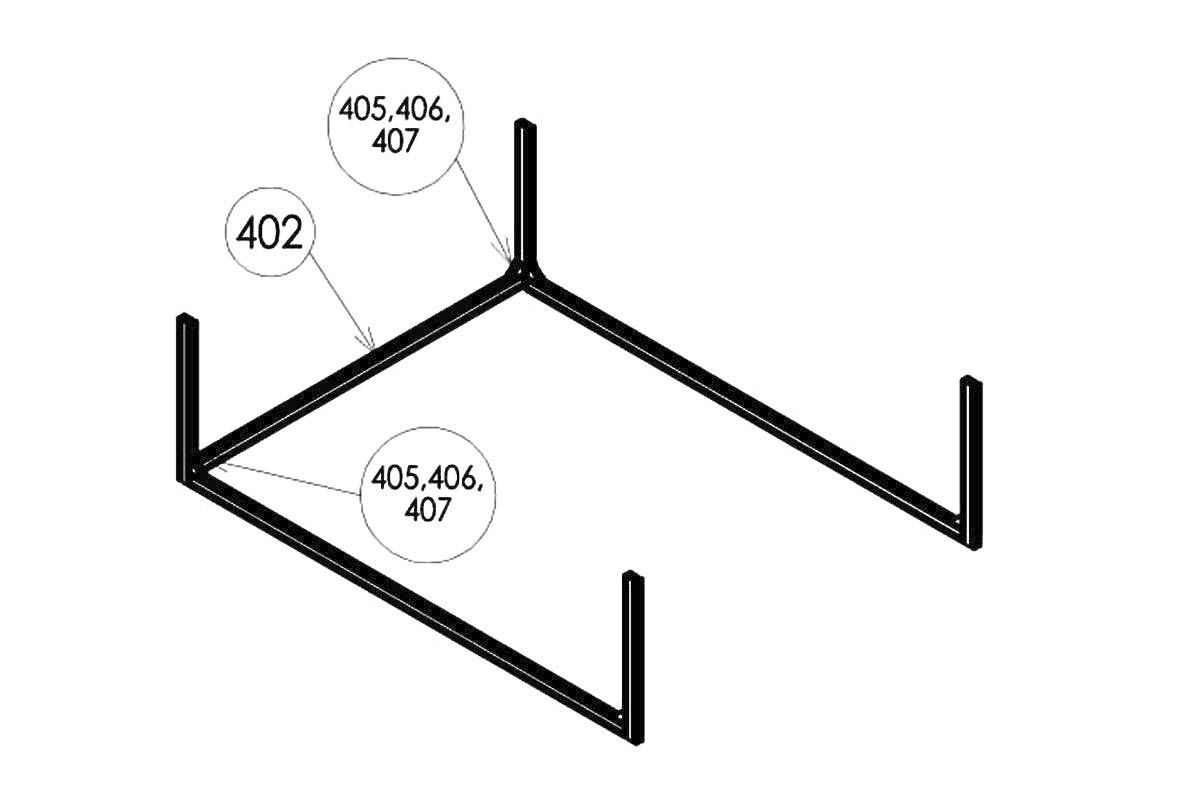

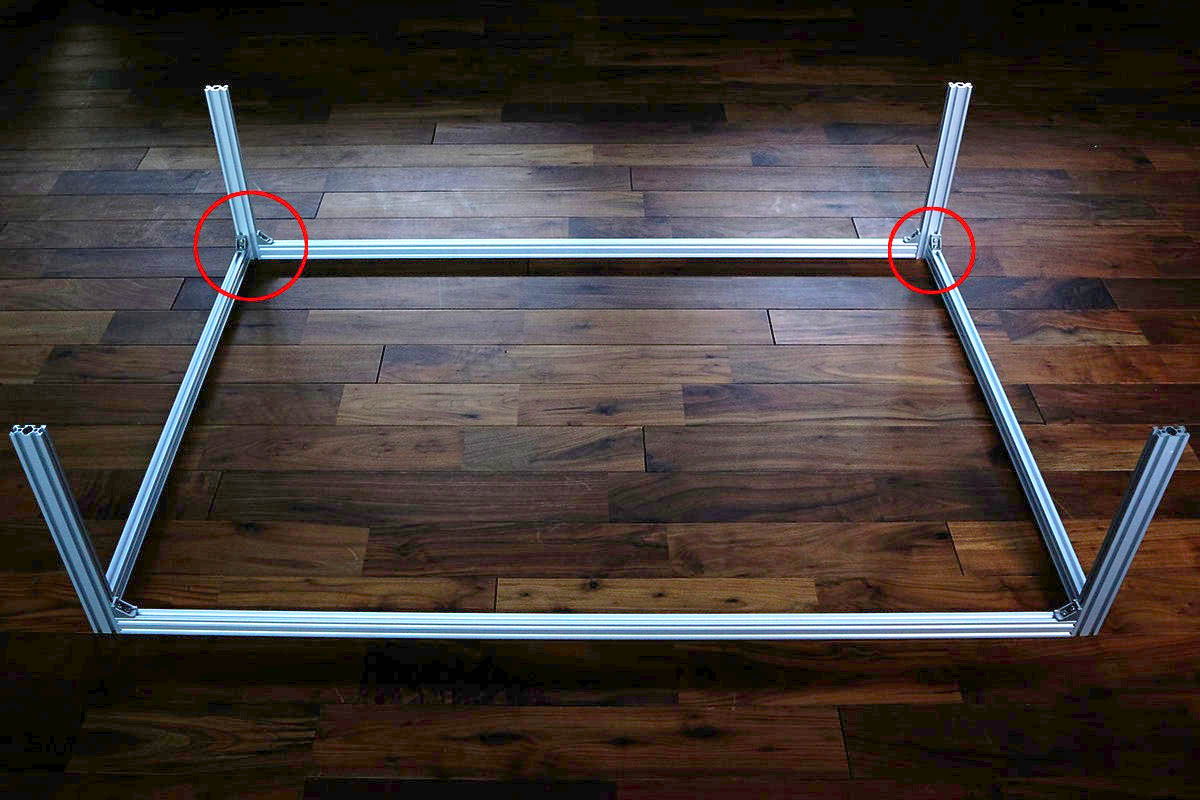

写真を参考に[403]アルミフレーム 20×40 450mmの外側の溝に[402]アルミフレーム20×40 1013mmを取り付けてください。

accessory-joint04

accessory-joint04

accessory-joint04

accessory-joint04

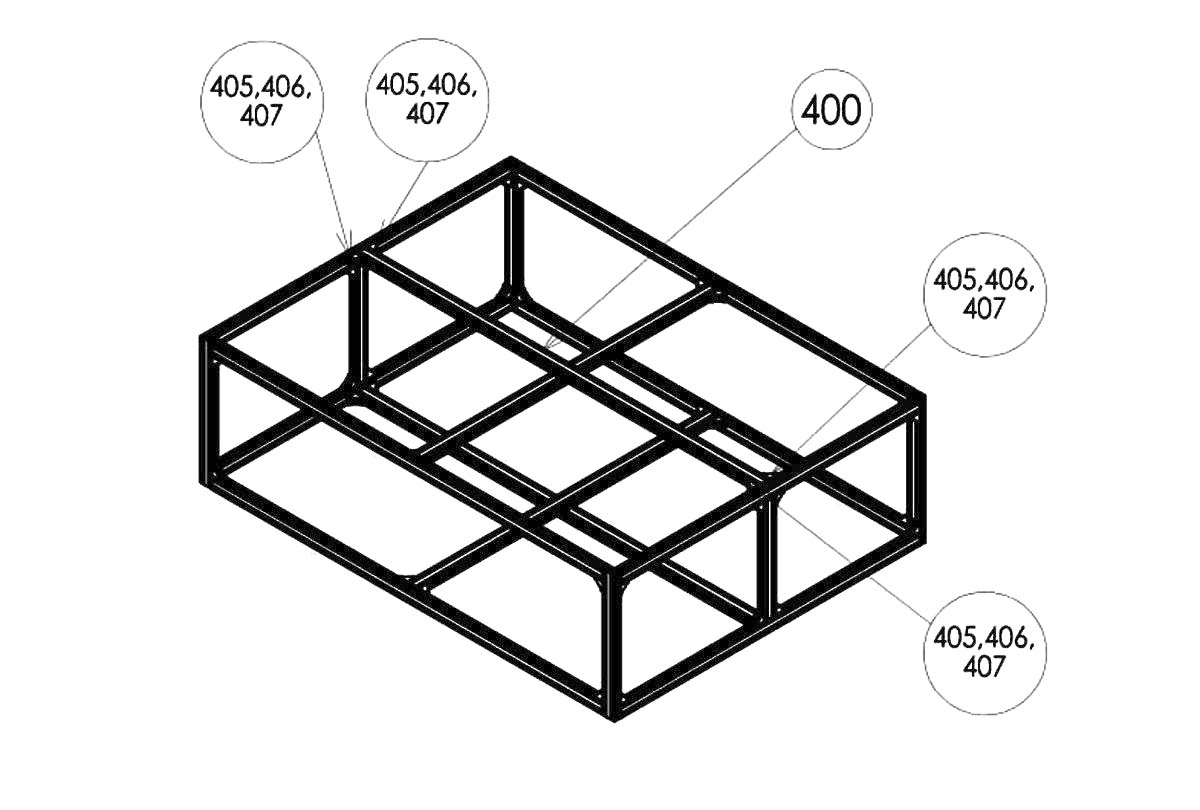

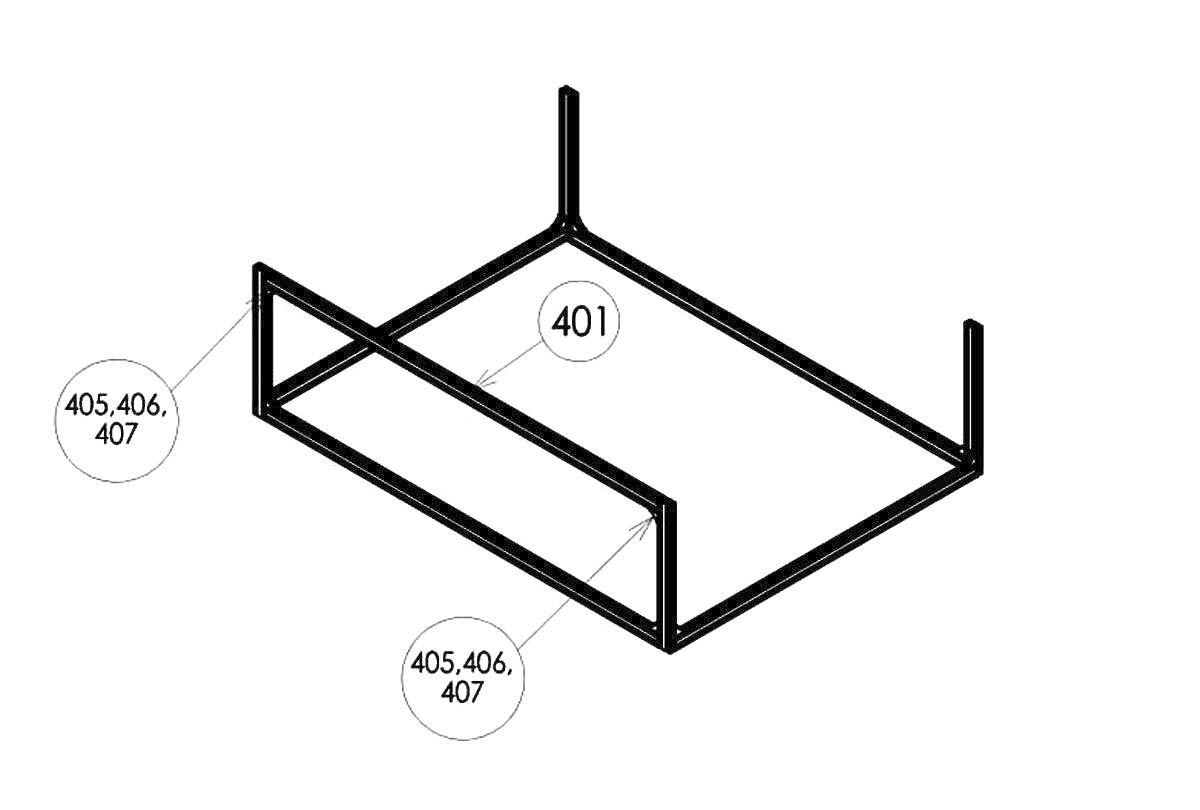

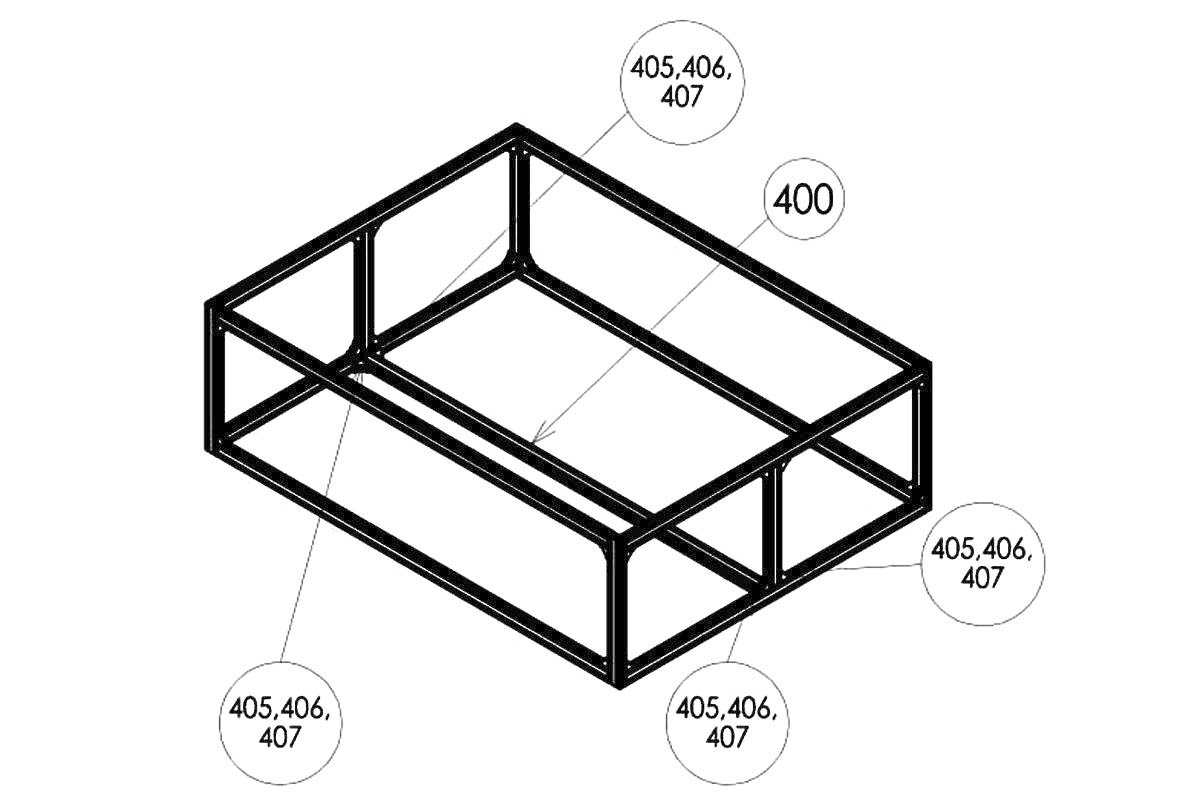

写真を参考に[400]アルミフレーム20x40 1363mmを下の溝に、[402]アルミフレーム20×40 1013mmを上の溝に取り付けてください。
accessory-joint04

accessory-joint04
accessory-joint04

accessory-joint04

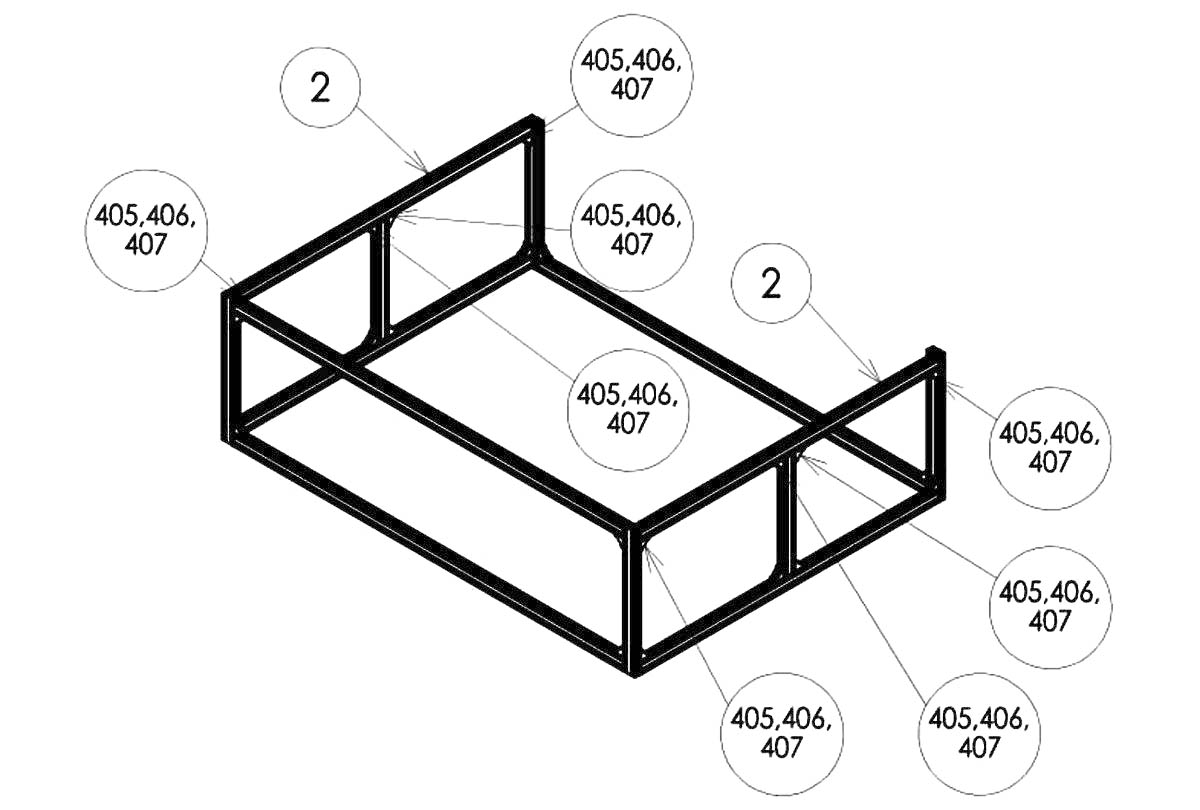

写真を参考に[402]アルミフレーム20×40 1013mmを下の溝に、[400]アルミフレーム20x40 1363mmを上の溝に取り付けてください。
accessory-joint04

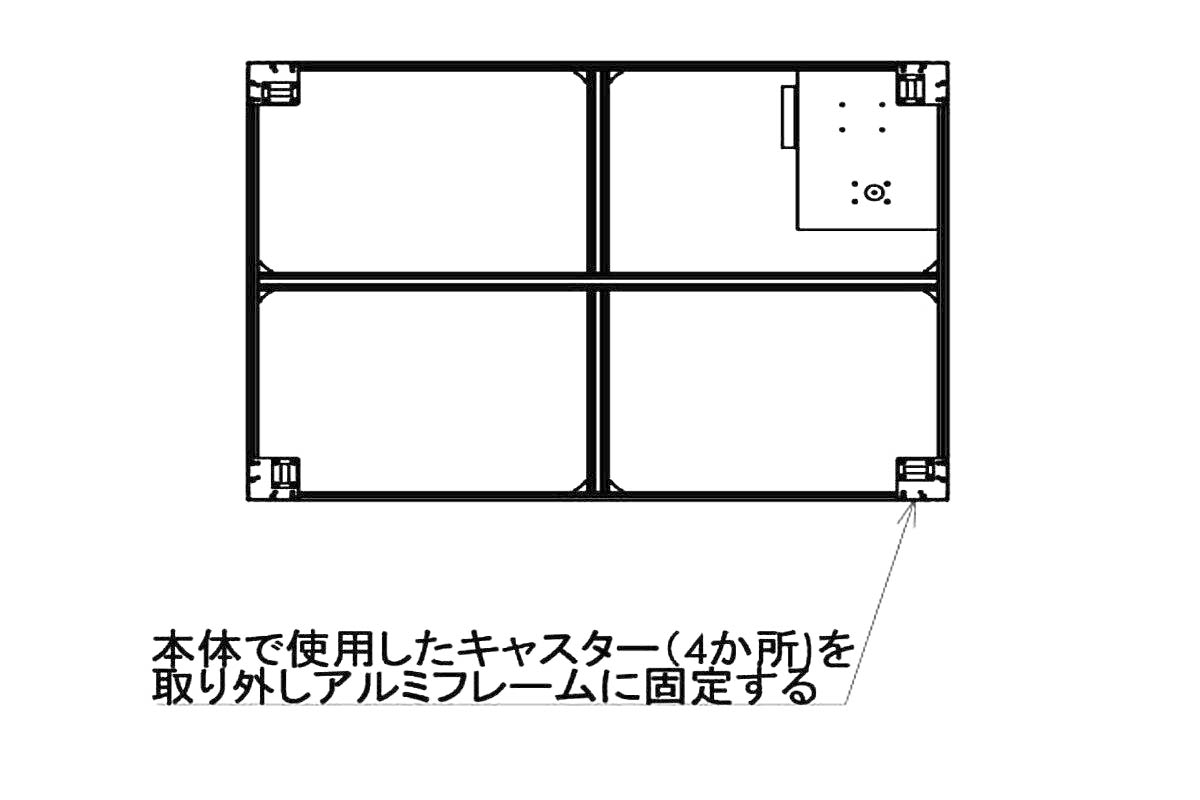

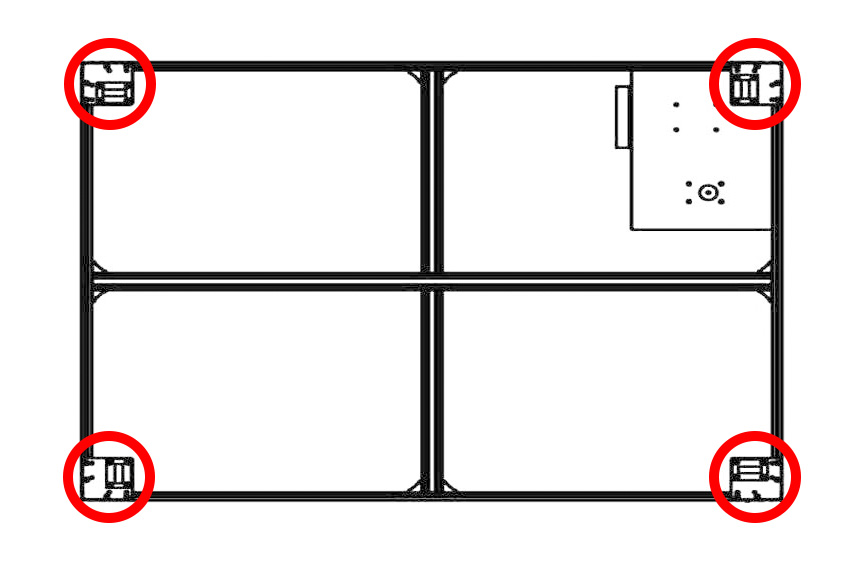

作業台を裏返し、組み立て済みのキャスタープレートを[406]M5後入ナットと[410]M5x16低頭ボルトで取り付けます。

accessory-joint04

accessory-joint04

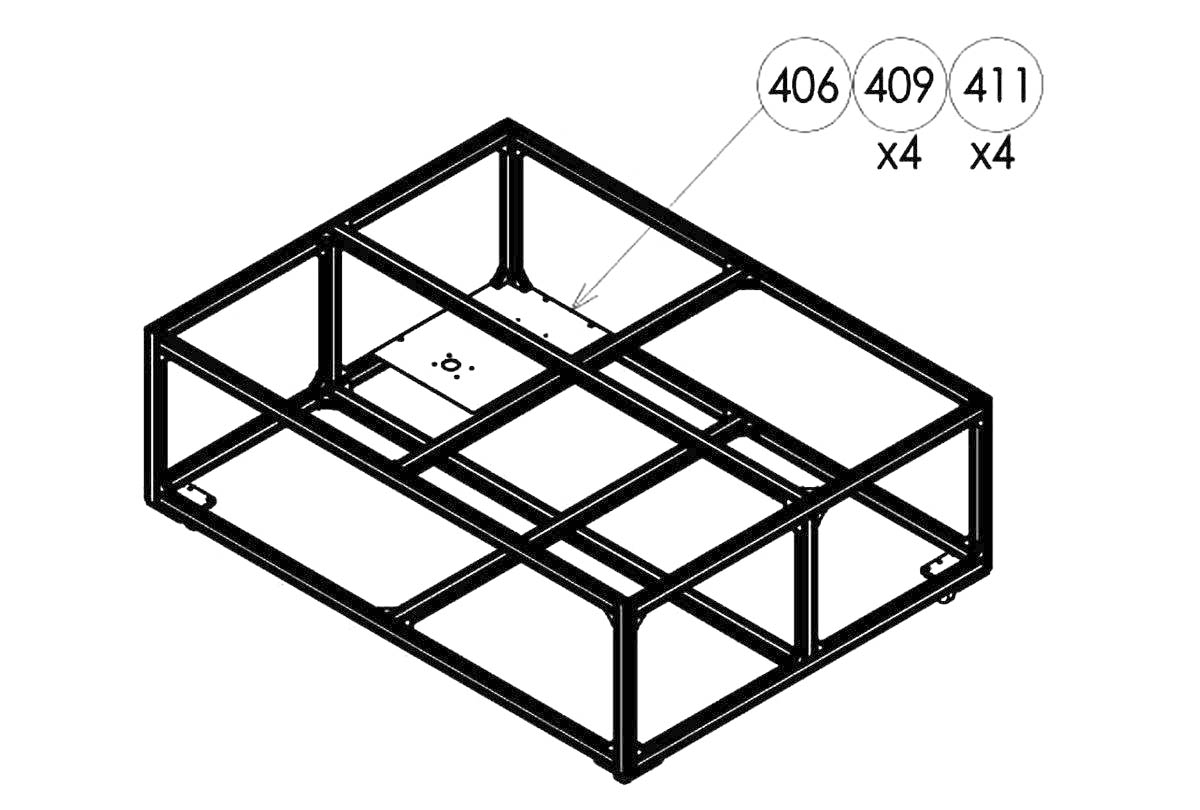

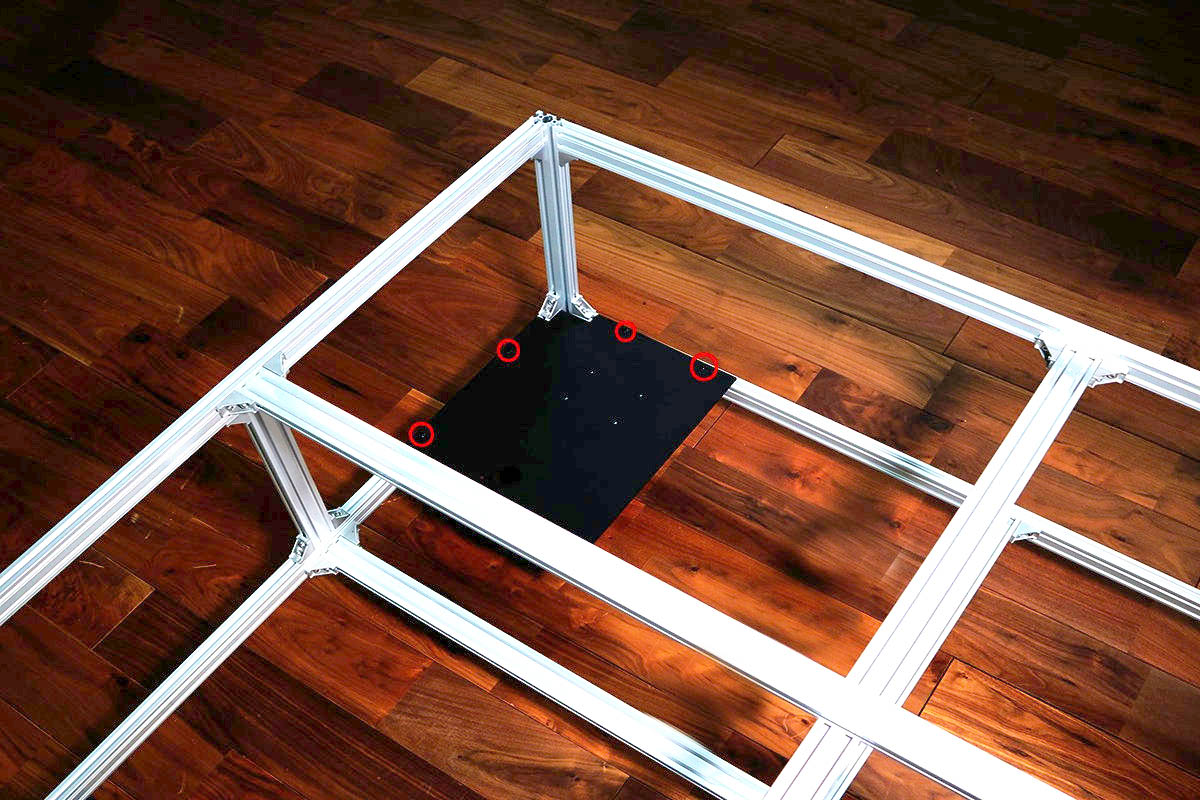

写真の赤丸4箇所を[406]M5後入ナット、[409]M5x8低頭ボルトで固定します。
accessory-joint04

accessory-joint04

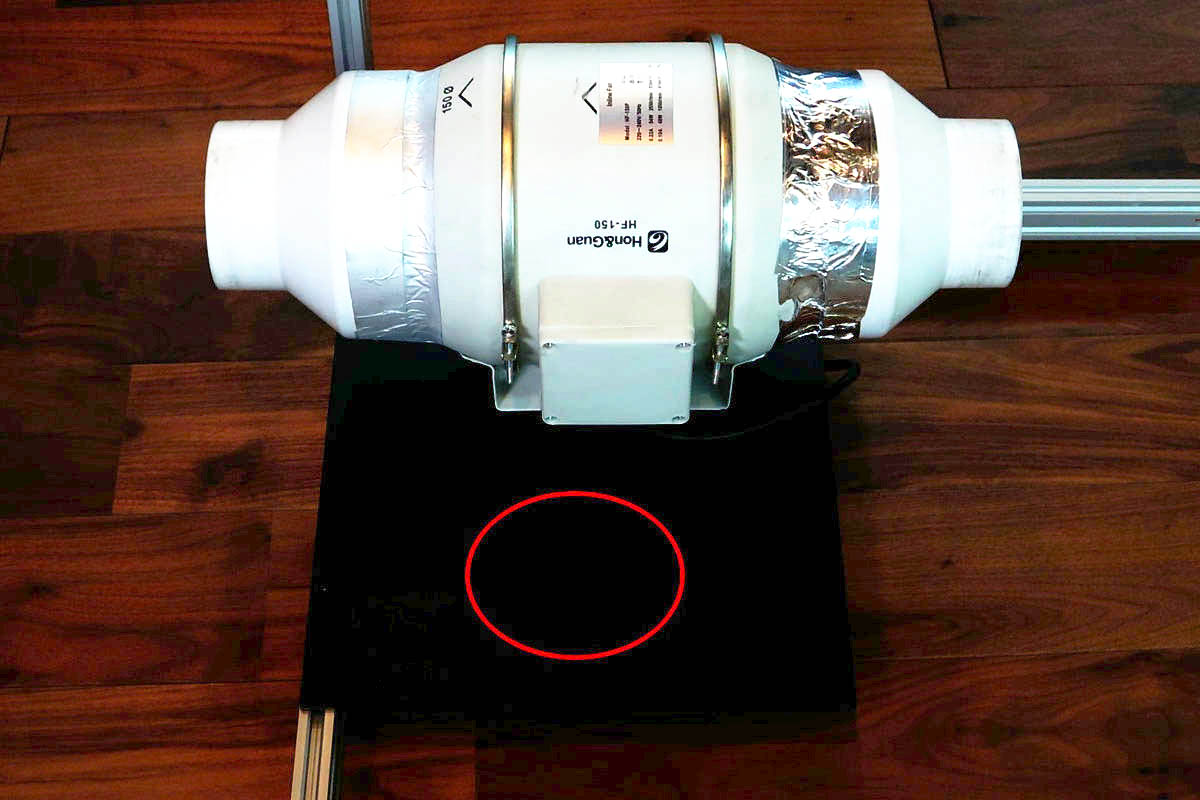

※赤丸で示してある穴は使用しません。
accessory-joint04

ジョイントブラケット取付

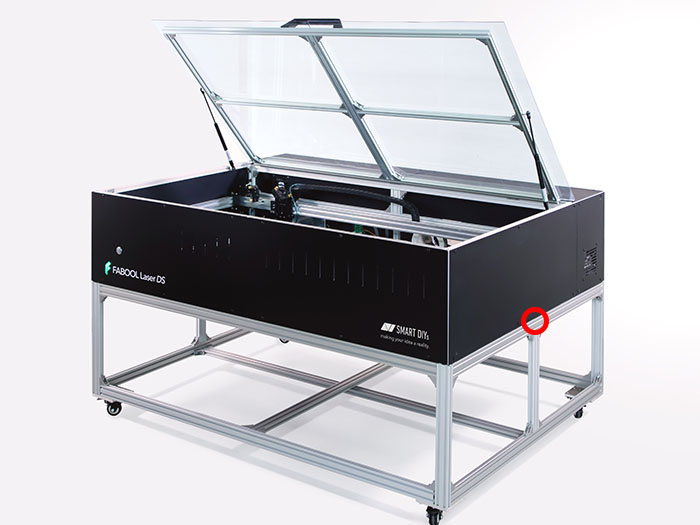

作業台とFABOOL Laser DSをジョイントブラケットで固定します。
取り付け箇所は写真を参考にしてください。

add_to-01

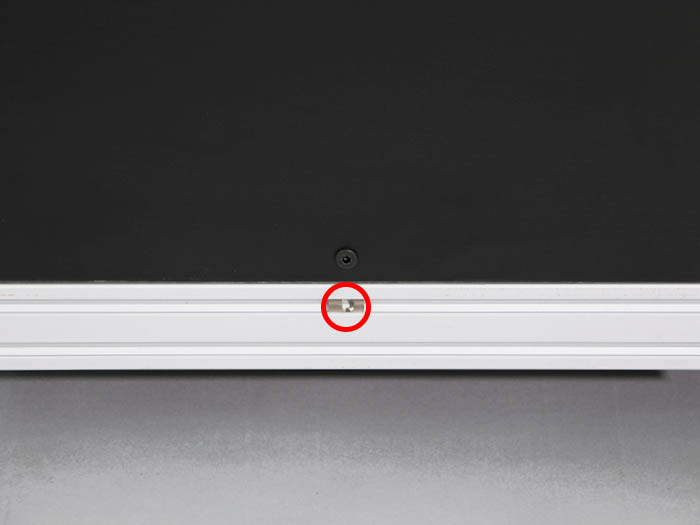

写真を参考にM5後入ナットを入れます。

add_to-03

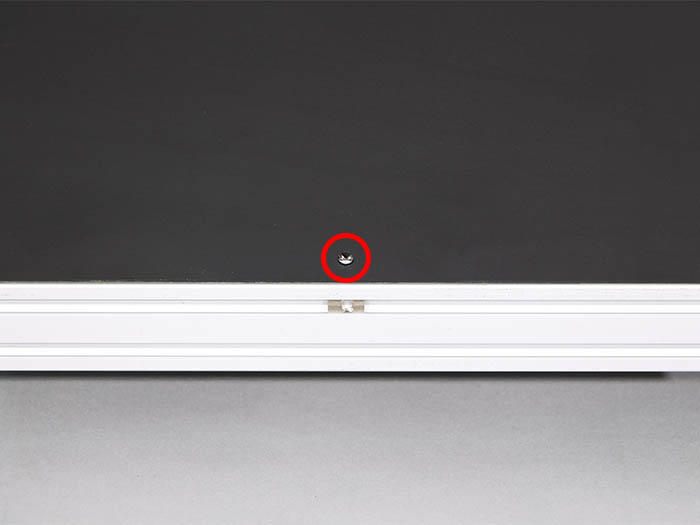

FLD Rを固定しているM5x8低頭ボルトを外します。

add_to-04

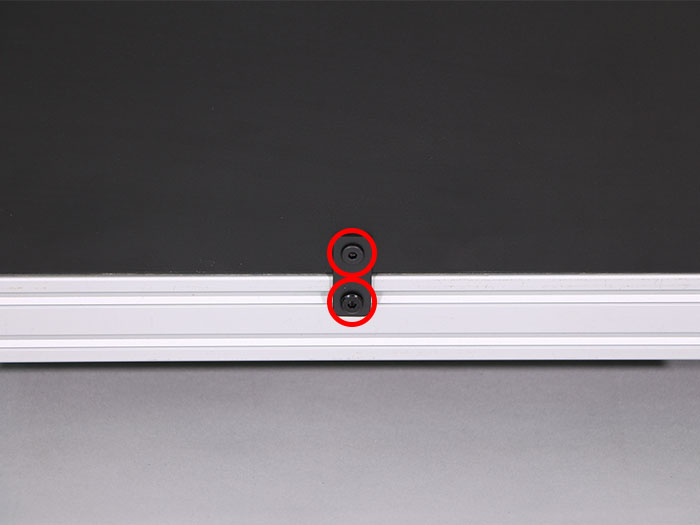

写真を参考にジョイントブラケットをM5x8低頭ボルトで取り付けます。

add_to-05

反対側も同様にジョイントブラケットで本体と作業台を固定してください。
