FABOOL Laser DS用消炎キット マニュアル

消炎キット組立

消炎キット組立

部品表

lens mount guide

1

air assist holder

2

3

lens mount guide

4

air assist holder

5

部品 数量

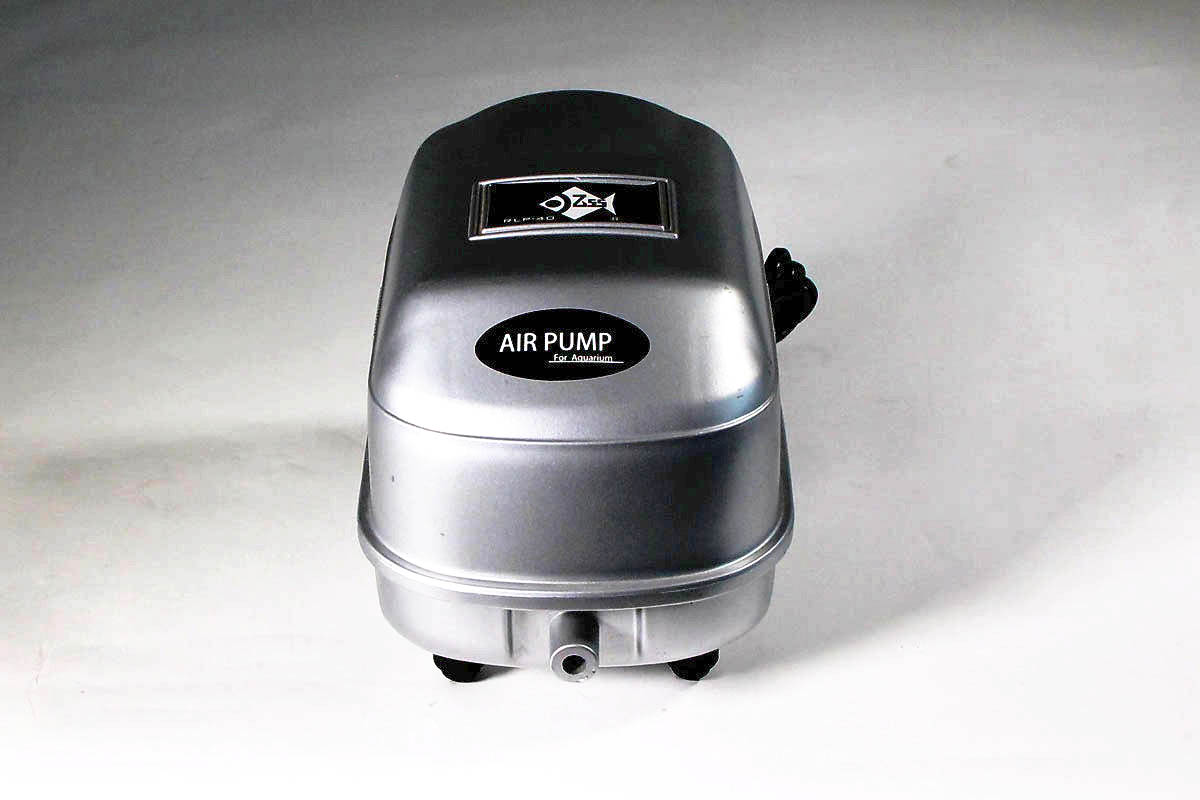

1 コンプレッサー 1

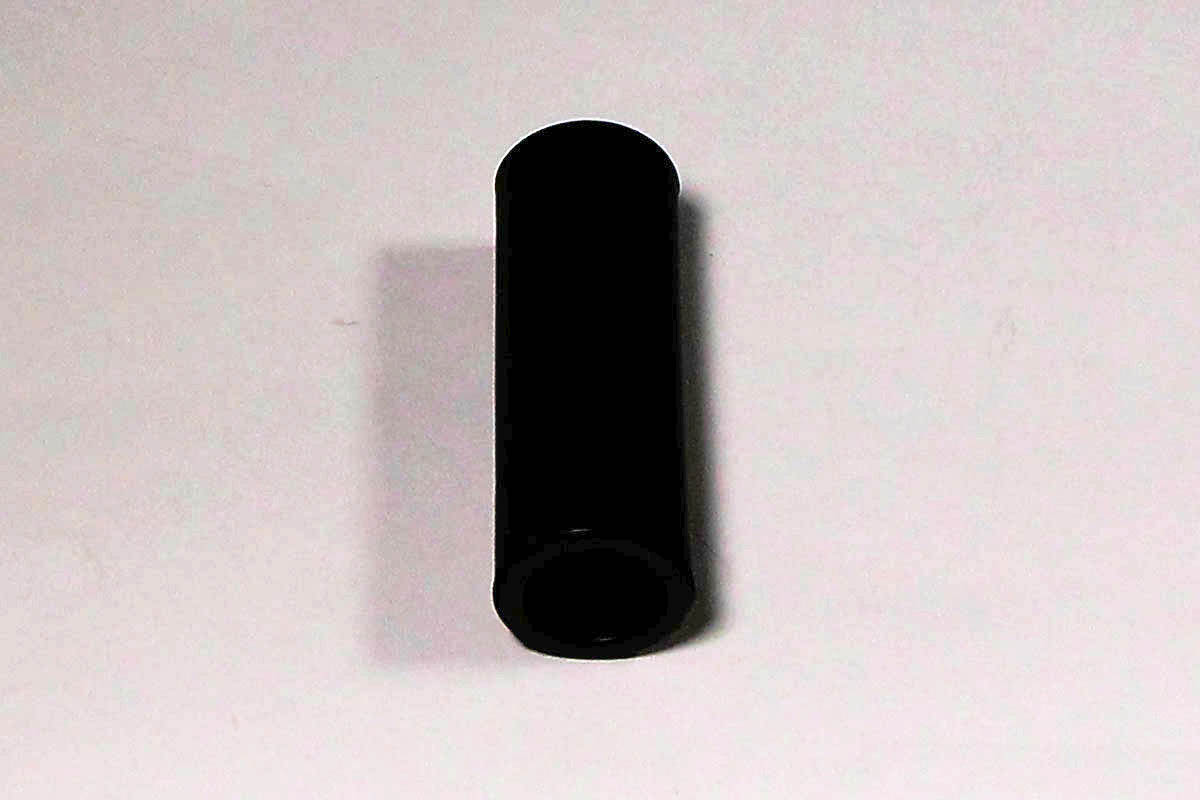

2 ゴムホース 1

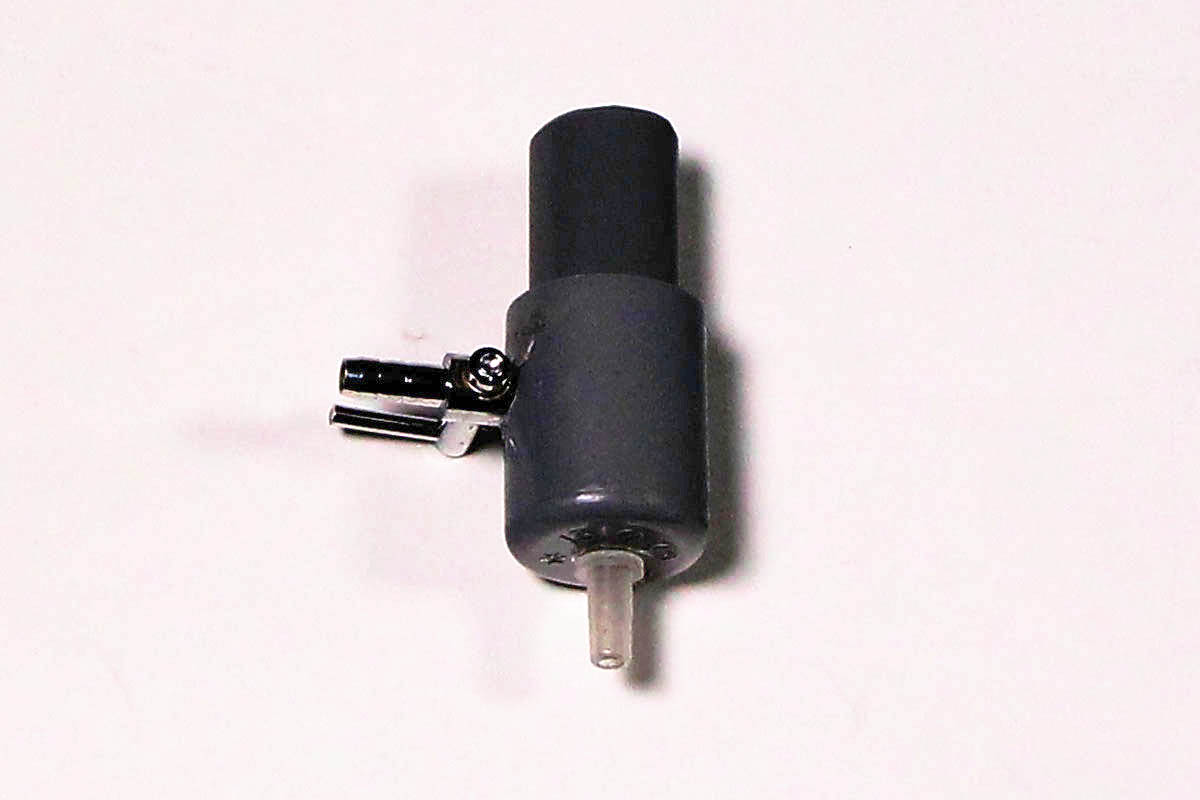

3 変換継手 1

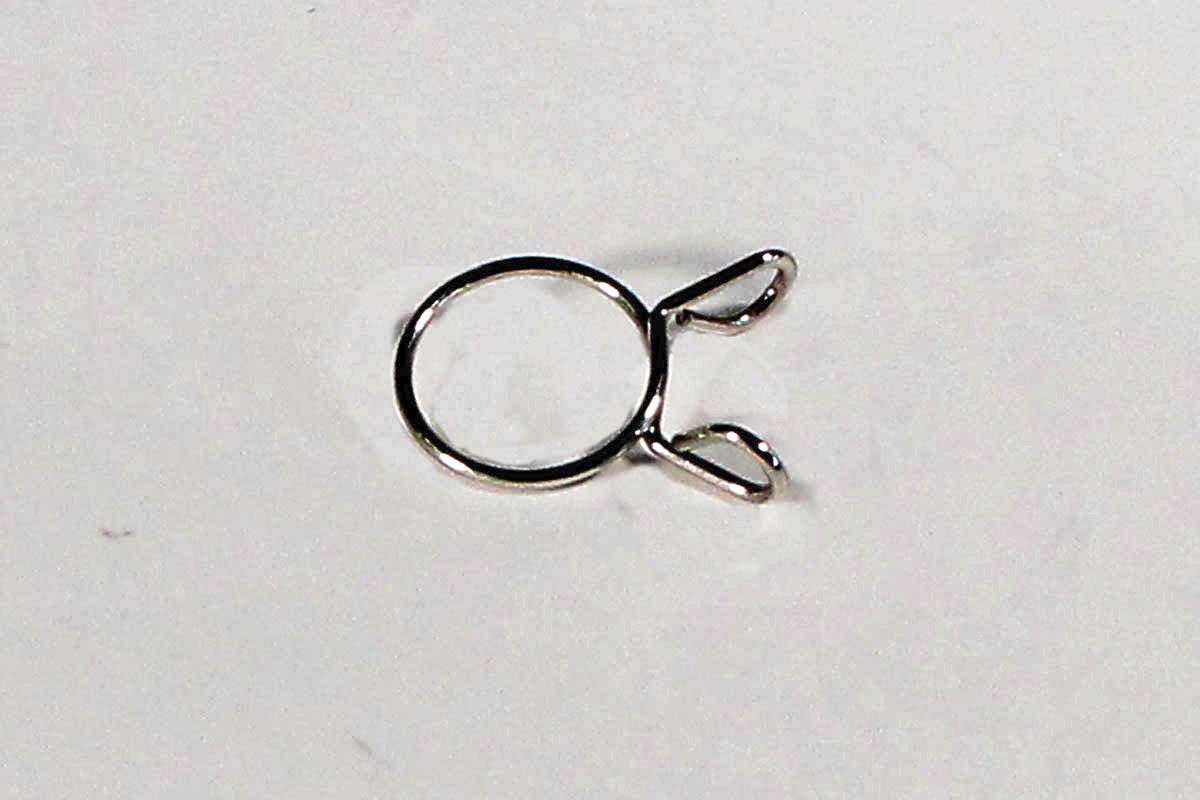

4 ホースクリップ 2

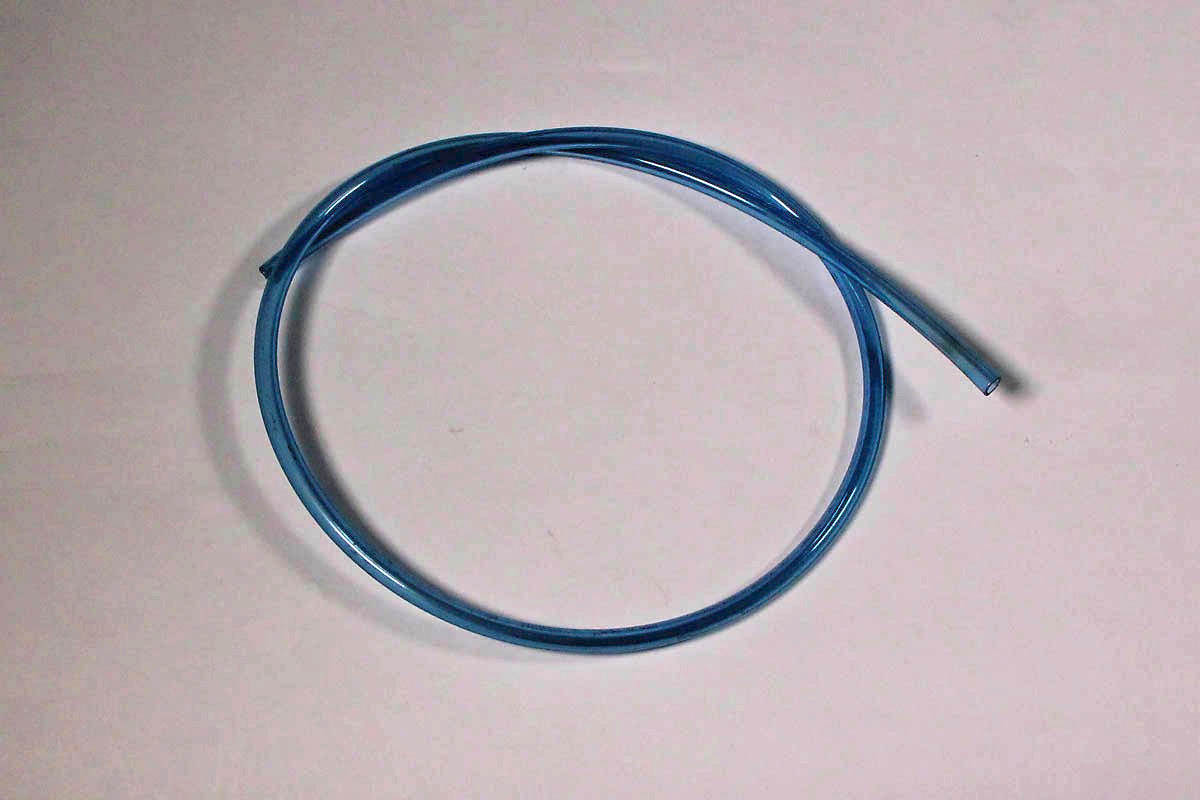

5 耐水性ポリウレタンチューブ 2m



消炎キット組立

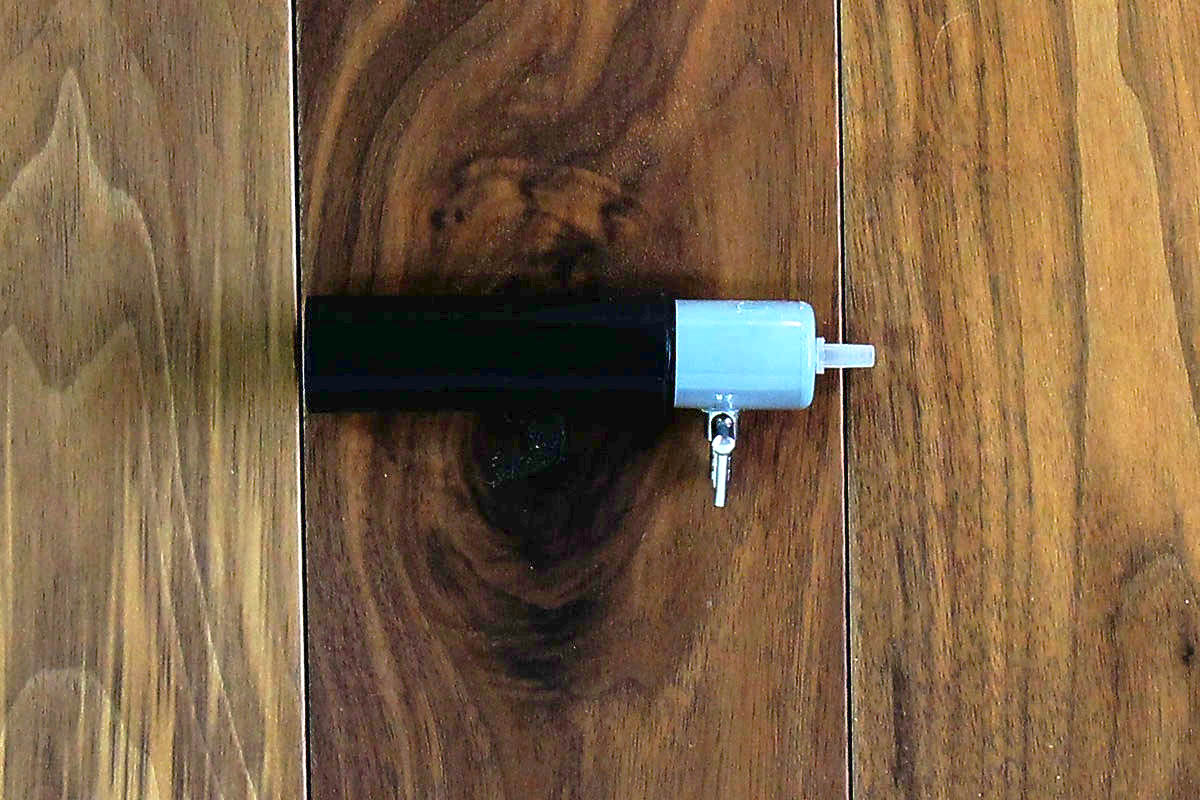

ゴムホースに変換継手を取り付けます。
ゴムホースに変換継手

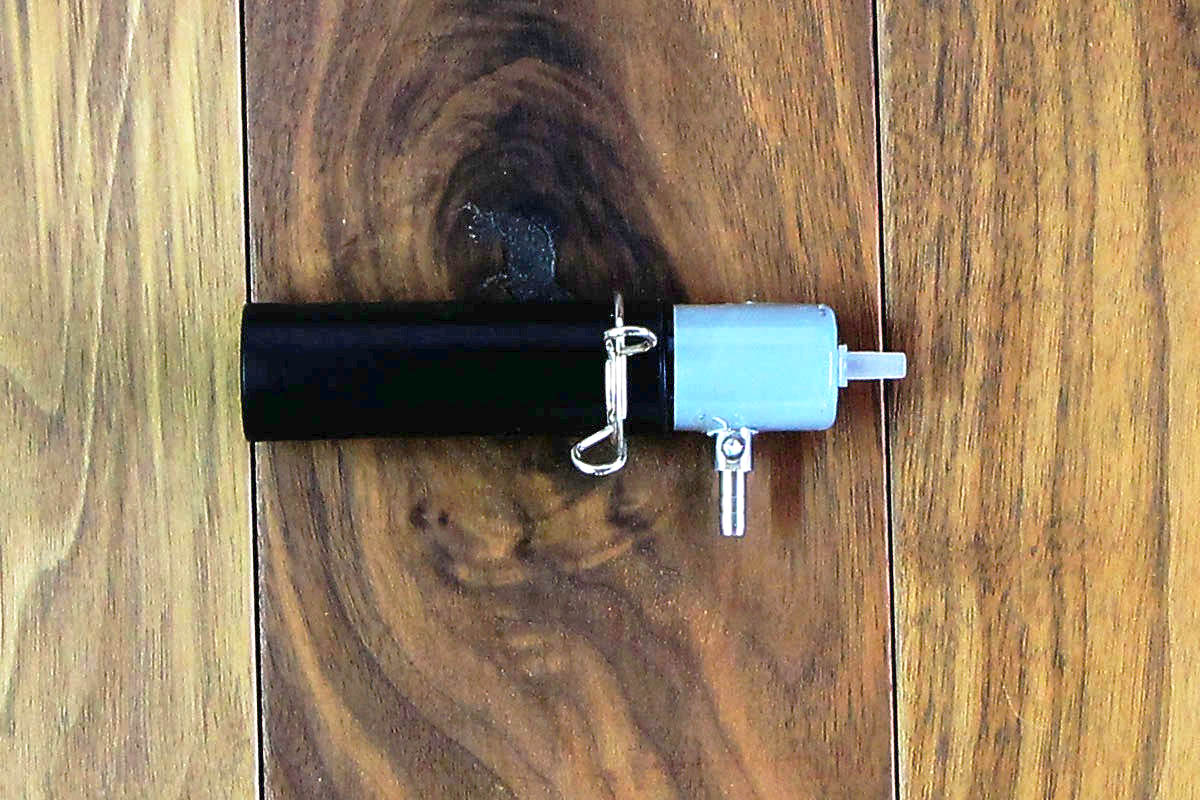

変換継手にかかるようにホースクリップを取り付けます。
ホースクリップ

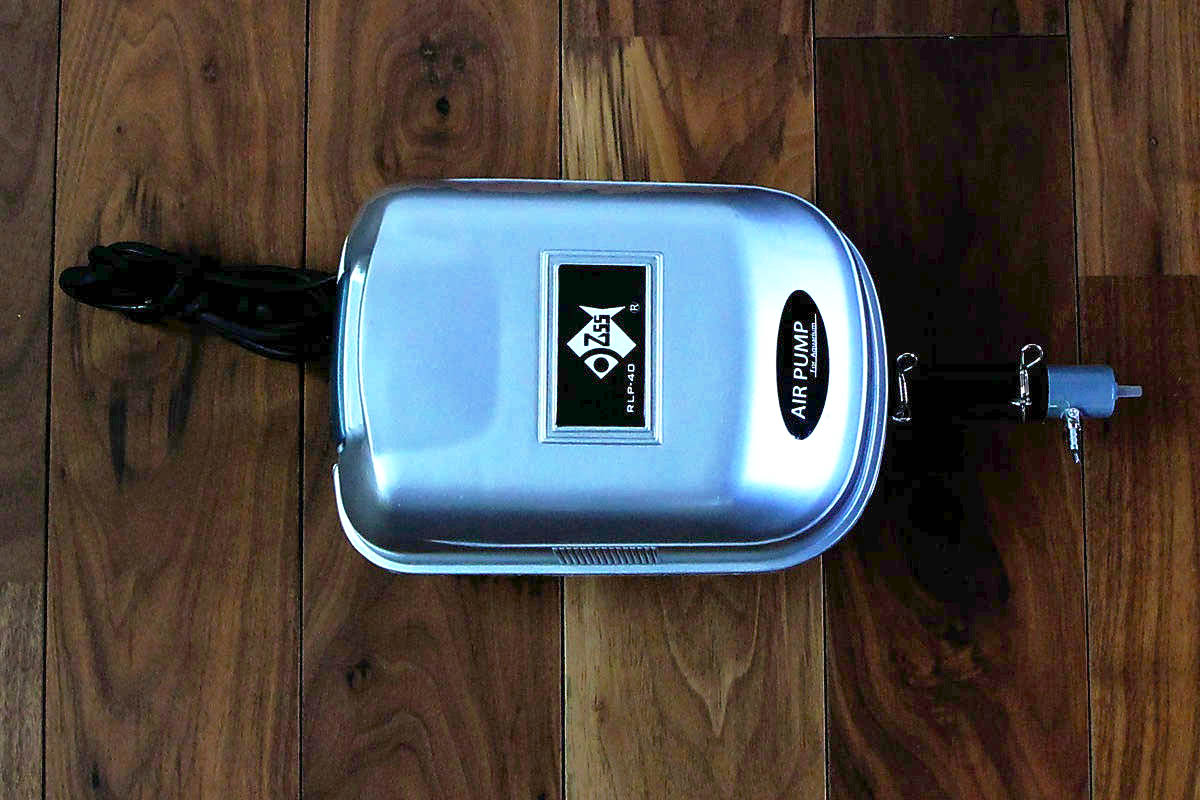

ホースクリップを使用してコンプレッサーにゴムホースを取り付けます。
ゴムホース

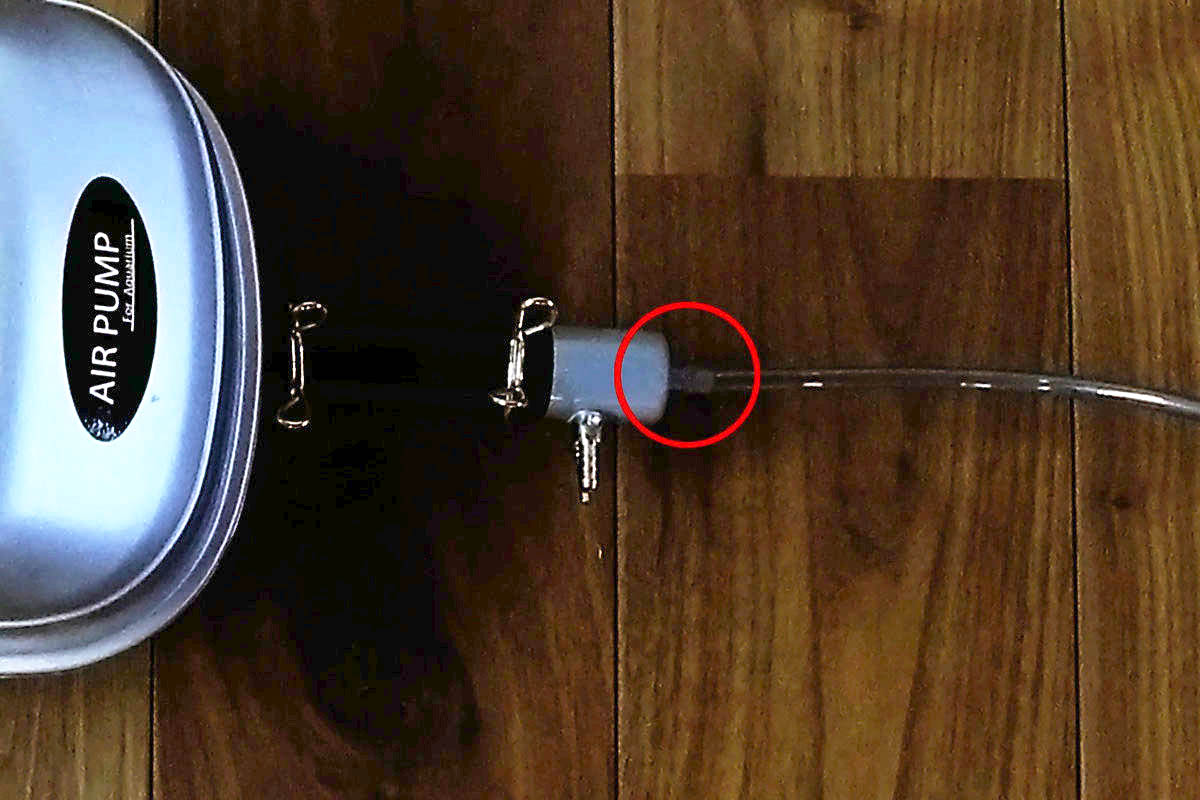

変換継手の先端に耐水性ポリウレタンチューブを取り付けます。
チューブ取り付け

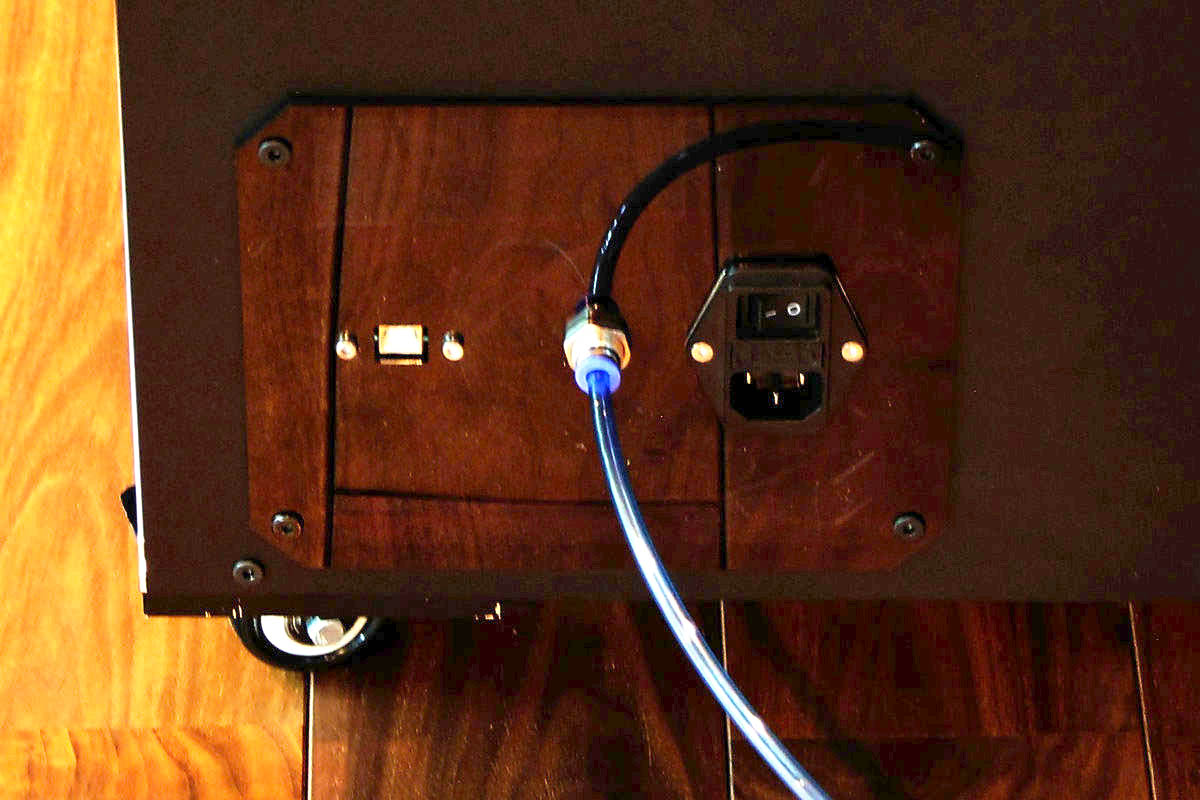

耐水性ポリウレタンチューブの反対側をFabool Laser DSのcover leftアクリルのパネルタッチコネクタに取り付けます。
パネルタッチコネクタ


消炎キット 風量調整


変換継手のレバーにて風量を調整することができます。
風量調整レバー


※消炎キット 注意確認事項


下記の写真では風が通りません。
風量調整レバー
変換継手のレバーを写真の向きに合わせてください。
風量調整レバー
※次工程で風量確認をするため、本体の電源が切られているかしっかり確認してください。
風量調整レバー
最後に下記写真の赤丸から加工対象物にしっかりと風が当たっているか確認してください。
風量調整レバー
air assist holderの位置調整を確認してください。
風量調整レバー
