位置決めキット組立

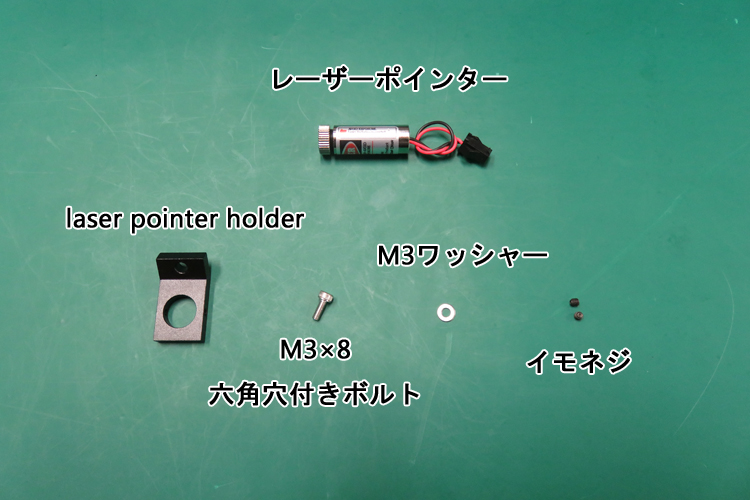

部品表

レーザーポインター
部品 数量
レーザーポインター 1
laser pointer holder 1
M3×8六角穴付きボルト 1
M3ワッシャー 1
イモネジ 2


位置決めキット組立

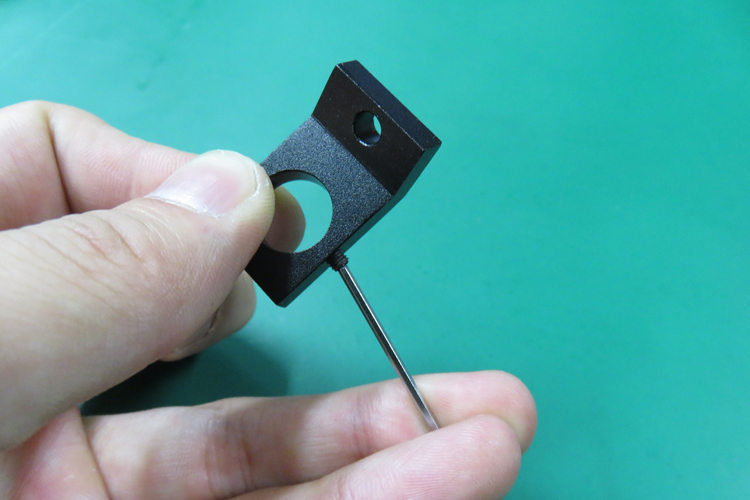

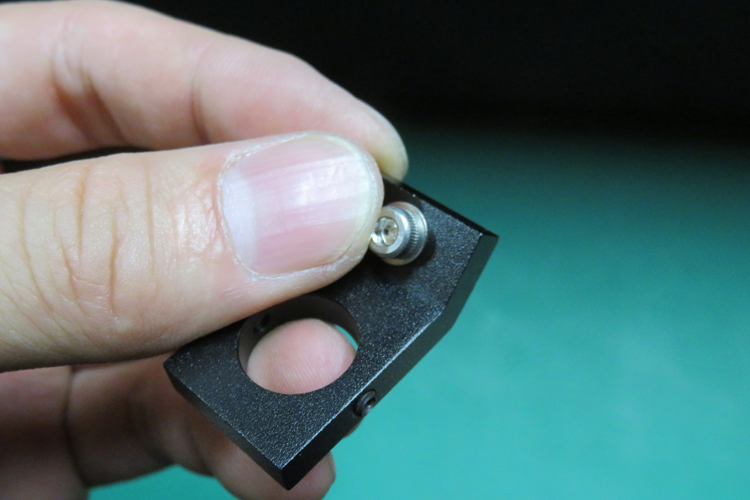

laser pointer holderにイモネジを取り付けます。
laser pointer holder

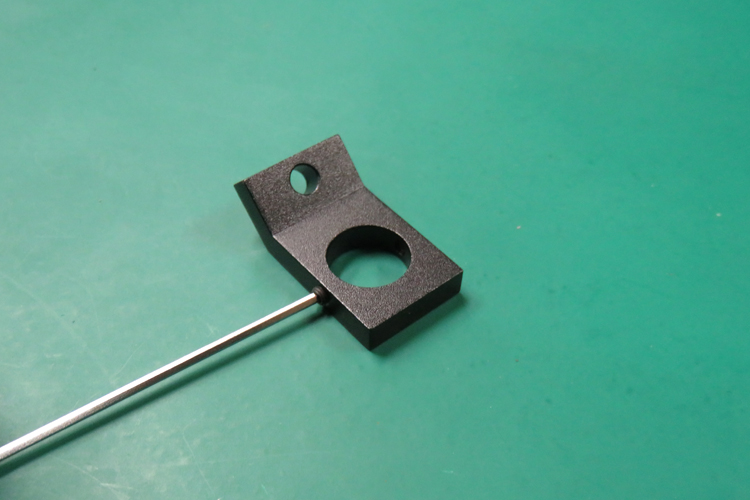

イモネジ場所

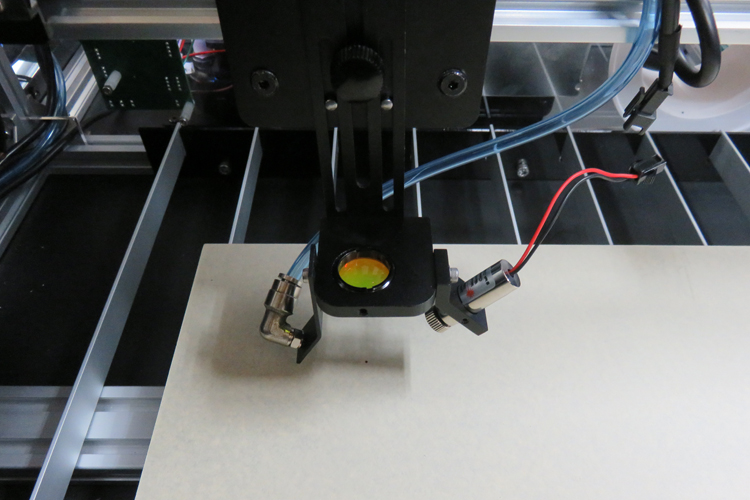

M3×8六角穴付きボルトとM3ワッシャーを使用して、lens moountにlaser pointer holderを取り付けます。
lens mount

穴に通す

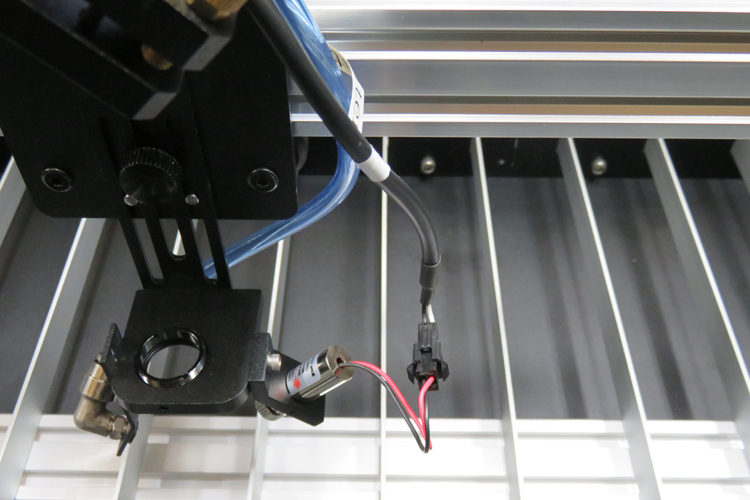

Pointerケーブルとレーザーポインターを接続します。

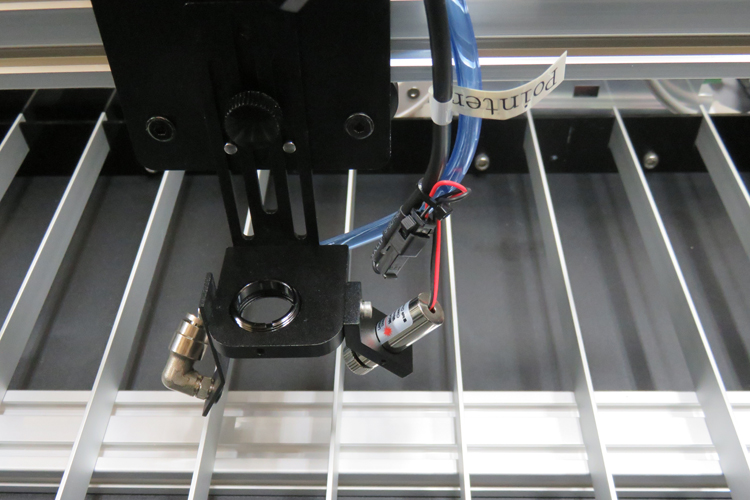

写真を参考にして耐水性ポリウレタンチューブに結束バンドでPointerケーブルを固定します。
チューブとケーブル固定

位置合わせ

位置合わせ

レーザーポインターを照射させるためにUSBケーブルを接続します。

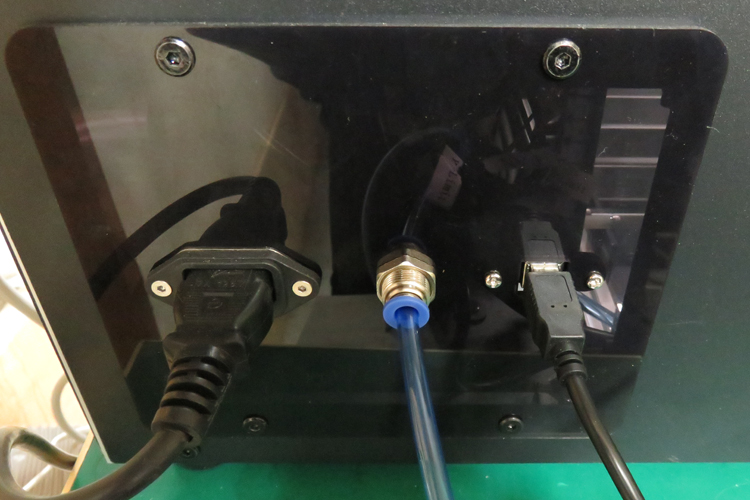

本体にUSBケーブルを接続してください。
本体アクリル正面

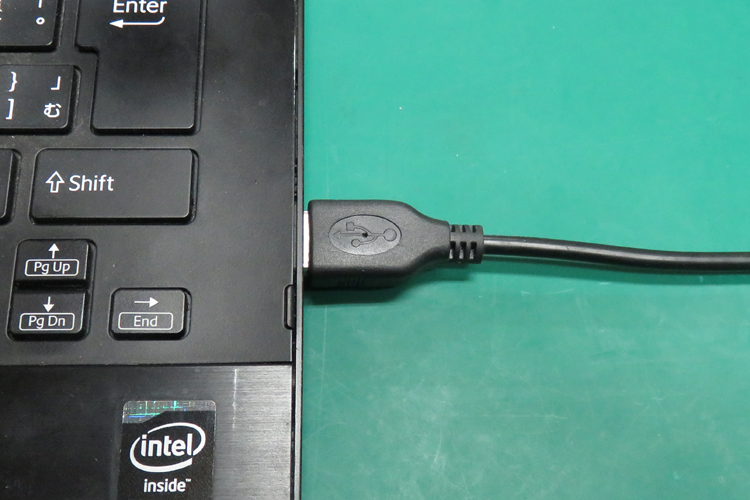

もう片方をPCのUSBポートに接続します。
レーザーポインターが照射されていることを確認してください。
パソコンのUSBポート

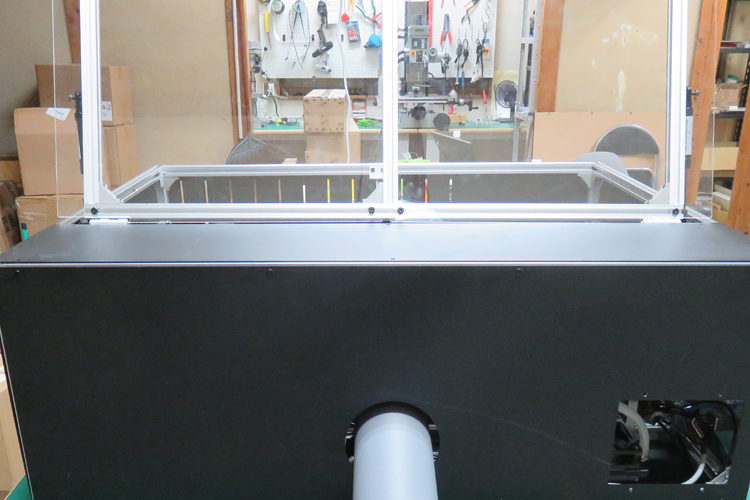

実際にレーザーを照射させて位置を調整します。cover top backを取り外してください。
本体裏面カバー外し

照射ボタンもしくは光軸調整用ボタンを使用します。CO2レーザー保護メガネをかけて目を保護してください。
本体照射ボタン

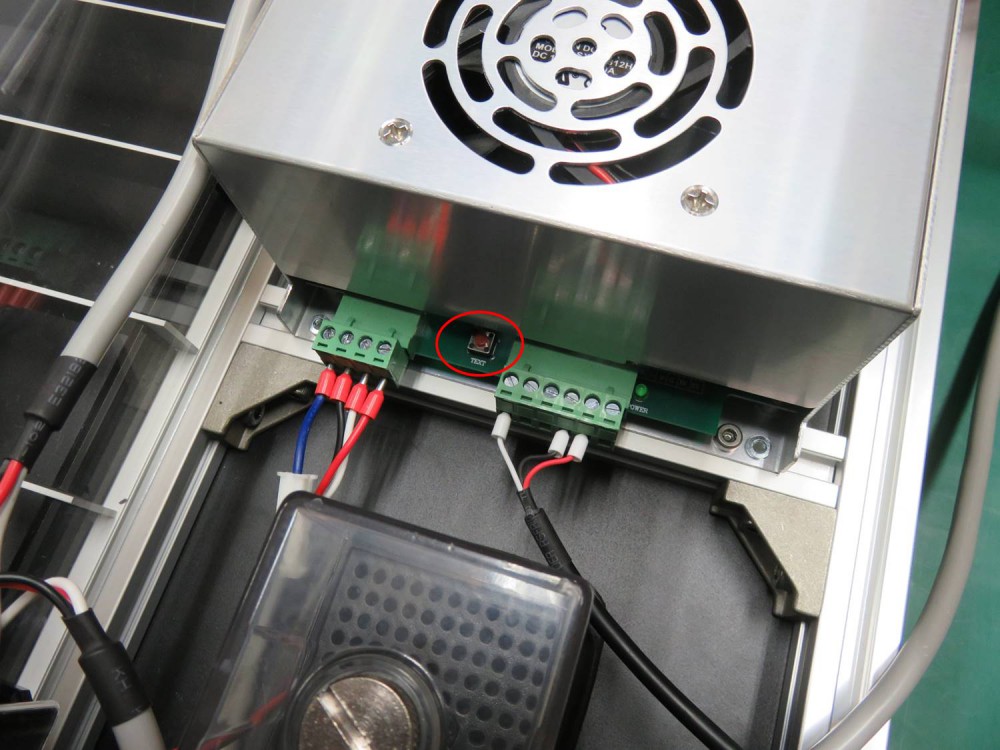

光軸調整用ボタン

レーザーを照射します。レーザー照射は長い時間行わず少し押すだけにしてください。
レーザー照射

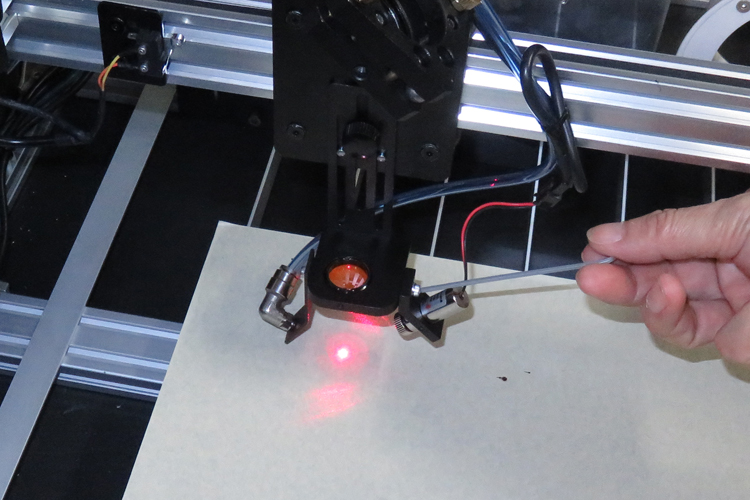

実際の照射された点にレーザーポインターのレーザー光の位置を合わせていきます。

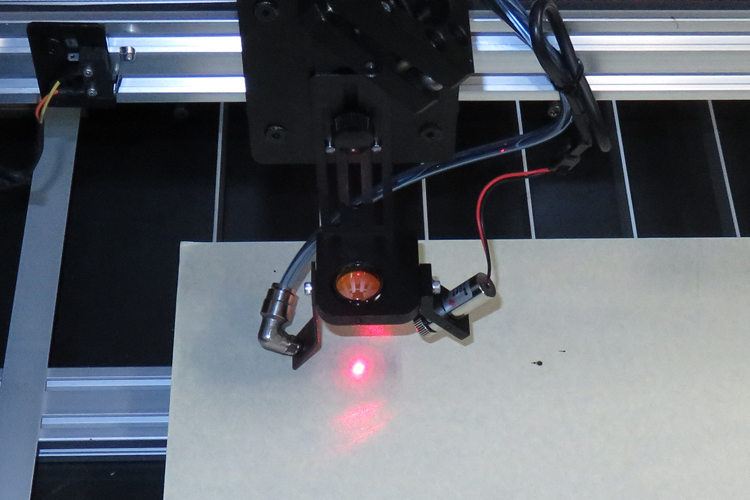

レーザー光位置合わせ

laser pointer holderの位置やレーザーポインターの傾きを調整してください。

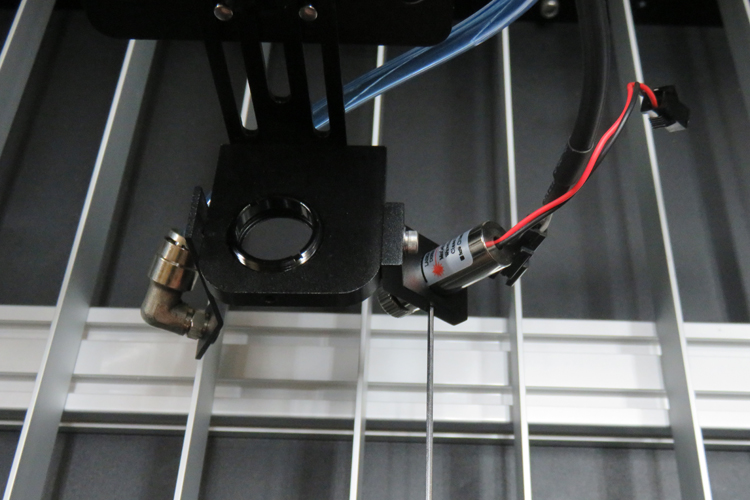

レーザーポインター横のネジ

こちらで調整は終了です。
光軸調整用ボタンを使用していた場合は光軸調整用ボタンを取り外し、cover top backを取り付けてください。

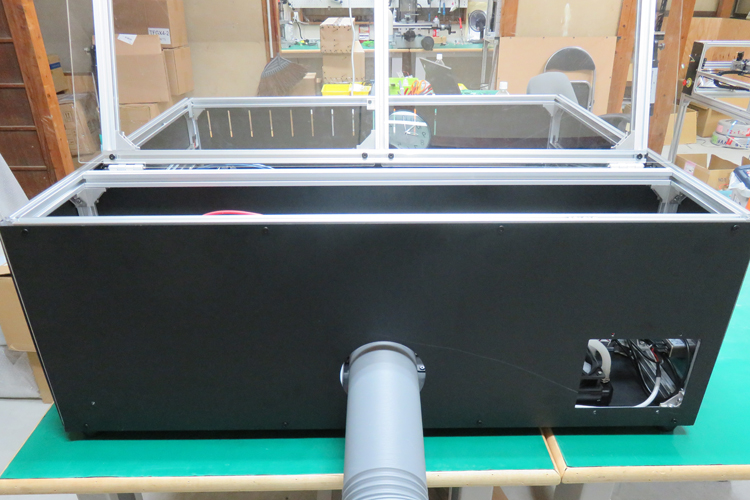

本体裏側カバー取り付け
