Manual

ハニカム取付

このエントリーをはてなブックマークに追加

ハニカム取り付け

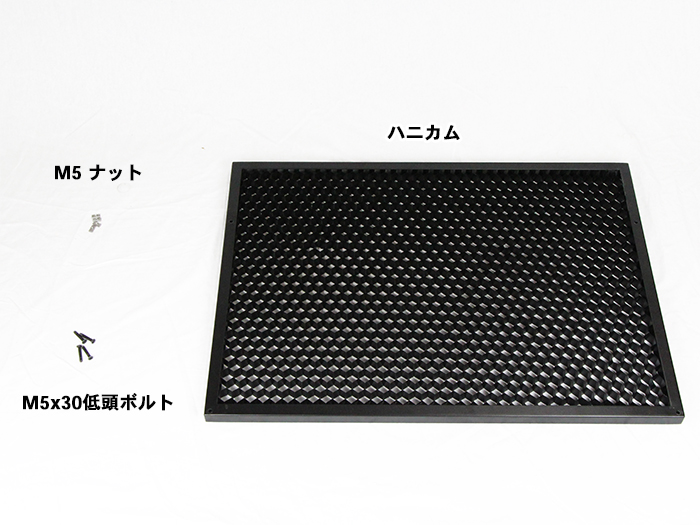

部品表

ハニカム
部品 詳細 数量
ハニカム 1
M5後入れナット 4
M5x30 低頭ボルト 4



ハニカム取り付け

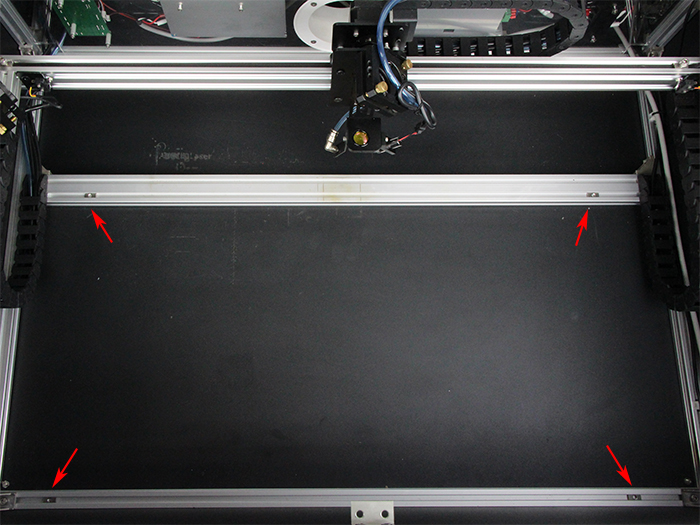

まず、本体に取り付けてあるbed long、bed short、フラットバーを取り外します。

bed long、bed short

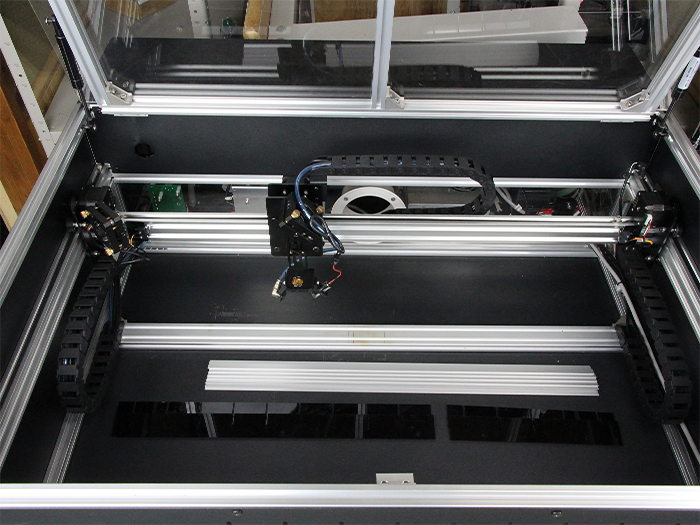

M5後入れナット4つを写真の位置に入れます。

本体内面フレーム


ハニカムを滑り込ませ、奥2か所をM5x30低頭ボルトで仮止めします。
手前2か所も同様に止め、位置を中心になるように調節してナットをしっかりと締めます。

ハニカム取り付け

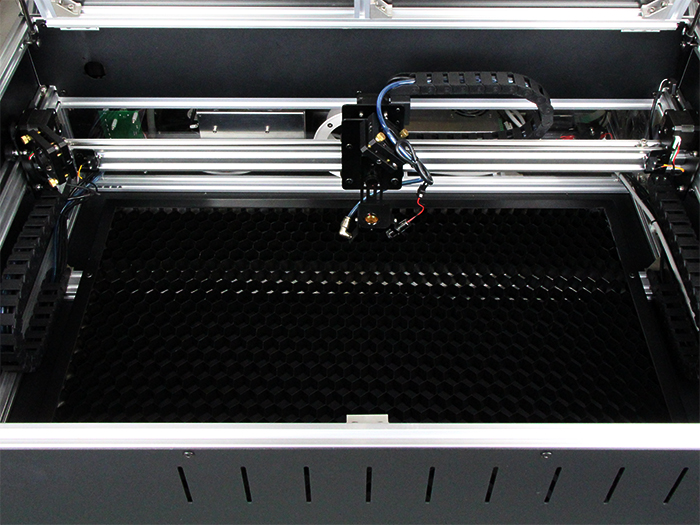

以上でハニカム取り付け完了です。
