Dust collector 組み立て①

このエントリーをはてなブックマークに追加

本体組立①

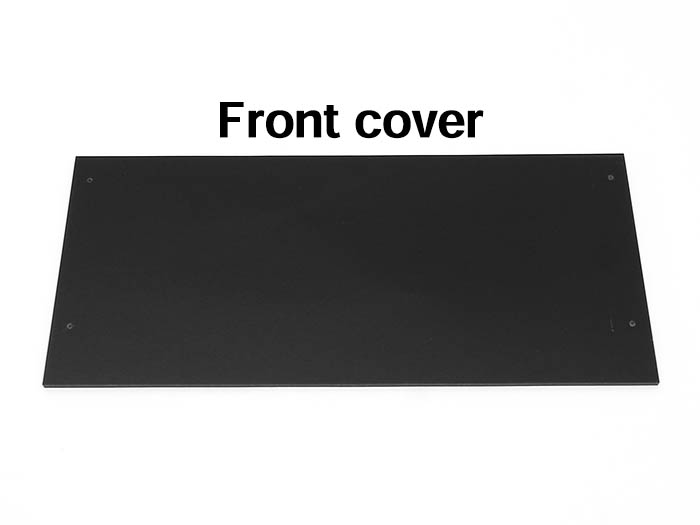

FrontCover

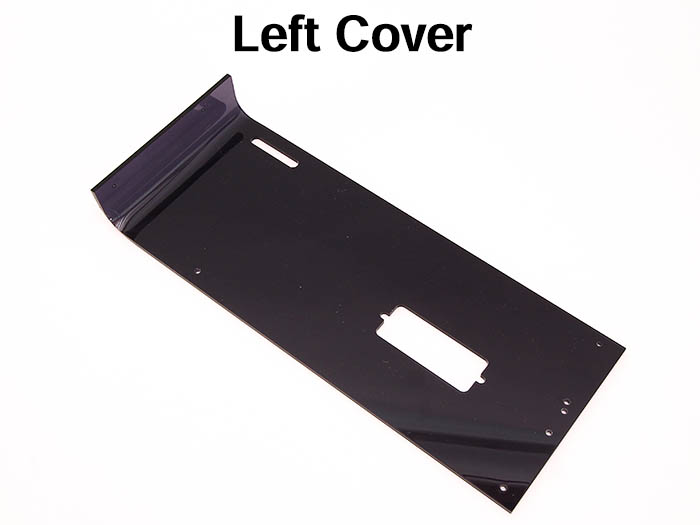

left cover

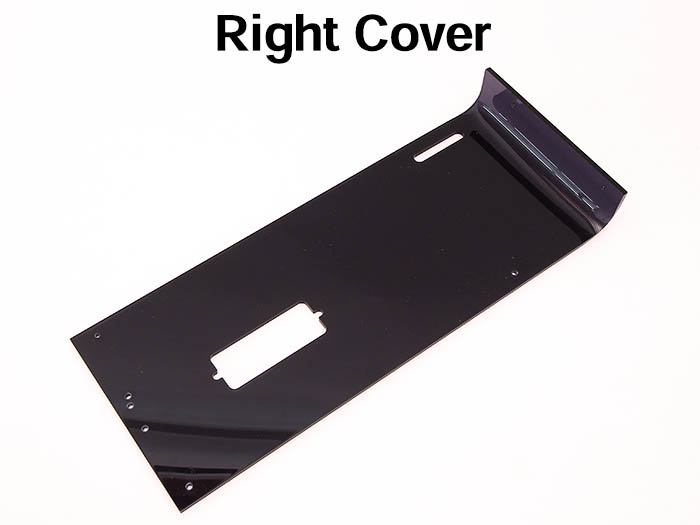

right cover

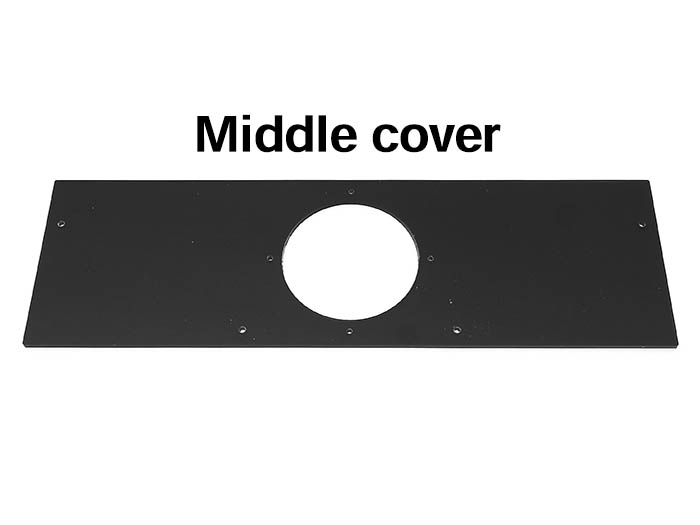

middle cover

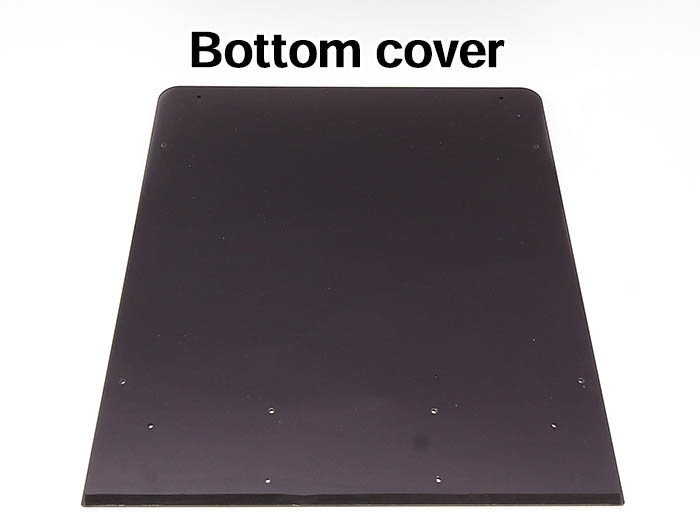

bottom cover

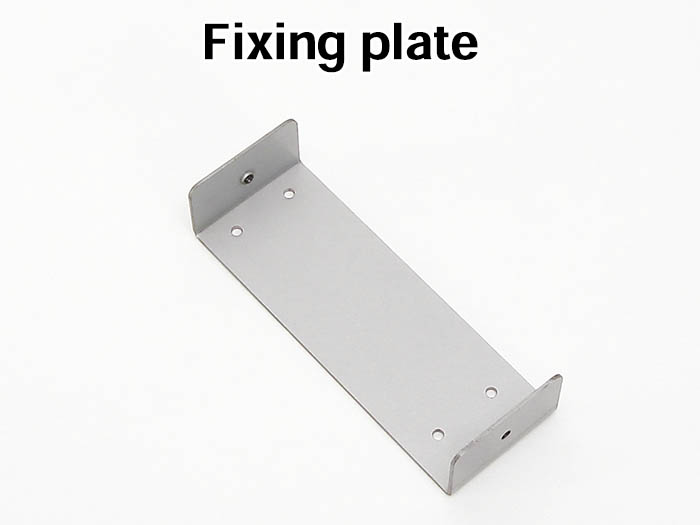

Fixing plate

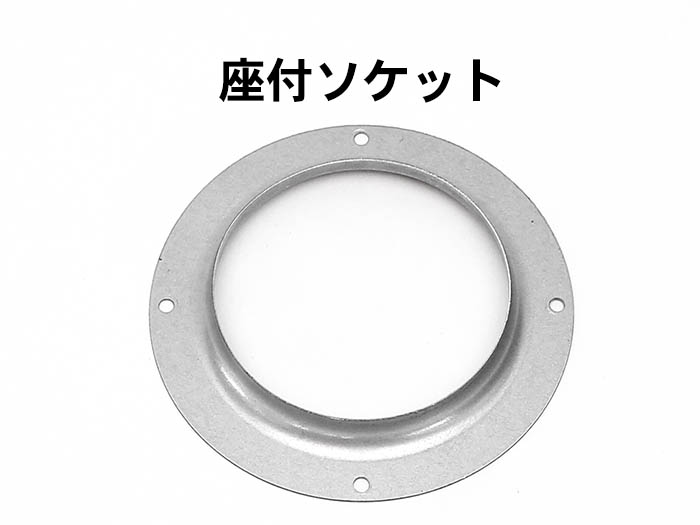

座付ソケット

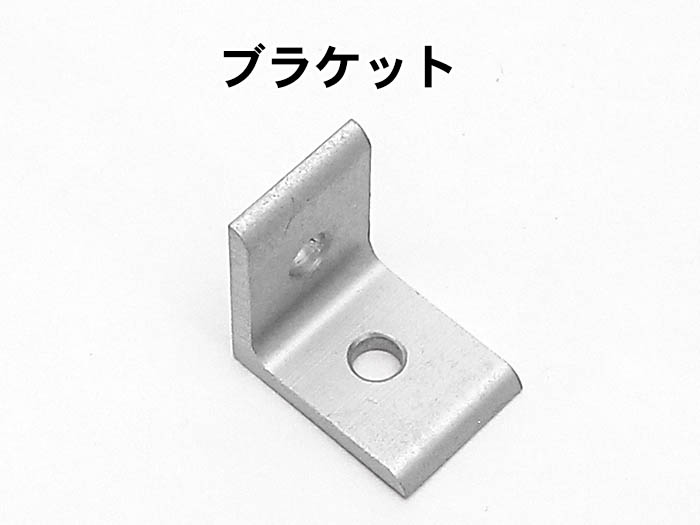

ブラケット

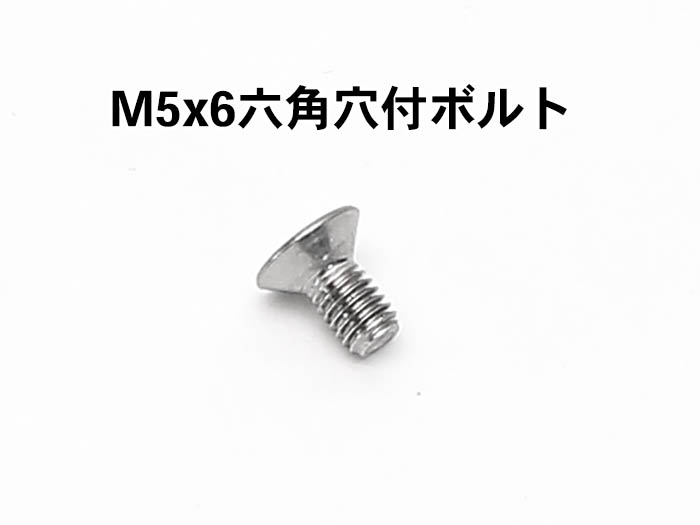

M5x6六角穴付皿ボルト

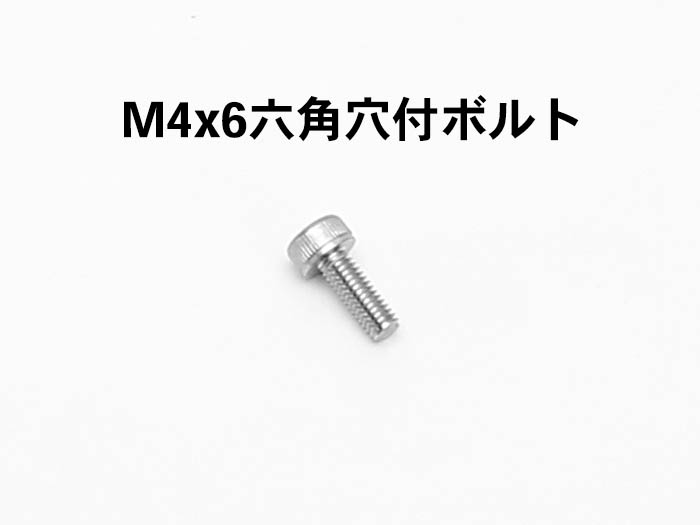

M4x6六角穴付ボルト

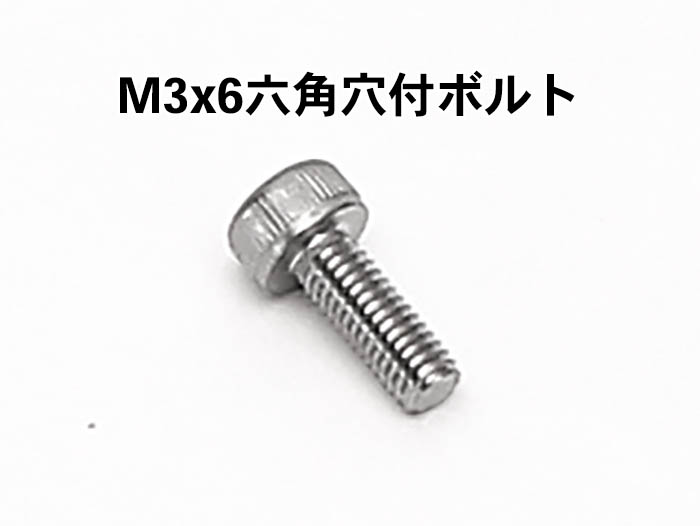

M3x6 六角穴付ボルト




部品名 数量
Front Cover 1
Left Cover 1
Right Cover 1
Middle Cover 1
Bottom Cover 1
Fixing plate 2
座付ソケット 1
ブラケット 8
M5×6 六角穴付ボルト 16
M4x6六角穴付ボルト 4
M3x6 六角穴付ボルト 8



本体組立

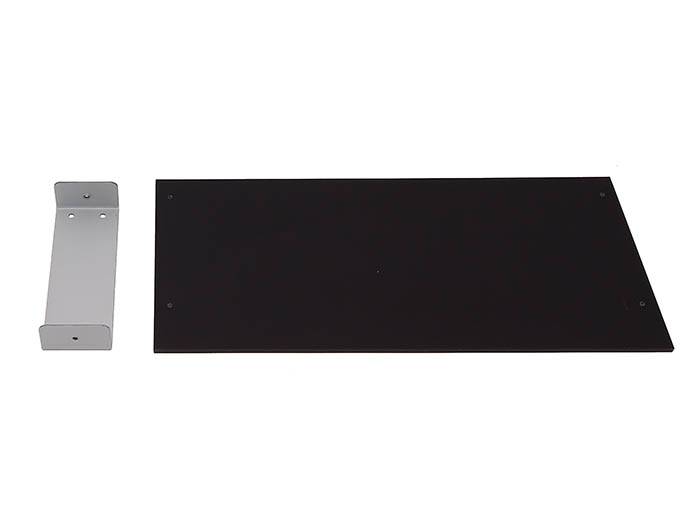

Front CoverにFixing PlateをM3x6 六角穴付ボルトで取り付けます。
※アクリルのネジ穴は強く締めると破損しやすいのでご注意ください。
FrontCoverにFixingplateを取り付け


反対側も取り付けます。

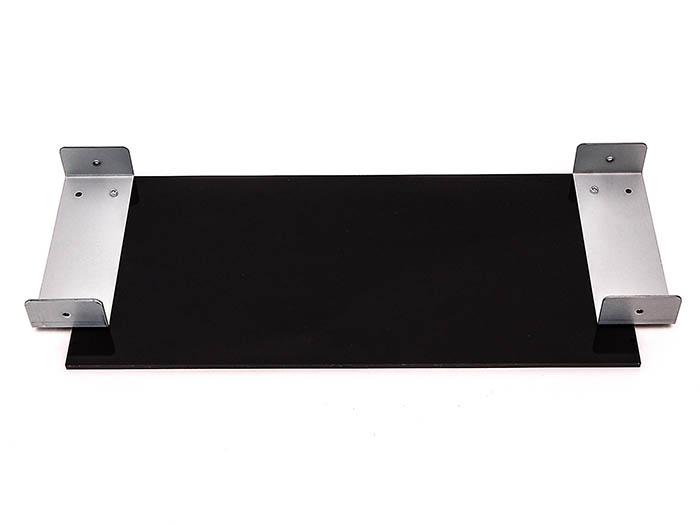

Fixing plate両側取り付けの引き写真


Left CoverとFixing PlateをM3x6六角穴付ボルトで取り付けます。
※Left CoverとRight Coverは似ている為、ご注意ください。

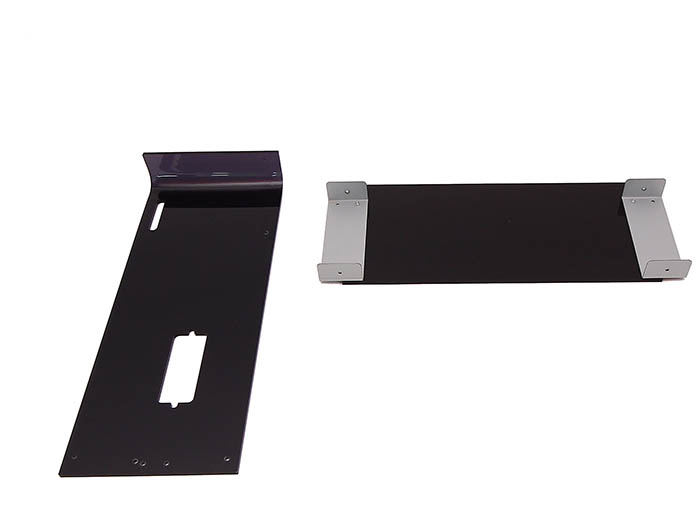

FrontCoverとLeftCoverを連結


Right CoverもLeft Coverと同様にFixing PlateにM3x6六角穴付ボルトで取り付けます。
FrontCoverとLeftCoverを連結

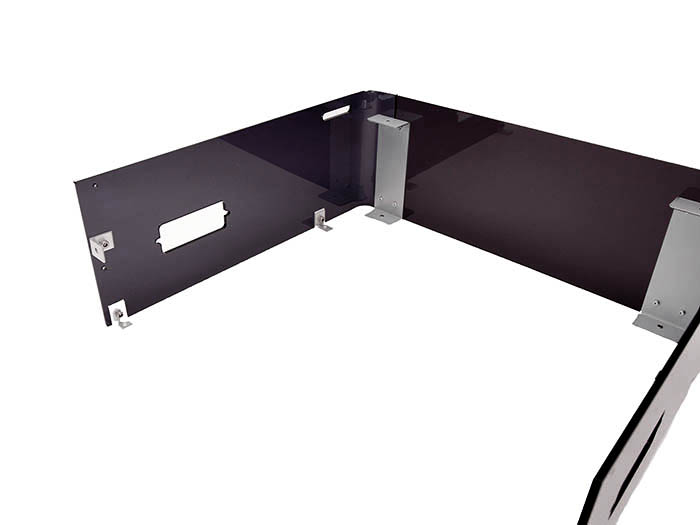

写真を参考にLeft Coverにブラケットを計3か所に取り付けます。ネジはM5x6六角穴付ボルトをご使用ください。

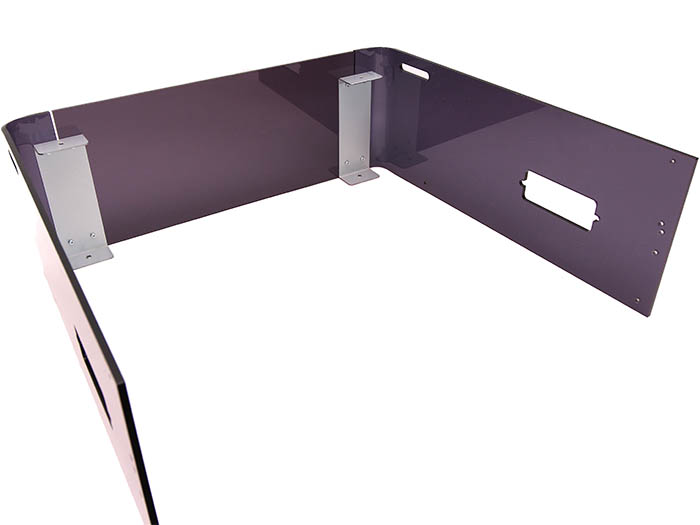

LeftCoverにブラケット取り付け写真

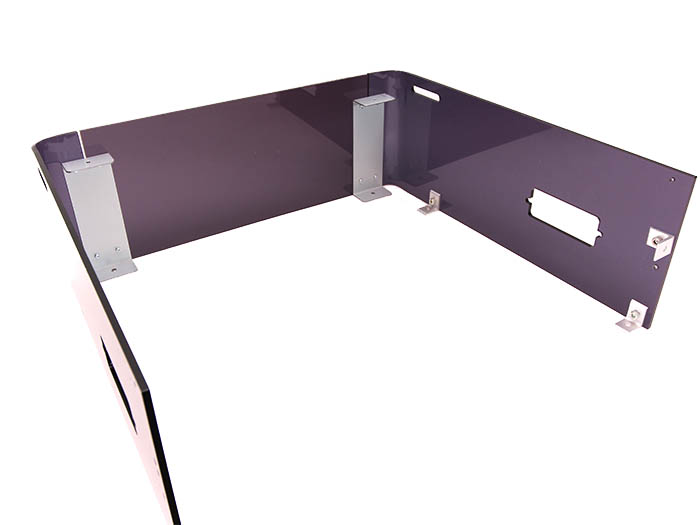

Right Coverにブラケットを計3か所取り付けます。ネジはM5x6六角穴付ボルトをご使用ください。
RightCoverにブラケットを取り付けて写真


前工程でLeft CoverとRight Coverに取り付けたブラケットでMiddle Coverを取り付けます。
M5x6六角穴付ボルトをご使用ください。

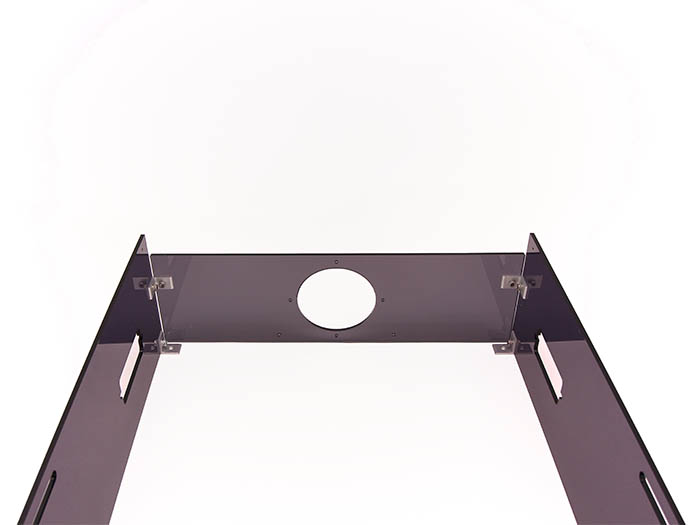

MiddleCoverと本体を連結


Middle Coverに座付ソケットを取り付けます。M4x6六角穴付ボルトをご使用ください。

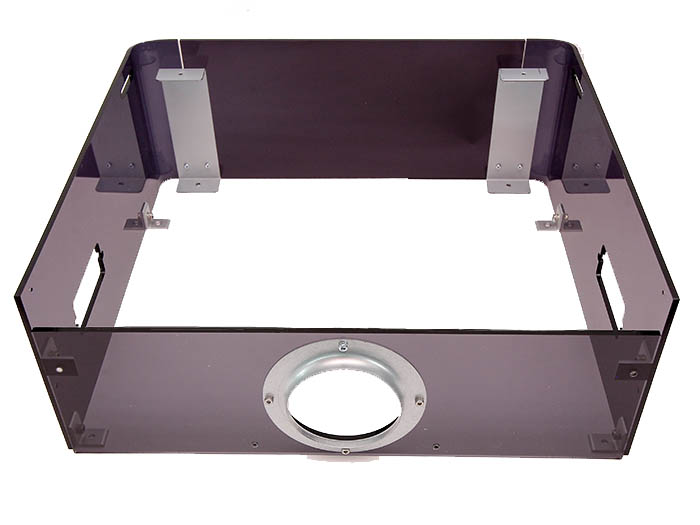

取り付け後写真

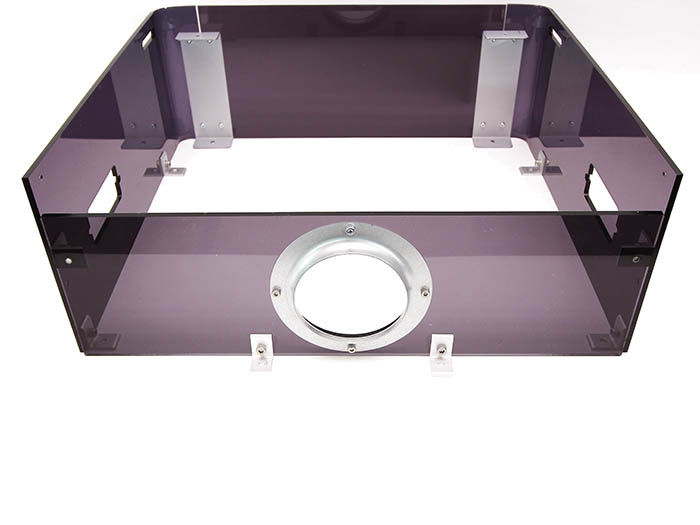

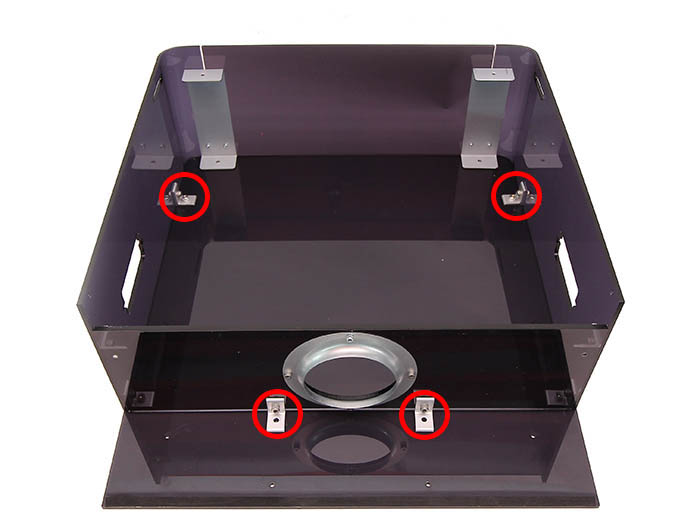

Middle Coverにブラケットを計2か所取り付けます。
取り付け位置は写真を確認してください。
取り付け後写真

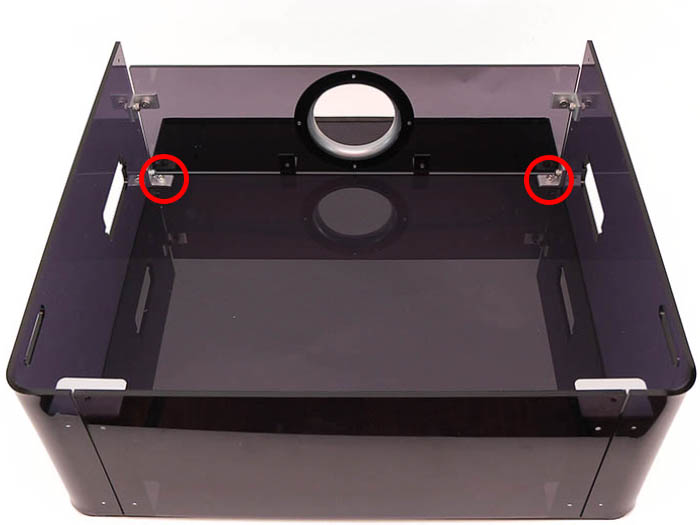

Bottom Coverを取り付けます。
事前に取り付けたブラケット計6か所をM5x6六角穴付ボルトで取り付けます。
取り付け場所6か所が見える写真

取り付け場所6か所が見える写真
