CO2用基板アップデートキット

このエントリーをはてなブックマークに追加

基板アップデートキット取り付け

フローセンサー

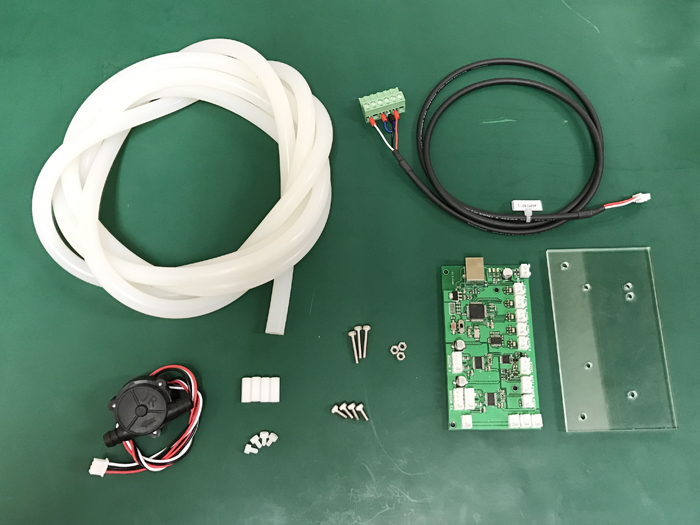

部品表

部品 詳細 数量
コントロール基板 1
基板変換用アクリル 1
六角スペーサー 取付済みの3個を含む 4
M3x5ナイロンネジ 取付済みの3個を含む 4
M3x8 六角穴付ボルト 取付済みの3個を含む 4
M3x18 六角穴付ボルト 3
M3 ナット 3
フローセンサー 1
水冷ホース 3m 1
Laser ケーブル 1



旧コントロール基板の取り外し

旧コントロール基板に接続しているケーブルをすべて取り外し、Inner acrylicから旧コントロール基板を取り外します。
旧コントロール基板の取り付けに使用していた六角スペーサーとM3x5ナイロンネジも取り外します。

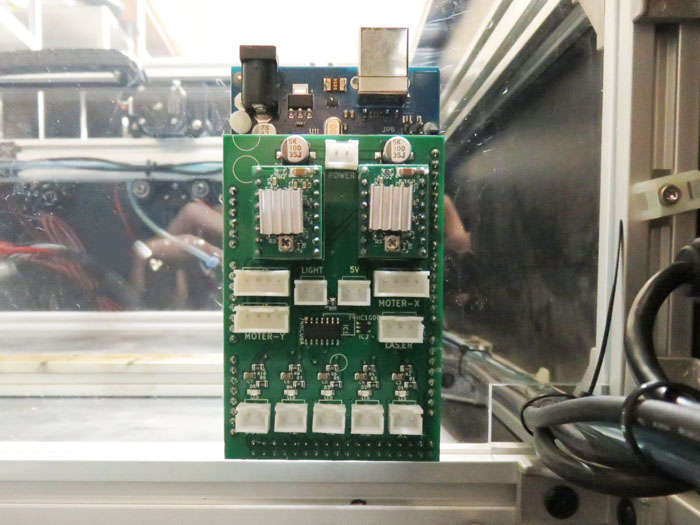

旧コントロール基板

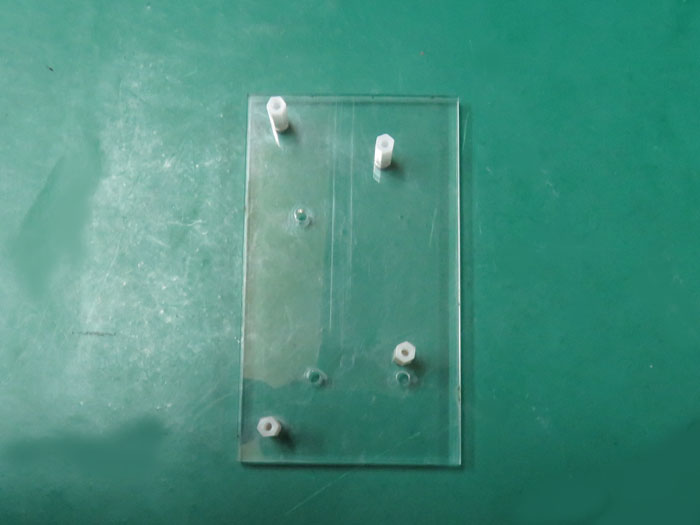

写真を参考に基板穴変換アクリルにM3x8 六角穴付ボルトと六角スペーサーを固定します。
※基板穴変換アクリルには向きがありますのでご注意ください。

アクリル向き

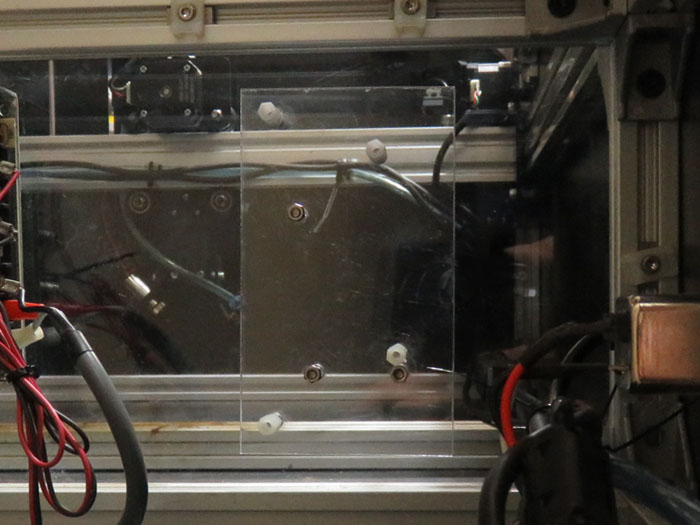

Inner acrylicにM3x18 六角穴付ボルトとM3 ナットで基板穴変換アクリルを取り付けます。
基板穴変換アクリル取り付け

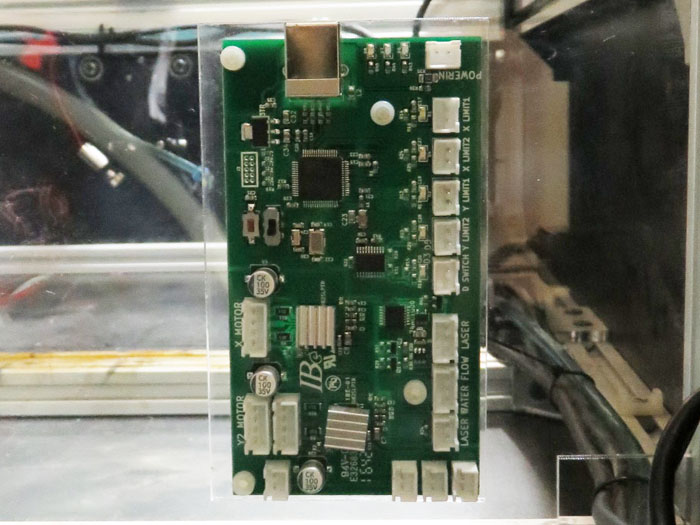

コントロール基板をM3x5ナイロンネジで固定します。
コントロール基板固定

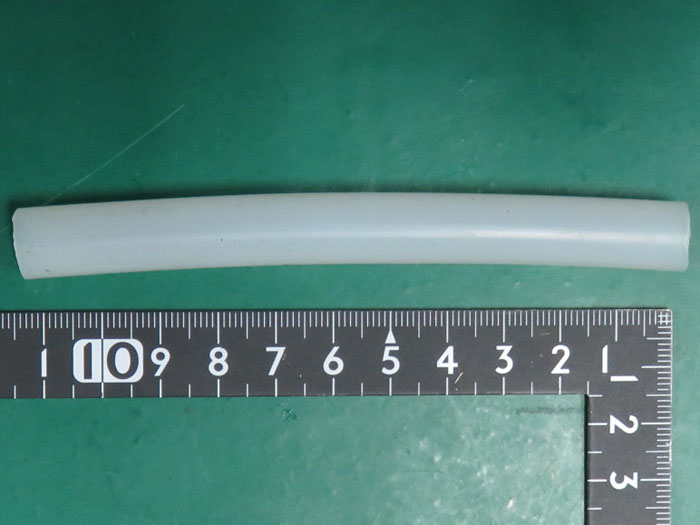

ホース3mから100mmを1本を切り出します。

ホース100mm

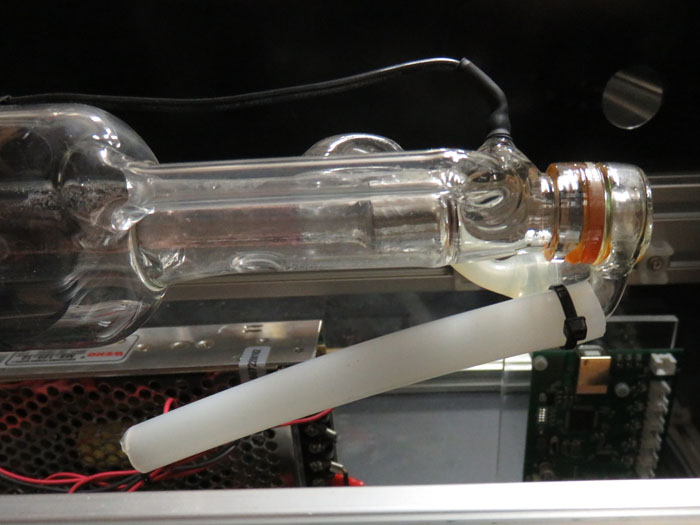

レーザー管照射口側に100mmホースを取り付けます。

レーザー管照射側

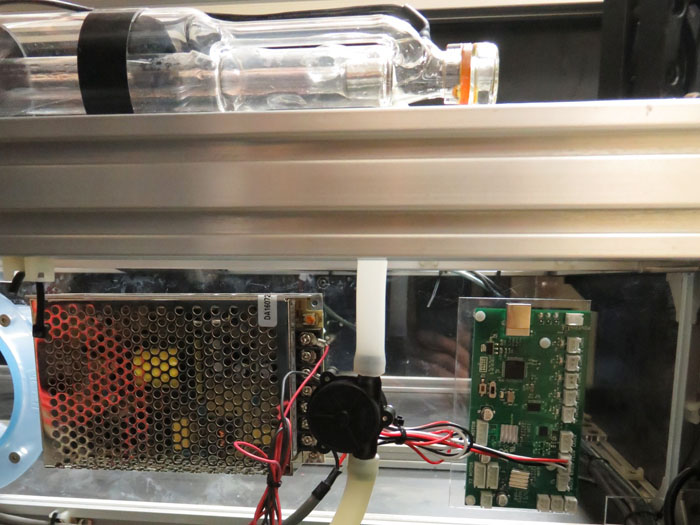

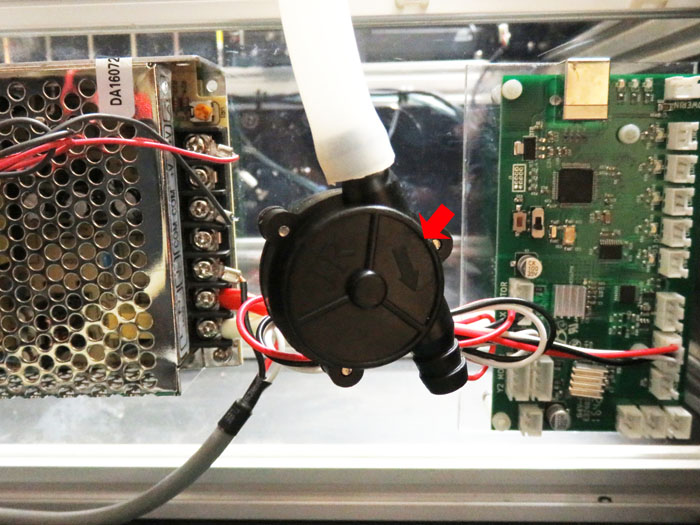

フローセンサーを100mmホースにつなぎます。
※フローセンサーには向きがあります。
矢印の方向に水が流れると正常動作します。
ご注意ください。

フローセンサー向き

残りのホースをレーザー管冷却キットのポンプにつないでください。

フローセンサー下側ホース

※水の循環方向はレーザー管の非照射口から入り照射口から出る流れにしてください。
逆の流れになりますとフローセンサーが機能しませんのでご注意ください。

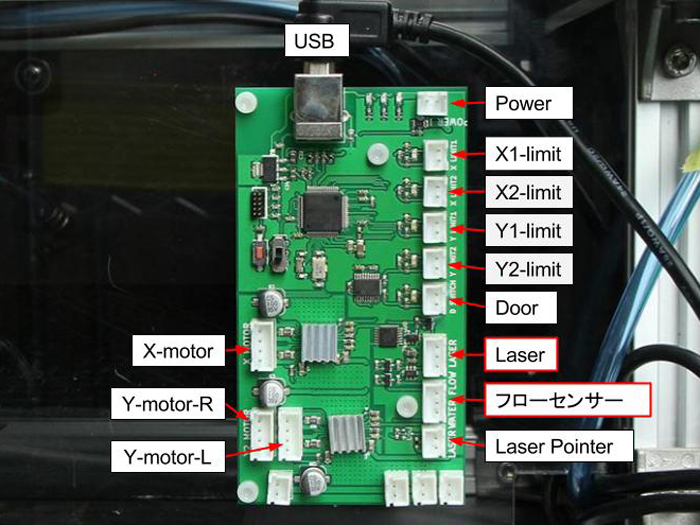

配線は以下写真のようにお願いします。
なお、フローセンサーとLaser ケーブルは今回、追加変更がございますので名称表記を赤枠にしております。
配線表

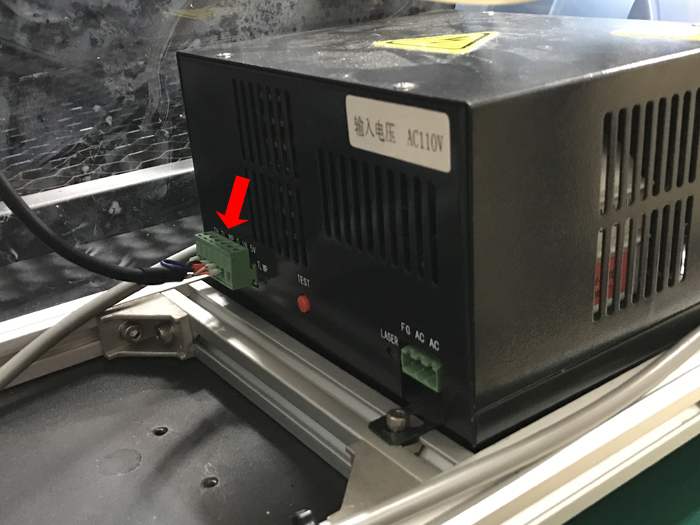

Laser ケーブルは今までお使いいただいたものと取り替えてお使いください。
レーザー電源


以上で完了です。
