組立済み調整 マニュアル

組立済み調整マニュアル

組立済みマニュアル

六角レンチ・スパナ

部品表

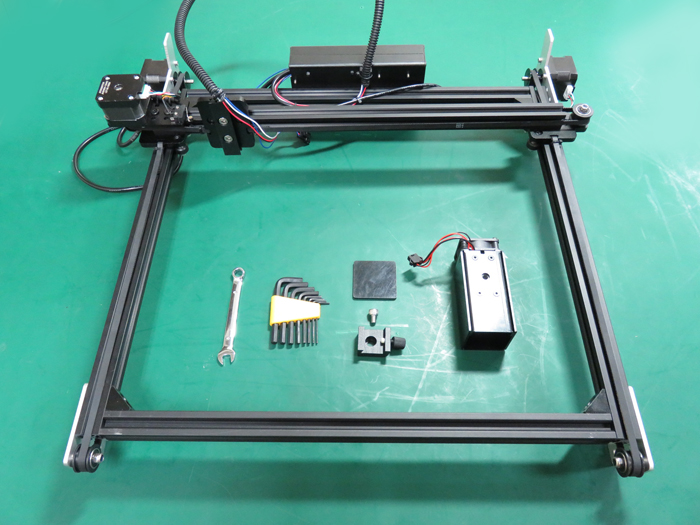

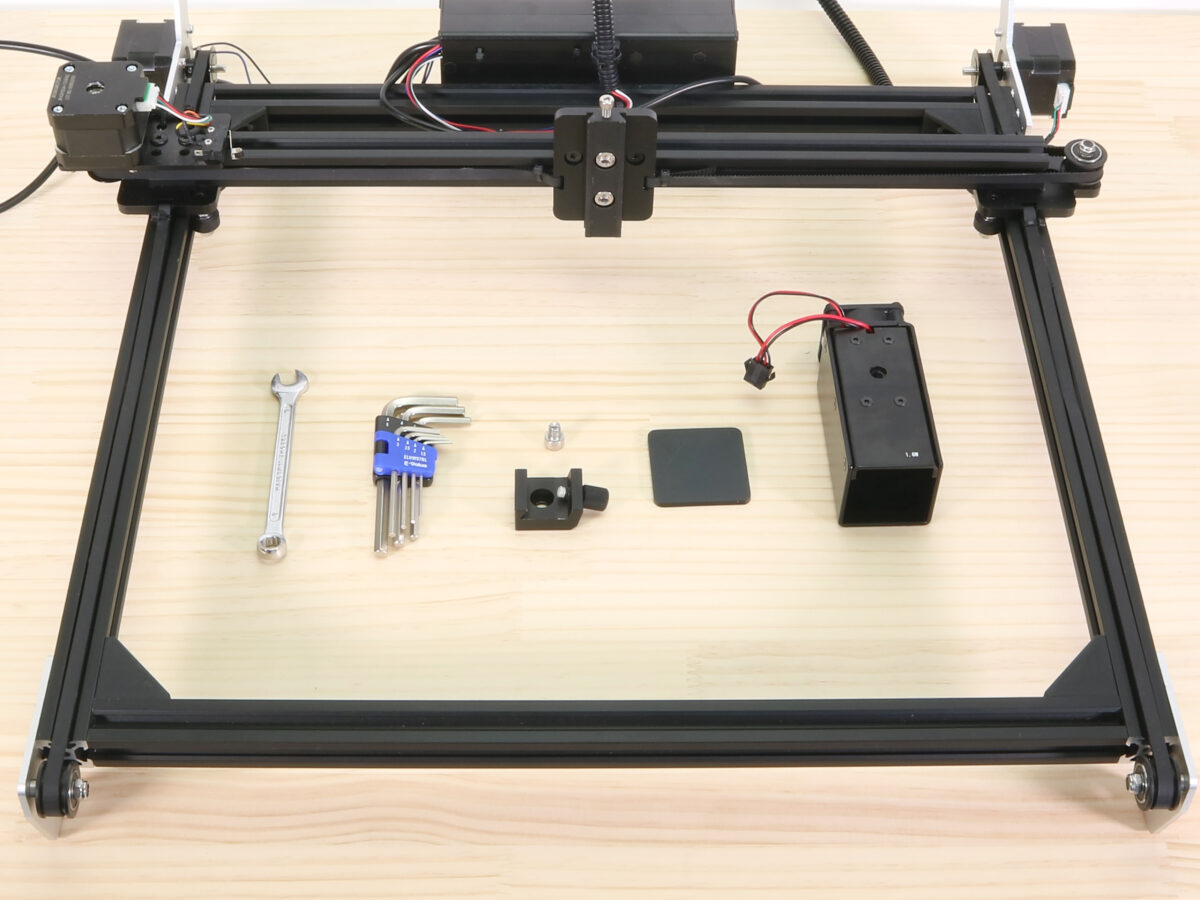

部品 詳細 数量
本体(組立済み) 1
六角レンチ 1
スパナ 1



加工ヘッドの取り付け

光学キャリア水平調整

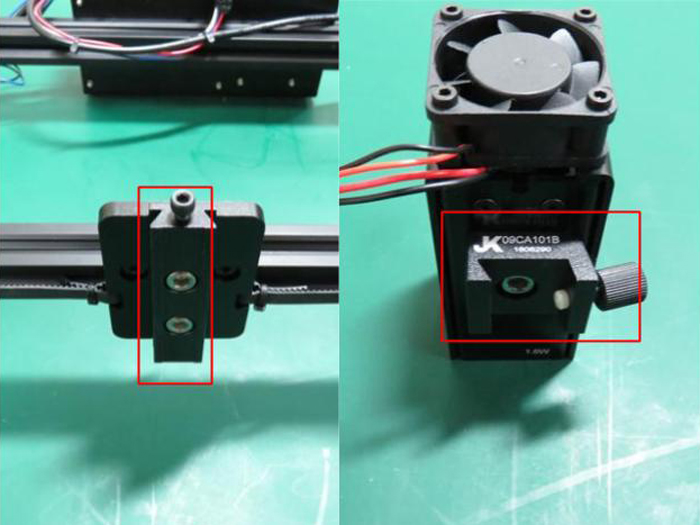

光学キャリアを取り付ける。
※平らな場所で取り付けをしてください。

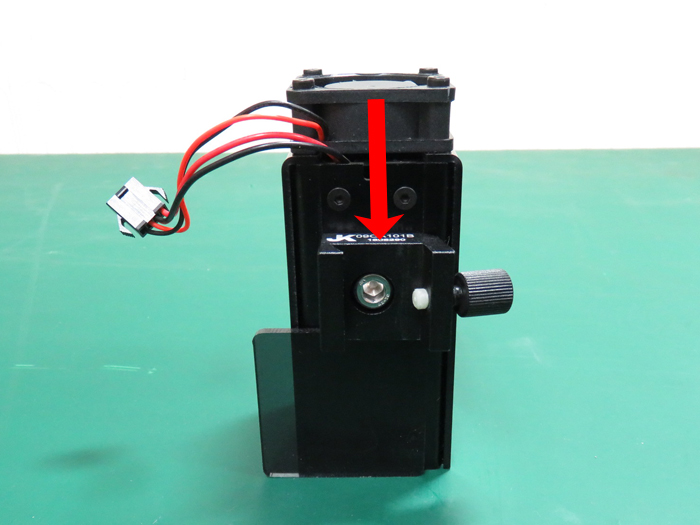

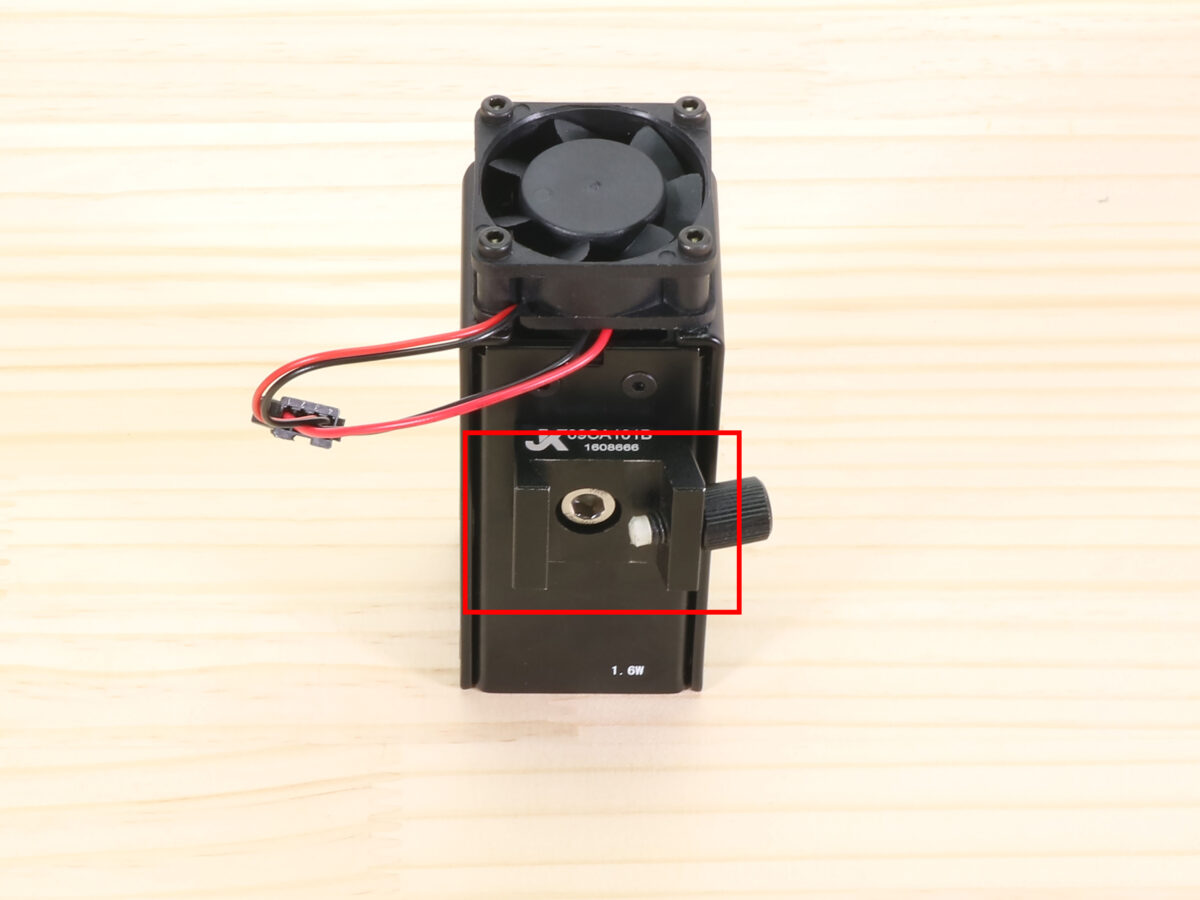

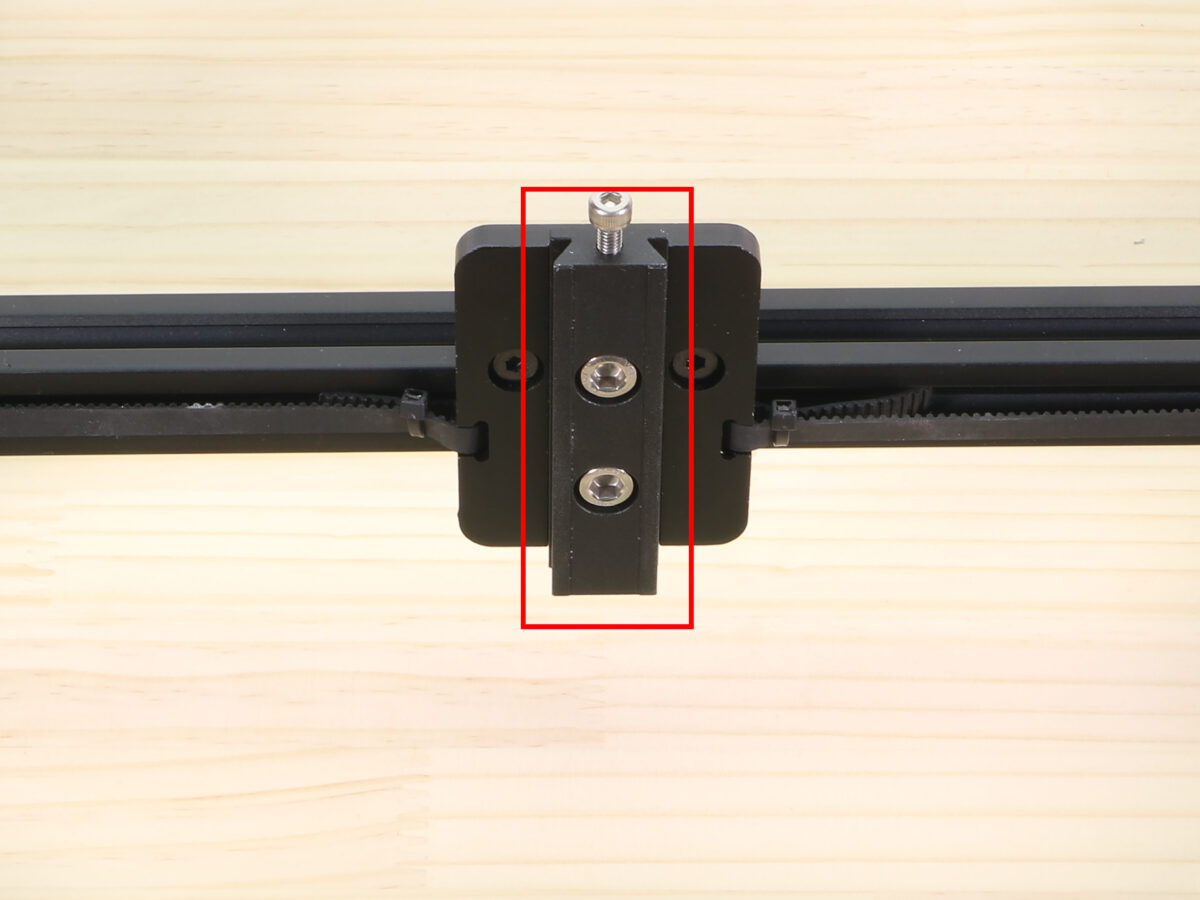

光学キャリアをレーザーユニット中央のネジ穴に仮止めしておきます。光学キャリアが傾かないように矢印方向に押さえつけながらM6×8 六角穴付きボルトを締めて固定してください。

光学ステージ

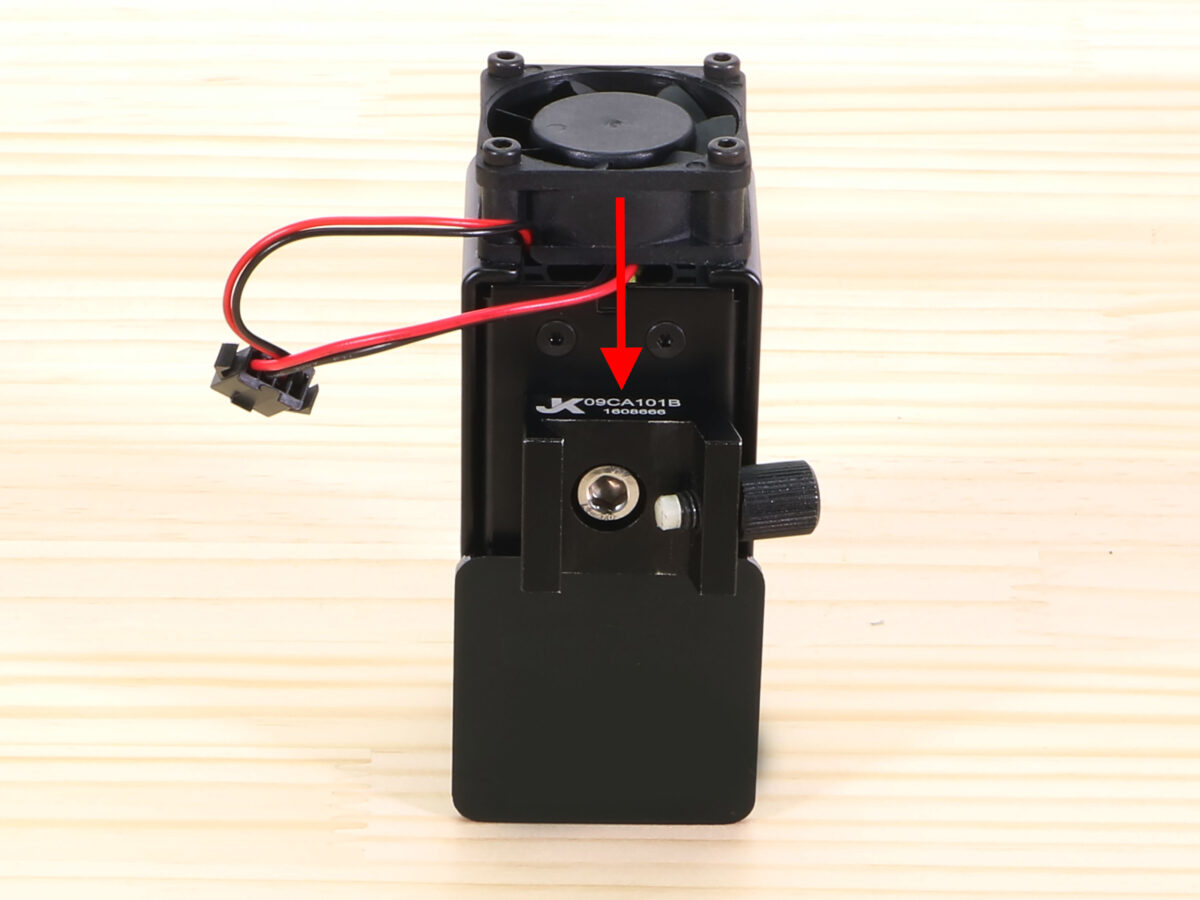

レーザーユニット
光学ステージ(本体mini v plate_C上設置)と光学キャリア(レーザーユニット上設置)で固定していきます。

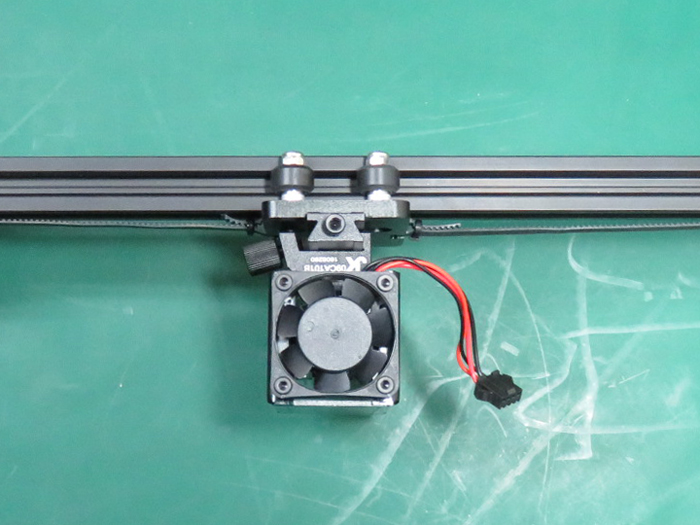

固定後上面


Laserケーブルとレーザーユニットを接続します。

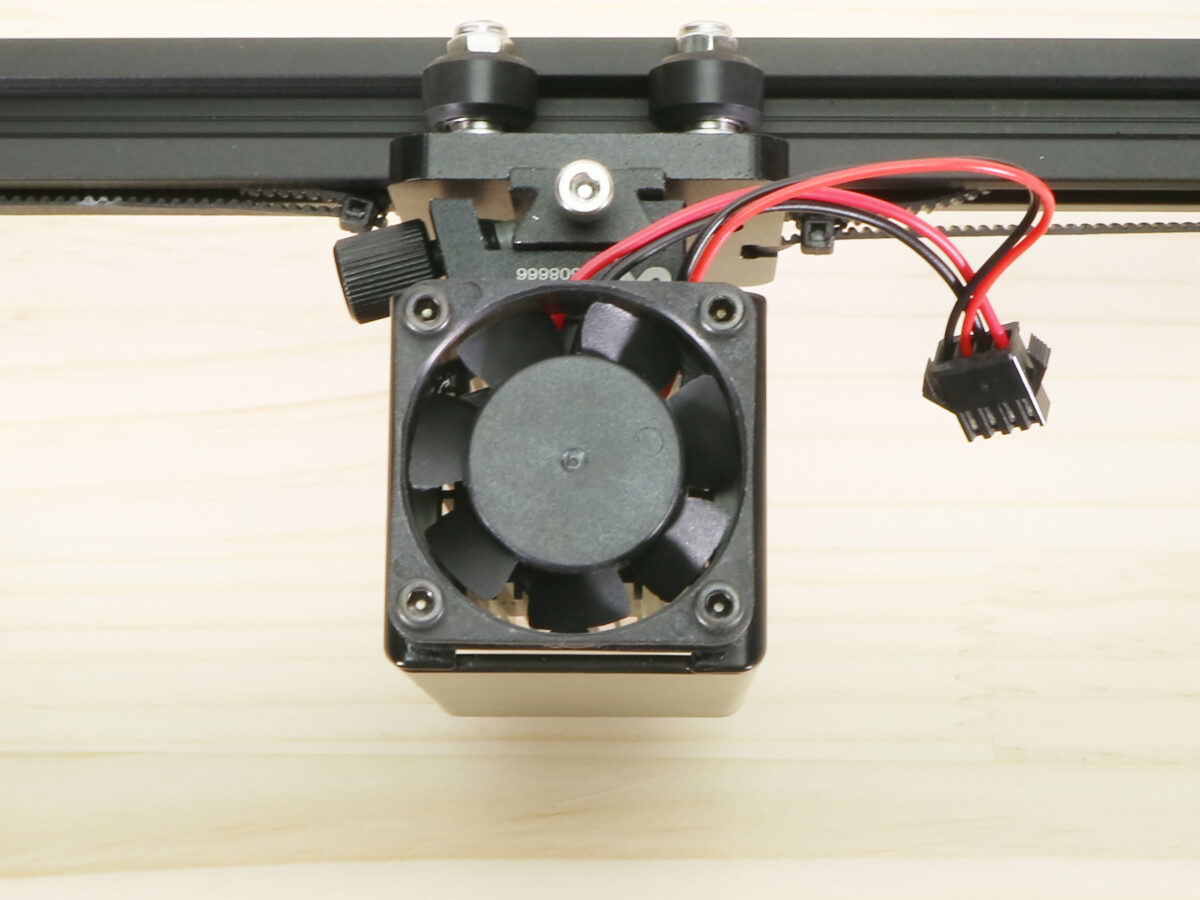

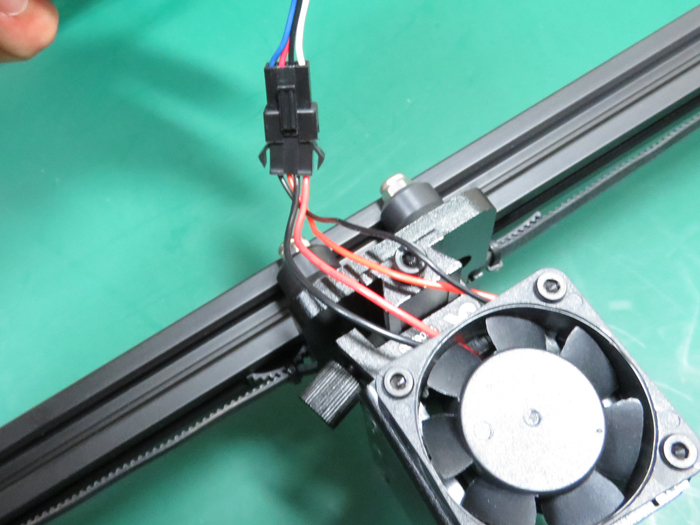

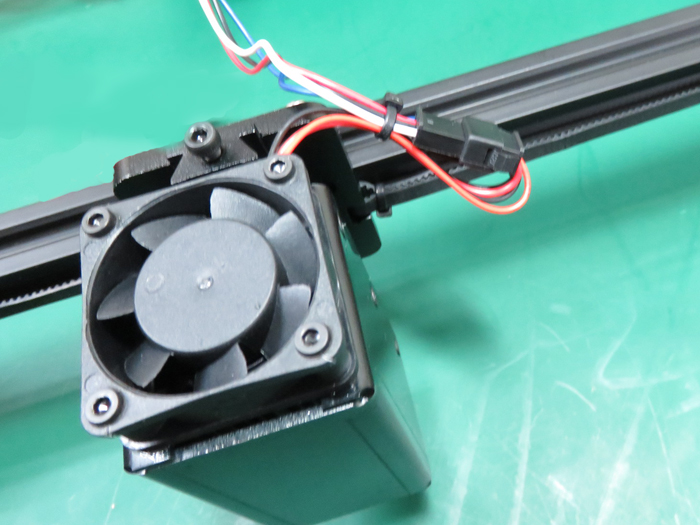

Laserケーブルとレーザーユニット接続

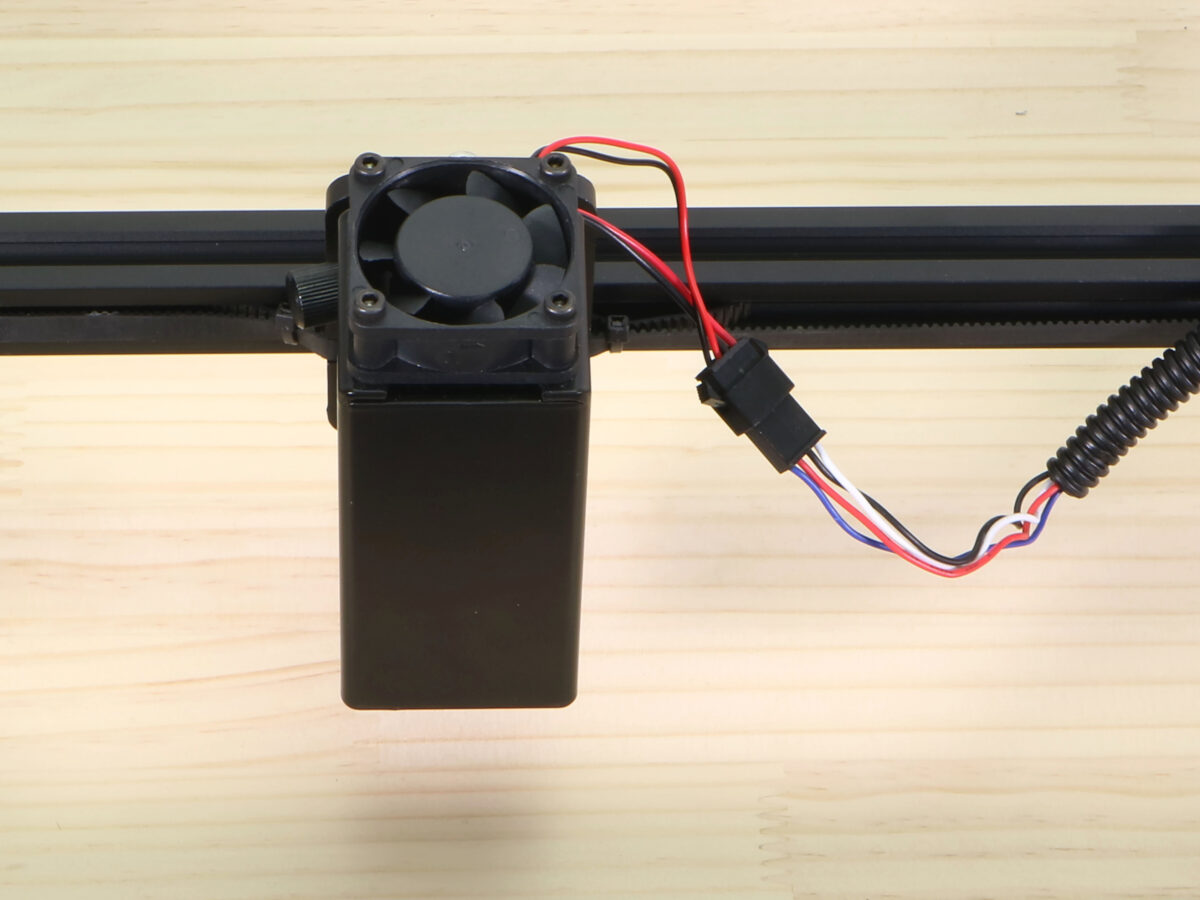

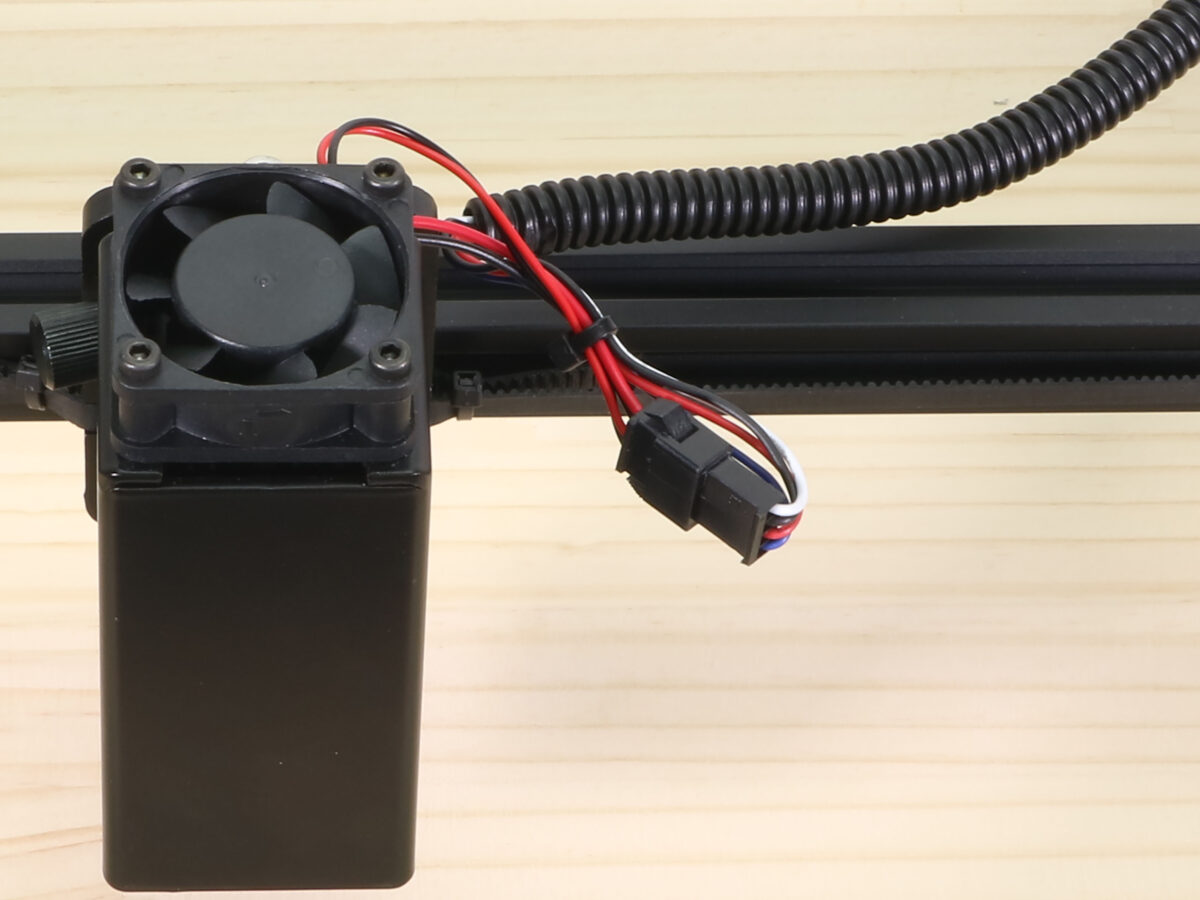

写真を参考にLaserケーブルを結束バンドでまとめます。

フレームのゆがみ確認

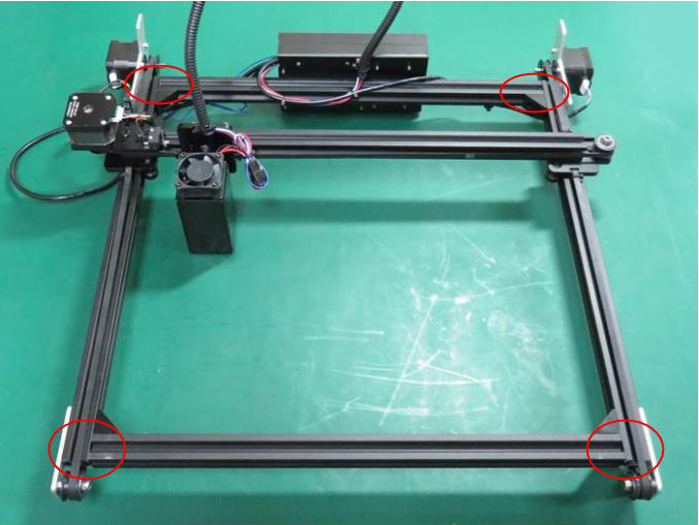

4か所歪み、ズレ確認

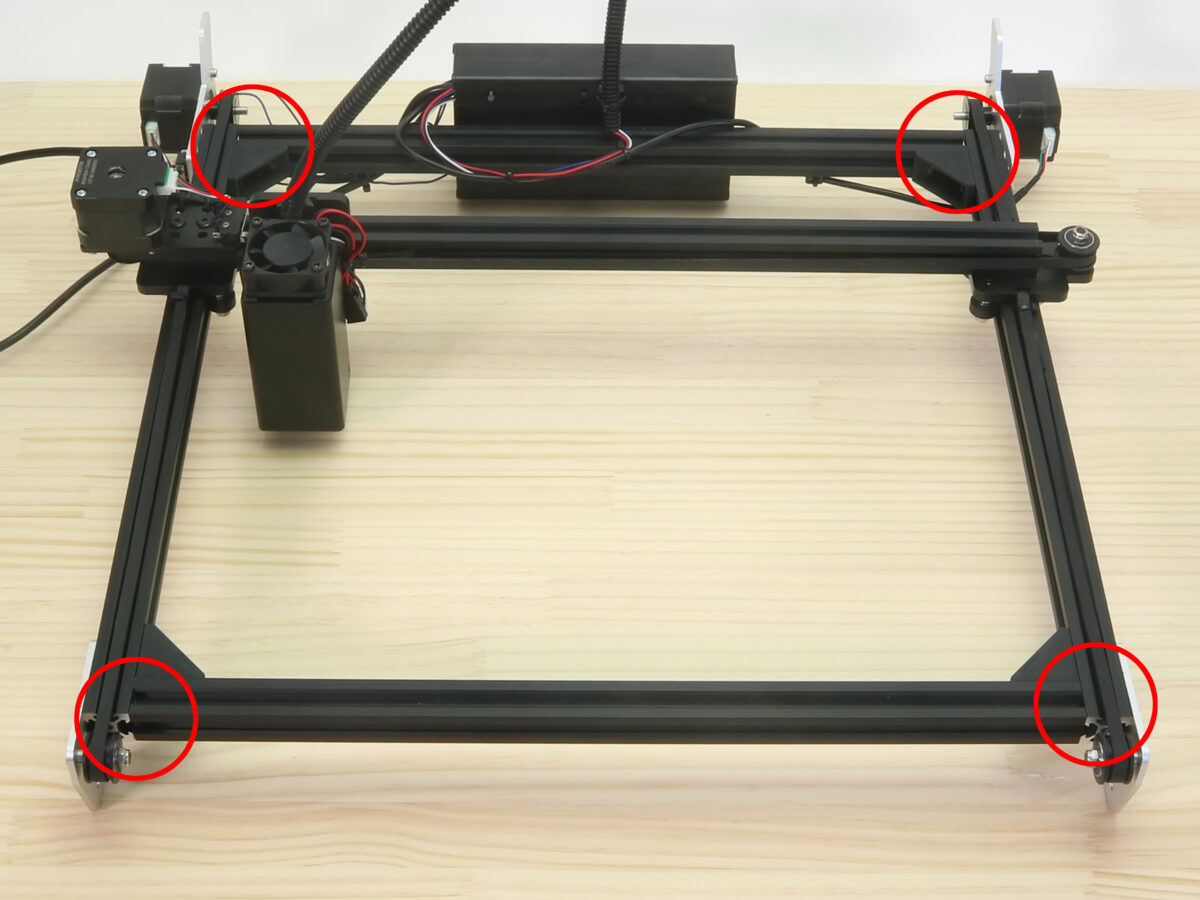

写真内赤丸部分のフレーム同士のつなぎ目がずれてないか確認してください。

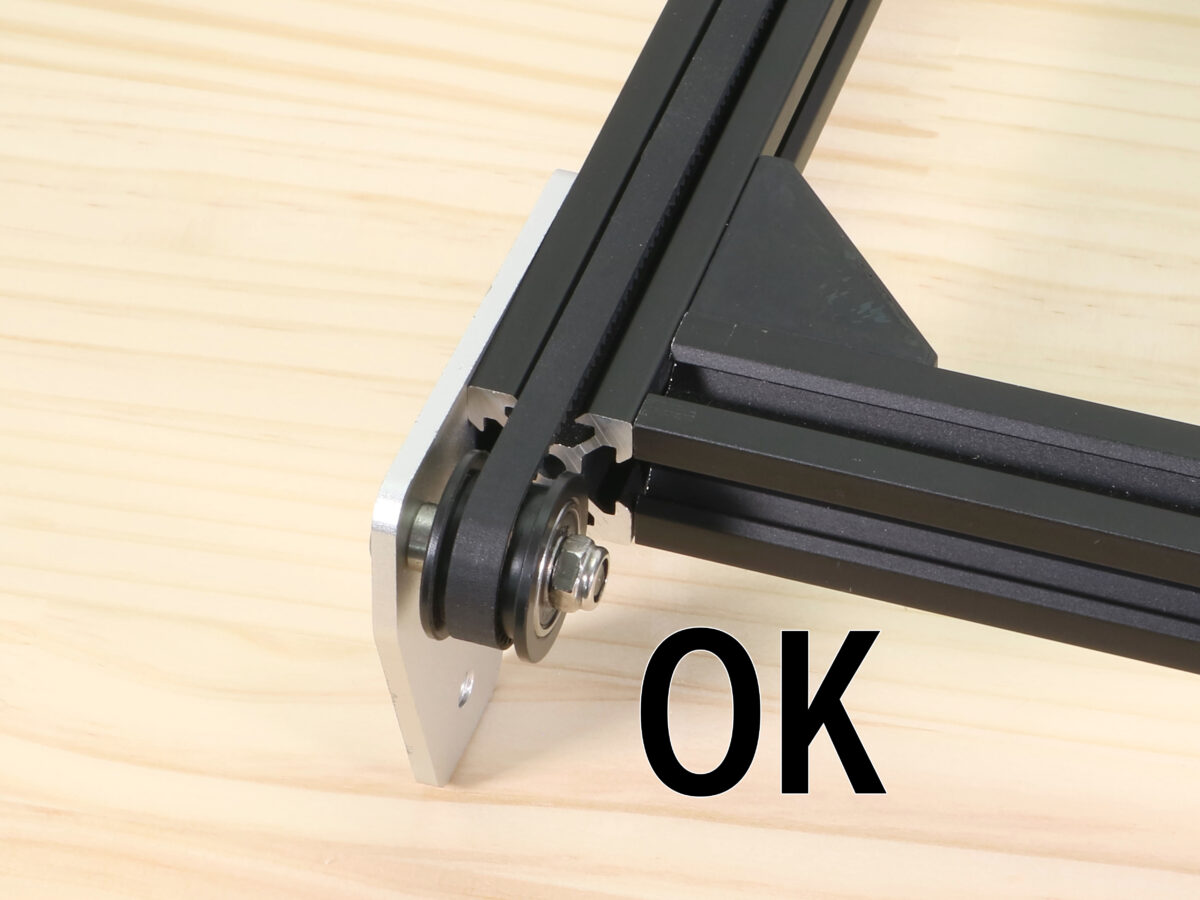

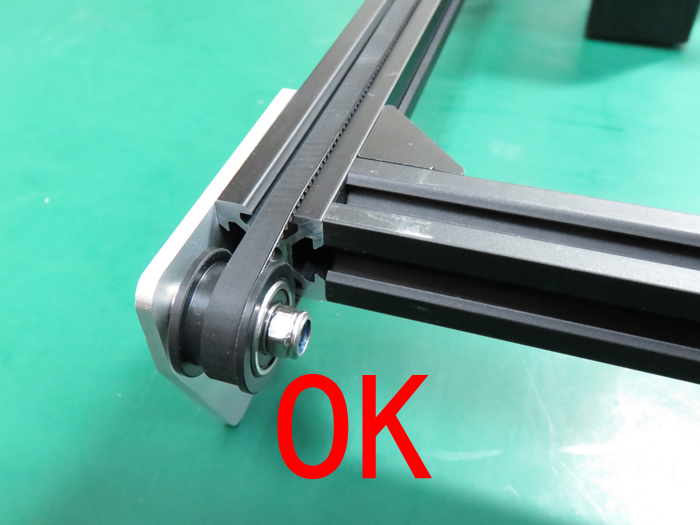

OKな例

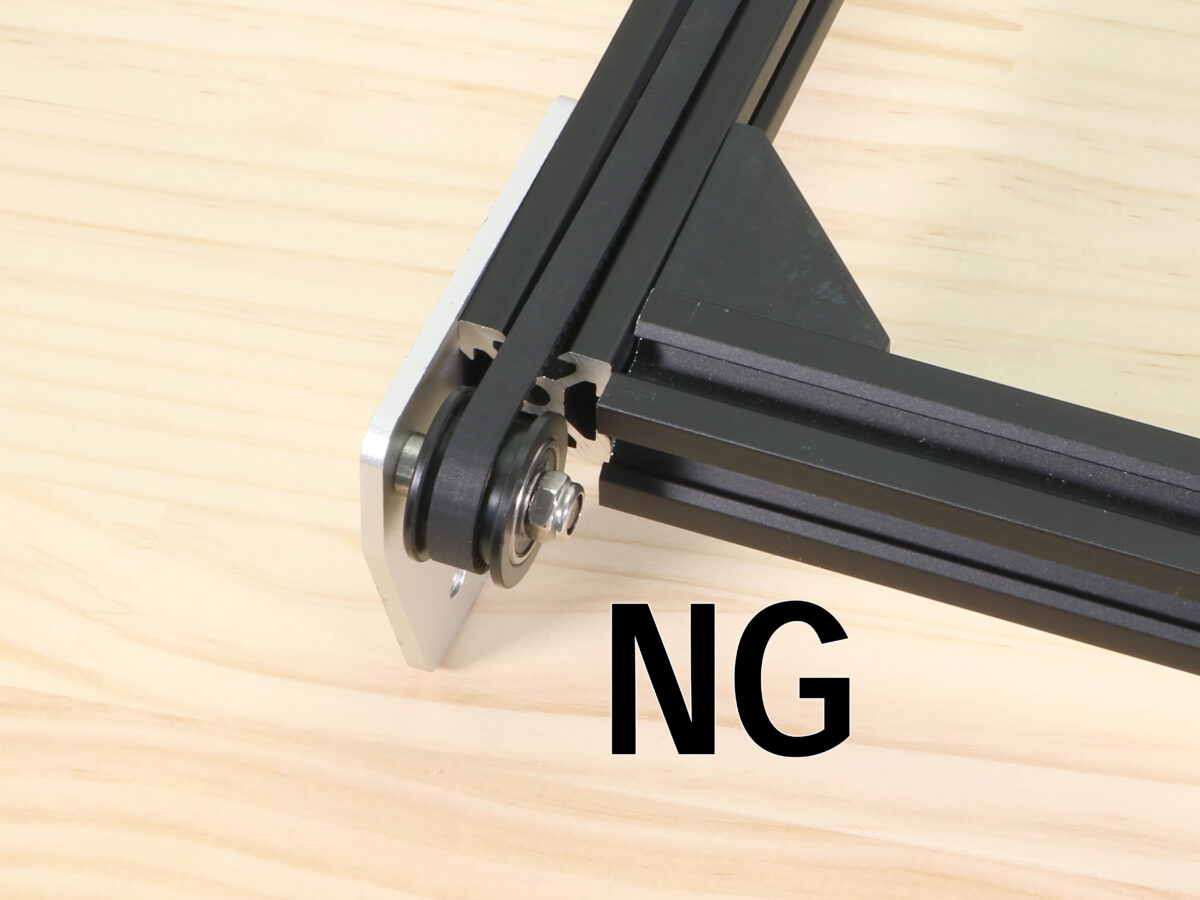

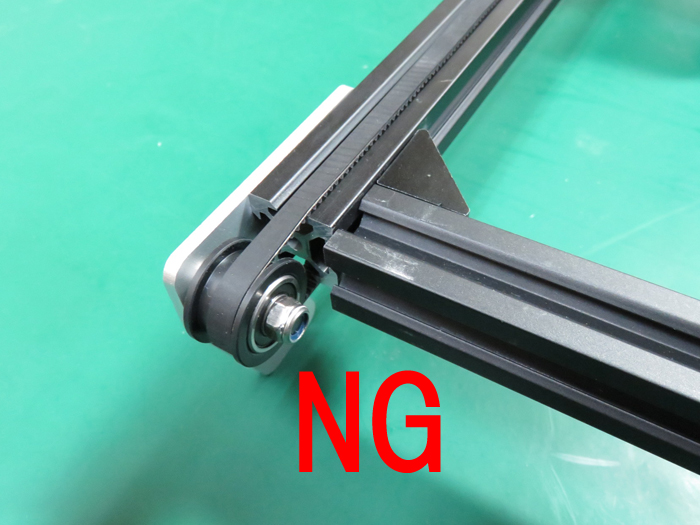

NGな例

ボルトの緩み確認

miniネジ場所

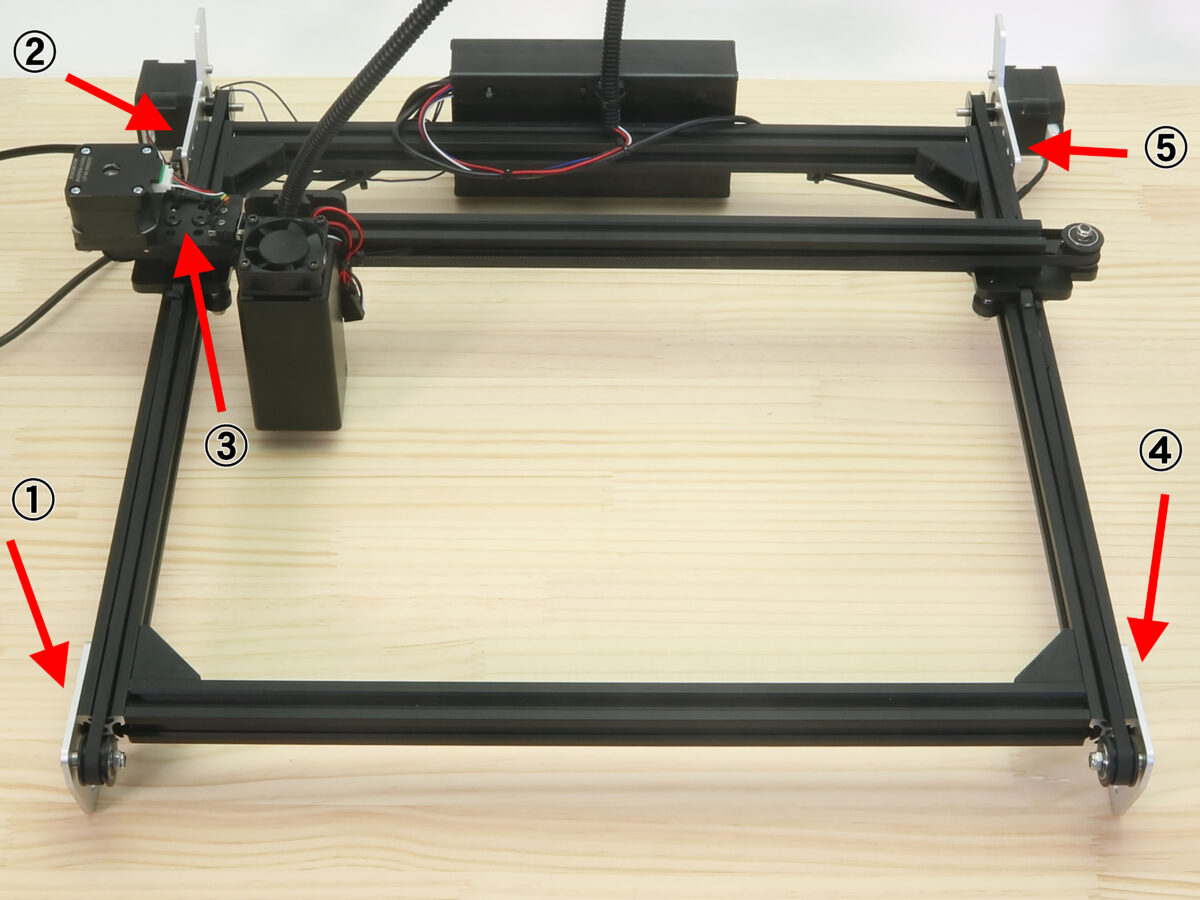

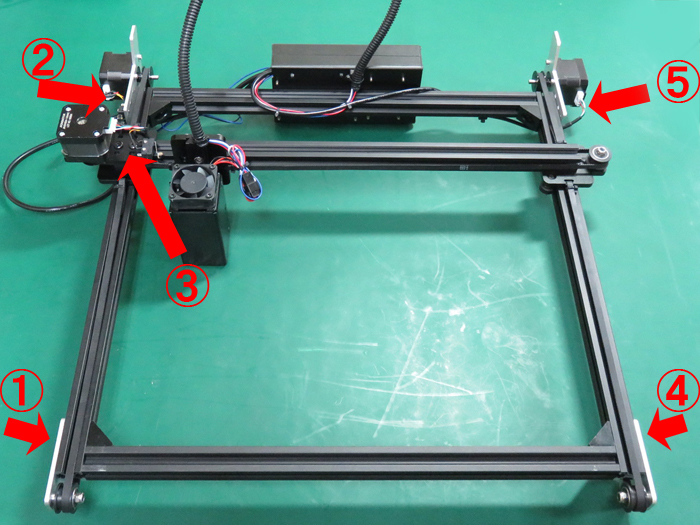

赤矢印部分の各ボルトの緩みを確認してください。
ネジの確認場所1番2点

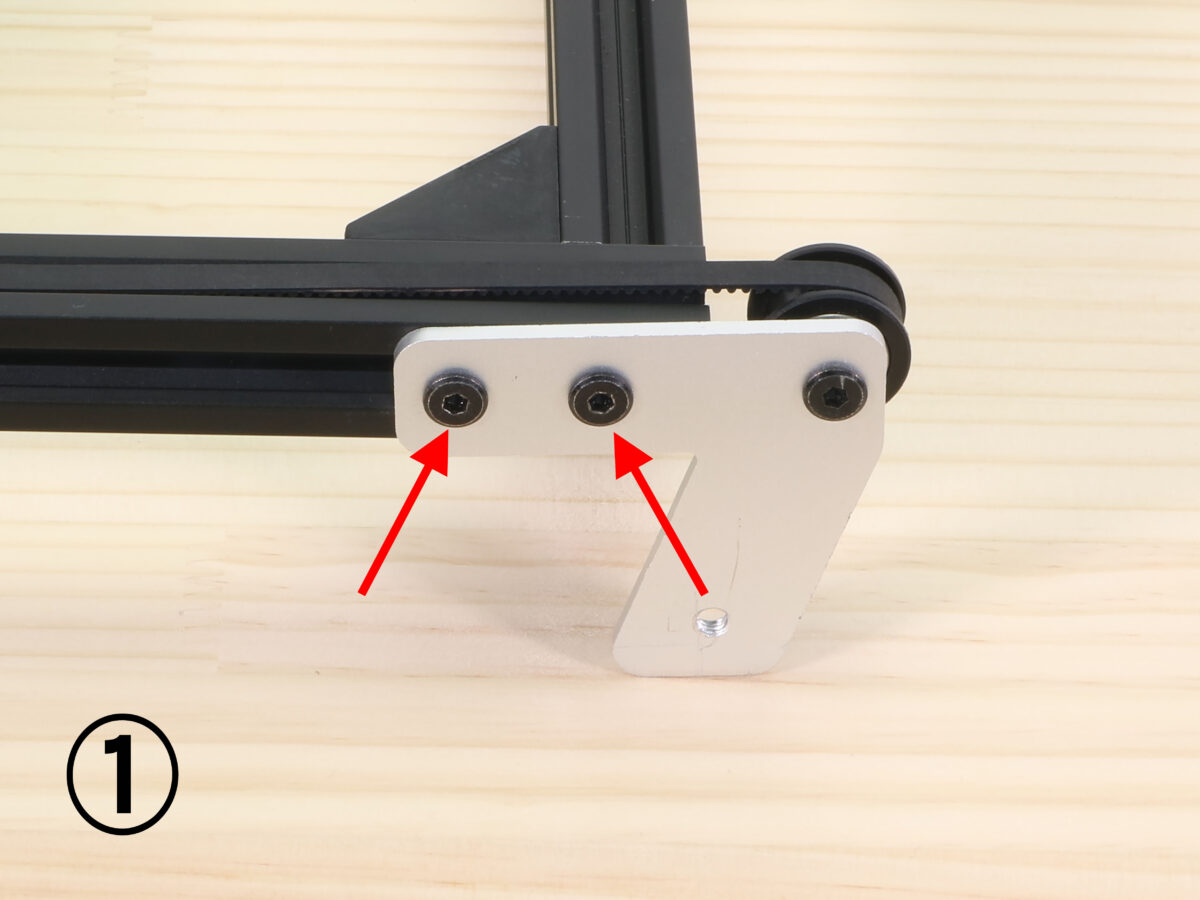

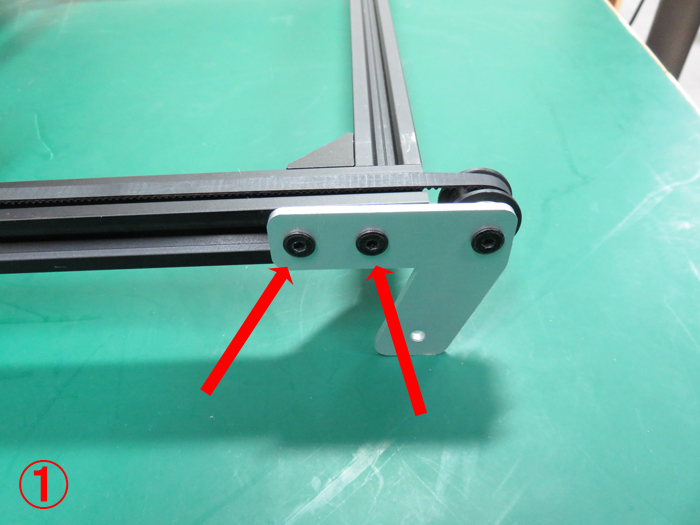

(1)idler pulley plate(左)を取り付けているM5x8 低頭ボルト2つを確認してください。
ネジの確認場所2番2点

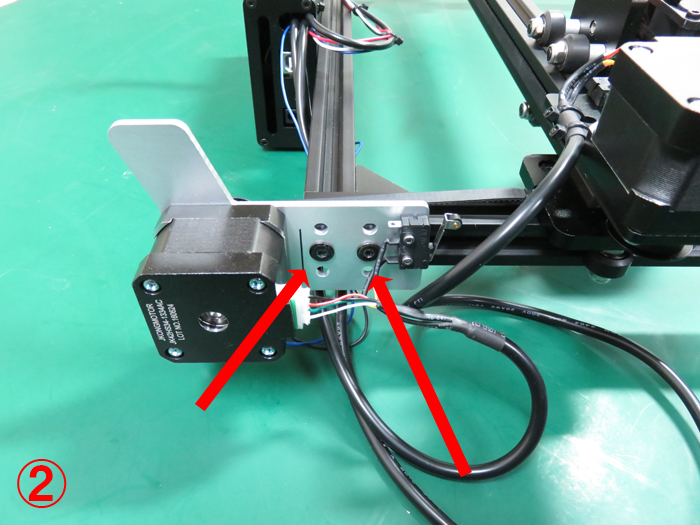

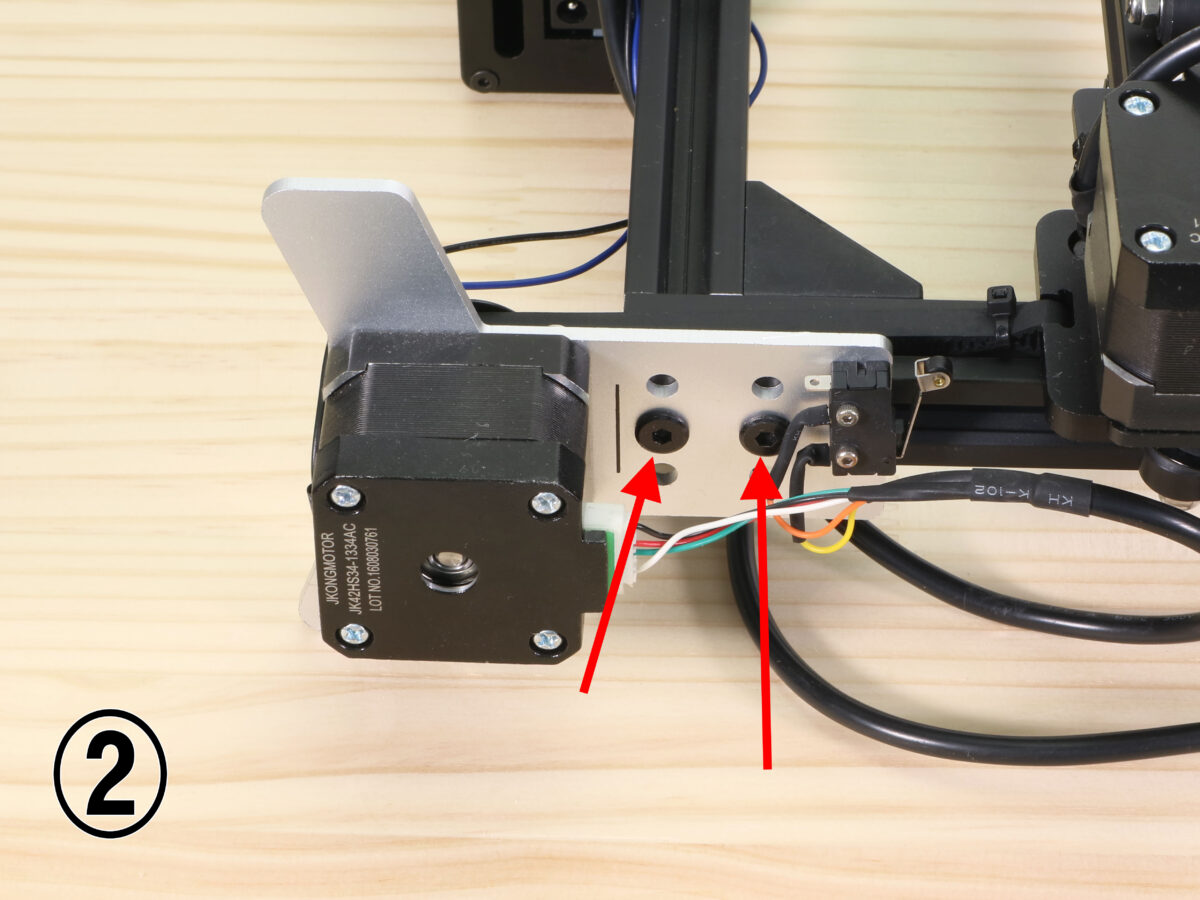

(2)Y軸モーターLの取り付けているM5x8 低頭ボルト2つを確認してください。
ネジの確認場所3番2点

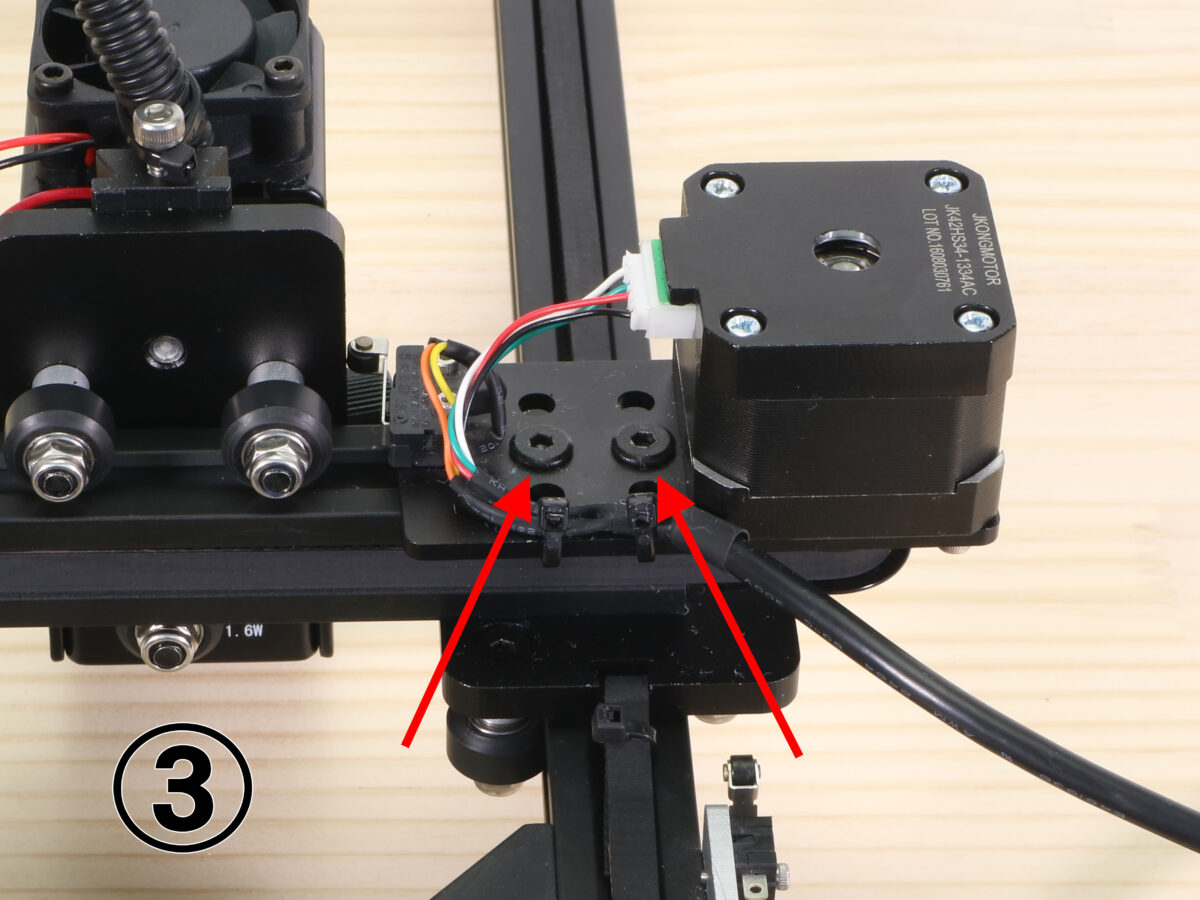

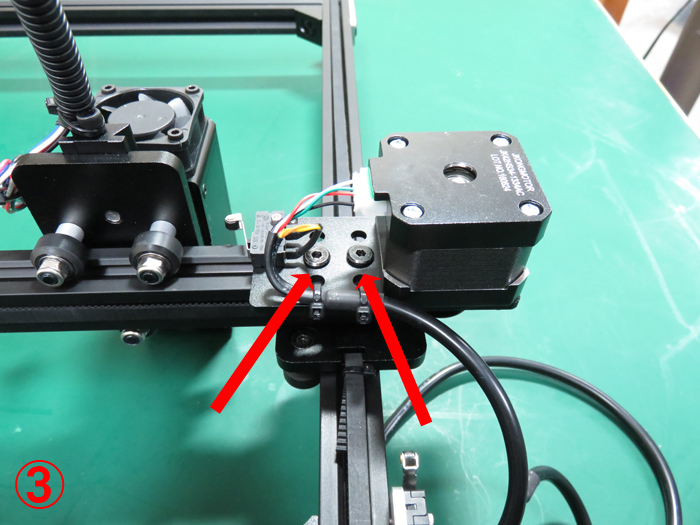

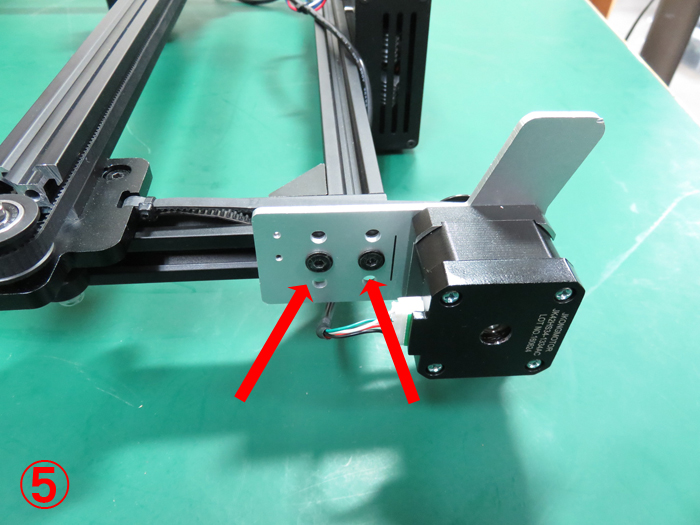

(3)X軸モーターを取り付けているM5x8 低頭ボルト2つを確認してください。
ネジの確認場所4番2点""

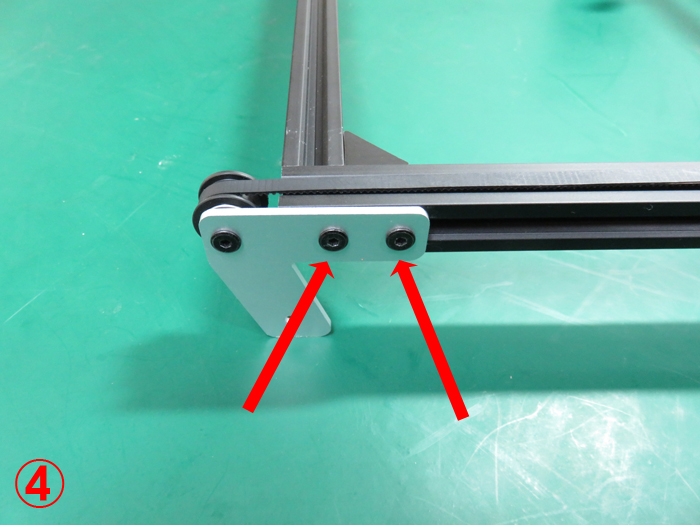

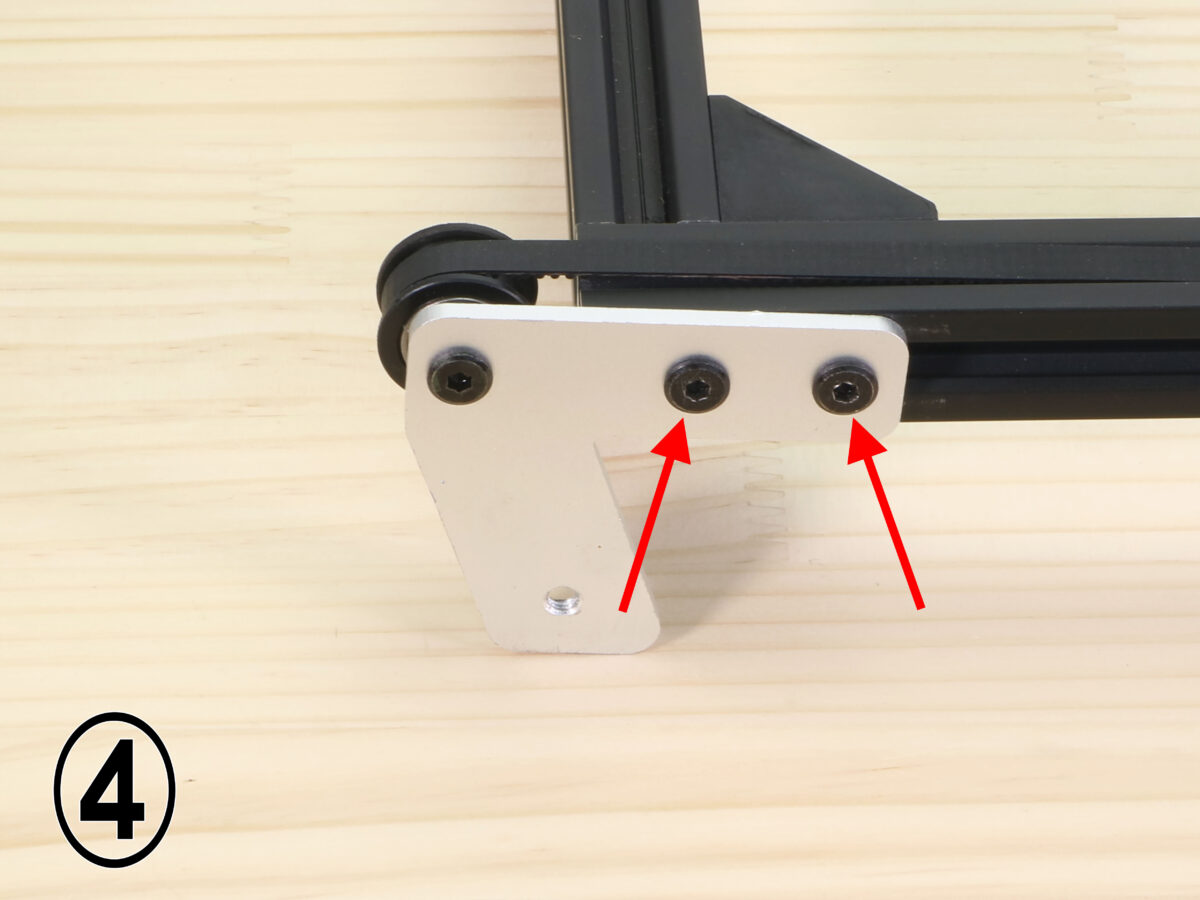

(4)idler pulley plate(右)を取り付けているM5x8 低頭ボルト2つを確認してください。
ネジの確認場所5番2点

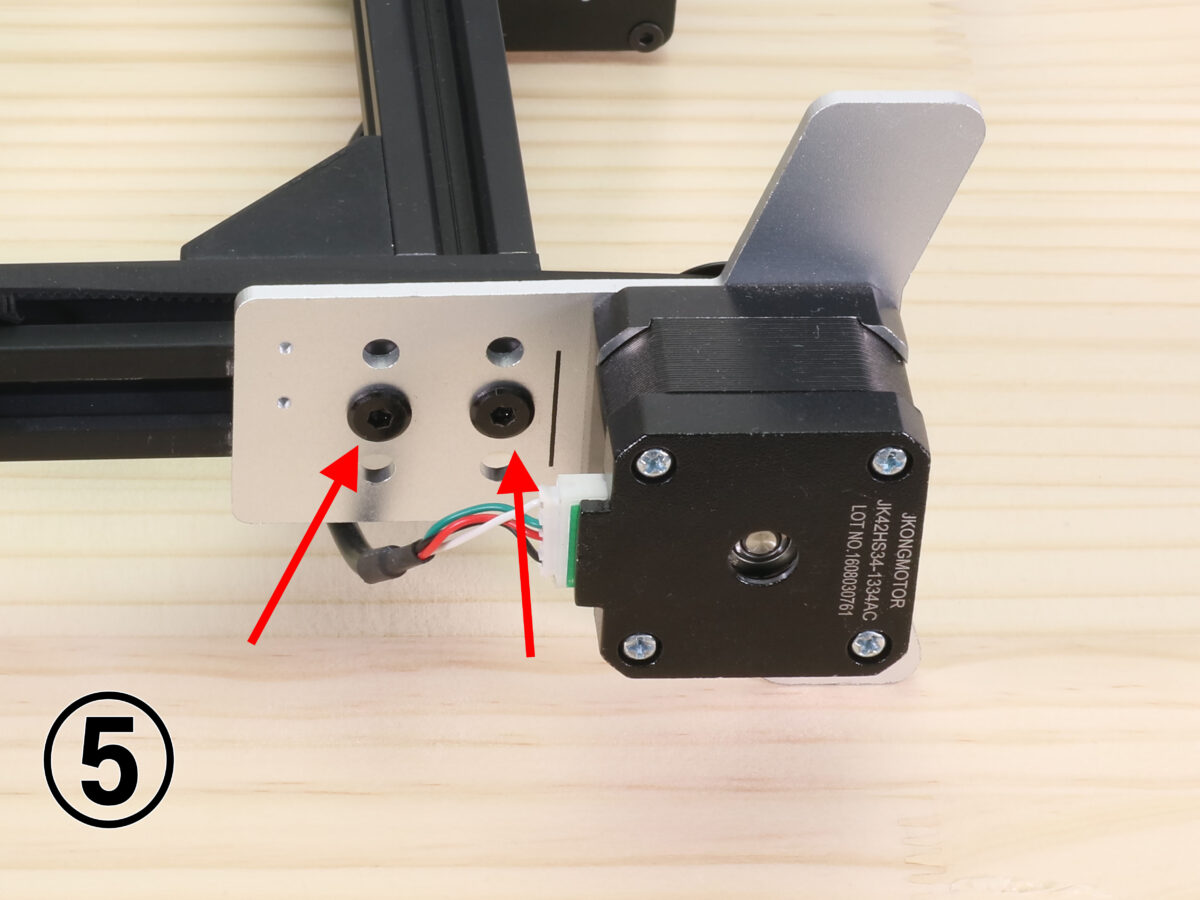

(5)Y軸モーターRの取り付けているM5x8 低頭ボルト2つを確認してください。

以上で確認は完了です。


FABOOL Desktop

FABOOLシリーズ専用ソフトウエアFABOOLDesktop(無料)をダウンロードおよびインストールの上ご使用ください

FABOOL Desktopのダウンロードはこちら

※ソフトウエアの使用にはアカウントの作成(ショップアカウントとは異なる)が必要になります。このアカウントはオフィシャルサイト内のフォーラムと兼用となります。

※詳しい使い方はマニュアルをご覧ください。

※問題が生じた場合はトラブルシューティングをご覧ください。
