PCB用ステンシル

作品アイデア
このエントリーをはてなブックマークに追加

組立式デスクトップレーザー加工機(カッター)「Smart Laser Mini」を使用して、PCB用のステンシルを作成できます。

ステンシルの素材には、カプトンシートなどを通常使用しますが、今回は、身近にあった車用日よけシートを使用します。
車用日よけシートには、透明タイプのものもありますが、「Smart Laser Mini」でカットする場合は、青色のレーザーですので、黒色のシートを使用します。
車用日よけシート

今回作成するPCB用ステンシルのSVGデータはこちらからダウンロードすることができます。

PCB用ステンシルのデータを「Smart Laser Mini」で読み込ませ、シートをセットします。

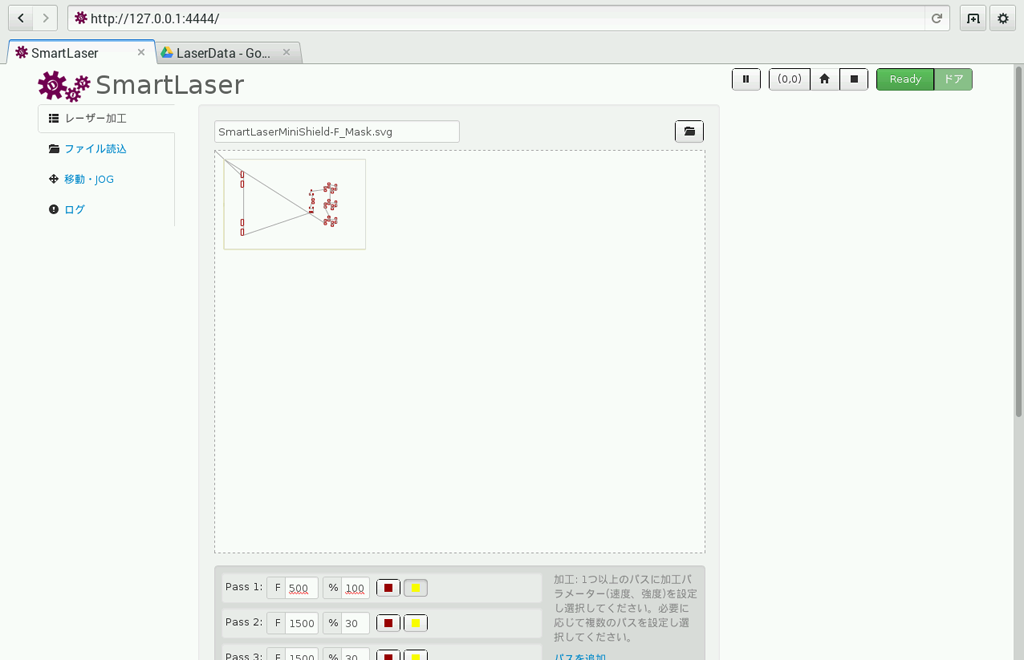

ステンシルデータ読み込み

加工後

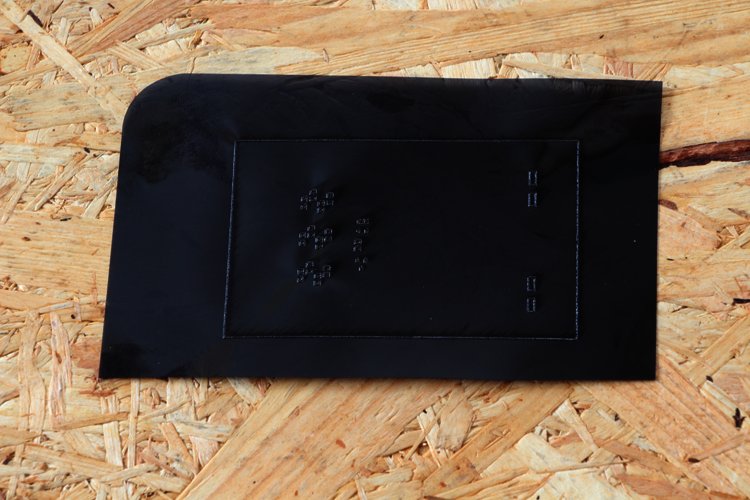

レーザー加工後

余分なところを取り除く

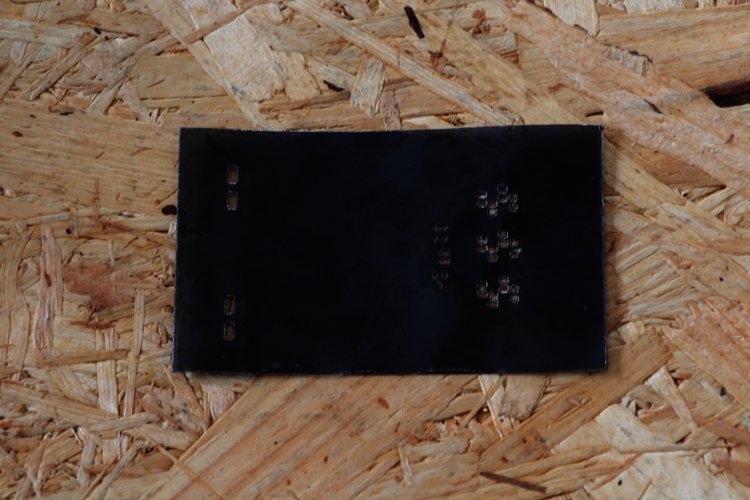

ステンシル

PCBに張り付けた状態
ステンシル貼り付け
