アクリル板で表札作りーベクター加工VSラスター加工ー

レーザー加工作品例
このエントリーをはてなブックマークに追加

皆さんこんにちは!



今日は本格的に寒波到来です。

一日中外に出ないので、もはやどれだけ寒いかはわかりませんが、外から戻った社員の表情から、相当寒いんだなと察しております。

みなさんも風邪などひかぬよう、ご自愛を。



さて、本日はアクリル板をCO2で加工しまして、表札作りに挑戦です。

先日ベクター加工とラスター加工の比較を木材でしたので、せっかくなので、今日もラスター加工とベクター加工の比較をしながらやっていきます。



先日同様、比較できるように、パラメーターは両方とも同じ設定(1000/20)で試します。



まずベクターの結果がこちら

vector

透明アクリルだと写真ではとても分かりにくくて申し訳ないです。

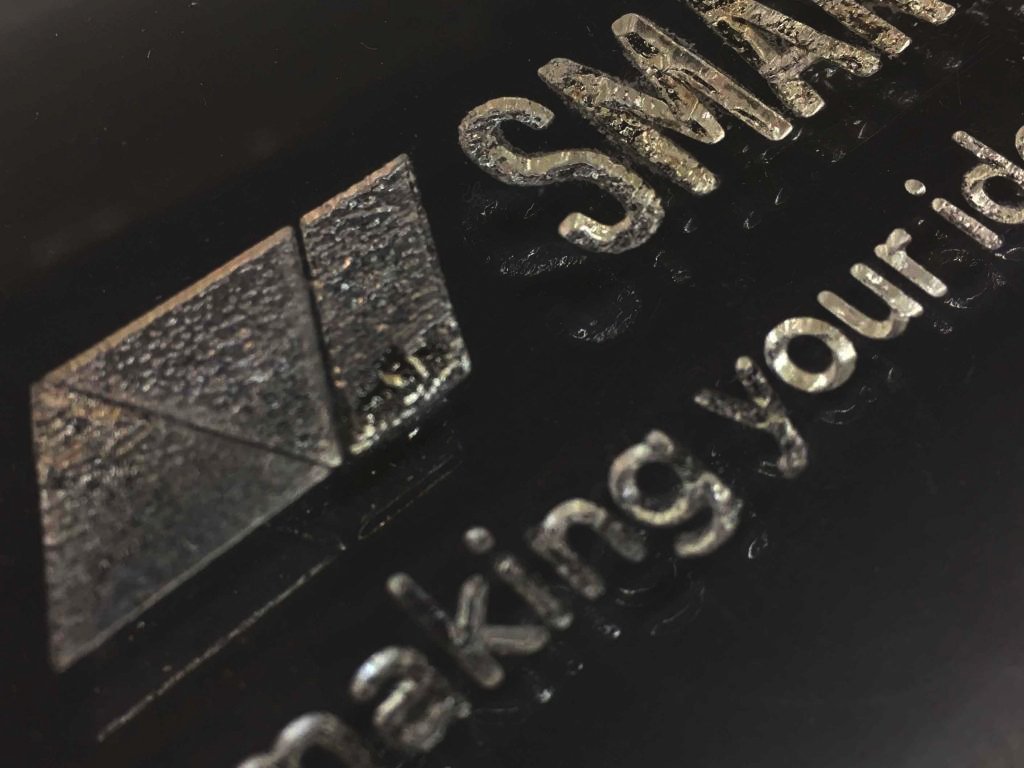

アップしてみると

vector_closeup

焦げが目に付いて、重要な加工部分に目がいかないかもしれませんが…

しっかりと刻印されています。

塗りつぶしの部分は、密度が高い部分は何度も加工されるため、焦げが出てしまいました。

レーザーの強度は少し下げた方がよさそうです。

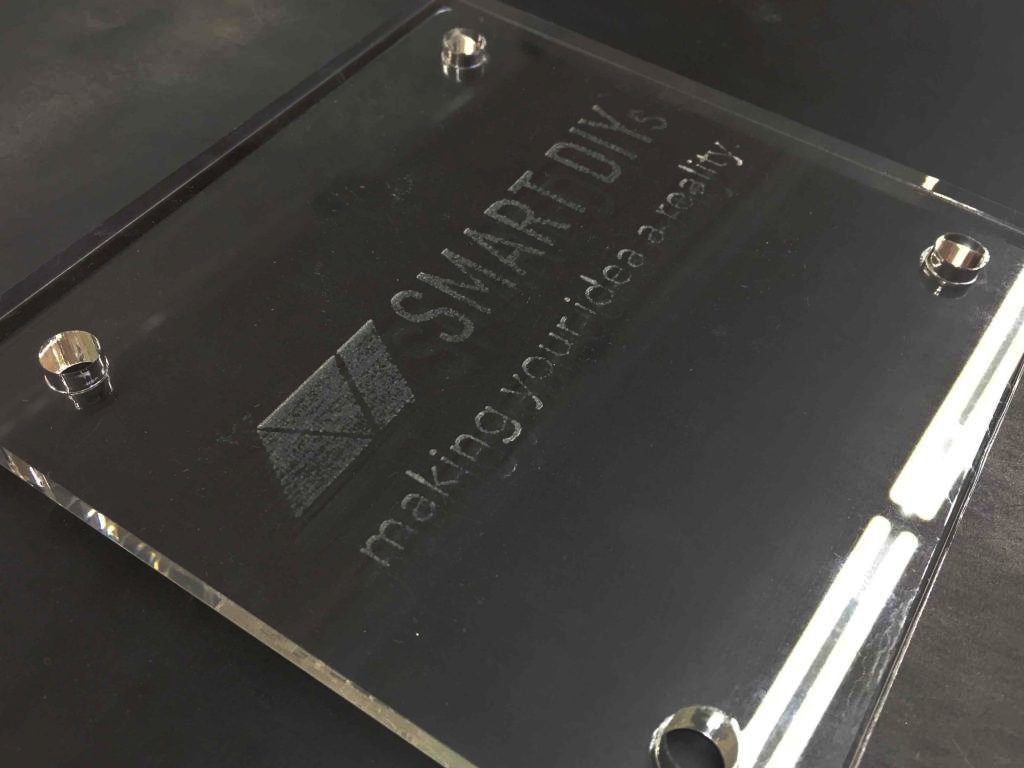

そしてラスターがこちら

lustor

もはや見えません…

うっすらと刻印され、境界はかなりぼやけてしまっています。

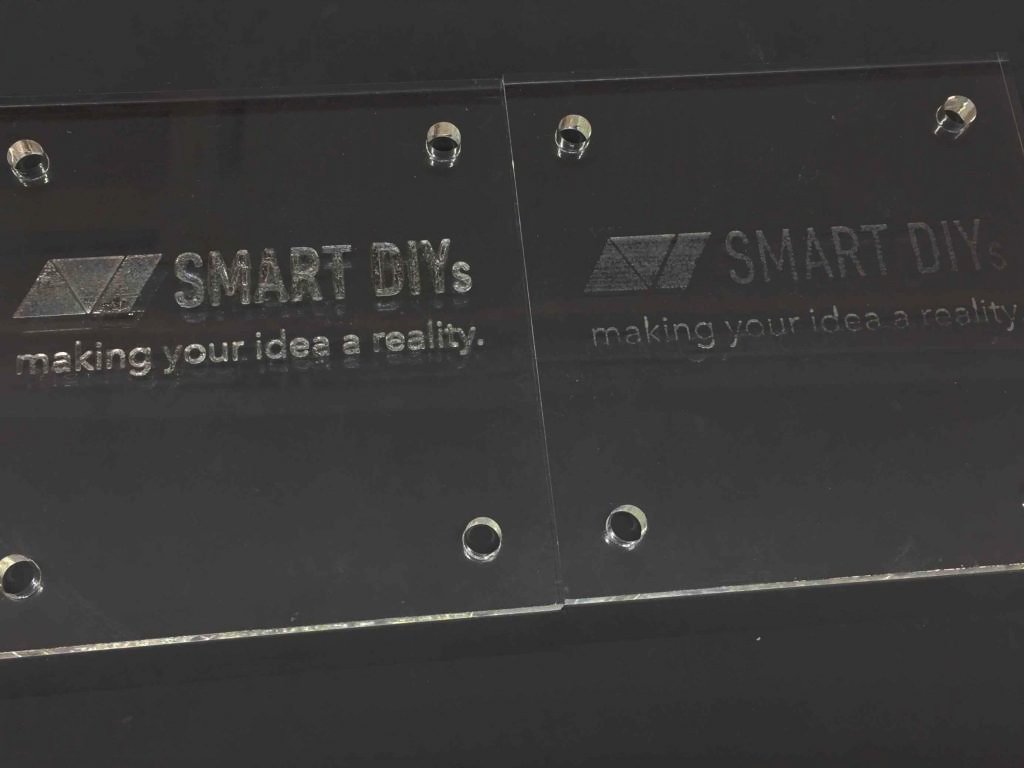

両方並べて比較すると違いが分かりやすいです。

compare

表札を作る場合、きちんと文字が見えないと意味がないので、ベクター加工で深く刻印した方が良さそうです。



この結果を見比べていると、隣で上司が、

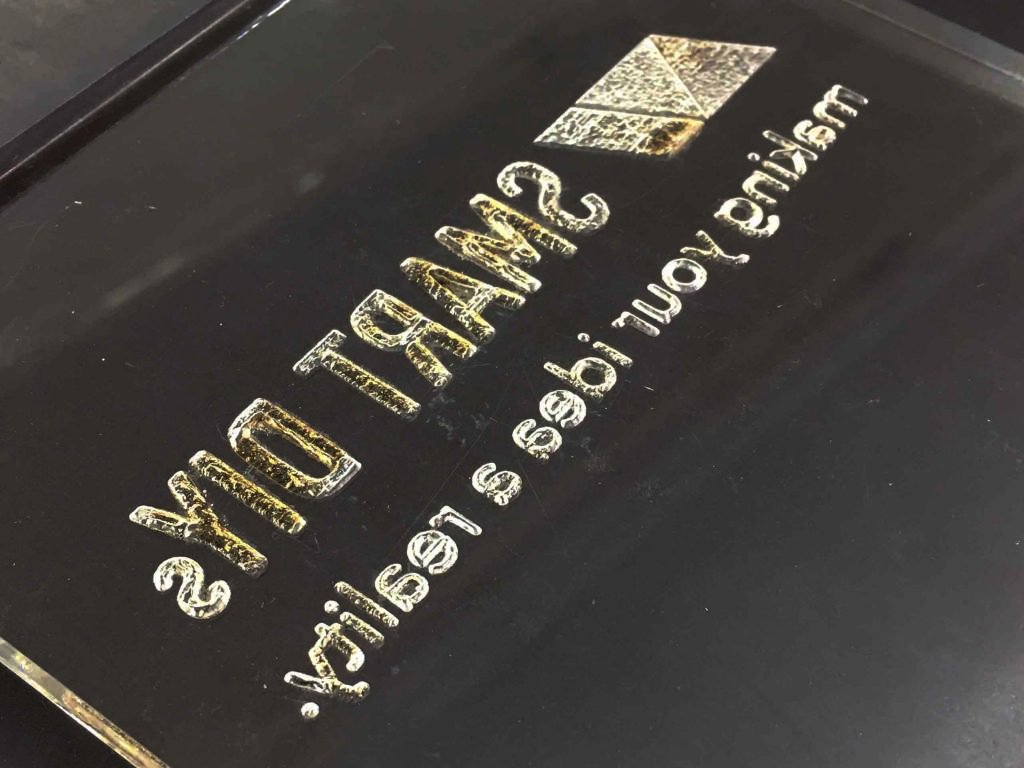

「これはデータを反転させて、裏から見るようにすれば綺麗だよねー」とベクター加工の表札をひっくり返して…

flip_vecter

なんとー!

裏から見た方が刻印がはっきり見えるし、加工された部分がクリスタルっぽくなって綺麗です泣



DIY女子、安定の課題残しの結果に終わりました…

再度アクリル板表札作りにチャレンジしたいと思います。

次はデータを反転させ、かつベクター加工で出力を落とすこと。



また、懲りずにラスター加工も出力をあげてどうなるのか
気になるのでやってみようと思います。
