薄板の溶接で「反ってしまった」「溶接後に叩いて修正するのが手間」といった悩みは、多くの製造現場で長く付きまとってきた課題です。そうしたなかで、レーザー溶接は「歪みが少ない」とよく言われます。
では、なぜレーザー溶接は歪みが少ないのでしょうか。本記事では、そもそも溶接で母材が歪む仕組みにさかのぼり、その理由を「入熱量」と「HAZ（熱影響部）」という2つの視点から、3つの理由に整理して解説します。あわせて、レーザー溶接でも歪みをさらに抑えるための実務のポイントも紹介します。
なお、レーザー加工機の種類全体を先に俯瞰しておきたい場合は、レーザー加工機の種類まとめもあわせてご覧ください。
そもそも溶接で歪みが生じる仕組み
レーザー溶接の話に入る前に、まず「なぜ溶接すると母材が歪むのか」を押さえておきます。ここを理解すると、レーザー溶接の歪みが少ない理由がすっきりと見えてきます。
そもそも溶接後の歪みは、見た目の問題にとどまりません。歪んだ部品は寸法精度が狂い、後工程での組み付けに支障をきたすことがあります。歪みを叩いて直す手直し作業には時間も手間もかかり、生産性を下げる要因にもなります。だからこそ、そもそも歪みをできるだけ出さない溶接方法が求められるのです。

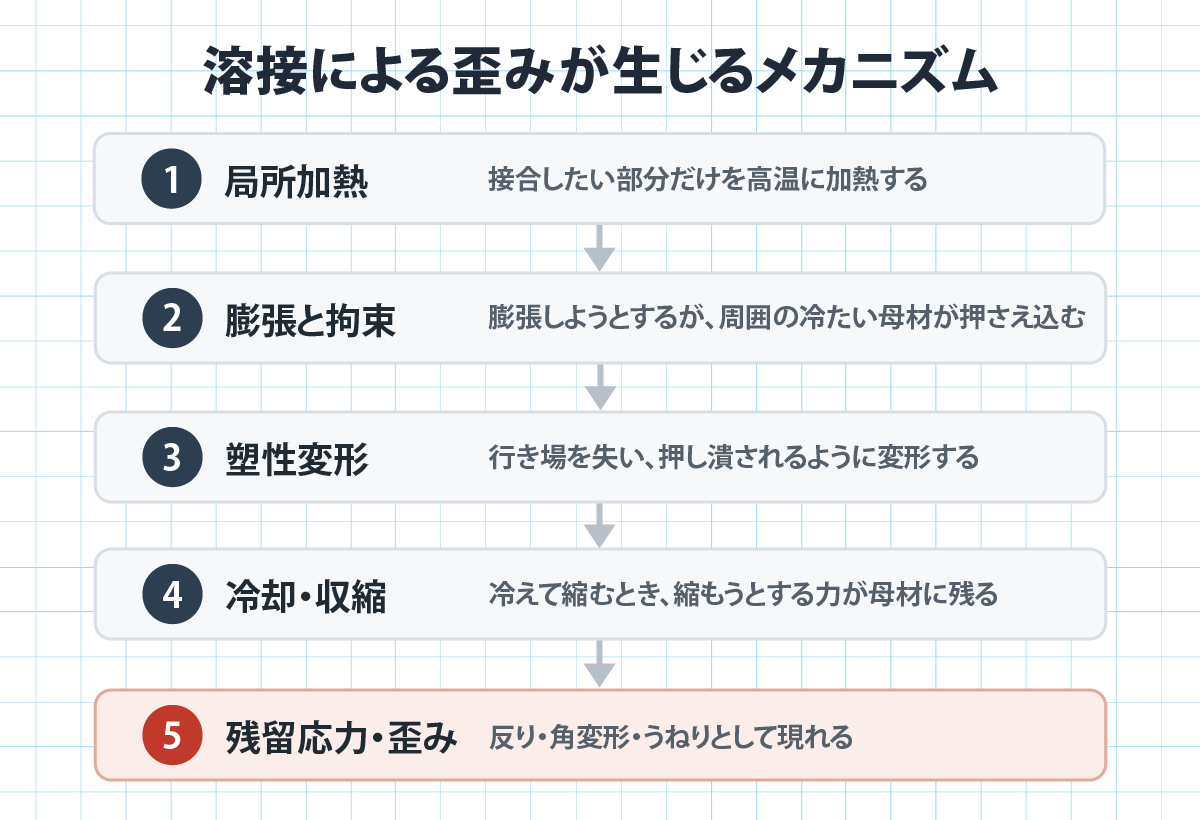

歪みの正体は「膨張と収縮のアンバランス」
金属は、熱を加えると膨張し、冷えると収縮します。これはレールの継ぎ目にすき間が設けられている理由と同じで、金属にとってごく基本的な性質です。
溶接は、接合したい部分だけを局所的に高温まで加熱する作業です。つまり、母材のごく一部だけが膨張しようとし、その周囲は冷たいまま、という状態が生まれます。
熱くなった部分は膨張しようとしますが、周りの冷たい金属がそれを押さえ込みます。この「押さえ込む力」を拘束と呼びます。行き場を失った金属は、拘束されたまま押し潰されるように変形します。このとき生じるのが塑性変形です。塑性変形とは、力を取り除いても元の形に戻らない、永久的な変形のことをいいます。
そして溶接後、加熱された部分が冷えて収縮するとき、今度は縮もうとする力が母材の内部に残ります。この縮もうとする力が母材の内部にとどまったものを残留応力と呼びます。残留応力は、板の反り、角部の変形、うねりといった目に見える「歪み」として現れます。
溶接による歪みは、現れ方によっていくつかの種類に分けられます。代表的なものとして、溶接線を境に板が谷折り状に折れ曲がる角変形、溶接線の方向やそれに直交する方向へ板が縮む収縮変形、そして薄い板が面外にたわんで波打つ座屈変形（バックリング）があります。現れ方は違っても、いずれも局所的な加熱と冷却による膨張・収縮のアンバランスが根本の原因である点は共通しています。
ここで押さえておきたいのは、歪みは「熱そのもの」ではなく、「熱による膨張と収縮のアンバランス」から生まれるという点です。だとすれば、歪みを小さくする方向性は明確になります。加える熱をできるだけ小さく、狭く、短時間に抑えれば、膨張と収縮のアンバランスも小さくなり、歪みは減るのです。
歪みを左右する2つのカギ ── 入熱量とHAZ（熱影響部）
「熱を小さく・狭く・短時間に」という方向性を、もう少し専門的な2つの言葉で整理します。それが入熱量とHAZ（熱影響部）です。
- 入熱量：溶接時に母材へ投入される熱の量のことです。溶接する長さあたりに与える熱が大きいほど、膨張と収縮の量も大きくなり、歪みやすくなります。
- HAZ（熱影響部）：Heat-Affected Zone の略で、溶けてはいないものの、溶接の熱によって金属組織や性質が変化してしまった領域のことです。この範囲が広いほど、収縮に関わる金属の量が増え、歪みや残留応力も大きくなりやすくなります。
言い換えれば、入熱量が小さく、HAZが狭いほど、溶接による歪みは小さくなるということです。この2つの軸で見ていくと、レーザー溶接がなぜ歪みにくいのかを、順を追って説明できます。
レーザー溶接の歪みが少ない3つの理由
前章で整理した「入熱量」と「HAZ」の視点から、レーザー溶接の歪みが少ない理由を3つに分けて見ていきます。3つの理由は、それぞれ別のことを述べているように見えて、実は「エネルギーを一点に集中させられる」という同じ特性から生まれる、異なる側面でもあります。
理由①：エネルギー密度が高く、入熱量が小さい

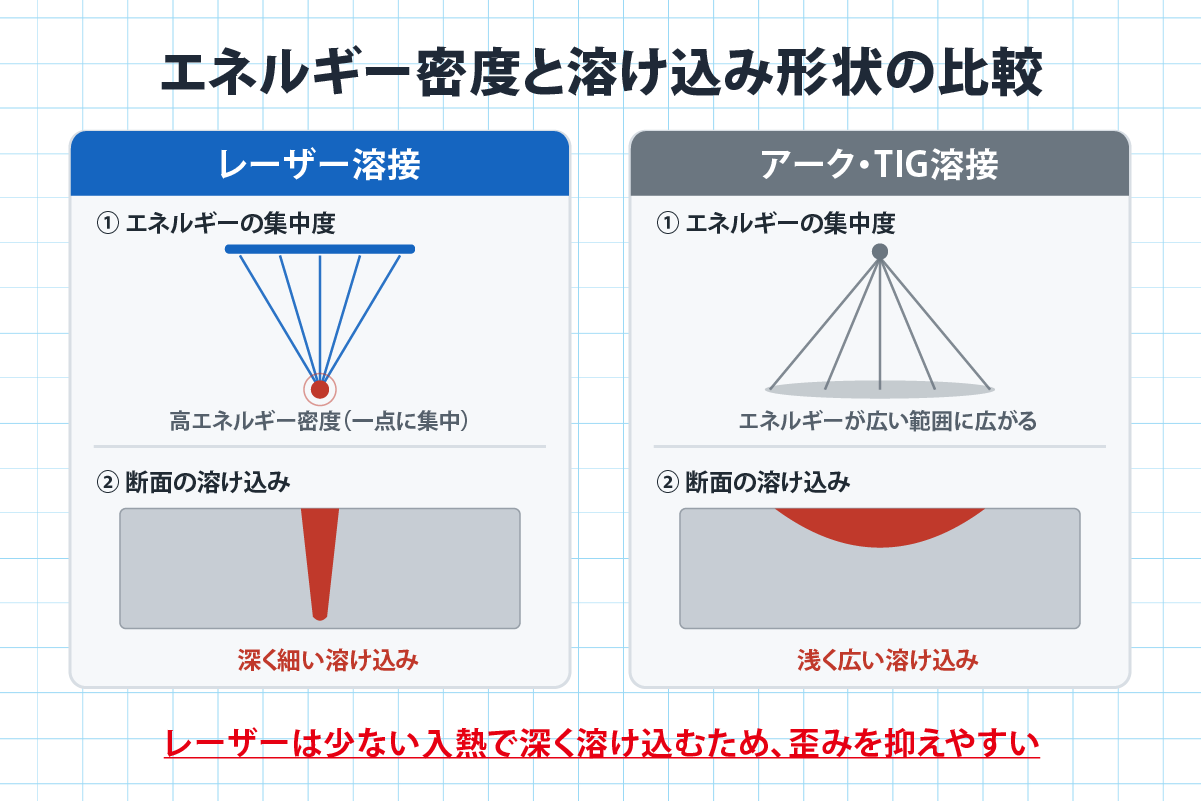

レーザー溶接の最大の特徴は、光を非常に小さな一点に集光し、きわめて高いエネルギー密度を得られることです。エネルギー密度とは、単位面積あたりに集中するエネルギーの大きさのことです。虫めがねで太陽光を一点に集めると紙が焦げるように、同じエネルギーでも一点に集めるほど、そこでの温度は高くなります。
エネルギー密度が高いと、少ない熱量でも金属を瞬時に溶かし、深くまで溶け込ませることができます。これは「キーホール溶接」と呼ばれる現象で、集中したエネルギーが金属を一部蒸発させて細い穴（キーホール）をつくり、その穴を起点に深い溶け込みが得られます。熱を横に広げて表面から少しずつ溶かしていくのではなく、いわば熱を縦方向に貫かせるイメージです。この「縦に深く、横に狭く」という溶け込みの作られ方が、少ない入熱で深い接合を可能にする鍵になります。
ここで重要なのは、同じ深さの溶け込みを得るために必要な総入熱量が、従来の溶接よりも小さくて済むという点です。前章で見たとおり、入熱量が小さければ膨張と収縮の量も小さくなり、歪みは抑えられます。さらにレーザーは光による非接触の加工であり、電極を押し当てて広い範囲に放電するわけではないため、余分な熱を母材へ広く伝えにくいという性質もあります。
なお、レーザー溶接には、母材の表面付近を浅く溶かす熱伝導型溶接と、キーホールをつくって深く溶け込ませるキーホール型溶接があり、板厚や求める仕上がりに応じて使い分けられます。どちらの場合でも、必要な箇所にだけ熱を集中的に与えられるため、母材全体に加える熱の総量を小さく抑えられるという利点は共通しています。
理由②：熱影響部（HAZ）が狭い

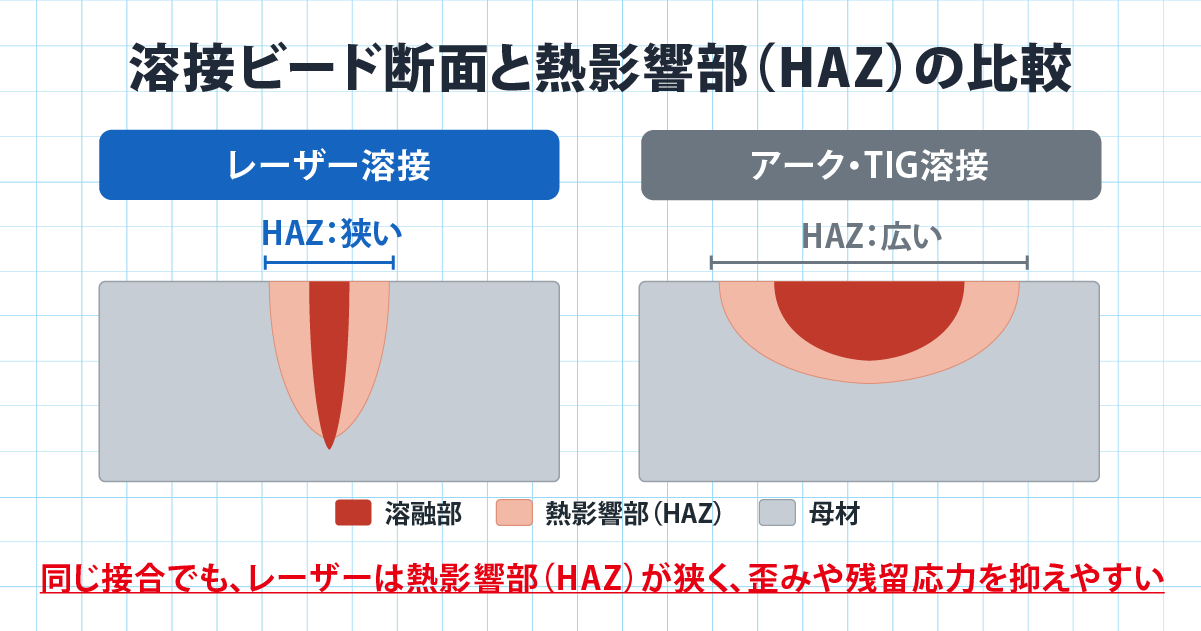

入熱が一点に集中する結果、レーザー溶接のビード（溶接によってできる溶接痕）は「深く、細い」形状になります。幅が狭く、深さのある溶け込みです。
これに対して、アーク溶接やTIG溶接は比較的広い範囲に熱を与えるため、ビードは「浅く、広い」形状になりがちです。
ビードが細いということは、その周囲に広がるHAZも狭いということです。HAZが狭ければ、熱の影響を受けて収縮する金属の量が少なくなり、歪みも残留応力も小さく抑えられます。
HAZは、歪みだけでなく、溶接部の強度や耐食性、割れやすさにも関わる領域です。金属は熱を受けると、組織が粗大化したり、部分的に硬くなったり軟らかくなったりすることがあり、そうした変化が生じた部分は弱点になりやすくなります。HAZが狭いレーザー溶接では、熱の影響を受ける範囲そのものが限られるため、歪みを抑えられるだけでなく、溶接部周辺の性能低下も抑えやすくなります。
「ビードが細いと接合強度が不足するのではないか」と心配されることもありますが、レーザー溶接は溶け込みが深いため、ビードが細くても必要な接合強度を確保しやすいのが特徴です。
理由③：溶接速度が速く、熱が周囲に逃げにくい
3つ目の理由は、溶接速度の速さです。レーザー溶接は高いエネルギー密度によって金属を瞬時に溶かせるため、従来の溶接よりも速いスピードで溶接を進められます。
溶接速度が速いと、熱源であるレーザーが一箇所にとどまる時間が短くなります。金属は、熱を加えられている間、その熱を周囲へじわじわと伝えていきます。これを熱伝導といいます。しかし、レーザーが素早く通り過ぎれば、熱が周囲に伝わって広がる前に溶接が完了します。
その結果、熱の影響が及ぶ範囲がさらに狭く保たれ、理由①（入熱量が小さい）と理由②（HAZが狭い）を後押しします。3つの理由は独立したものではなく、「エネルギーを一点に集中させる」という同じ特性から生まれ、互いに補強し合っているのです。
また、溶接が速く終わるということは、母材が高温にさらされる時間が短いということでもあります。母材全体が温まりきる前に溶接が終わるため、板全体に生じる膨張・収縮も小さくとどまり、これも歪みの抑制につながります。
なお、パルス発振（レーザーを連続的にではなく断続的に照射し、溶融と凝固を短い周期で繰り返す方式）を使うと、熱の蓄積をさらに抑えられ、歪みをより小さくできる場合があります。
従来の溶接方法（アーク・TIG）との違い

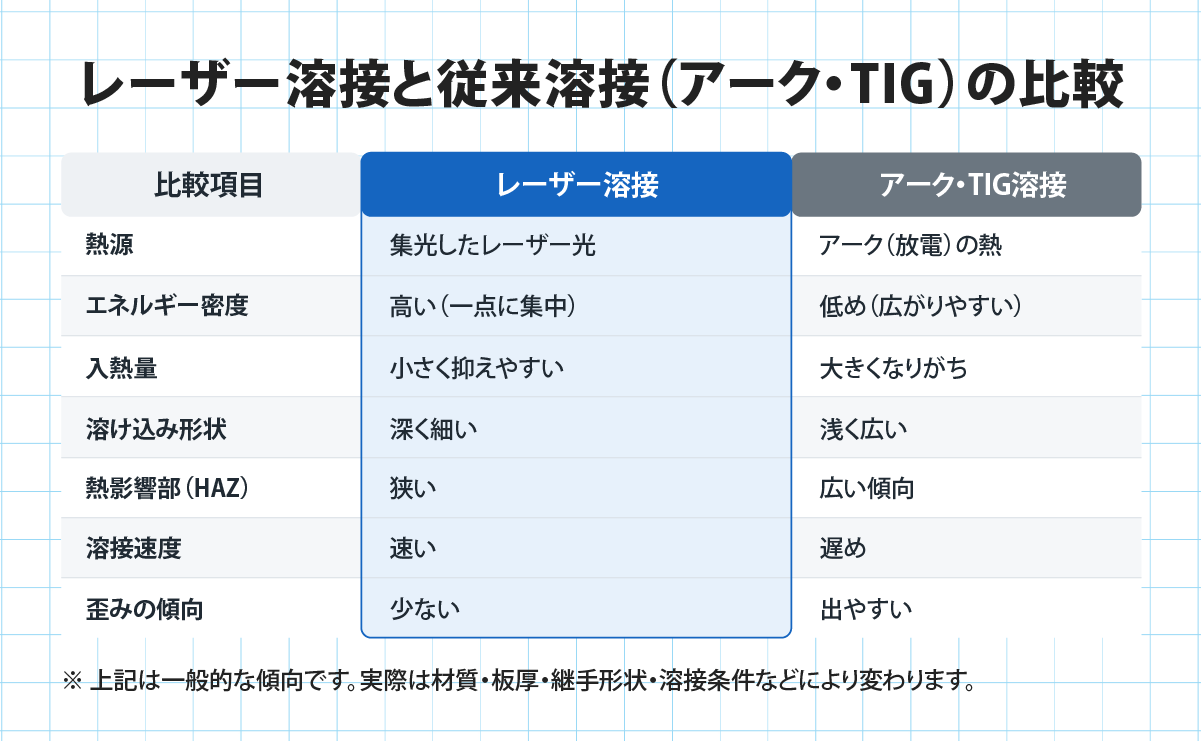

ここまでの内容を、従来の代表的な溶接方法であるアーク溶接・TIG溶接と対比して整理します。
アーク溶接やTIG溶接は、電極と母材の間に発生させたアーク（放電）の熱で金属を溶かします。この熱は比較的広い範囲に及ぶため、同じ接合を得るのに必要な入熱量が大きくなりがちで、HAZも広くなる傾向があります。結果として、薄板ほど歪みが出やすくなります。
一方、レーザー溶接は光を一点に集光するため、入熱量を抑えつつ深く溶け込ませることができ、HAZも狭く保てます。溶接速度も速いため、熱が広がる前に工程が完了します。

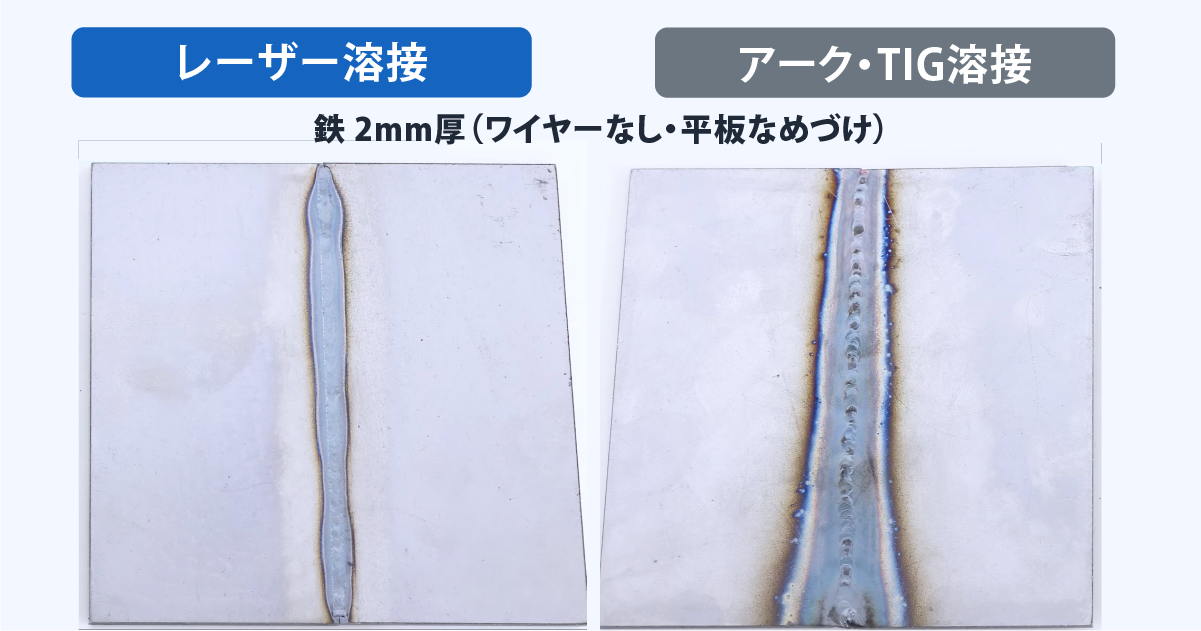

特に、板厚が薄いほどこの差は顕著になります。薄い板は熱容量が小さく、少しの入熱でも温度が大きく上がりやすいうえ、剛性が低いためわずかな残留応力でも反りやすいからです。入熱量を小さく抑えられるレーザー溶接が薄板板金の分野で選ばれることが多いのは、この理由によります。
もっとも、アーク溶接やTIG溶接にも、厚板の溶接に強い、設備が比較的安価で汎用性が高い、といった利点があります。どの溶接方法が適しているかは、板厚・材質・求める品質・生産量などによって変わります。ただ、こと「薄板を歪みを抑えて溶接する」という点においては、入熱量が小さくHAZが狭いレーザー溶接に分があるといえます。
歪みが少ないことは、後工程の手間を減らすことにもつながります。溶接後に叩いて修正したり、研磨で仕上げ直したりする作業が減れば、そのぶん全体の生産性が高まります。外観が重視される製品では、歪みや焼けの少なさが、そのまま仕上がりの品質に直結します。
実際の現場でも、TIG溶接では歪みを叩いて修正する工程が必要だったものが、レーザー溶接に切り替えたことで修正作業そのものが不要になった、という例があります。詳しくはレーザー溶接機でTIG溶接の工数を半分に削減した導入事例や、TIG溶接機とレーザー溶接機の違いもあわせてご覧ください。
レーザー溶接でも歪みをさらに抑えるための実務ポイント
レーザー溶接は歪みにくい方法ですが、「レーザーだから絶対に歪まない」というわけではありません。板厚や継手の形状、溶接条件によっては歪みが出ることもあります。ここでは、歪みをさらに抑えるための実務的なポイントを紹介します。
- 母材をしっかり拘束する：治具やクランプで母材を固定し、加熱・冷却にともなう動きを物理的に押さえます。拘束が甘いと、収縮に引っ張られて反りやすくなります。溶接直後だけでなく、母材が十分に冷えるまで拘束を保つことが大切です。

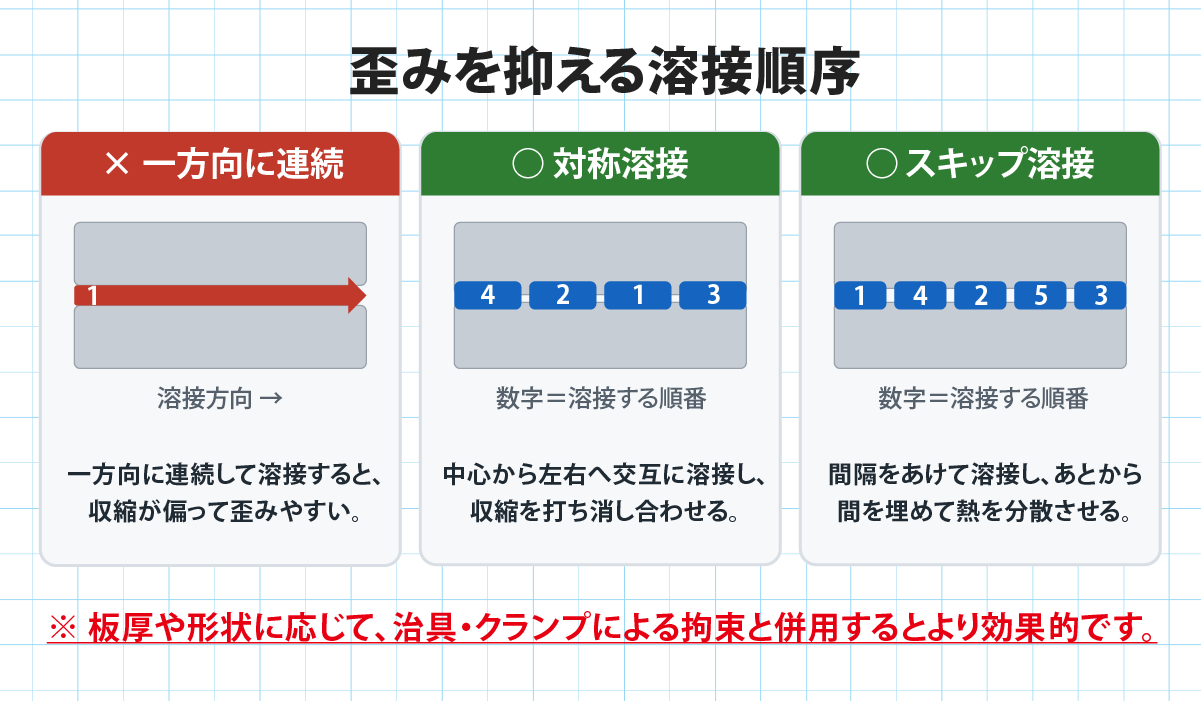

- 溶接順序を工夫する：一方向へ一気に溶接するのではなく、対称溶接（中心から左右へ交互に進める方法）やスキップ溶接（飛び石状に間隔をあけて溶接し、あとから間を埋める方法）で、熱と収縮を全体に分散させます。長い溶接線を一度に連続して溶接すると、収縮が一方向に偏って歪みやすくなります。
- 必要以上に入熱しない：出力・速度・照射条件を、接合に必要な最小限の入熱で仕上がるよう調整します。過剰な入熱は歪みの原因になります。本番の母材でいきなり条件を決めるのではなく、同じ材質・板厚のテストピースで試し、あらかじめ最適な条件を見つけておくと失敗を減らせます。
- パルス発振を活用する：熱に弱い薄板や、特に歪みを抑えたい部位では、パルス発振によって熱の蓄積を抑える方法が有効な場合があります。
これらは、レーザー溶接に限らず溶接全般に通じる考え方です。ただ、もともと入熱量が小さくHAZが狭いレーザー溶接と組み合わせることで、より高い精度で歪みを抑えやすくなります。
まとめ
レーザー溶接の歪みが少ない理由は、突きつめると「エネルギーを一点に集中させる」という特性に行き着きます。そこから、①同じ溶け込みを得るのに必要な入熱量が小さい、②熱影響部（HAZ）が狭い、③溶接速度が速く熱が周囲に逃げにくい、という3つの理由が生まれ、互いに補強し合って歪みを抑えています。
溶接の歪みは「熱による膨張と収縮のアンバランス」から生じます。その熱を小さく・狭く・短時間に抑えられるレーザー溶接は、原理的に歪みにくい方法だといえます。さらに実務では、適切な拘束・溶接順序・条件設定を組み合わせることで、仕上がりの精度をいっそう高められます。薄板や精密部品の溶接で歪みに課題を感じている場合、レーザー溶接は有力な選択肢の一つになるはずです。
