特徴
傾斜や円柱にも対応可能な
3Dレーザーマーカー
レーザーヘッド内部で焦点をリアルタイムに制御することで、専用の3Dデータがなくても、円柱や傾斜面などの立体形状に対してもそのままマーキングが可能です。試作や小ロット生産など、迅速に対応したい場面でも高精度な加工を実現します。
こんなお悩みありませんか？
-
一台の加工機で様々な素材に対して刻印加工を行いたい
-

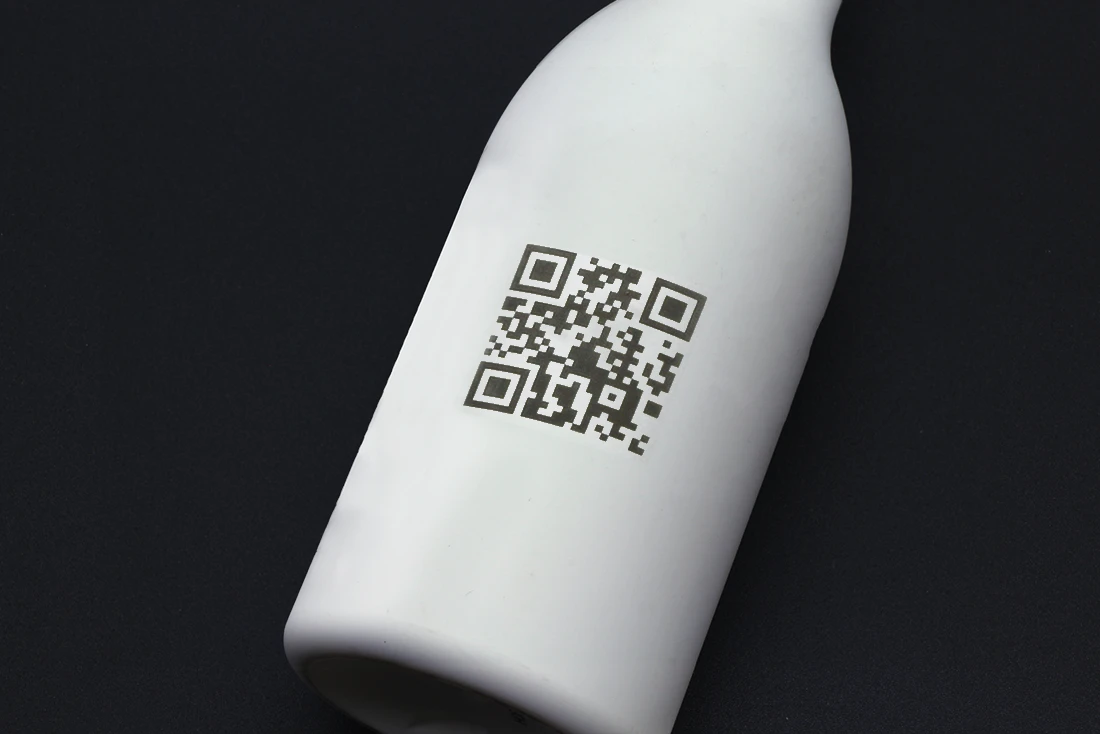

円柱などの曲面に対し、回転軸を使用せず加工を行いたい
-
段差や斜面のある素材に対し、高さ調整を行わずに加工したい

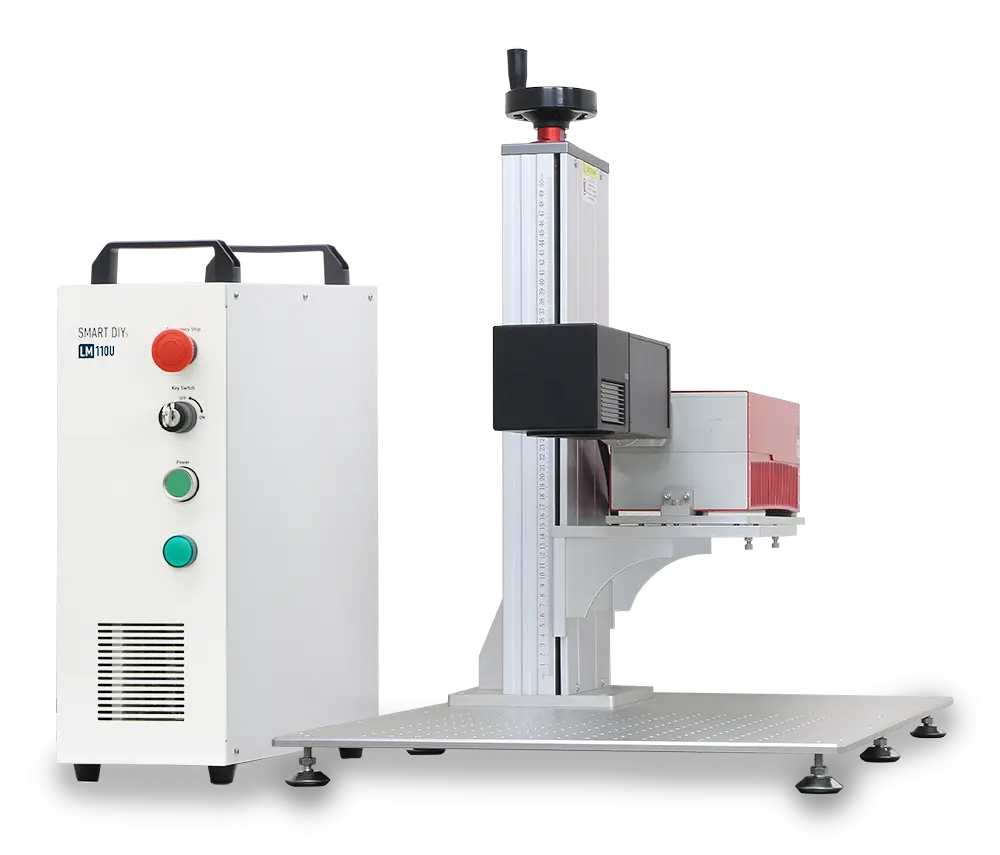

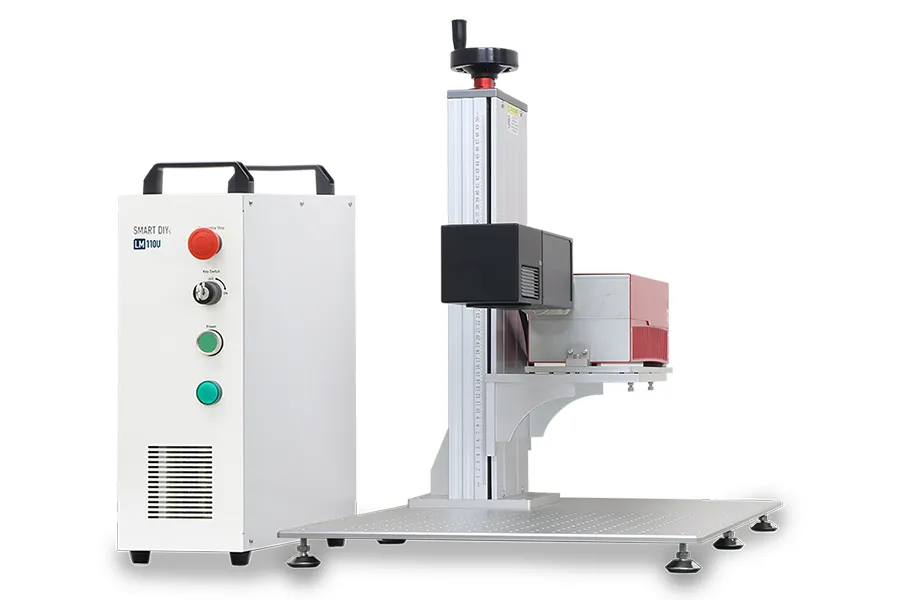

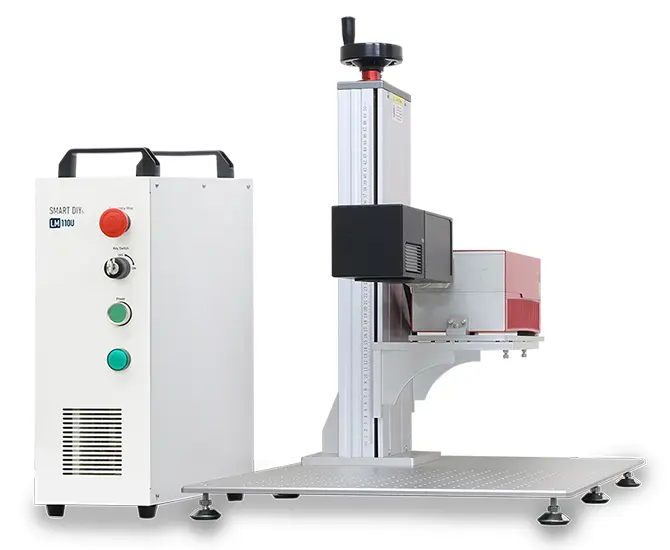

LM110U 3Dは、LM110Uに3D機能が加わったレーザーマーカーです。
既存プリセットを使用し曲面や傾斜・段差のある素材への加工が可能になる他、複雑な形状であっても3Dデータを読み込むことによって加工が可能になります。
また、レリーフ彫刻といった立体感のある彫刻加工も行うことができます。
-

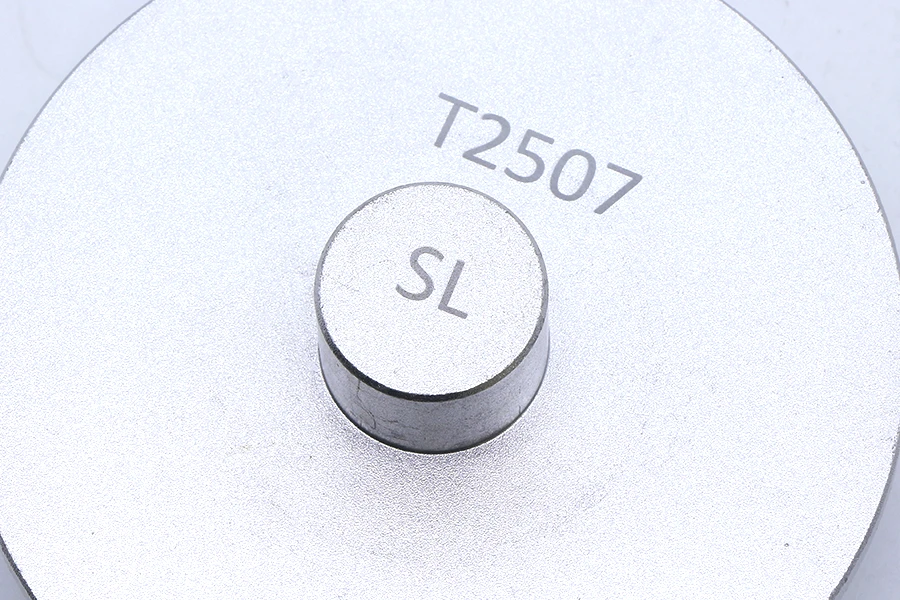

傾斜や円柱にも対応可能な
-
特徴
3Dデータを活用した立体的なレーザー彫刻加工に対応
LM110U 3Dは、STL形式の3Dデータを読み込むことで、形状に応じて最適な焦点位置を調整しながら加工できます。複雑な曲面や高低差のある部品にも、均一かつ高精細なレーザーマーキングが可能です。量産時や再現性が求められる場面に最適です。
-
特徴
熱影響の少ないUVレーザーによる
ダメージレス印字UVレーザーによる加工は、光分解作用を利用して素材を削るため、熱によるダメージをほとんど与えません。熱で溶けやすい樹脂や、焦げやすい紙などのデリケートな素材にも、美しく精細な印字が可能です。UVレーザーマーカーは、熱変形や焦げを避けたい高精度な印字に最適な加工方法です。

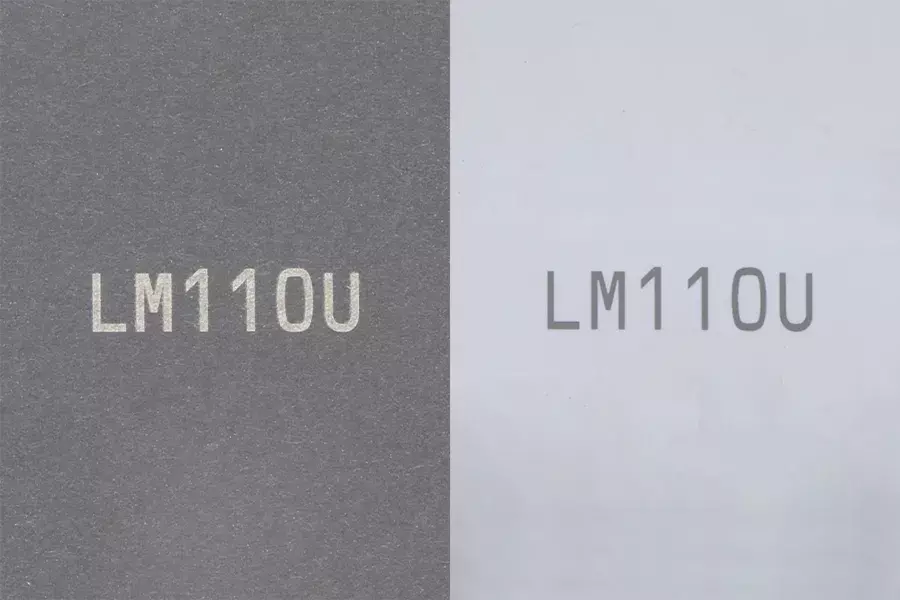

※左：紙への刻印 右：PET樹脂への刻印
-
特徴

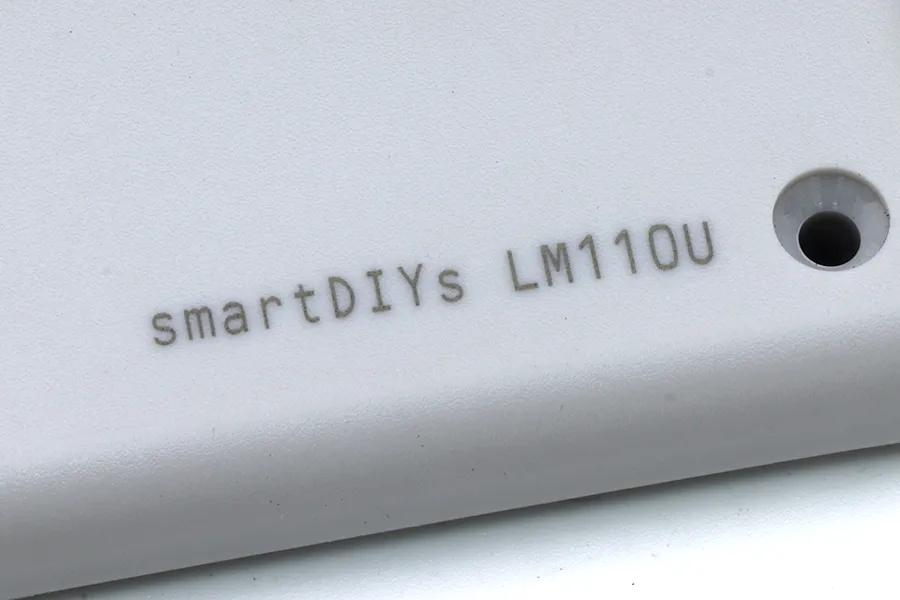

圧倒的な精細さを実現するUVレーザー加工
UVレーザーによる加工は、加工箇所周辺を傷めることなく非常に高精細な仕上がりが得られます。微細な文字や図形、複雑なデザインの再現も可能で、美しさと精度を両立した仕上がりを求める方に最適なレーザーマーカーです。
-
特徴
幅広い素材に対応する多用途
UVレーザーマーカーUVレーザーは、樹脂や紙はもちろん、ガラス、シリコン、金属など多種多様な素材に対応可能です。素材を選ばず、高精度かつ美しい刻印やマーキングを実現できるため、さまざまな業種・用途にご活用いただけます。
-
特徴

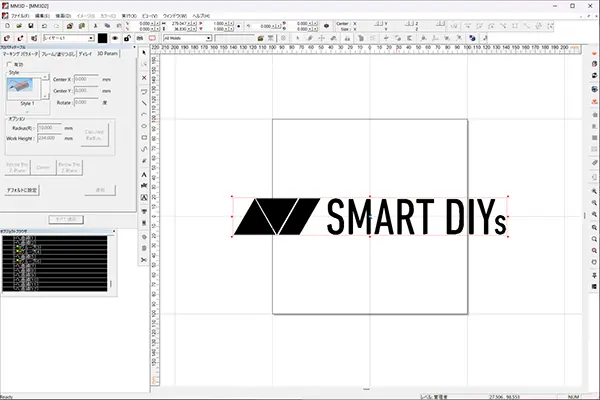

3Dレーザーマーカー専用ソフト「MM3D」
標準付属専用ソフトウェア「MM3D」は、3Dレーザーマーカー向けに開発された制御ソフトです。「球面」「円柱」「斜面」「円錐」などの基本形状にはプリセットモデルが用意されており、3Dデータを作成せずに簡単に刻印可能です。複雑な形状への加工には、STL形式の3Dデータが必要です。※対応OS：Windows 7以降（ARMアーキテクチャのPCは非対応）
-
特徴

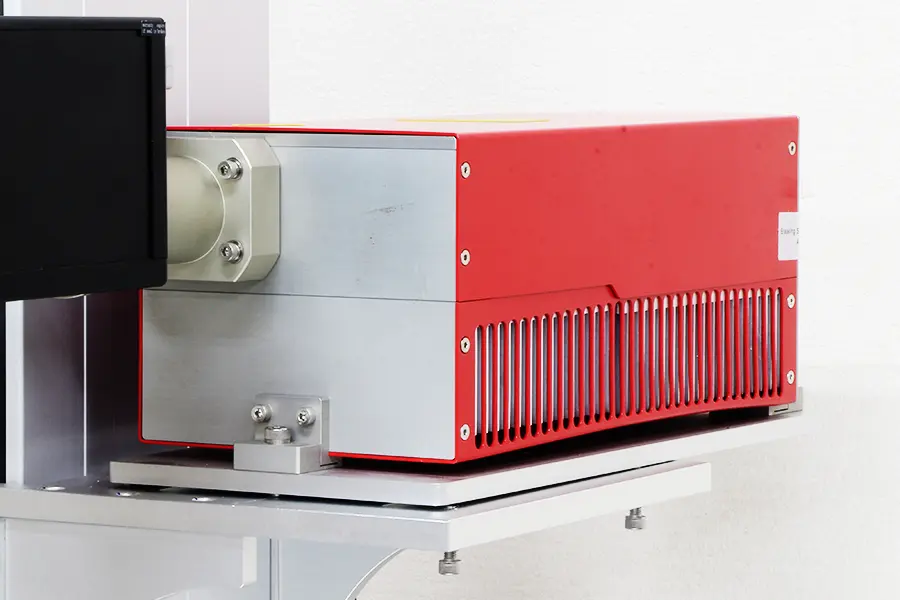

空冷式レーザーマーカーでコンパクト設計
LM110Uは空冷方式を採用しており、水冷装置やチラーなどの付属機器が不要です。そのため本体はコンパクトで、省スペースな設置が可能。軽量設計により、設置場所の変更や持ち運びにも対応できます。
-
特徴

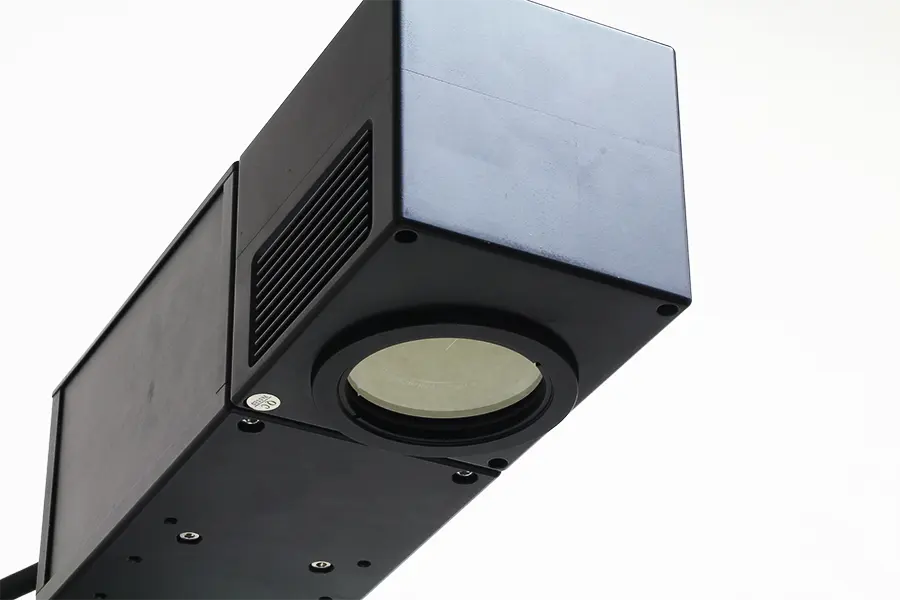

メンテナンス簡単な防塵レンズで
お手入れラクラクレーザー光が通過するレンズは、防塵レンズで保護されています。加工時のホコリや汚れがレンズ本体に直接付着しにくく、定期的なお手入れも簡単。クリーナーやカメラレンズ用のクロスなどでやさしく拭くだけで、レンズの清掃が完了します。傷つけるリスクを抑えながら、常にクリアなレーザー照射を保てます。
対応素材
加工できる素材
木材、アクリル、樹脂、金属、ガラス、革、紙、布等
加工できない・苦手な素材
ガラス以外の透明素材、塩ビ（PVC）、エポキシ樹脂等
塩ビやエポキシ樹脂などが含まれている素材を加工すると人体に有毒なガスが発生します。さらに加工機本体にサビが生じてしまうため使用しないでください。平面への加工はこちら

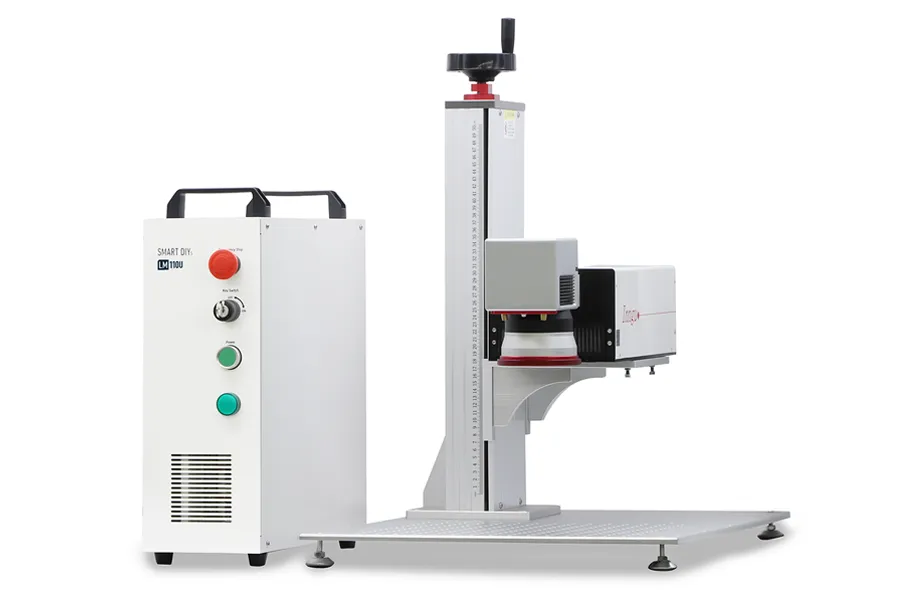

曲面や傾斜・段差のある素材ではなく、平面素材へのみ加工を行う場合は「LM110U」をご検討ください。金属や木材・ガラス等、幅広い素材にダメージを抑えた加工を行うことが可能です。
曲面や傾斜・段差のある素材ではなく、平面素材へのみ加工を行う場合は「LM110U」をご検討ください。金属や木材・ガラス等、幅広い素材にダメージを抑えた加工を行うことが可能です。
オプション

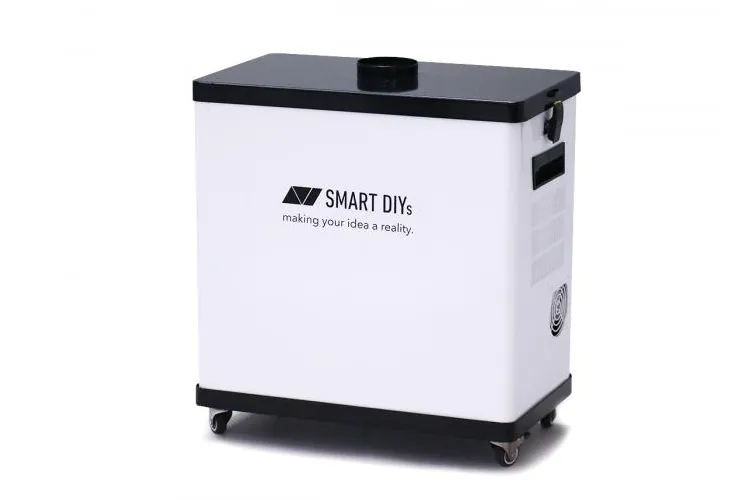

集塵機+専用ダクト
加工時に発生する塵や煙、臭いをフィルターで除去する装置です。煙や臭いを軽減できるため、室内で加工を行う方におすすめです。LM110U 3D用に吸気口が広いダクトが選択できます。※定期的なフィルターの交換が必要です。

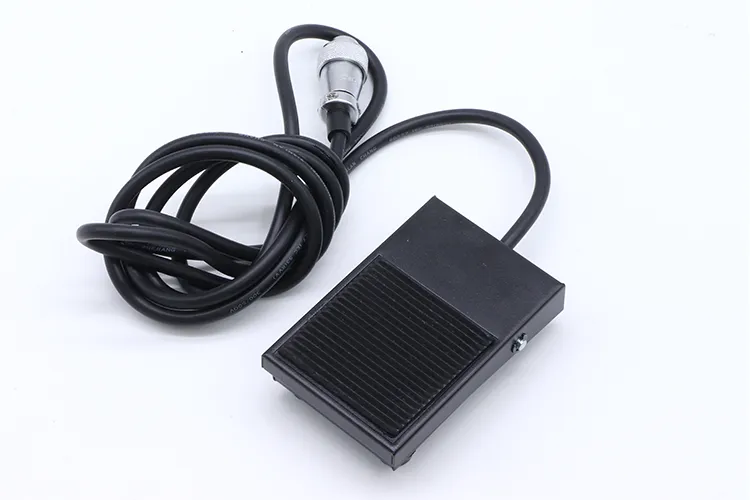

フットスイッチ
加工の開始を足で操作するためのオプションです。連続で加工する場合にオススメのオプションです。

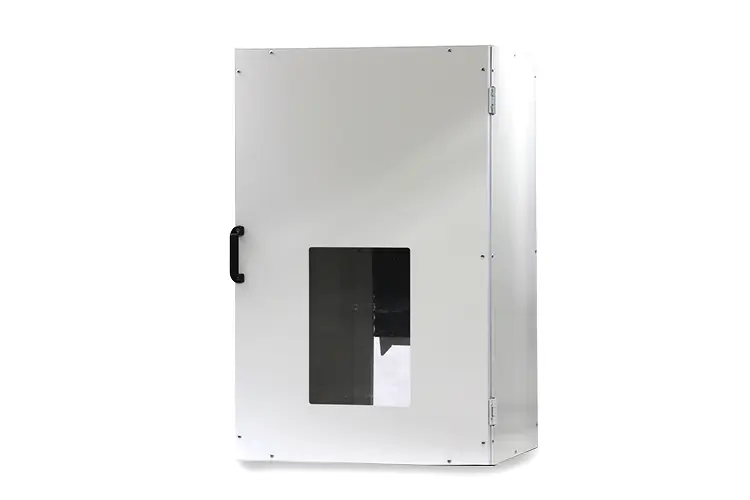

カバー
レーザーの照射部と加工ベッドを覆うカバーです。カバーを使用することでレーザーが外部に漏れることを防ぎます。組み立てが必要な製品です。
お客様に選ばれる理由
メーカー直販ならではの高い技術力
弊社は開発から製造、販売まで自社一貫で行うメーカー直販のため、販売店にはない「高い技術力」を持った技術者が常駐。不具合が発生した場合にも原因判明が早く、本社にある整備工場でほとんどの修理を行うことができます。
徹底した検査・エージングによる高品質
生産工場（中国）と整備工場（日本）の2拠点で出荷前検査やエージングを実施し、中国から年間約20本（40フィート換算）のコンテナを日本へ出荷。チェックリストに則り品質を一つひとつ確認しお客様の元へお届けしています。
保守部品の提供
保守部品も本社に在庫しているため、早急に代替品をご用意できます。一般的な輸入業者では海外メーカーを介して修理を行う場合も多く手間が掛かってしまう一方で、弊社は各部門が一気通貫で迅速かつ入念にサポートできます。
よくある質問
LM110UとLM110U 3Dとの違いは何ですか？
LM110Uは平面加工が基本となっており、曲面への加工時はオプション品の回転軸を併用する必要がございます。LM110U 3Dは平面・曲面・傾斜・段差等のある素材へ、オプション品等の併用なく加工することが可能です。※複雑な形状の場合、3Dデータ（STLファイル）を読み込む必要がございます。
CO2レーザーでも樹脂やガラスに刻印できますが仕上がりに違いはありますか？
CO2レーザーは熱を加えての加工となるため、樹脂は溶けてしまったりガラスはひび割れたような仕上がりになります。一方UVレーザーは、熱によるダメージが少ないため、発色がよく微細な加工が可能です。また、ファイバーレーザーでは加工不可な樹脂素材にも加工可能です。
マーキングした部分はどのような色になりますか？
素材の種類や色によって異なります。ご希望の素材で加工をテストできる無料体験サービスをご利用ください。
ソフトウェアの対応OSは何ですか？
対応OSはWindows7以降となります。Macは外部の有料ソフト、LightBurnを使用することで操作可能です（サポート対象外）。
なお、ARMアーキテクチャ搭載のWindows PC には対応しておりません。
設置サービスやメンテナンスサービスはありますか？
お客様にて設置などのセットアップや日々のメンテナンスを行っていただきます。弊社スタッフが訪問して行うサービスはございません。ご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。また、故障・不具合が発生した場合もお客様自身での修理対応となります。修理方法はPDFマニュアルや動画でご案内し、必要に応じてビデオ通話等にてご説明いたします。
保証プランはどのようなものがありますか？
標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。
ランニングコストはどれくらいですか？
ランニングコストは電気代のみとなります。消費電力は約400W、消耗部品は特にありません。
アフターサポートについて
レーザーマーカー「LM110U 3D」は、使用方法を誤ると重大な人身事故や火災を発生させることがあります。
そのような危険性がある工作機械だと十分理解した上で購入並びにご使用をしていただければと思います。
サポート全般について
各種製品にはセットアップや使用方法のマニュアルがございます。不明な点は専任スタッフが電話やメールでご案内いたします。【平日10:00〜17:00】
弊社ではスタッフがお客様のもとに赴く訪問型の修理やメンテナンスは行なっておりません。ご理解の程よろしくお願い申し上げます。
サポート内容について
製品メンテナンス・クリーニング
製品のメンテナンスやクリーニング、消耗品の交換などはお客様自身で行っていただきます。ご不明な点は弊社専任スタッフが電話・メール等でご案内いたします。（平日10:00〜17:00）
故障・不具合
故障や不具合が発生した場合、お客様自身で修理を実施いただきます。その際は、PDFマニュアルや動画、ビデオ通話などで修理方法をお伝えいたします。
返送可かつお客様での修理が不可の故障・不具合
電装盤類など弊社に発送可能な箇所かつお客様での修理が不可の場合は、弊社に製品を送っていただき修理となります（往復送料は）故障や不具合が発生した場合、お客様自身で修理を実施いただきます。その際は、PDFマニュアルや動画、ビデオ通話などで修理方法をお伝えいたします。
【代替機のお貸し出し】
修理期間中、代替機の貸し出しを承ります。※修理製品や代替機の往復送料はお客様負担となります。
消耗品・部品の交換
消耗品や修理用途の交換部品などは弊社に在庫の用意があり、ご注文後3営業日以内に発送いたします（ヤマト運輸宅急便にて発送）。※消耗品などの発送や修理には数日を要する場合があるため、消耗品の予備の購入や複数台の購入をご検討ください。
返品・返金
未開封の状態に限り購入後一ヶ月以内であれば返品・返金を受け付けます。ただし、各種手数料を差し引いた金額の返金となります。
初期不良があった場合
製品は万全を期しておりますが、万一、初期不良があった場合は製品の修理・交換部品が発生します。秀英には一定期間必要なため、製品稼働予定日から余裕を持っての購入をお願いいたします。また、初期不良の場合でも修理対応やサポート内容に変更はございません。
製品仕様
| レーザー方式 | UVレーザー 355nm 5W |
|---|---|
| レーザークラス | クラス4 |
| 拡大レンズ | 10倍 |
| スポット径 | 約30μm（理論値） |
| 周波数 | 20〜150kHz |
| パルス幅 | 1～50μsec |
| 最高速度 | 8000mm/s |
| 繰り返し精度 | ±0.03mm |
| サイズ | 本体：幅500 × 奥行700 × 高さ730mm（突起物含まず） 電装盤：幅162 × 奥行451 × 高さ430mm（突起物含まず） |
| 加工エリア | 幅180×奥行180mm |
| Z軸有効範囲 | 40mm（+10〜-30） |
| 加工できる素材の厚さ（高さ） | 370mm |
| 電源 | AC 100V 50/60Hz |
| 消費電力 | 500W |
| 推奨作業環境 | 温度：10〜30度 湿度：75%以下 清潔で埃が少ない環境 ※結露無きこと |
| 推奨保管環境 | 温度：5〜40度 湿度：75%以下 |
| 重量 | 本体：約30kg 電装盤：約12kg |
| 付属品 | USBケーブル、外部IF用コネクタ、キースイッチ用キー、USBフラッシュメモリ（ソフトウェアインストール用）、保護メガネ |
| ソフトウェア対応OS | Windows7以降（ARMアーキテクチャ搭載のWindows PC には非対応） |
| 対応画像形式 | JPG / PNG / SVG / DXF |
| 対応3Dデータ形式 | STL |
※改良のため仕様変更する可能性がございます
