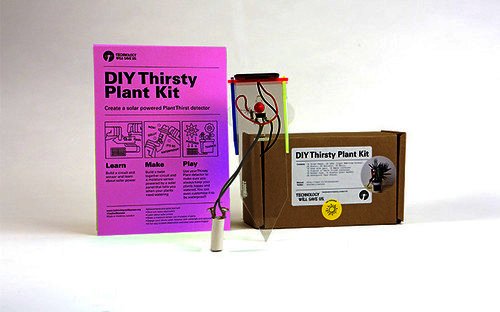

DIY Thirsty Plant Kit



植物を育てていて、いつ水やりを行えばいいのか疑問に思ったことはありませんか?

私も小さい頃には朝顔やヒマワリを学校で育てた思い出があります。その中で水やりは朝・夕方と時間を決めて交代当番で行っていた記憶があります。

こちらの製品は水やりのタイミングを視覚的に教えてくれるDIYキットです。水やりのタイミングをLEDの点滅で教えてくれるので、植物を良い環境で育てることができます。簡単なDIYキットになっていますので、楽しく組立てて、楽しく実験できる!そんな楽しい植物育成にキットになること間違いなしでしょう。





Technology Will Save Us

Technology Will Save Us

イギリス・ロンドンに拠点を持つ教育・実験向けDIYキットを販売しているメーカーです。DIYキットを通じて電子回路や電子部品を学べるように様々なキットを販売しています。お子様の教育から大人の趣味まで幅広く楽しめる製品になっています。DIYを通じてモノづくりの楽しさを感じさせてくれるメーカーですね。

Technology Will Save Us

トランジスタMOSFETを使った仕組み

DIY Thirsty Plant Kitの仕組を簡単に説明します。MOSFETを使用して抵抗値の変化により電流値を上昇させる方法です。MOSFETを使っていますので、ケーブルをつないだ先をセンサとしていろいろなことを試してみるのも面白いですね。

DIY Thirsty Plant Kit 組立 はじめに

外観と内容物はこちらです。

DIY Thirsty Plant Kit
DIY Thirsty Plant Kit

  1. LED × 2 (予備×1)
  2. トランジスタ MOSFET × 2 (予備×1)
  3. 1MΩ抵抗 × 2 (予備×1)
  4. 銅釘× 2
  5. センサケーブル
  6. ゴム管(透明)
  7. 部品取り付け用ブラスチック板(透明)
  8. 太陽光パネル
  9. 防水用プラスチック板 × 3
  10. ブラスチック容器(空)
  11. 粉末石膏

石膏を溶かしてチューブに入れて固める

空のプラスチック容器に水を約1/5程入れます。次に石膏を指でつぶしながら適量入れていきます。下記の写真を参考にしてください。なるべく気泡が入らないようによく混ぜてください。

DIY Thirsty Plant Kit
DIY Thirsty Plant Kit
DIY Thirsty Plant Kit

台は付属しておりませんが、チューブを固定できればなんでも大丈夫です。固まるまで放置します。

回路組立(LED・抵抗)

部品取り付け用ブラスチック板(透明)に各部品を取り付けていきます。

DIY Thirsty Plant Kit

LEDをこのように取り付けます。砲弾型LEDは足の長い方が+になります。

DIY Thirsty Plant Kit

次に抵抗の足を90°曲げます。抵抗は極性を持っていませんので向きは気にしないで問題ありません。

DIY Thirsty Plant Kit

抵抗をプラスチック板に取り付けます。

DIY Thirsty Plant Kit

片方の抵抗の足とLEDの+(足の長い方)をねじることにより接続させます。

回路組立(太陽光パネル)

DIY Thirsty Plant Kit

太陽光パネルを接続します。赤のリード線は+、黒のリード線は?です。

DIY Thirsty Plant Kit

3枚の防水プラスチック板のオレンジの内側の穴に太陽光パネルのケーブルを通しておきます。

DIY Thirsty Plant Kit

写真のように+(赤)線を太陽アイコンの+に挿入します。

DIY Thirsty Plant Kit

裏返してLED(+)と抵抗(片方)と一緒にねじって接続します。

回路組立(センサケーブル)

DIY Thirsty Plant Kit

センサケーブルを写真の通りに挿入します。極性はありません。

DIY Thirsty Plant Kit

裏返して写真の右側を抵抗の何も接続していない方の足にねじって接続します。

DIY Thirsty Plant Kit

太陽光パネルの線をプラスチック板の太陽アイコンの+に挿入します。

DIY Thirsty Plant Kit

太陽光パネルの(黒)線とセンサケーブルの残っている方の線とねじって接続します。

回路組立(MOSFET)

DIY Thirsty Plant Kit

MOSFETを写真のように挿入します。

DIY Thirsty Plant Kit

MOSFETの足を写真の方向に約45°曲げます。各足が接触すると正常に動かなくなります。

DIY Thirsty Plant Kit
DIY Thirsty Plant Kit
DIY Thirsty Plant Kit

上記の写真を参考に3本の足にケーブルをねじって接続します。

DIY Thirsty Plant Kit

お疲れ様でした。回路組立は完了です。この時点でLEDは点滅していますが、正常に動作していることを表していますので問題ありません。

銅釘(センサ)取付

DIY Thirsty Plant Kit

石膏が完全に固まったことを確認して、チューブから石膏を取り出します。

DIY Thirsty Plant Kit

適当な長さに石膏を折ります。実際の設置環境で調整してください。銅釘の先が出ないように注意してください。

DIY Thirsty Plant Kit

センサケーブルの配線されていない方を銅釘に巻きつけます。センサケーブルは接触しないようにしっかりと巻きつけてください。

防水ケース組立

DIY Thirsty Plant Kit

写真のように防水プラスチック板と回路作成したプラスチック板を合わせていきます。

銅釘(センサ)部分を植木に設置

DIY Thirsty Plant Kit

完成!!

これですべての作業は完了です。お疲れ様でした。土が乾燥してくるとLEDが点滅します。

DIY Thirsty Plant Kit

まとめ

いかがでしたでしょうか。簡単だったかもしれません。こちらの製品はMOSFETにつながる部分がセンサの役割を果たしてくれるので、この他にも応用することができますね。身近なもので実験してみて、自分だけの使い方を模索してみましょう
