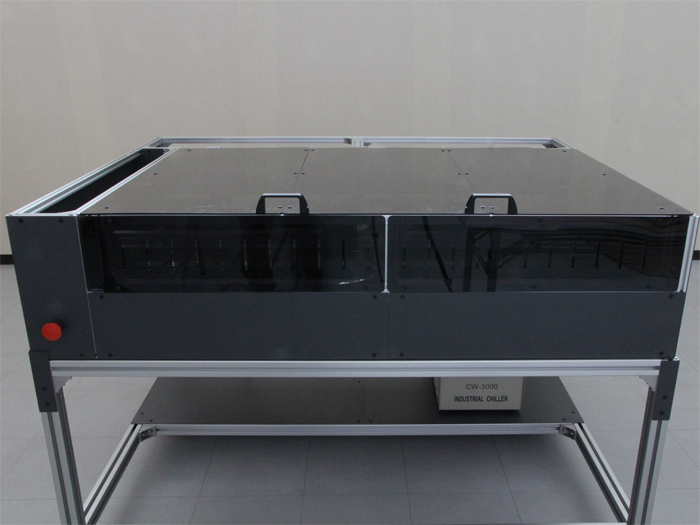

Top cover 完成
Top cover 完成
Top cover 完成
以下の部品を用いて、Top cover 完成を行います。
| 梱包No. | 部品 | 数量 | 詳細 |
|---|---|---|---|

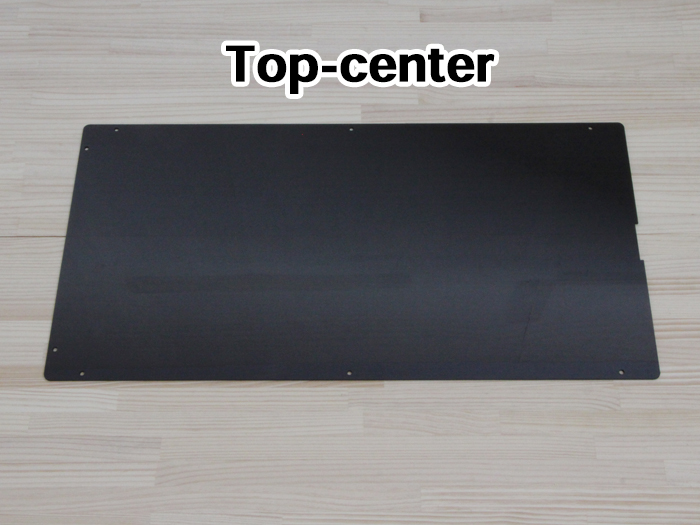

| 番号 | Top-center | 1 | アクリル |

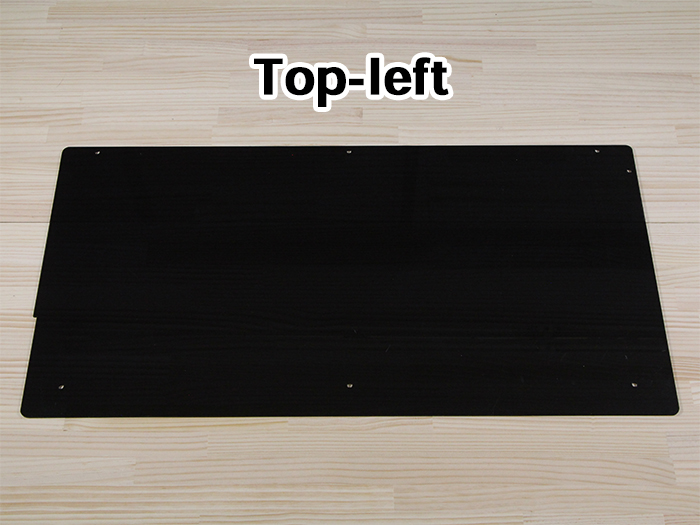

| 番号 | Top-left | 1 | アクリル |

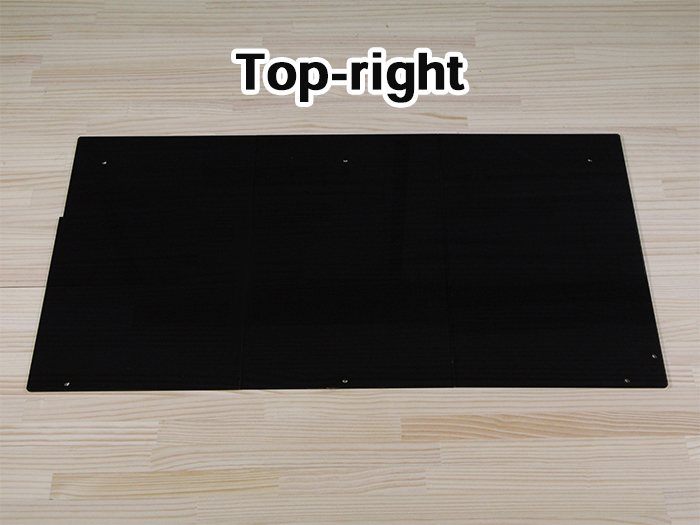

| 番号 | Top-right | 1 | アクリル |

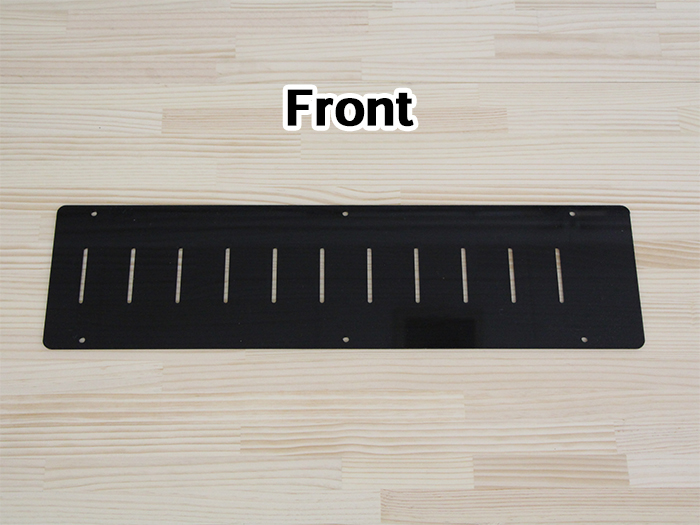

| 番号 | Front | 1 | アクリル |

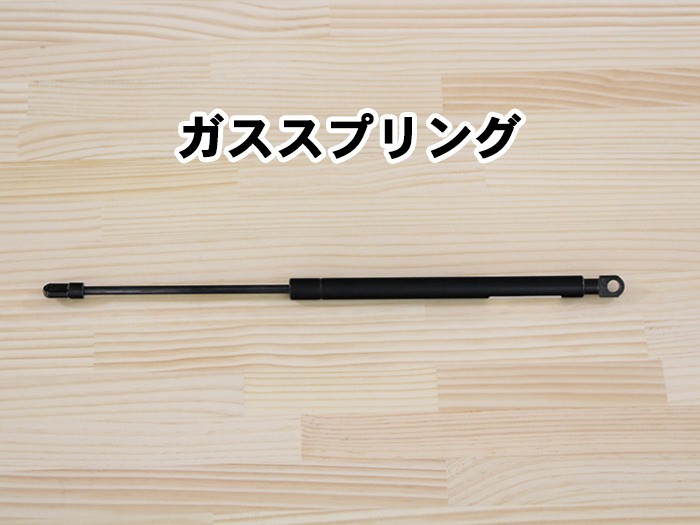

| 番号 | ガススプリング | 2 | |

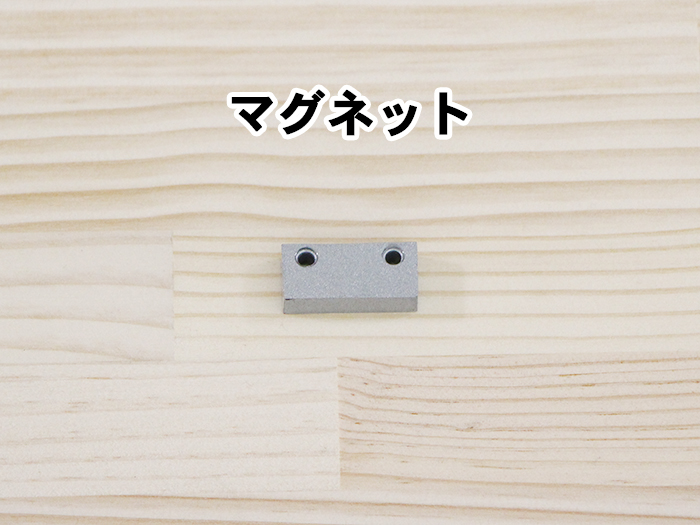

| 番号 | マグネット | 1 | Doorリミットスイッチ用 |

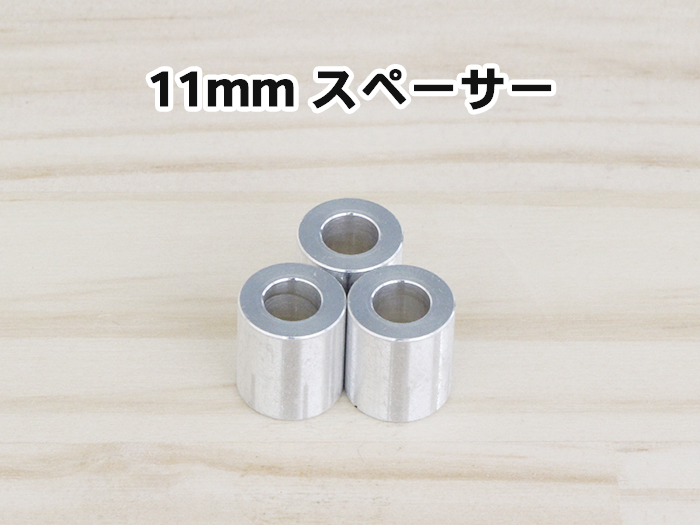

| 番号 | 11mmスペーサー | 4 | |
| 番号 | 6.35mmスペーサー | 4 | |
| 番号 | M5ワッシャー | 12 | 旧JIS |
| 番号 | M5x25 低頭ボルト | 4 | 黒 |
| 番号 | M5x8 低頭ボルト | 34 | 黒 |

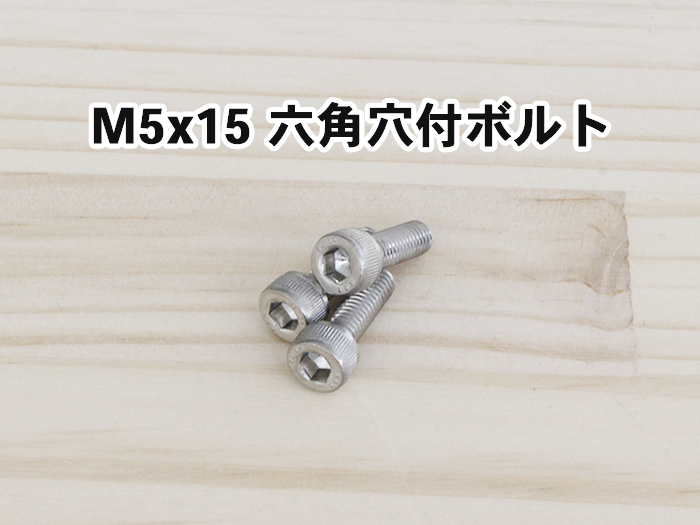

| 番号 | M5×15 六角穴付ボルト | 4 | |

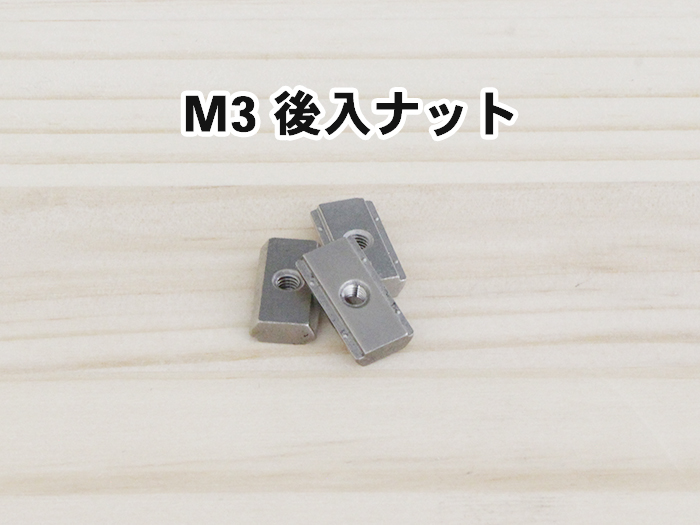

| 番号 | M3後入ナット | 2 | |

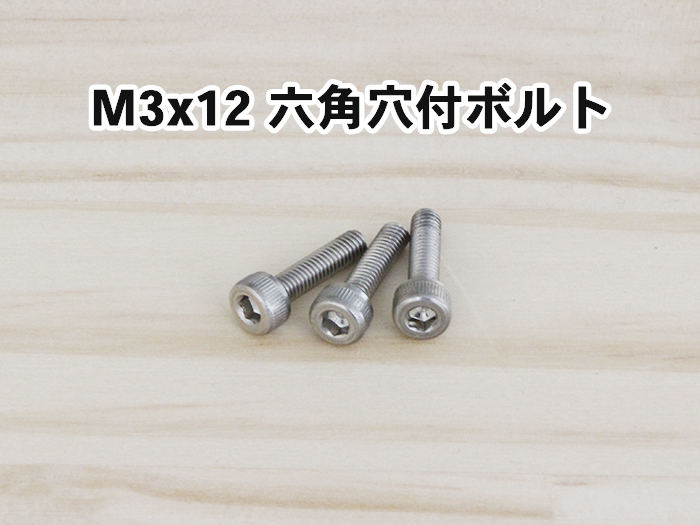

| 番号 | M3x12 六角穴付ボルト | 2 |
ガススプリング 取付

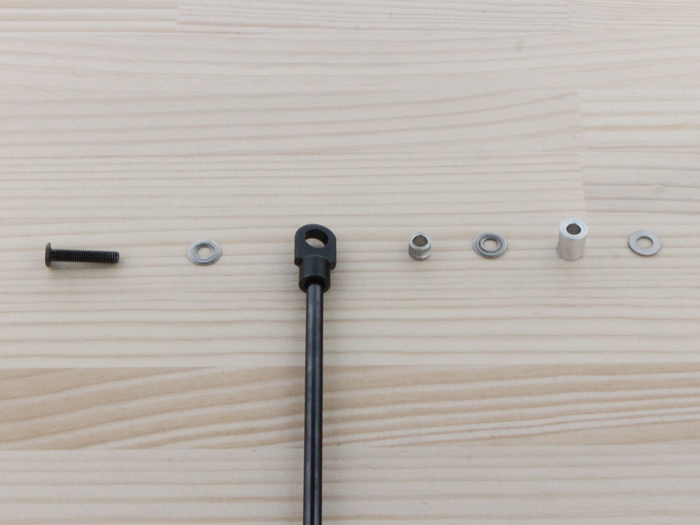

Top coverにガススプリングを取り付けます。以下の順番でM5x25 低頭ボルトに通します。
- M5x25 低頭ボルト
- M5ワッシャー
- ガススプリング
- 6.35mmスペーサー
- M5ワッシャー
- 11mmスペーサー
- M5ワッシャー

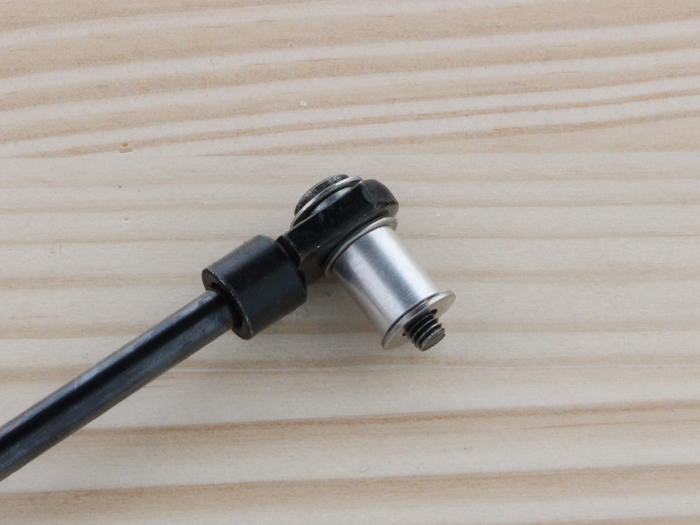

通した状態です。

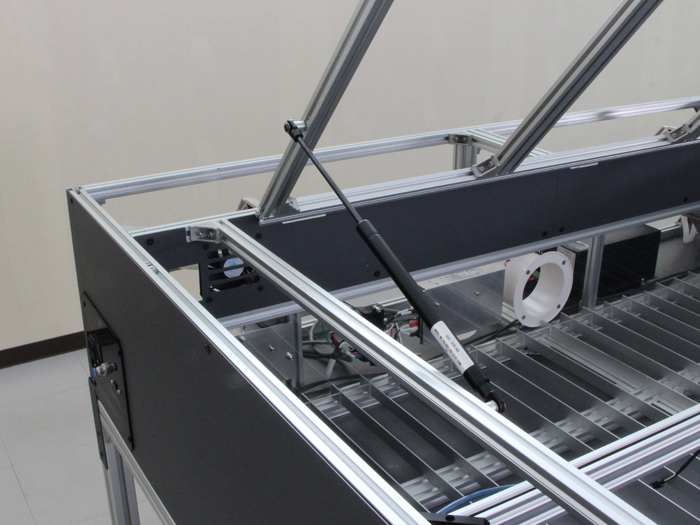

写真を参考にあらかじめ入れておいたM5 Tナットを使用して固定します。
※位置は後からでも調整出来ます。

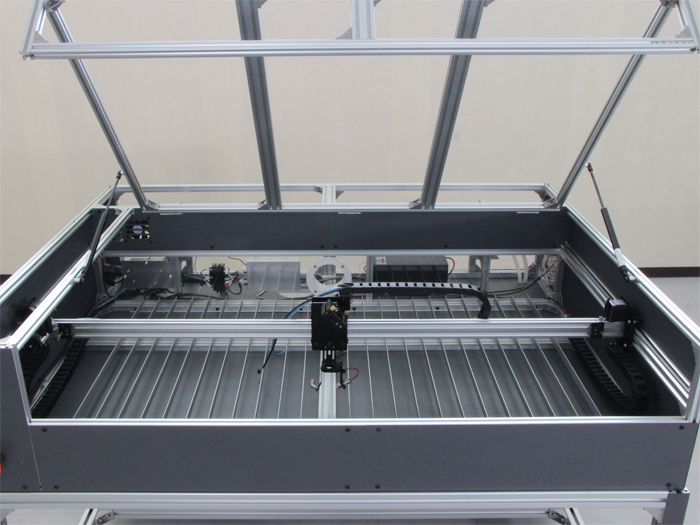

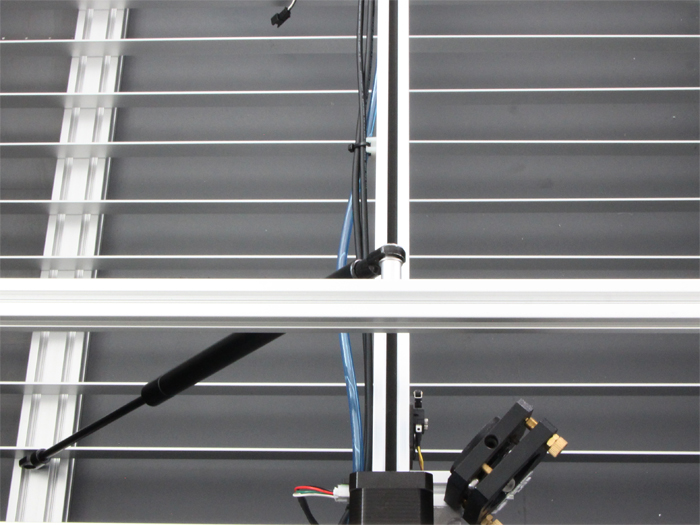

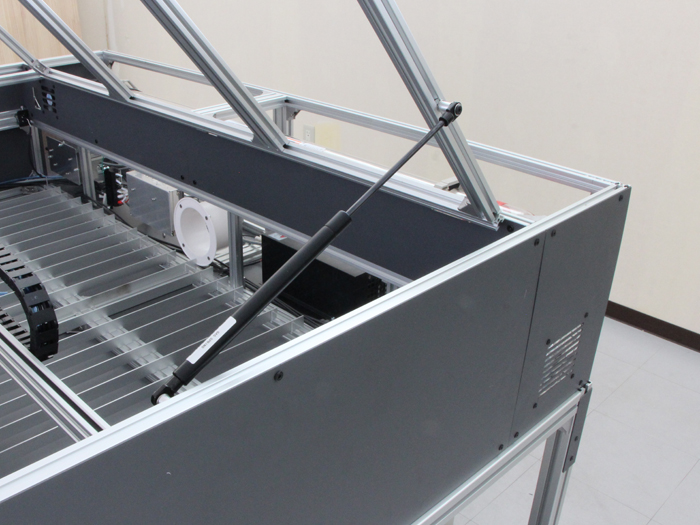

もう片方も同様に取り付けます。位置は下記写真を参考にしてください。
Top coverが傾いている場合、または完全に閉まらない場合はガススプリングの位置を調整してください。
アクリル 取付
あらかじめ入れておいたM5 Tナットを使用してM5x8 低頭ボルトでアクリルのカバーを取り付けます。Top-centerは中央、Top-leftは本体前面から見て左側、Top-rightは右側に取り付けます。

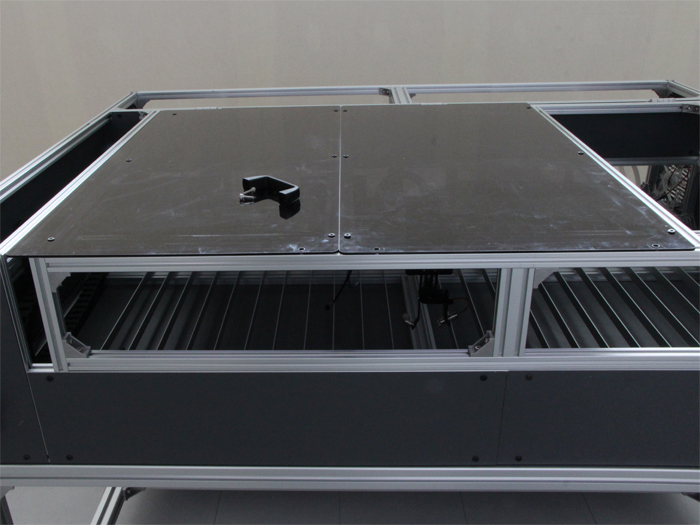

Top-leftとTop-centerを取り付けます。前側の穴は取手用です。取手はM5×15 六角穴付ボルトで取り付けます。
Top-right、残りの取手も同様に取り付けます。
Frontも同様にM5x8 低頭ボルトで取り付けます。※向きに注意してください。
マグネット 取付

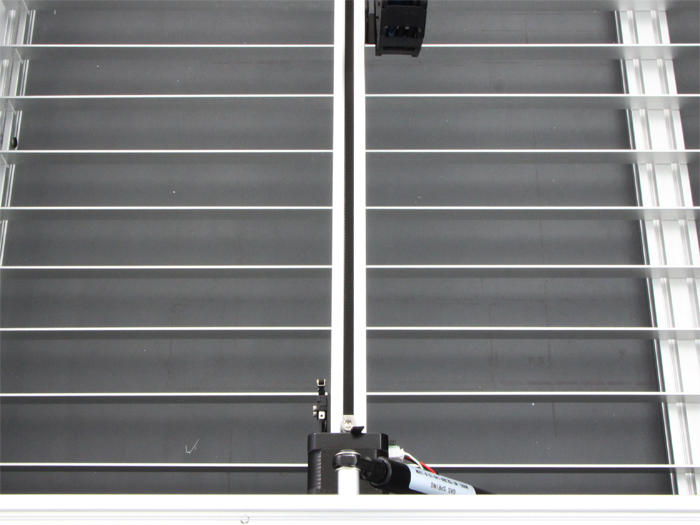

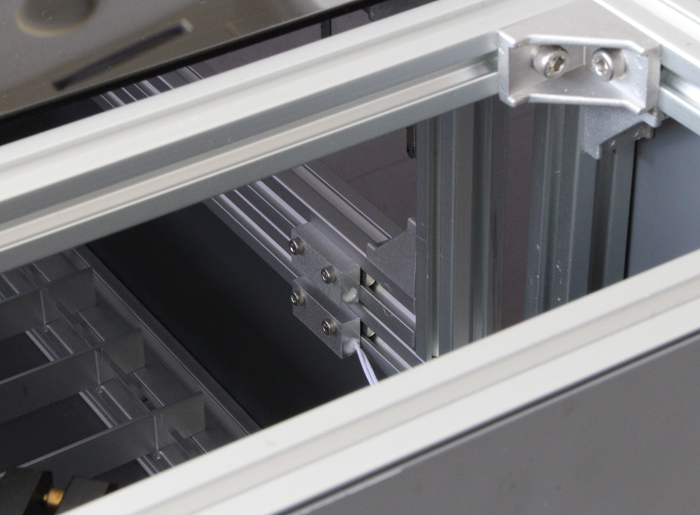

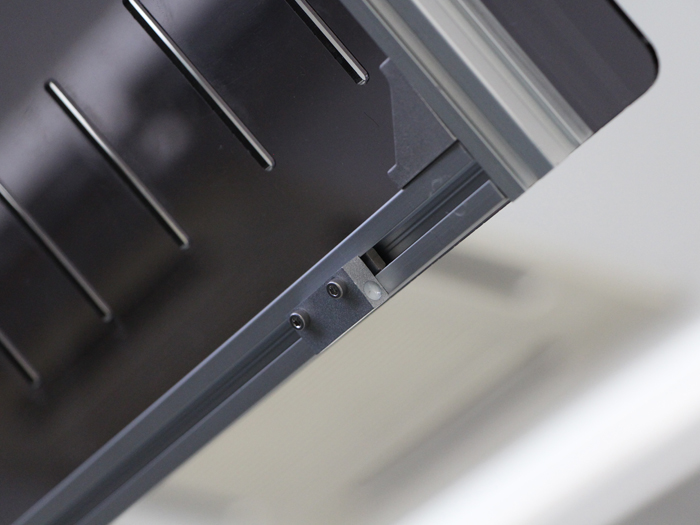

写真の位置を参考にマグネットをM3後入ナットとM3x12 六角穴付ボルトで取り付けます。
Doorケーブルのマグネット位置と重なる位置に取り付けてください。
以上で、本工程は完了です。
