X軸ユニット 組立・調整

X軸ユニット 組立

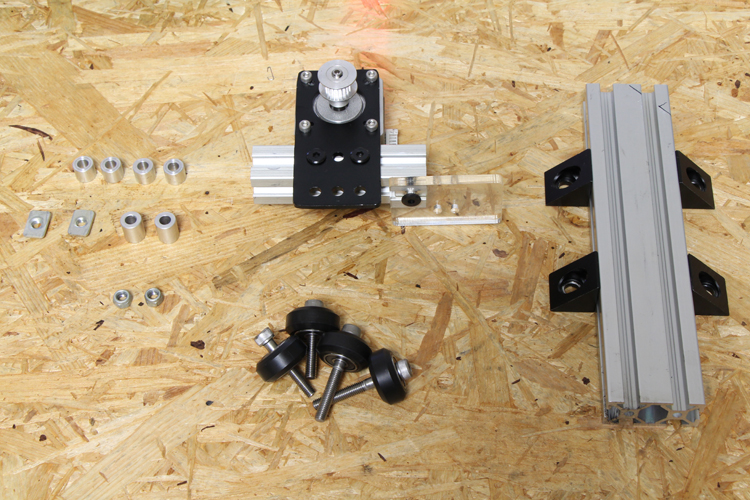

部品表

部品	詳細	数量
X軸フレームユニット	組立済み	1
X軸モーターユニット	組立済み	1
X軸solid v wheelユニット	組立済み	4
8.5mmスペーサー	アルミ製	4
12mmスペーサー	アルミ製	2
M5 Tナット	先入れナット	2
M5ナイロンナット	緩み止めナット	2

X軸ユニット取り付け

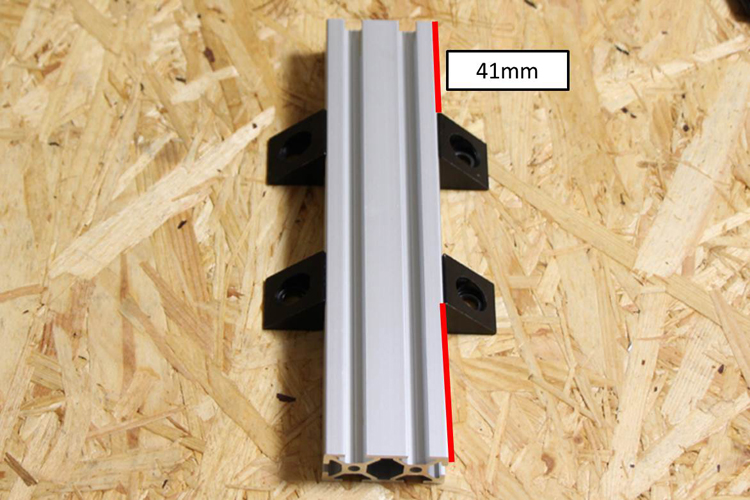

フレームユニットはBlack Angle Corner Connectorから短いほうが上側、長いほうが下側となります。

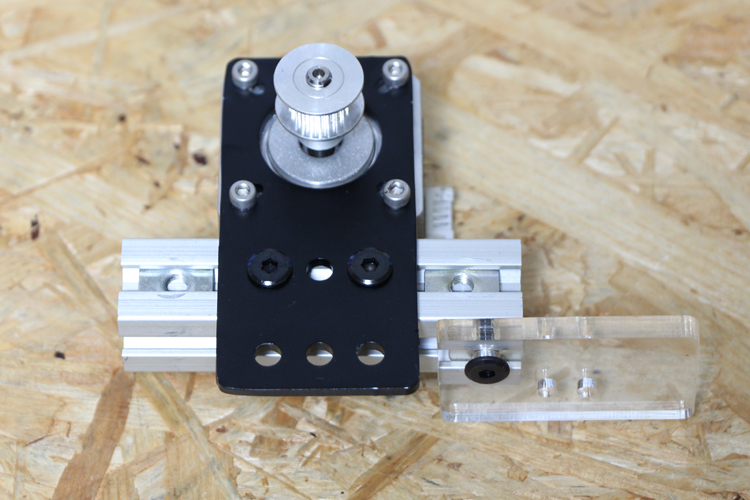

写真を参考にモーターユニットにM5 Tナットを2個挿入します。

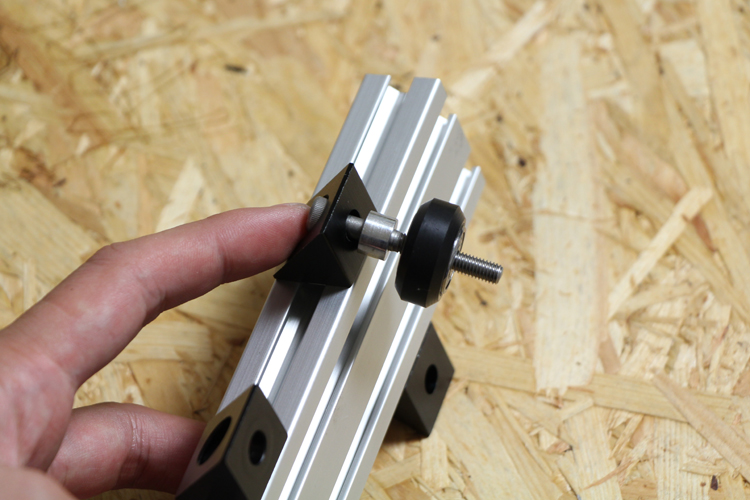

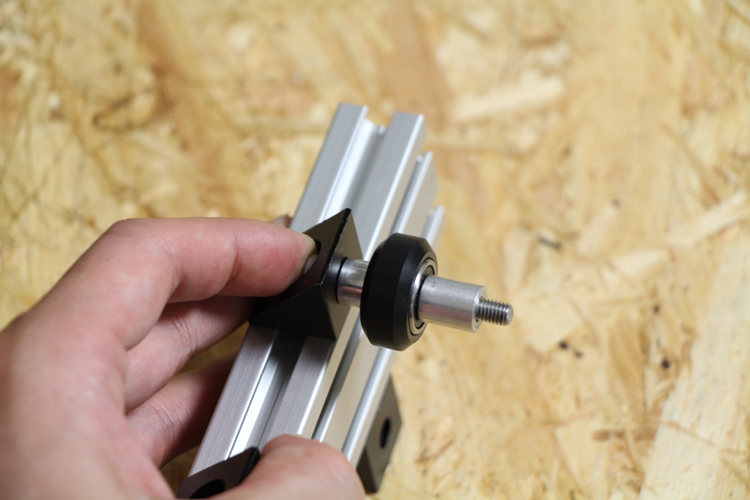

写真を参考にBlack Angle Corner ConnectorにM5×40 六角穴付ボルトを通して、その後に8.5mmスペーサーとsolid v wheelユニットを通します。

12mmスペーサーを通します。

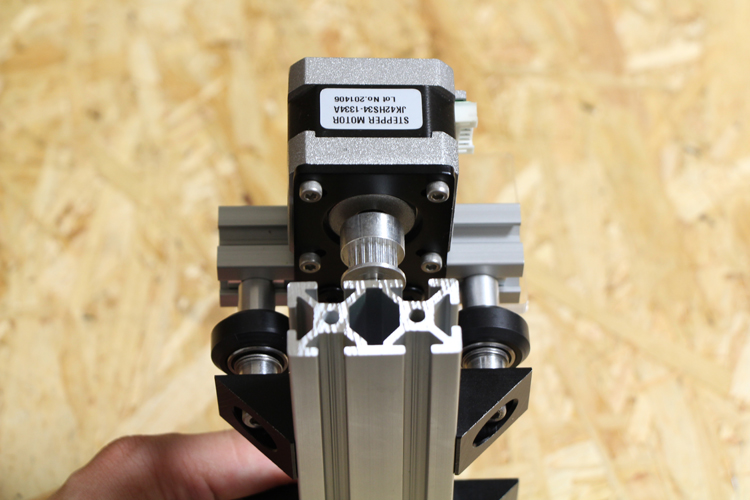

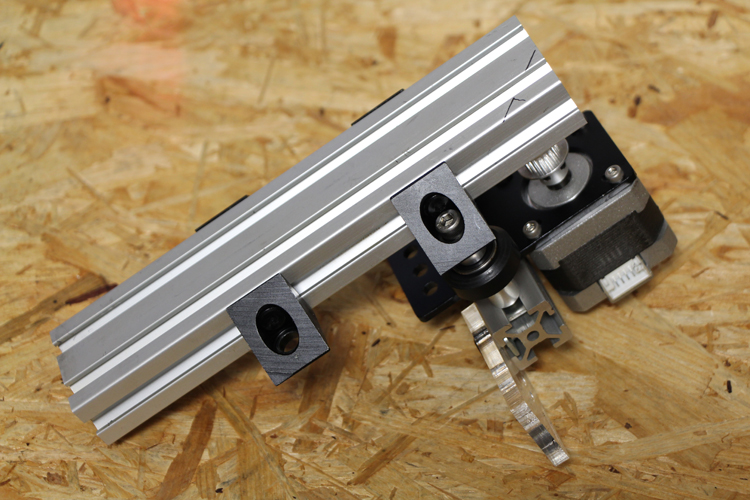

モーターユニットに先程挿入したM5 Tナットで固定します。

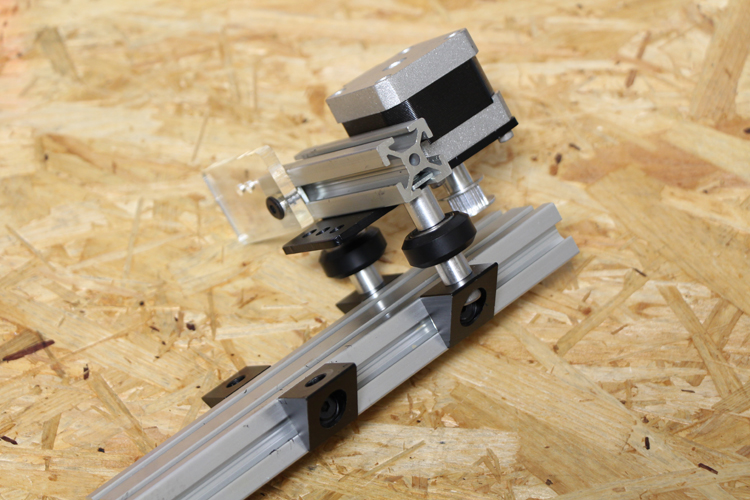

なるべく真ん中になるように左右の位置を調整してください。

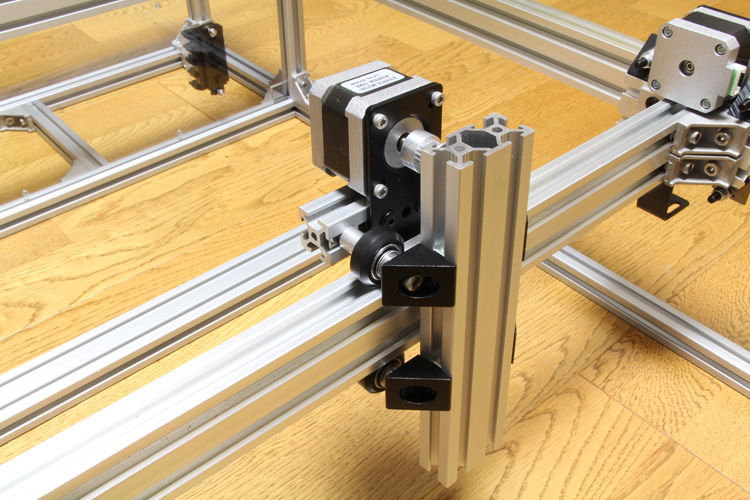

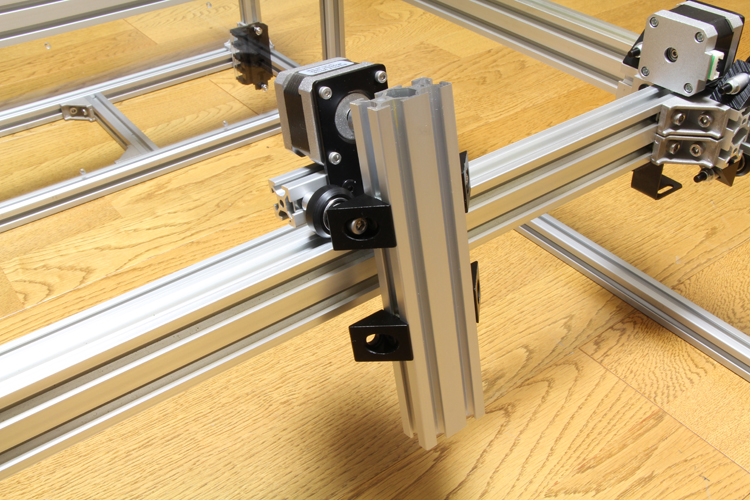

写真のように本体のX軸V-slotに接続します。溝にsolid v wheelがスライドするようにしてください。

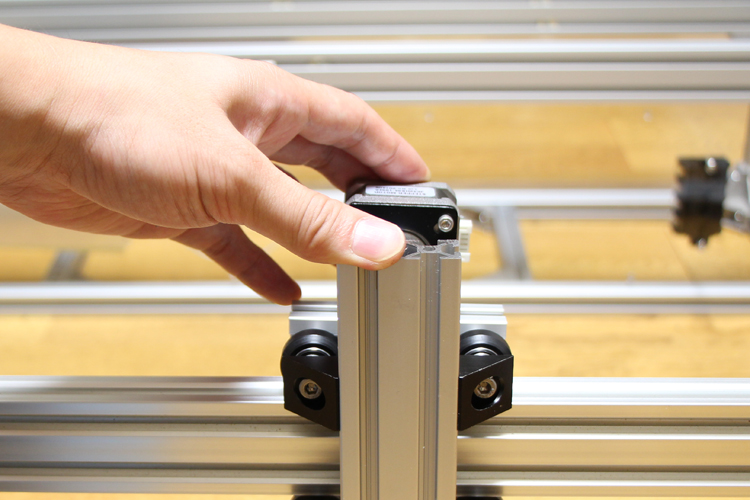

先程固定した上側の2本を少し緩めて、X軸ユニット自体を垂直に下に軽く押します。X軸ユニットがX軸V-slotと平行になるようにしてから再度X軸ユニットの上側2本のネジを締めて固定します。

X軸ユニットの下側2本の組立方法は下記となります。
X軸ユニットをX軸V-slotに接続したまま、下記の工程を行ってください。先に組み立ててしまうとX軸V-slotに嵌らなくなります。

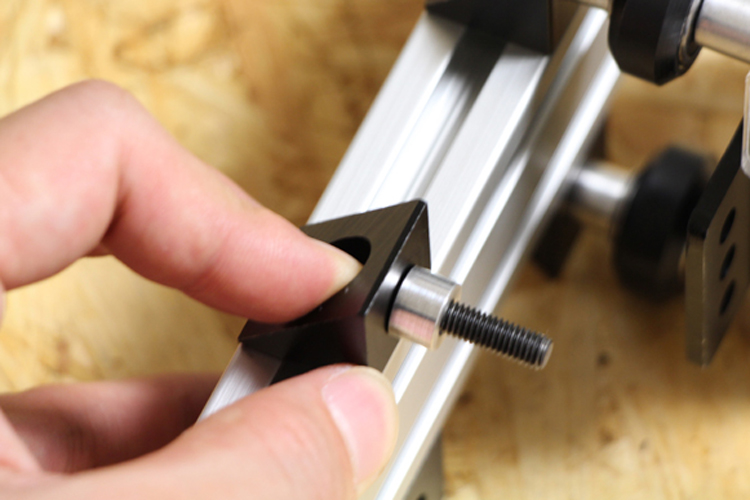

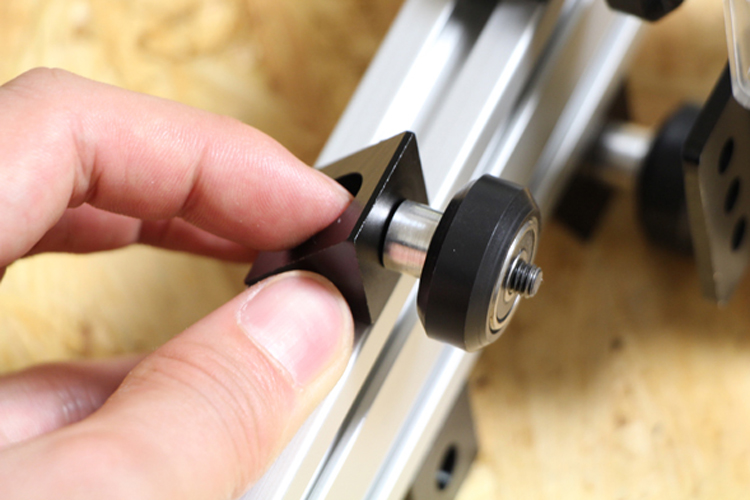

Black Angle Corner ConnectorにM5×30 低頭ボルトを通します。

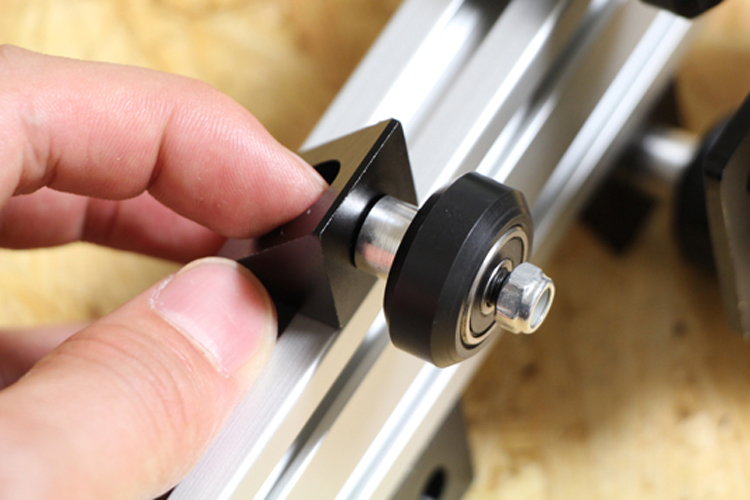

8.5mmスペーサー、solid v wheelユニットの順で通してM5ナイロンナットで固定します。
次の工程で調整をしますので、完全に固定しないように注意してください。

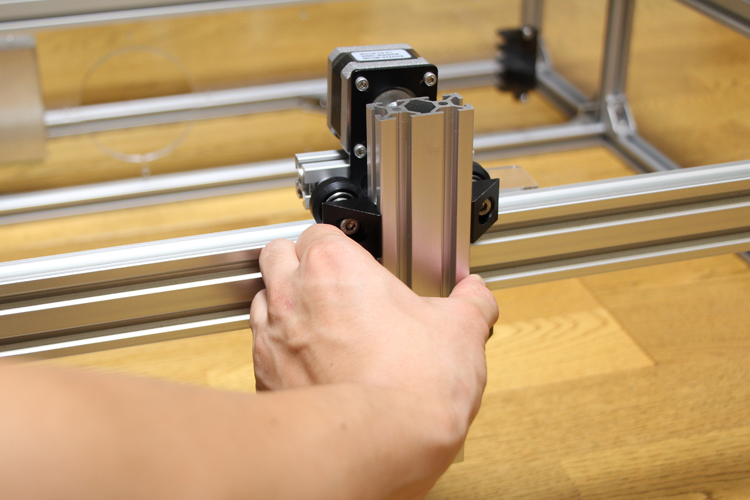

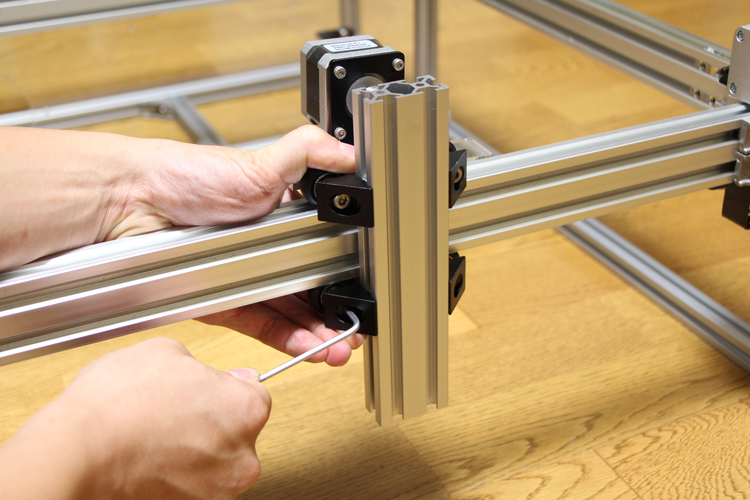

X軸を下側に押しながら、X軸ユニットの下側2本のsolid v wheelユニットV-slotの溝に押し上げながら固定します。

がたつきがある場合は、がたつきや傾きがなくなるまで再度下側2本を緩めて調整してください。

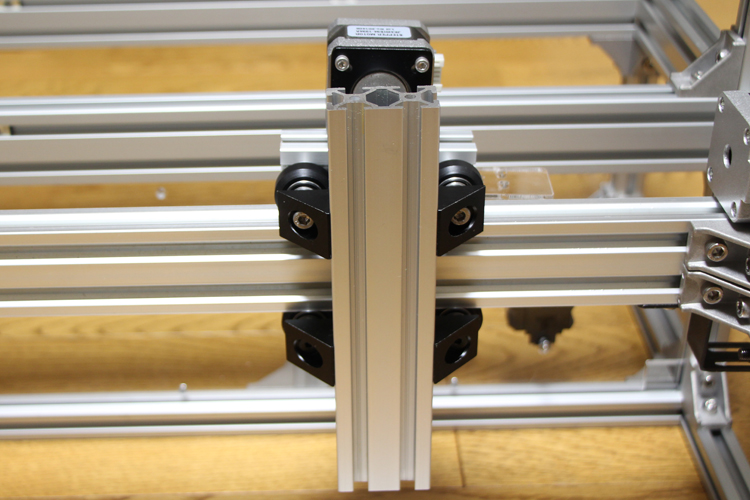

X軸ユニットが前後左右に傾いていないか確認します。傾きがある場合は修正してください。
