タイミングベルト 取付

タイミングベルト 取付

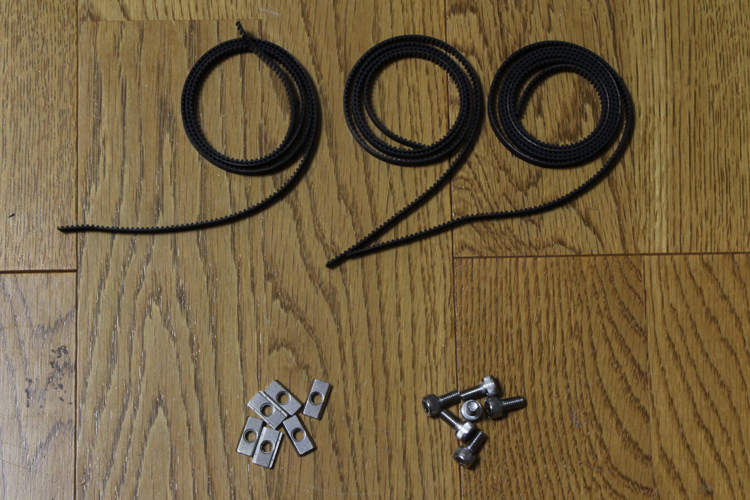

部品表

タイミングベルト
部品 詳細 数量
X軸タイミングベルト GT2 900mm 1
Y軸タイミングベルト GT2 650mm 2
M5後入れナット ステンレス製 6
M5×10 六角穴付ボルト ステンレス製 6

Y軸タイミングベルト 取付

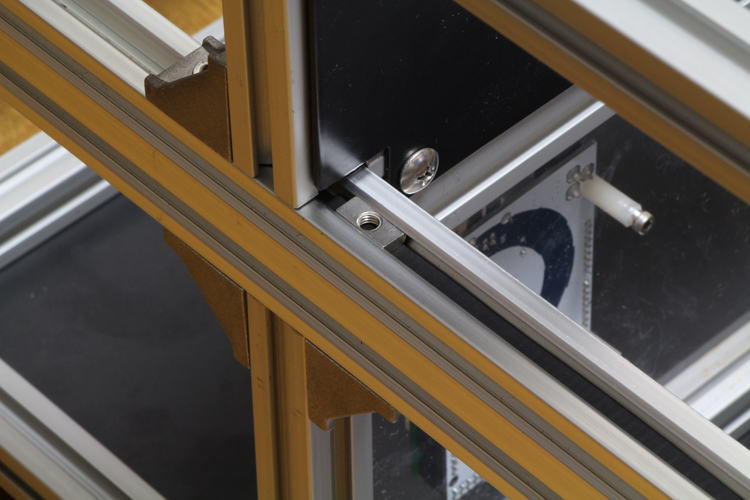

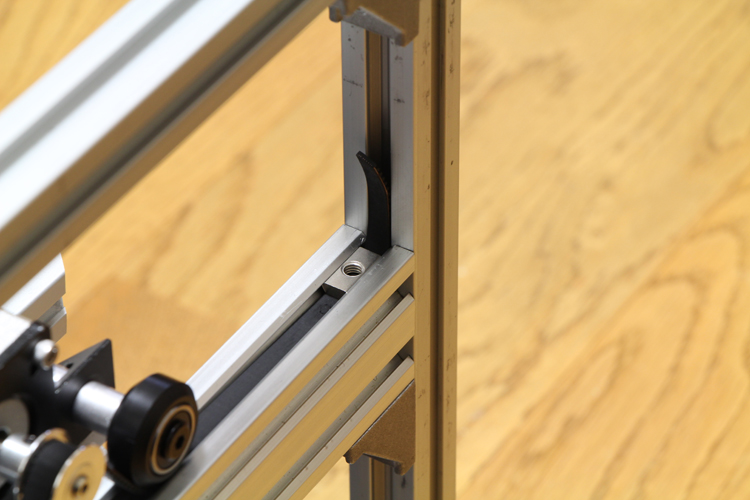

V-slotの溝にタイミングベルトを挿入して、その上にM5後入れナットを入れます。
押しながら入れてください。
V-slot溝

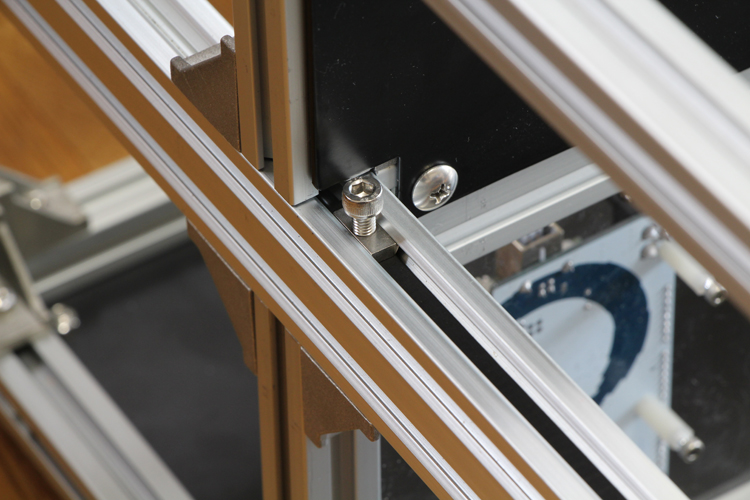

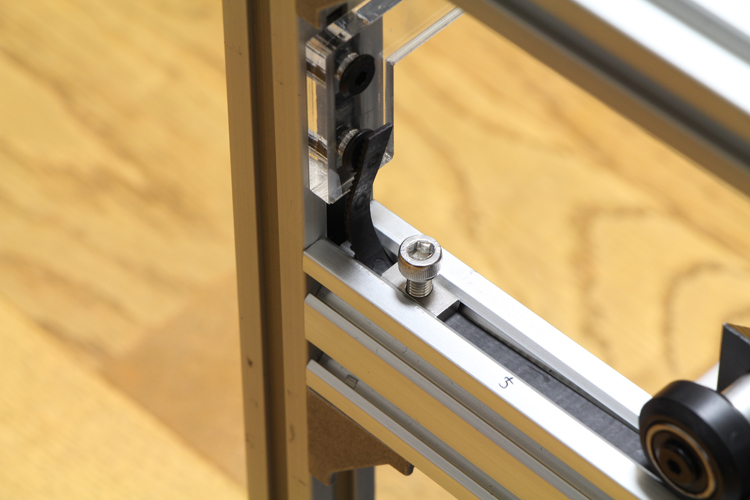

M5×10 六角穴付きボルトで固定します。
ボルトで固定

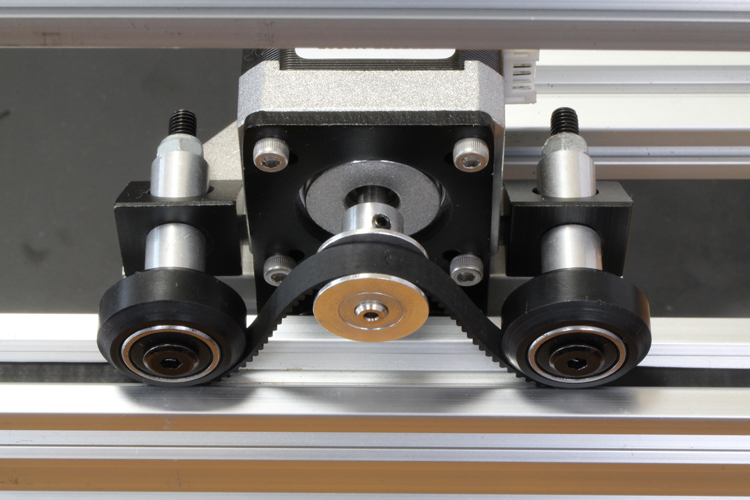

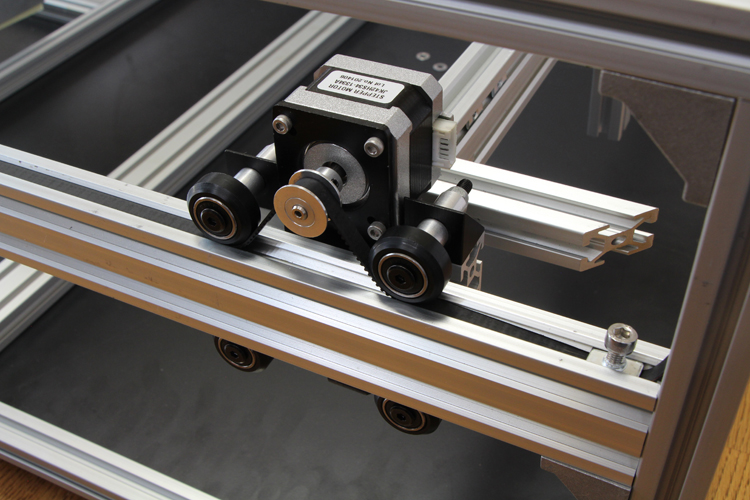

写真を参考にタイミングベルトを軸ユニットに通します。
タイミングベルト軸ユニットに通す

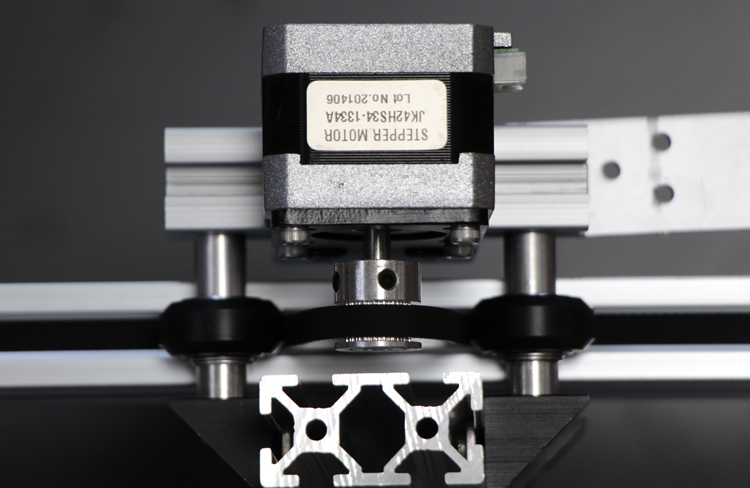

タイミングプーリーの位置を調整します。アルミフレームの溝部分に合わせます。

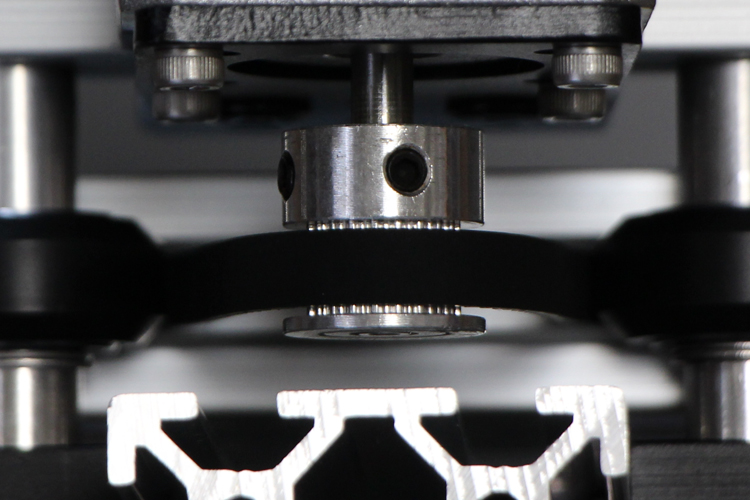

タイミングプーリー上アングル

タイミングプーリーをイモネジで固定します。
タイミングプーリー固定

反対側の端も先程と同様にタイミングベルト、M5後入れナットを挿入します。
V-slot反対側溝

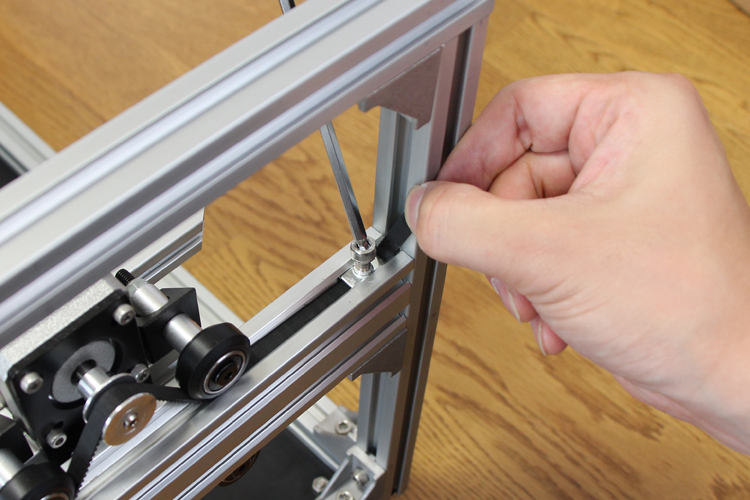

タイミングベルトを引っ張りながらM5×10 六角穴付きボルトで固定します。
ベルト引っ張る

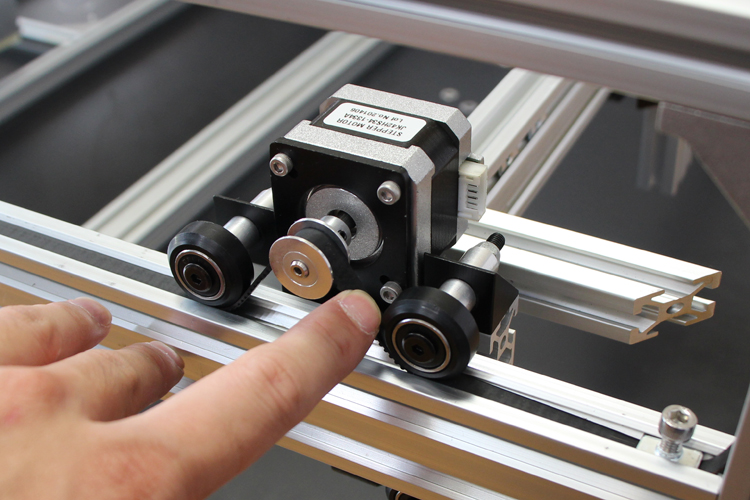

タイミングベルトが張っているか確認します。
緩んでいる場合はもう再度調整してください。
張り具合確認

調整完了

Y軸の反対側も同様にタイミングベルトを取り付けてください。

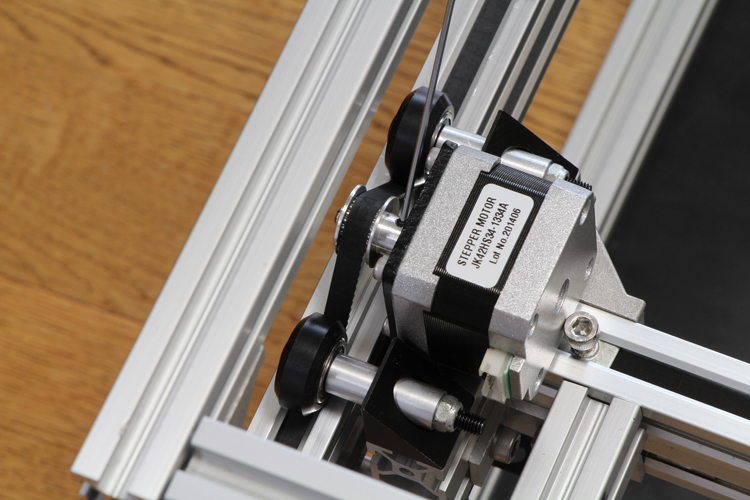

Y軸反対側アングル

X軸タイミングベルト 取付

「Y軸タイミングベルト 取付」と同様に取り付けます。
X軸タイミングベルト取り付け

タイミングプーリーの位置を調整してください。
タイミングプーリー上アングル

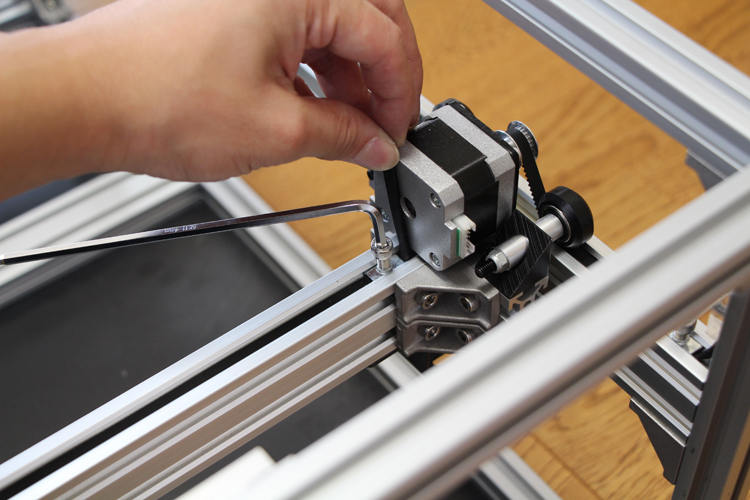

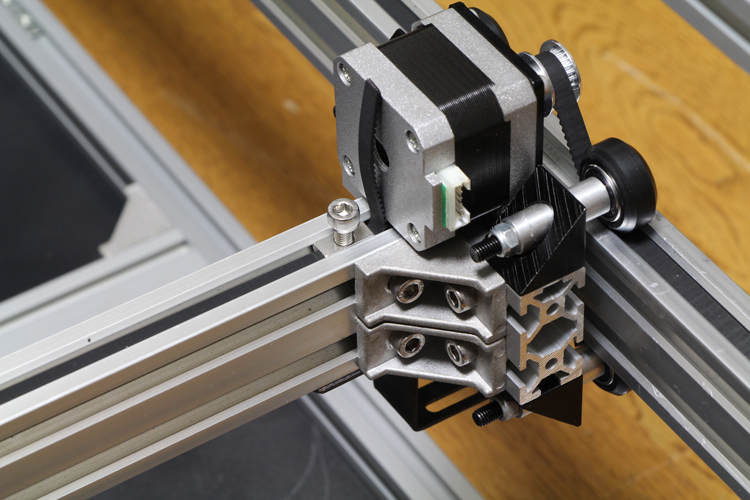

タイミングベルトを引っ張りながら固定します。
タイミングベルト固定

緩んでいる場合はもう再度調整してください。
張ってる状態

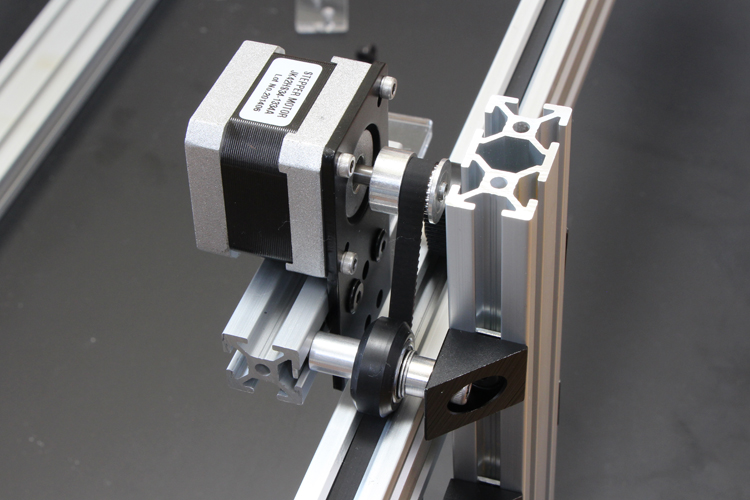

プーリー横アングル
