カバー取付 完成

カバー取付 完成

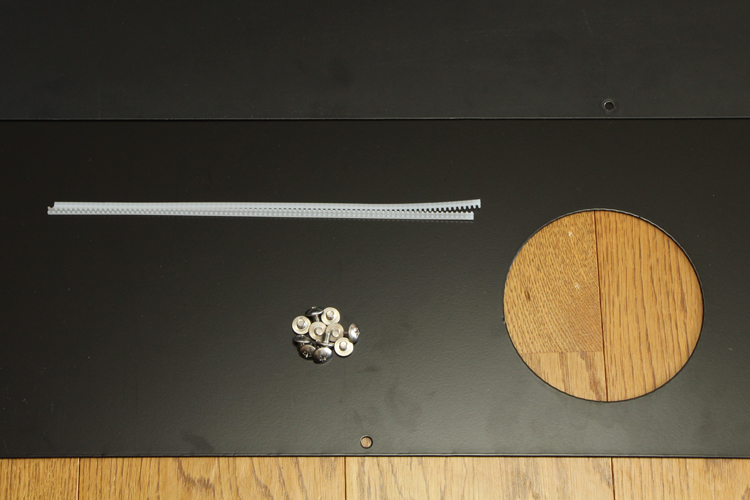

部品表

cover

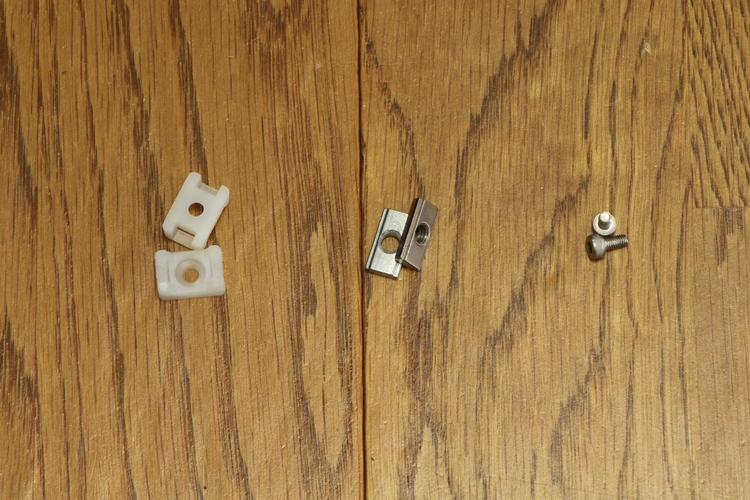

結束バンド固定具

部品 詳細 数量
cover top back SPCC 1
cover back SPCC 1
コの字型ブッシュ
M5×6 トラス ステンレス製 14
結束バンド固定具 2
M3 後入れナット ステンレス製 2
M3×6 六角穴付ボルト ステンレス製 2

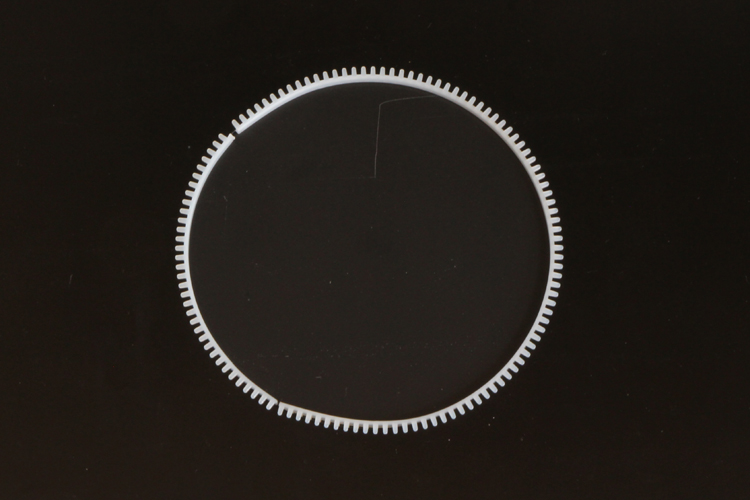

コの字型ブッシュを取り付けます・
コの字型ブッシュ

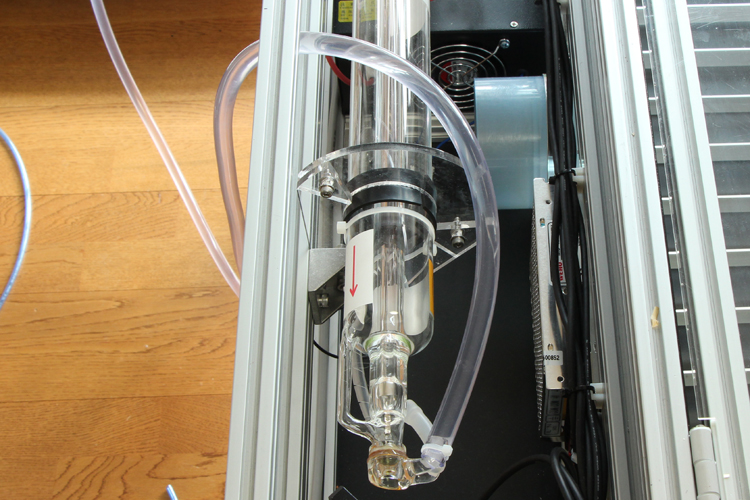

cover backを取付面に当てて、ホース出入口部分に結束バンド固定具を取り付けます。
結束バンド固定具取り付け

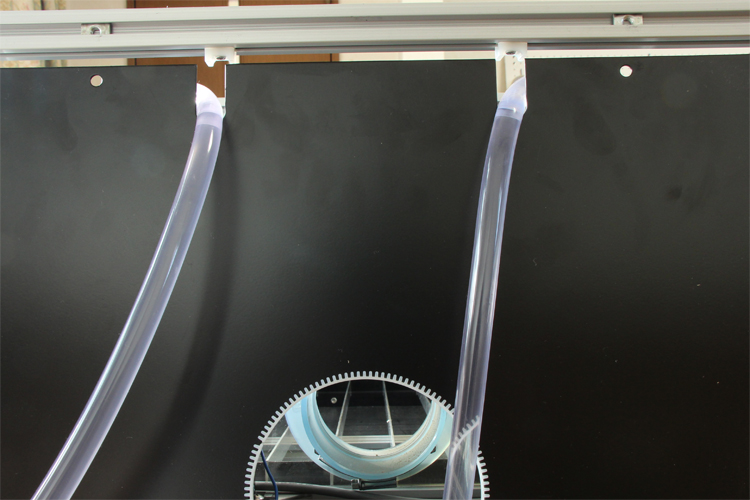

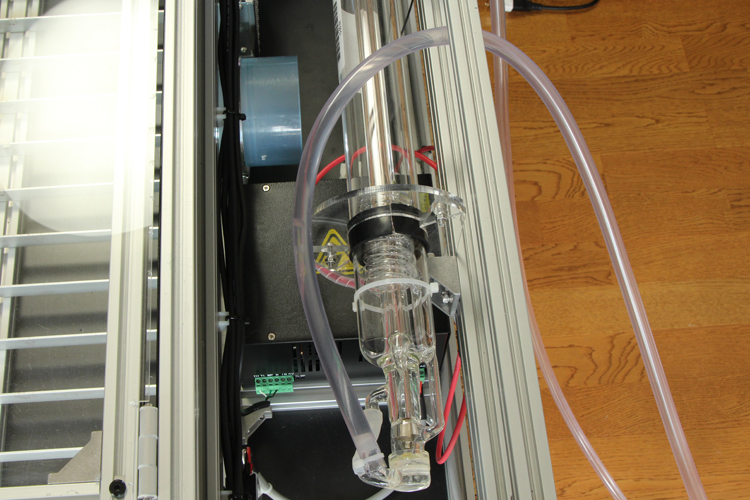

ホースがまっすぐになるように結束バンド固定具にホースを固定します。
ホース固定
レーザー管非照射側

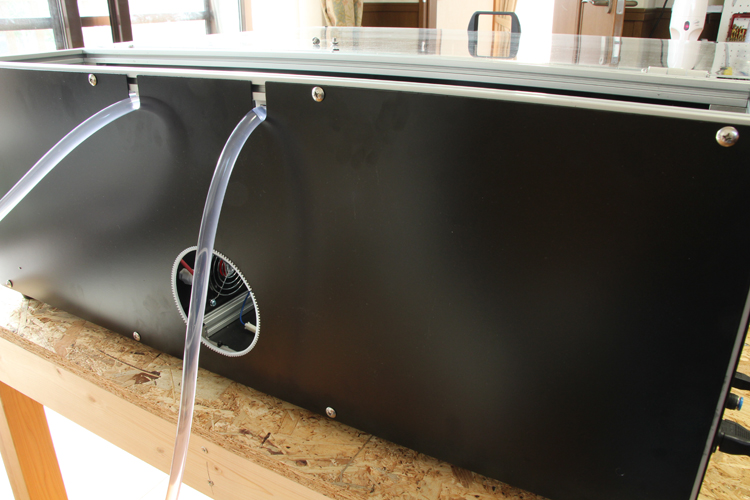

cover backを取り付けます。
cover back取り付け

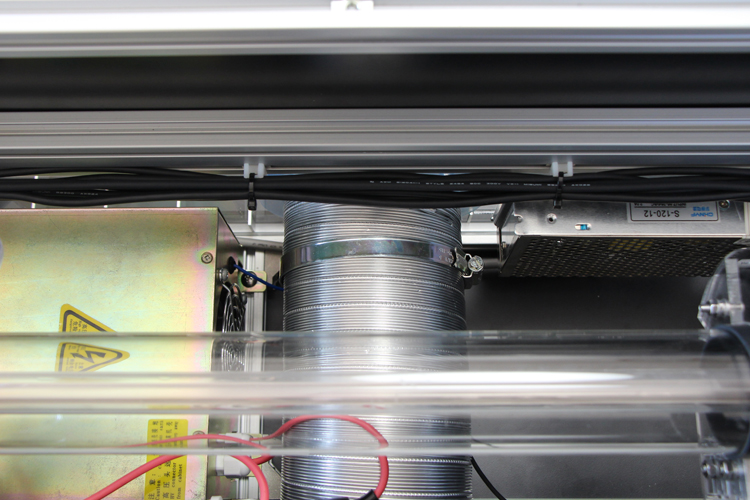

排気用のダクトを取り付けてください。
ダクト取り付け

この時点で水冷キットの電源をONにして水漏れ等がないことを確認してください。

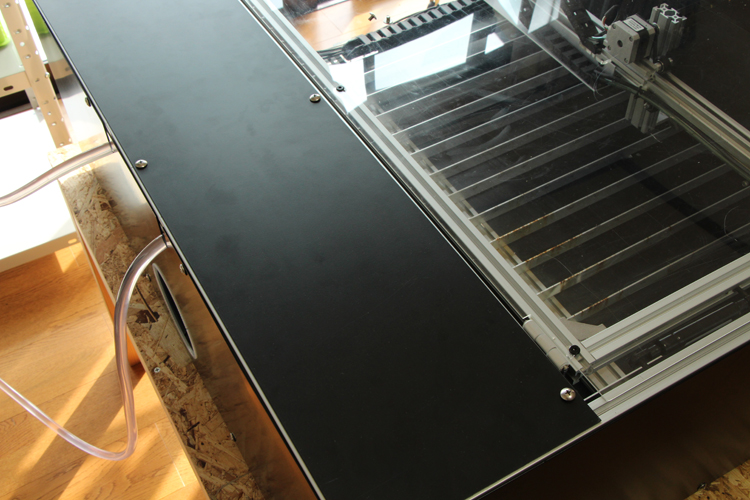

cover top backを取り付けます。
cover top back取り付け

アース線 取付

部品表

歯付き座金 内歯形

部品 詳細 数量

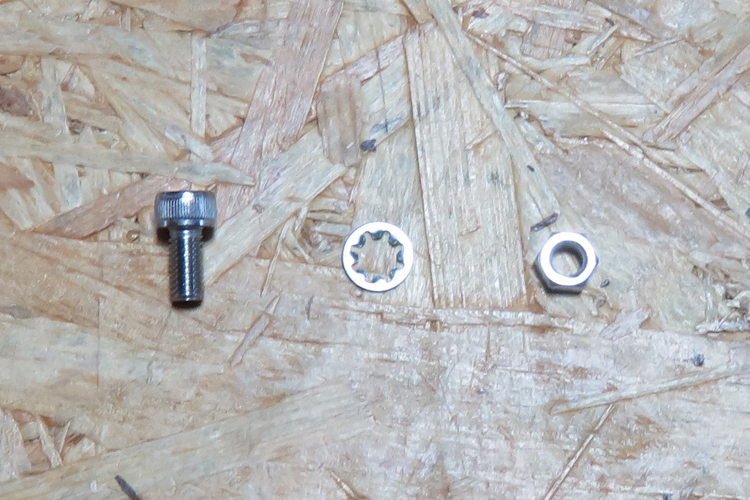

M5×10 六角穴付ボルト ステンレス製 1
M5 ナット ステンレス製 1
歯付き座金 内歯形 1

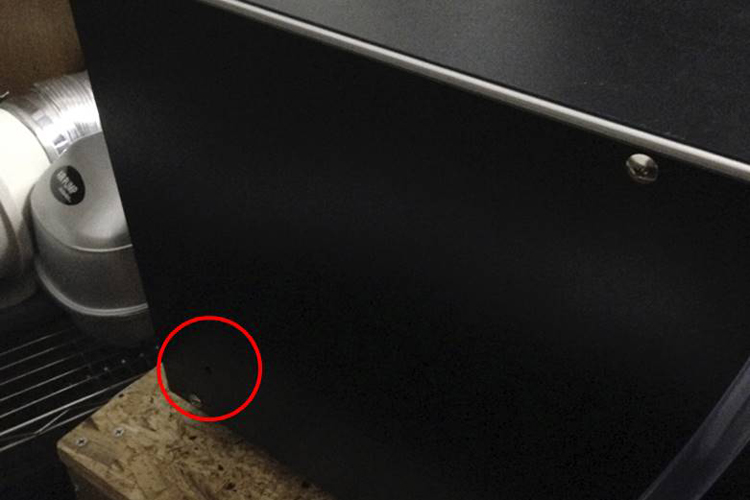

cover backにアース線セットを取り付けてアースに落としてください。
アース線セット取り付け

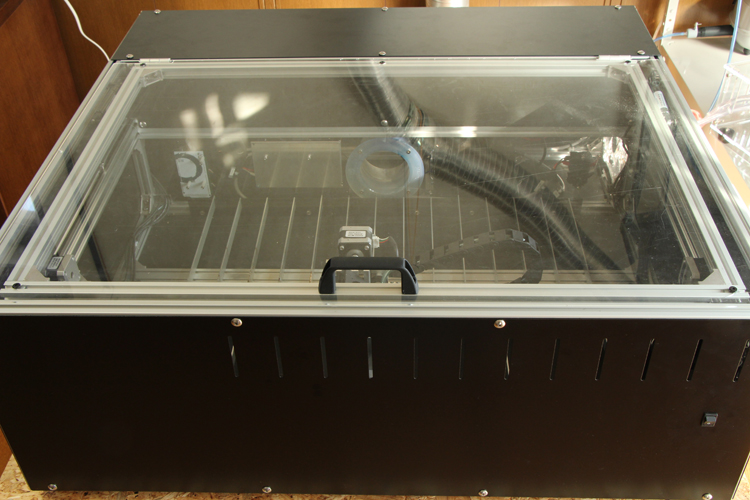

Smart Laser CO2の完成です。
本体正面
