配線

1.0m拡張キットに付属しているLaserケーブルは標準のLaserケーブルの延長となります。下記の写真を参考に標準のLaserケーブルに接続して、コルゲートチューブを取り付けてください。

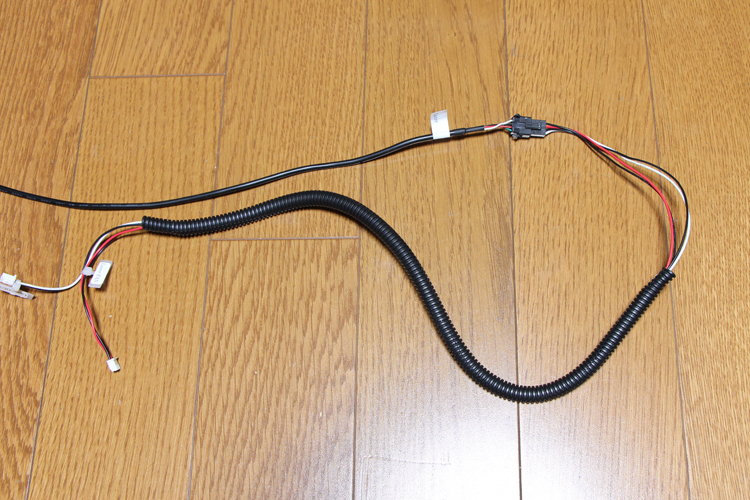

Laserケーブル

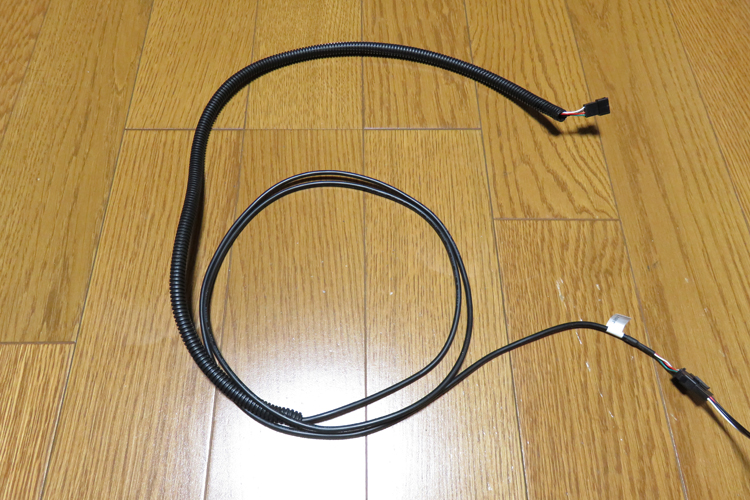

コルゲートチューブ取り付け

基板取付、ケーブルの接続は標準のSmart Laser Miniの、「配線」をご参照ください。
pcb mount取り付け位置は真ん中を目安にしてください。

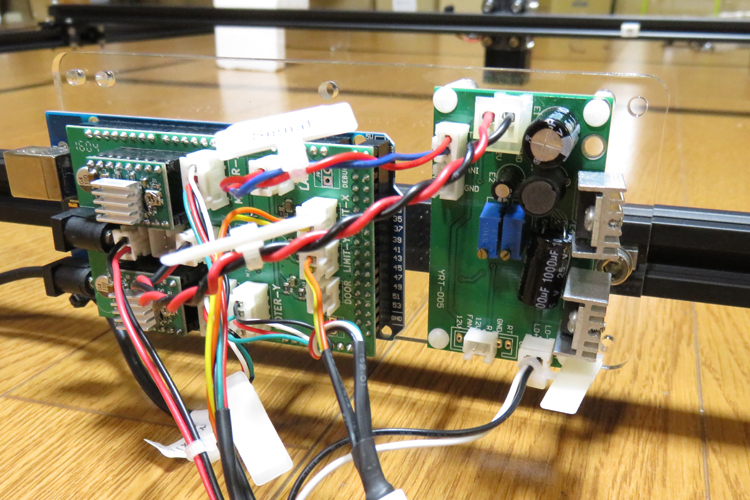

pcb mount取り付け位置

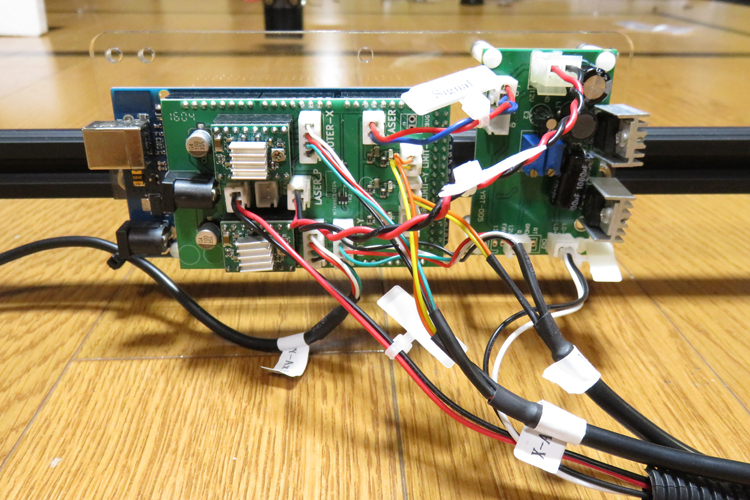

基板左面

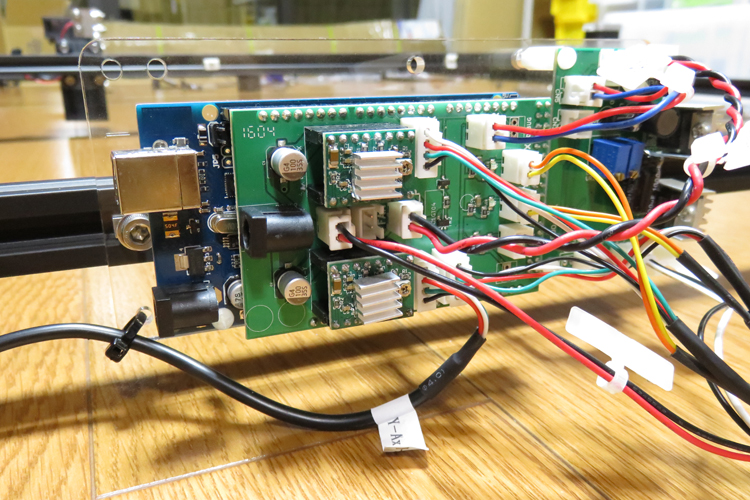

基板右面

写真赤丸箇所を結束バンドで留めます。

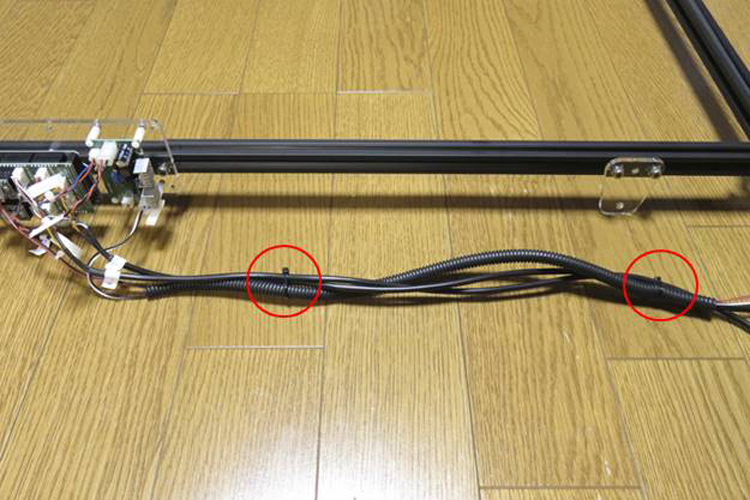

結束バンド留め箇所

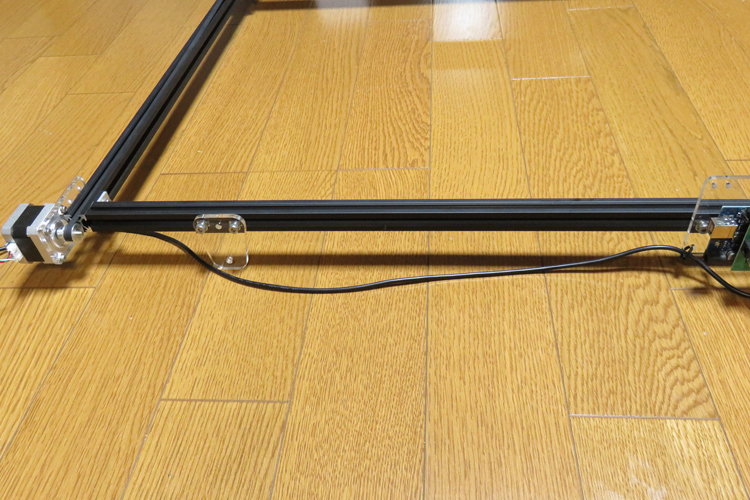

反対側のモーターケーブルの配線です。

モーターケーブル配線

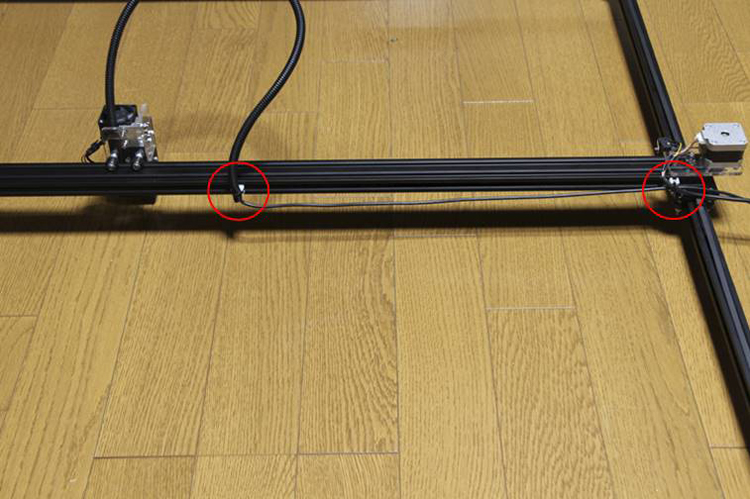

写真赤丸の位置に結束バンド固定具を取り付けます。M3×6六角穴付きボルトとM3後入れナットで取り付けます。

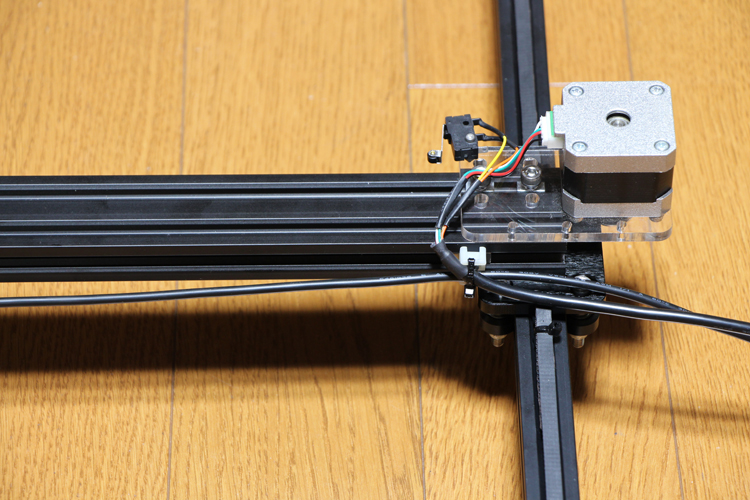

結束バンド固定具取り付け位置

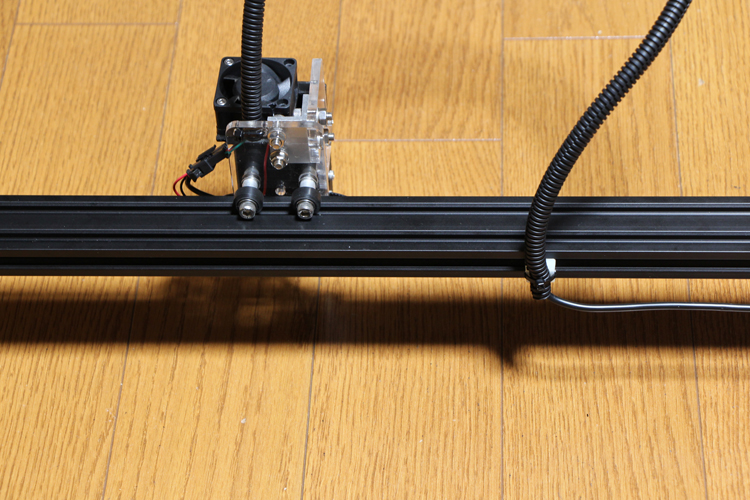

Laserケーブルのコルゲートチューブ先端をレーザーユニットに結束バンドで取り付けます。コルゲートチューブの反対側はX軸V-slotの真ん中に取り付けた結束バンド固定具に固定します。

コルゲートチューブ先端

LaserケーブルとX軸のモーターケーブルは写真を参考に結束バンド固定具に固定します。

Y軸左側のモータープレートにリミットを取り付けます。M2×14六角穴付きボルトとM2ナットで取り付けます。

リミット取り付け

Y軸を手で動かしてリミットに当たるか確認します。

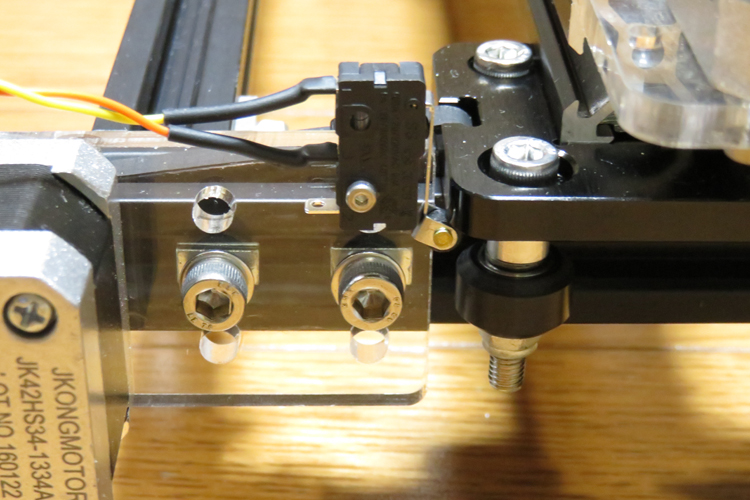

Y軸左側リミット調整

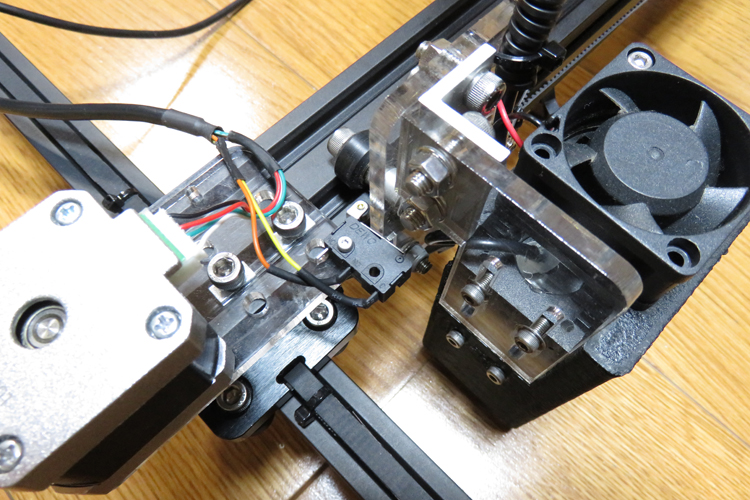

X軸モータープレートにリミットをM2×14六角穴付きボルトとM2ナットで取り付けます。X軸を手で動かしてリミットに当たるか確認します。

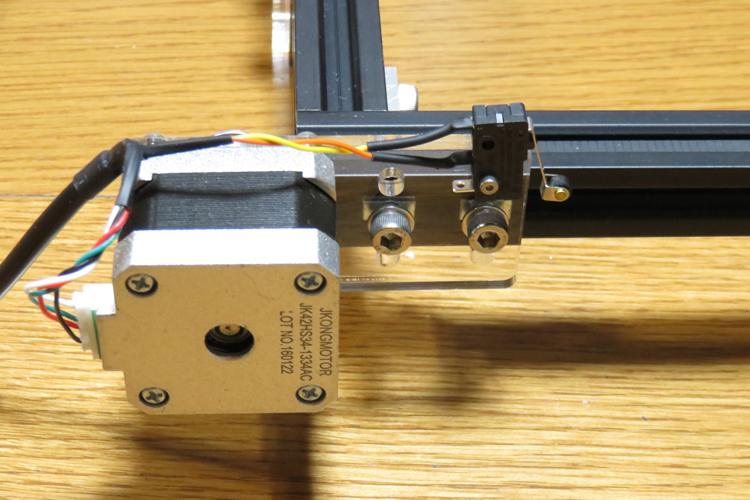

X軸モータープレートリミット調整

1.0m拡張版Smart Laser Miniの完成です。

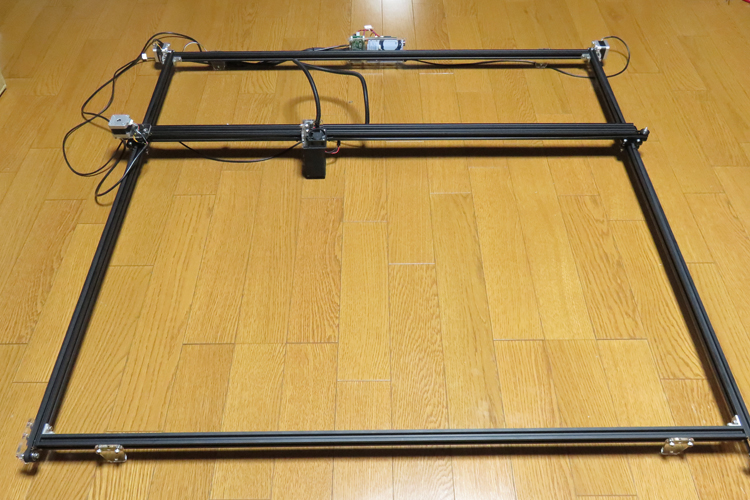

拡張フレーム取り付け完了
