プーリー取り付け

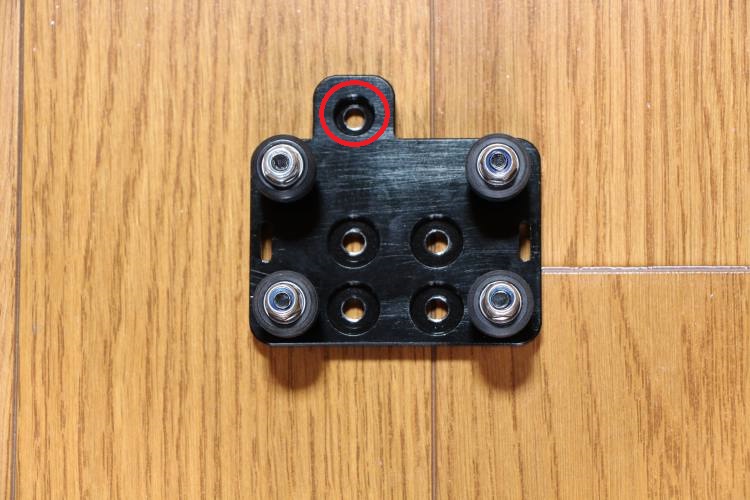

写真赤丸の部分にidler pulleyを取り付けます。

idler pulley取り付け位置

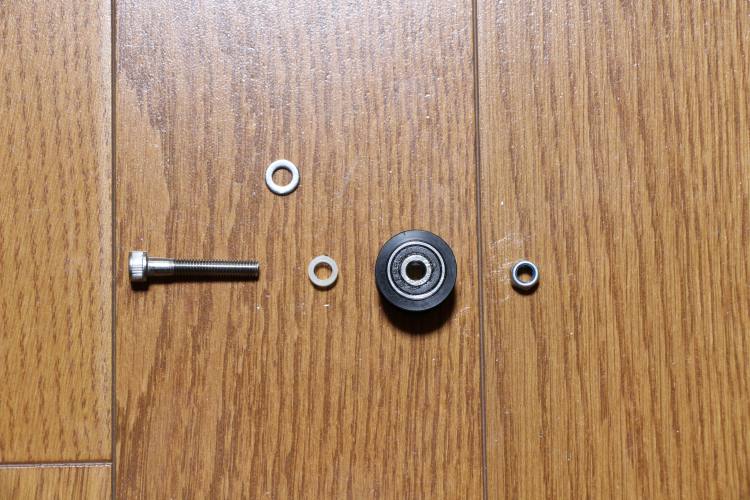

idler pulleyの構成を確認して下さい。M5ワッシャーは必要ありません。

idler pulley部品構成

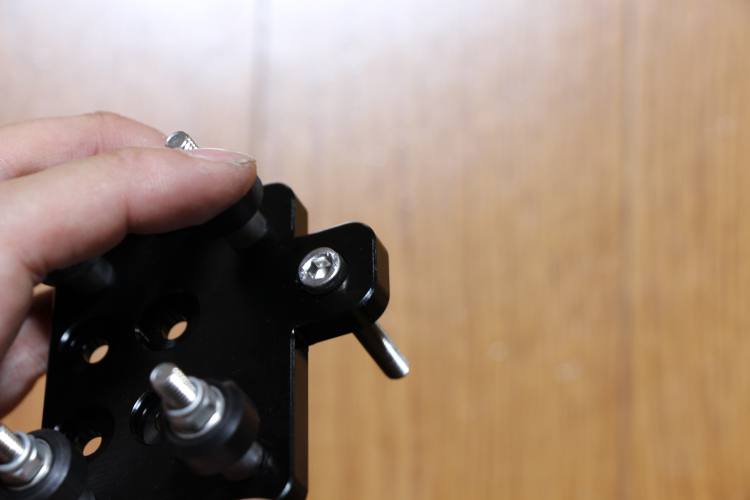

M5×30 六角穴付ボルトを写真の向きで取付穴に挿入します。

取り付け向き

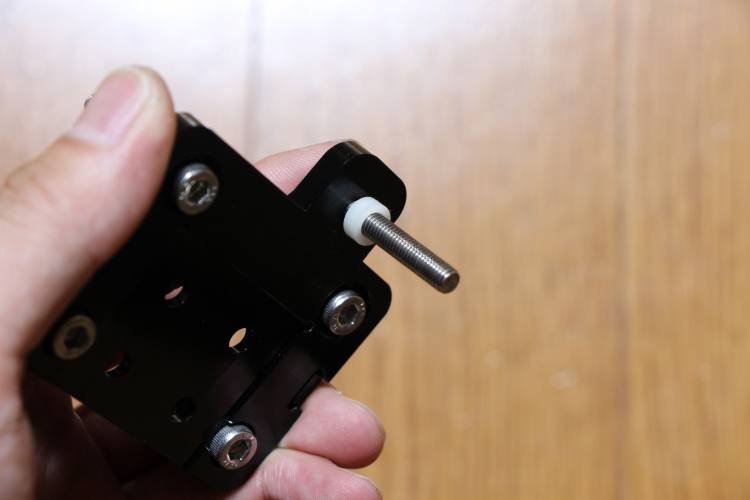

ナイロンスペーサーを挿入します。

ナイロンスペーサー

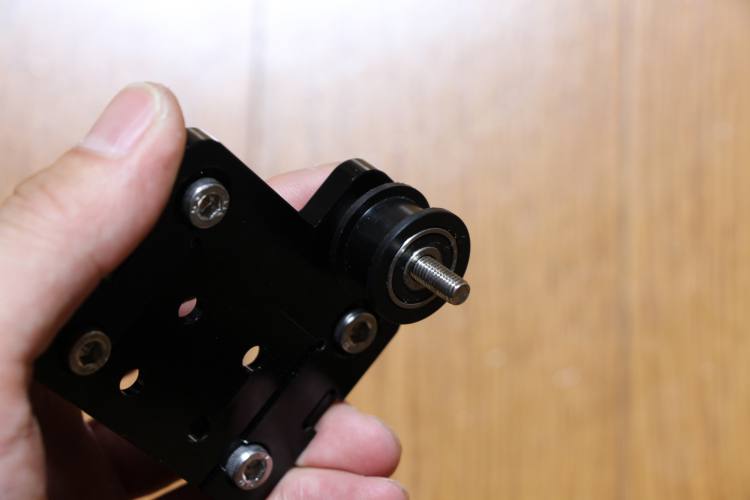

idler pulleyを挿入します。

idler pulley

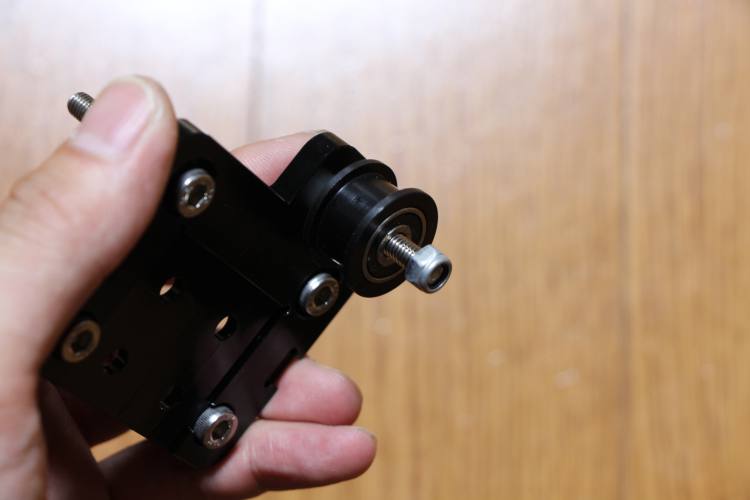

M5ナイロンナットを取り付けます。

M5ナイロンナット

組立完了です。

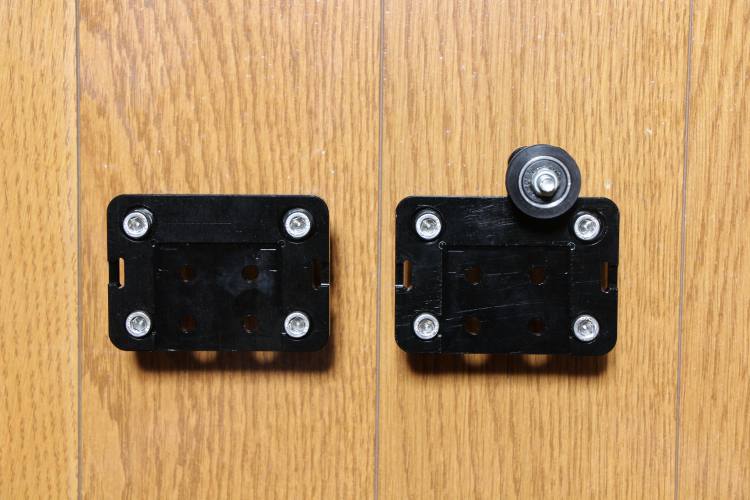

表面

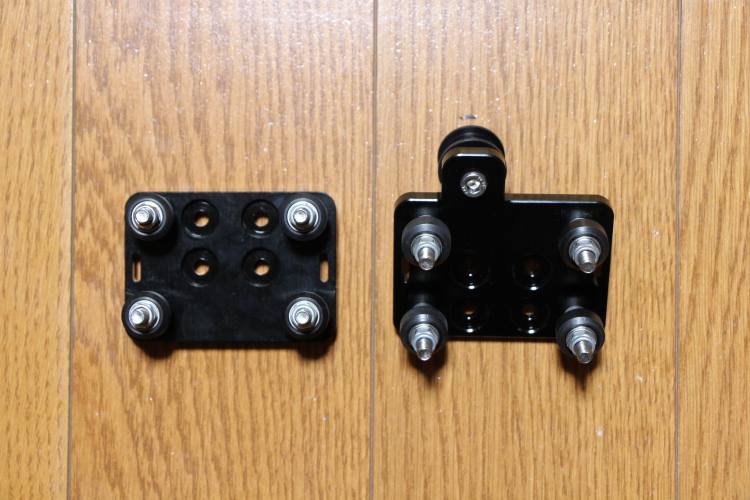

裏面
