オプション:位置決めキット 取付

位置決めキット 取付

LaserPointerボード 取付

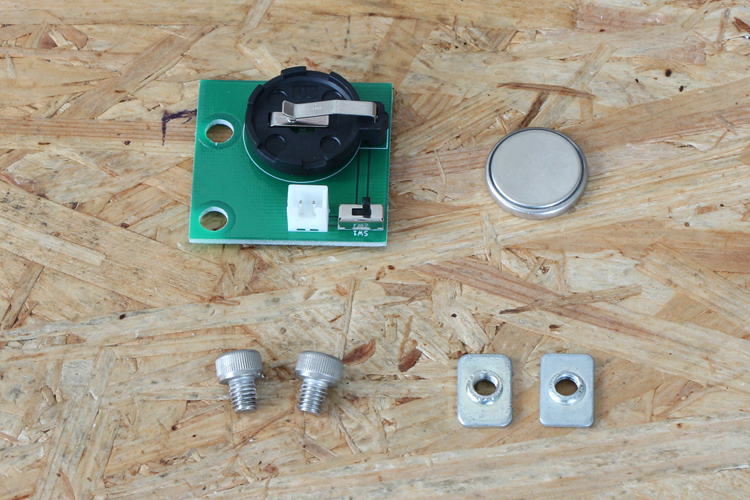

部品表
LaserPointerボード
部品 詳細 数量
LaserPointerボード PCB 1
ボタン電池 CR2032 1
M5 Tナット ステンレス製 2
M5×6 六角穴付ボルト ステンレス製 2

あらかじめLaserPointerボードにM5×6 六角穴付ボルトとM5 Tナットを取り付けておきます。

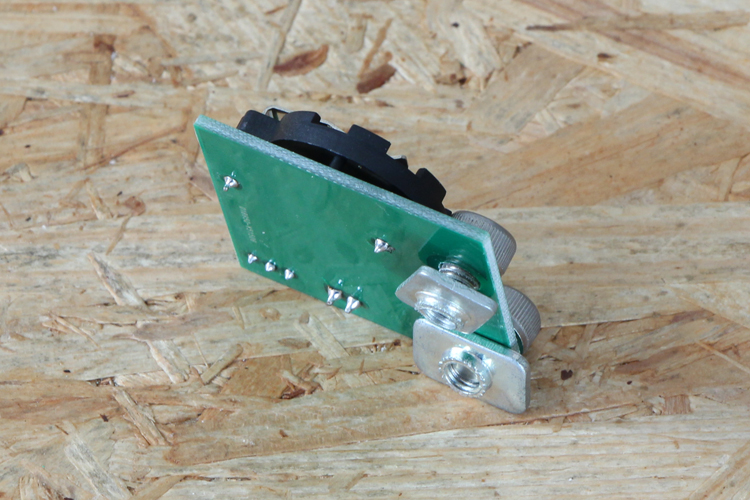

ボルトとナット取り付け

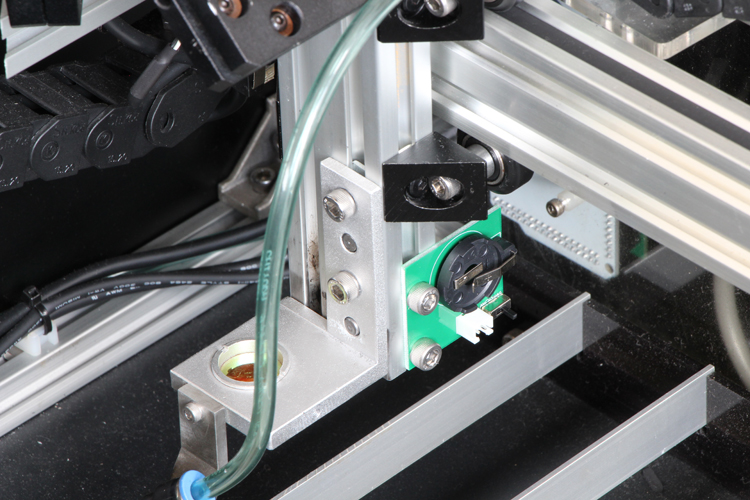

X軸ユニットに取り付けます。
X軸ユニットに取り付け

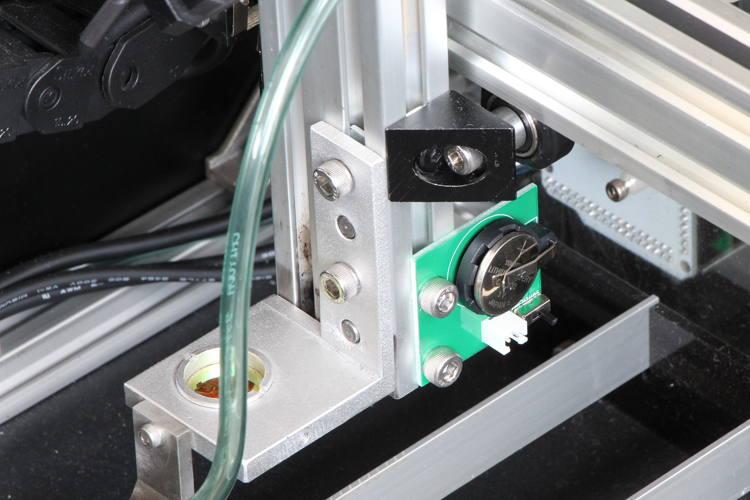

ボタン電池を取り付けます。
ボタン電池取り付け

laser pointer holder 取付

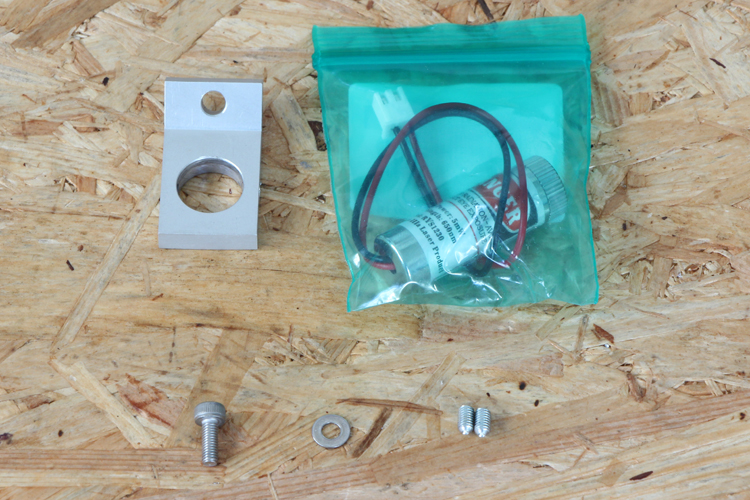

部品表
laser pointer holder
部品 詳細 数量
laser pointer holder アルミ加工品 1
レーザーポインター ドットorライン 1
M3×8 六角穴付ボルト ステンレス製 1
M3ワッシャー ステンレス製 1
M3イモネジ 2

laser pointer holderにイモネジを挿入します。

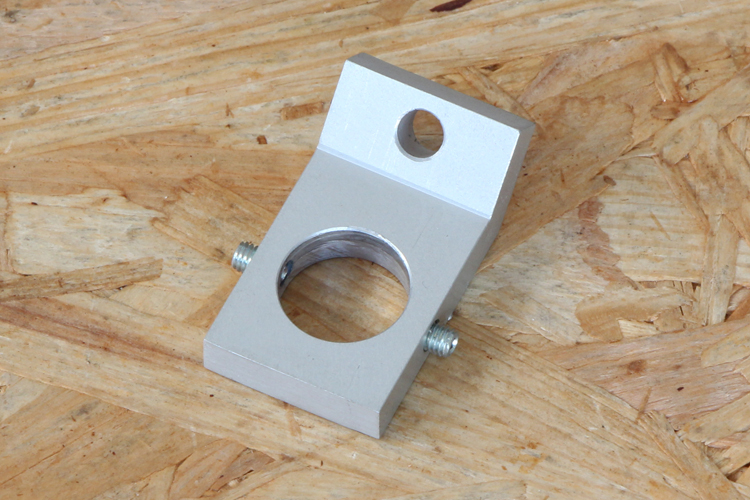

イモネジ挿入

M3×8 六角穴付ボルトとM3ワッシャーを使用してlaser pointer holderをlaser nozzleに取り付けます。

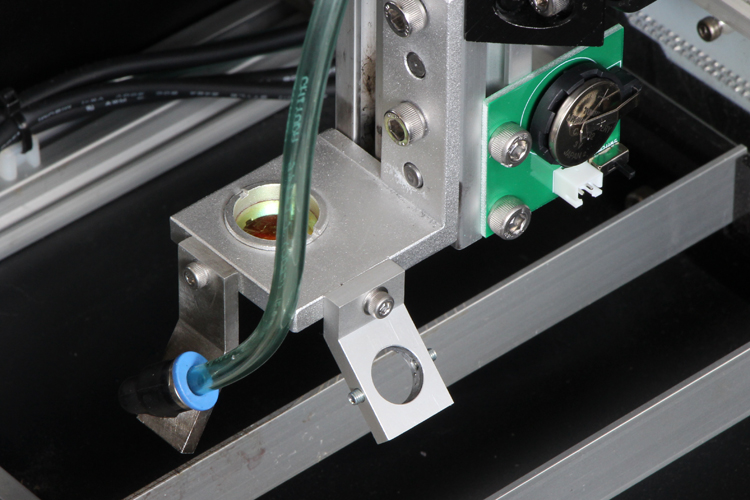

laser nozzleに取り付け

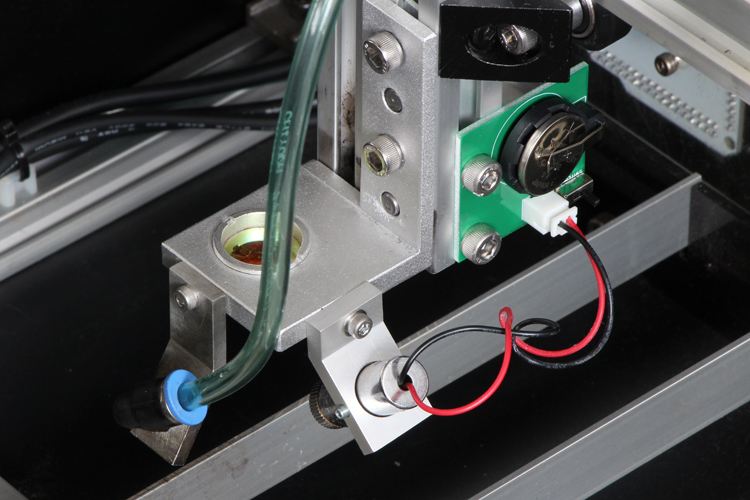

レーザーポインターを取り付けてLaserPointerボードにコネクタを接続してください。
コネクタ接続

位置調整

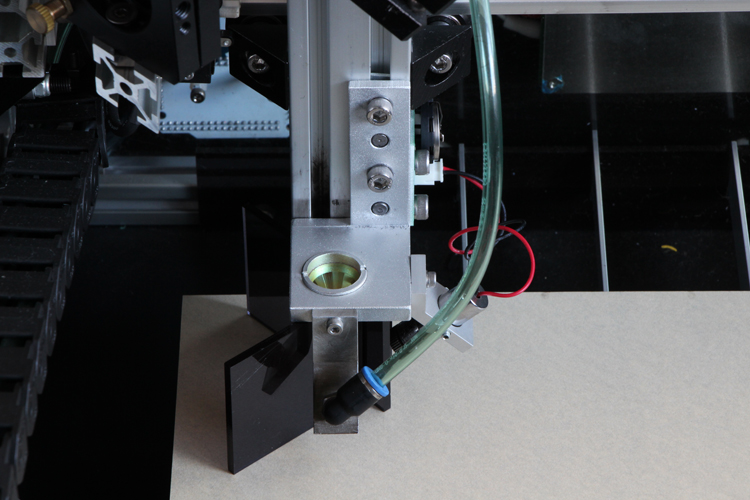

加工対象物を加工ベッドに置き、laser nozzleの高さを調整します。
高さ調整

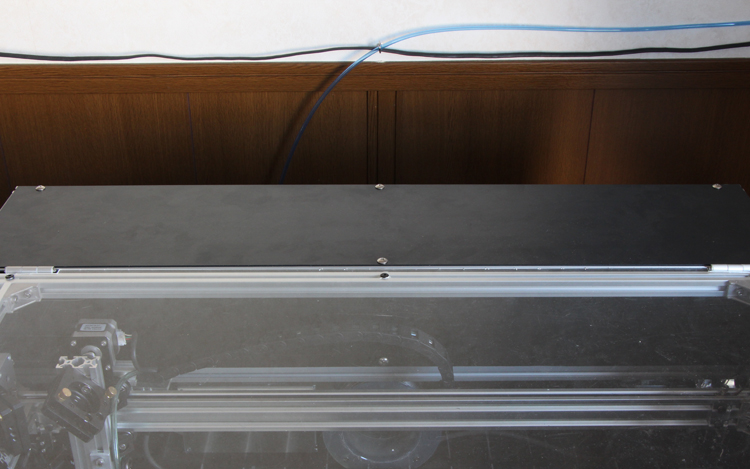

実際にレーザーを照射させて位置を調整します。cover top backを取り外してください。
照射ボタン」もしくは「光軸調整用ボタン」を使用します。CO2レーザー保護メガネをかけて目を保護してください。

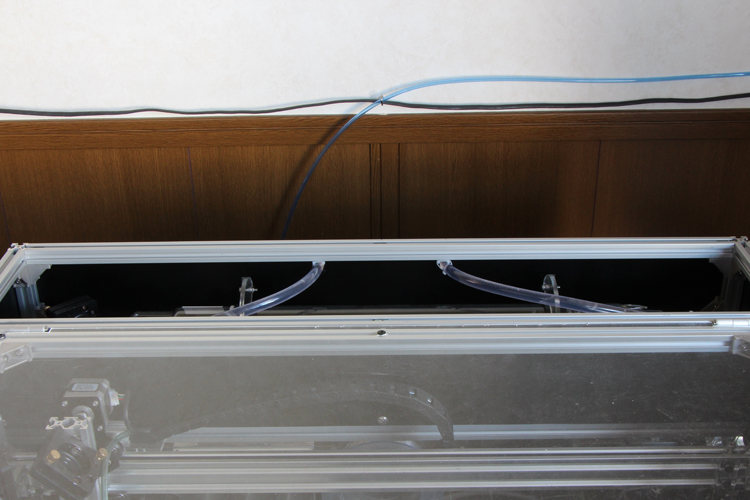

cover top back取り外し

レーザーを照射します。レーザー照射は長い時間行わず少し押すだけにしてください。
レーザー照射

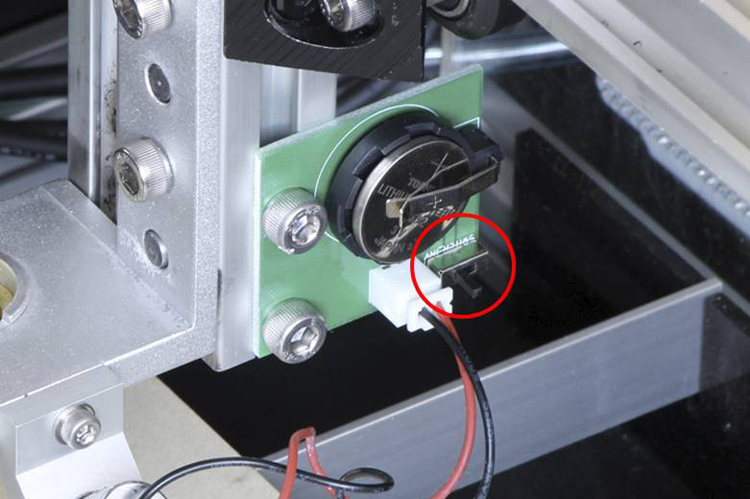

実際の照射された点にレーザーポインターのレーザー光の位置を合わせていきます。LaserPointerボードのスイッチをONにします。
スイッチon

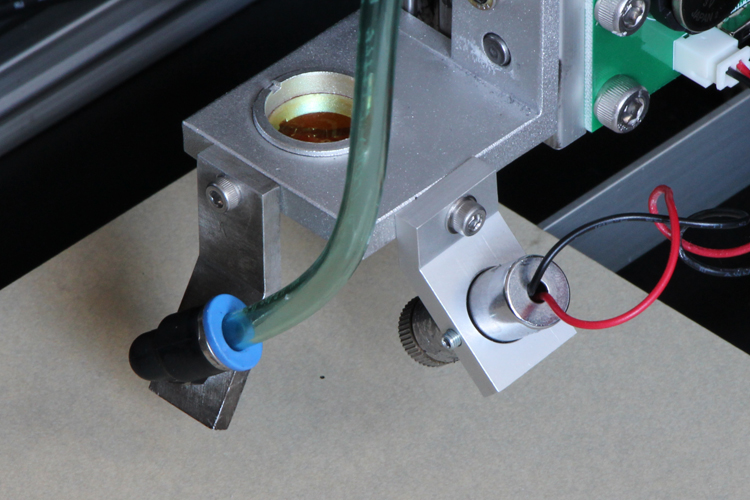

laser pointer holderの位置やレーザーポインターの傾きを調整してください。

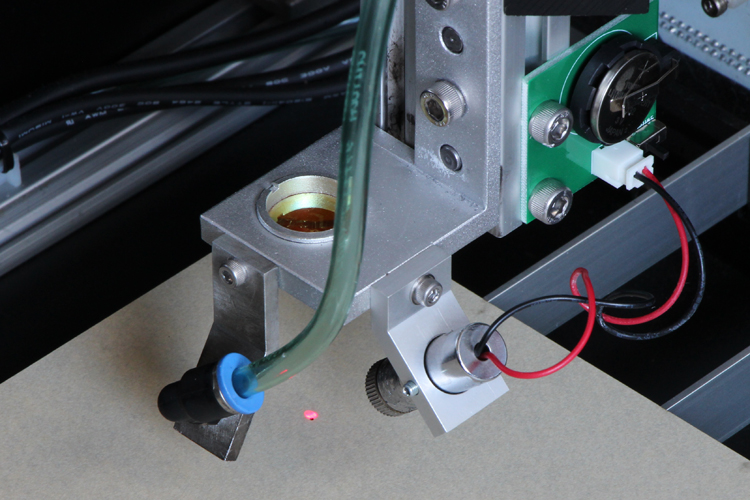

レーザーポインター傾き調整

こちらで調整は終了です。
光軸調整用ボタンを使用していた場合は光軸調整用ボタンを取り外し、cover top backを取り付けてください。加工時に加工対象の位置を合わせるときにONにして使用してください。
cover top back取り付け
