X軸ユニット 組立

X軸ユニット 組立

11月21日以降出荷の方はwheel plate x-axisにホイール取付済みです。

以下の部品を用いて、X軸ユニットを組み立てます。

部品表

1348mm-V-slot

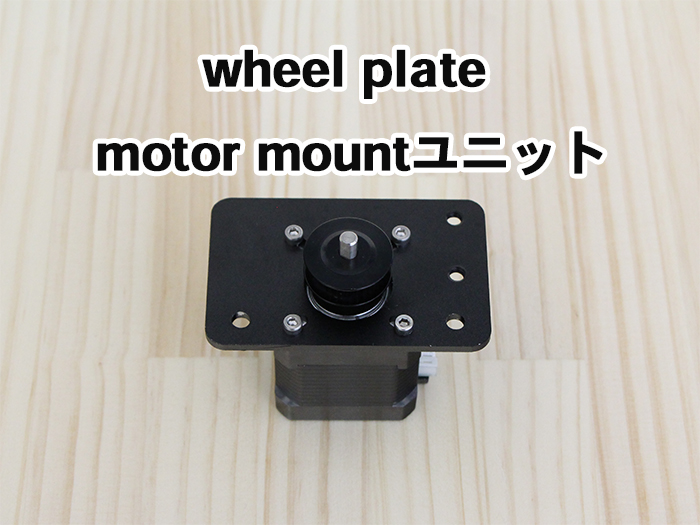

wheel-plate-motor-mount-ユニット
wheel-plate-x-axis

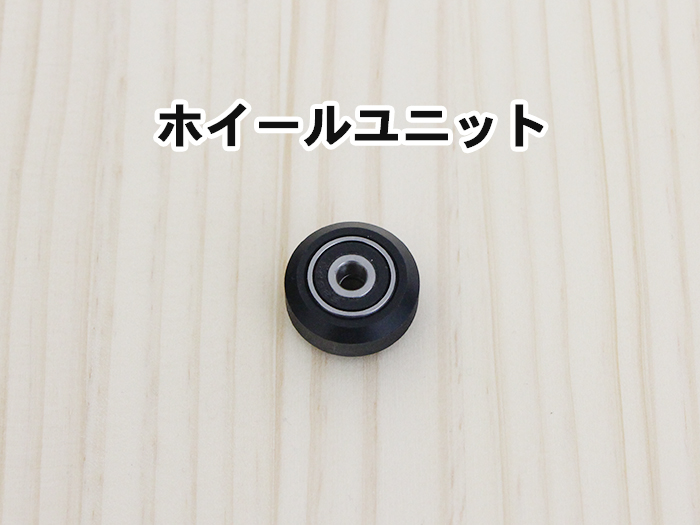

ホイールユニット

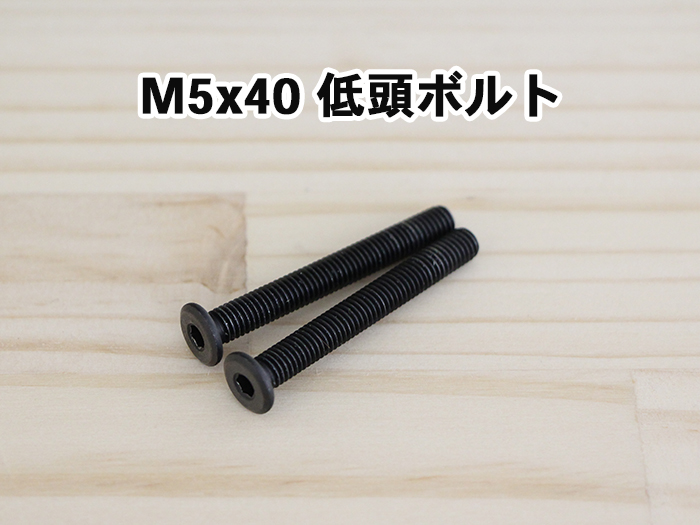

M5x40低頭ボルト

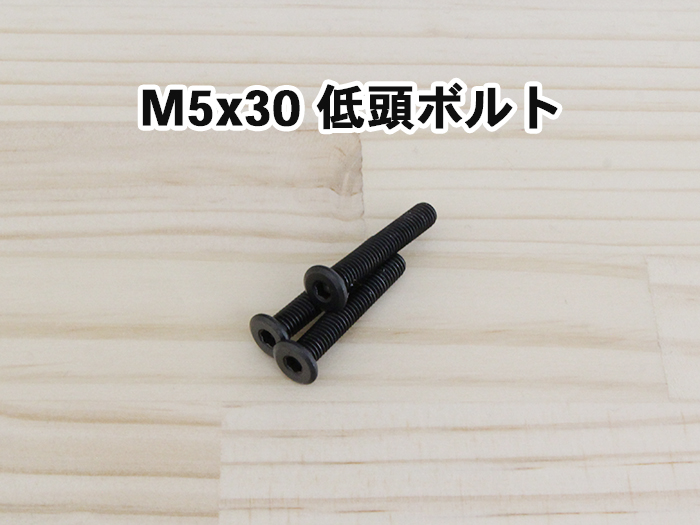

M5x30低頭ボルト

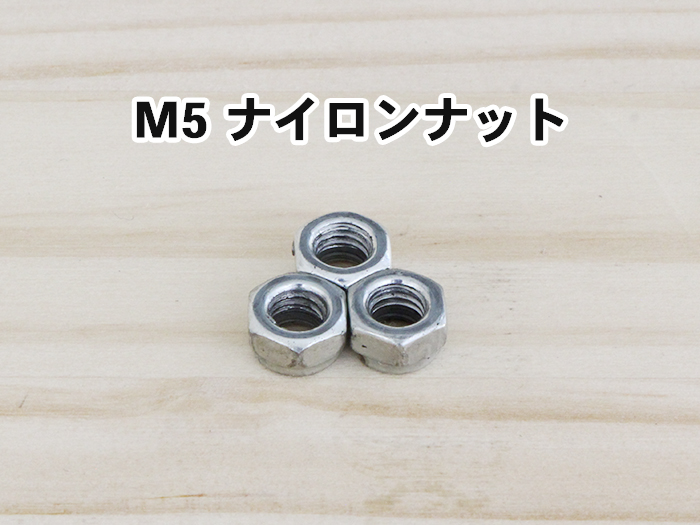

M5ナイロンナット

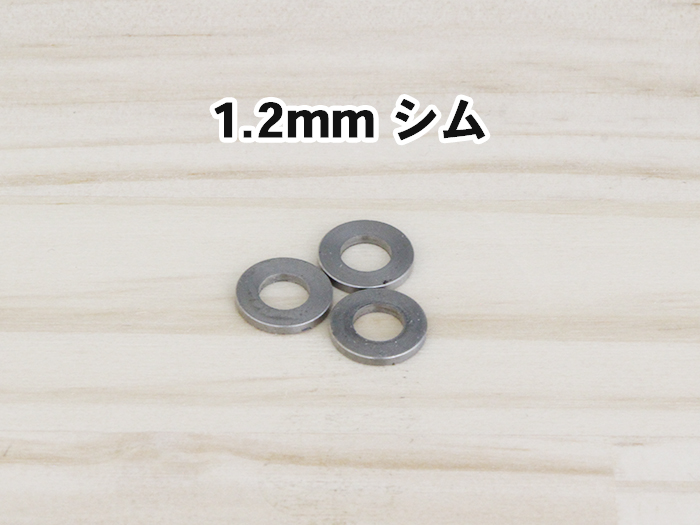

1.2mmシム

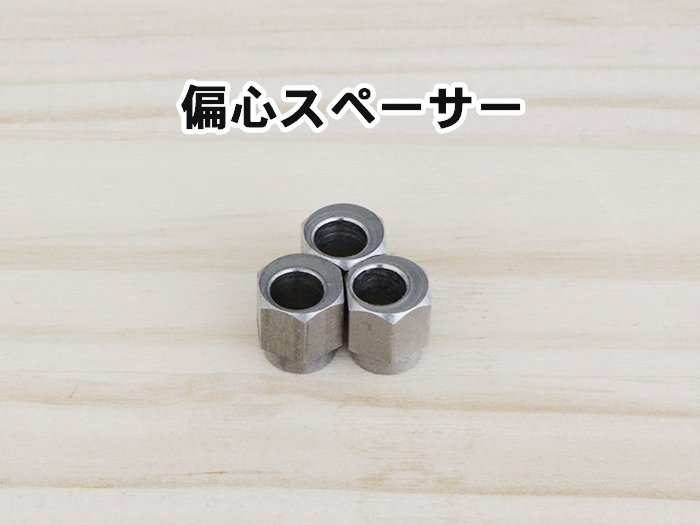

偏心スペーサー

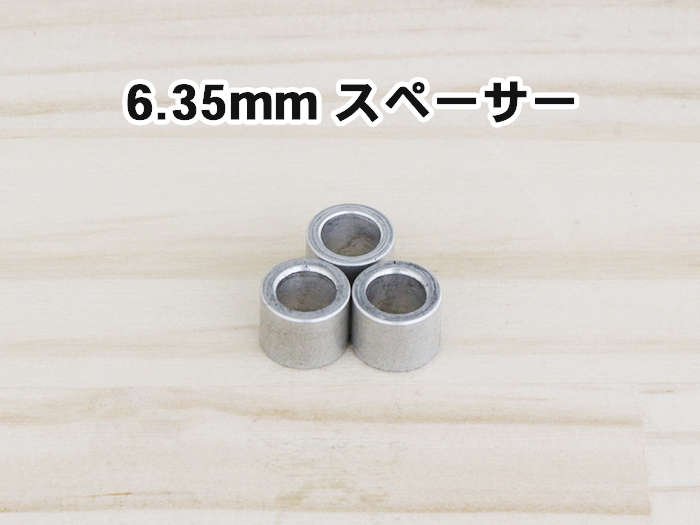

6.35mmスペーサー





梱包No. 部品 数量 詳細
番号 1348mm V-Slot 1 調整のために使用
番号 wheel plate motor mountユニット 1 組立済み
番号 wheel plate x-axis 1
番号 ホイールユニット 4
番号 M5×40 低頭ボルト 2 前工程「ホイール組立」で使用したボルト
番号 M5×30 低頭ボルト 2 前工程「ホイール組立」で使用したボルト
番号 M5ナイロンナット 4
番号 1.2mm シム 6
番号 偏心スペーサー 2
番号 6.35mmスペーサー 4



X軸ユニット 組立

wheel plate x-axis上側2個へのホイールユニット取付は以下の順番となります。

  1. M5×40 低頭ボルト
  2. wheel plate x-axis
  3. 6.35mmスペーサー
  4. 1.2mm シム
  5. ホイールユニット
  6. 1.2mm シム
  7. 6.35mmスペーサー
  8. wheel plate motor mountユニット
  9. M5ナイロンナット

ホイールユニット取り付け順

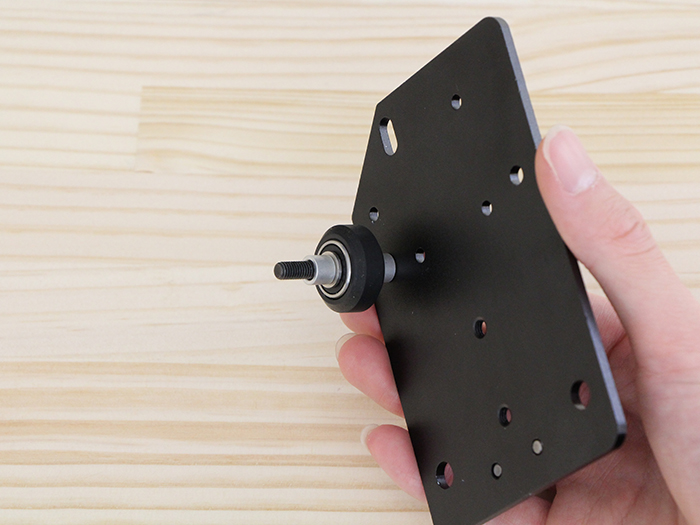

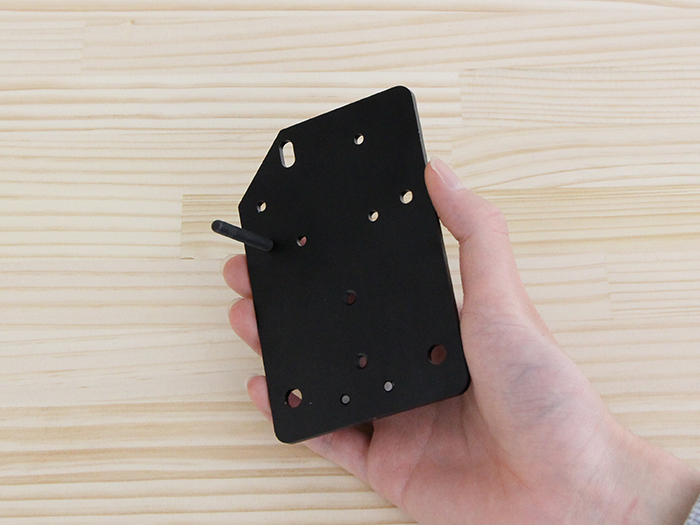

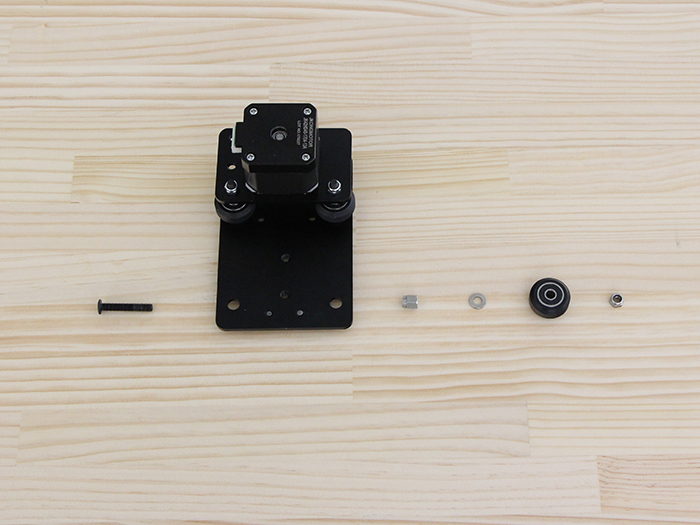

写真の通りにM5×40 低頭ボルトをwheel plate x-axisに挿入します。
(※wheel plate x-axisには向きがあります。注意して組み立ててください。)

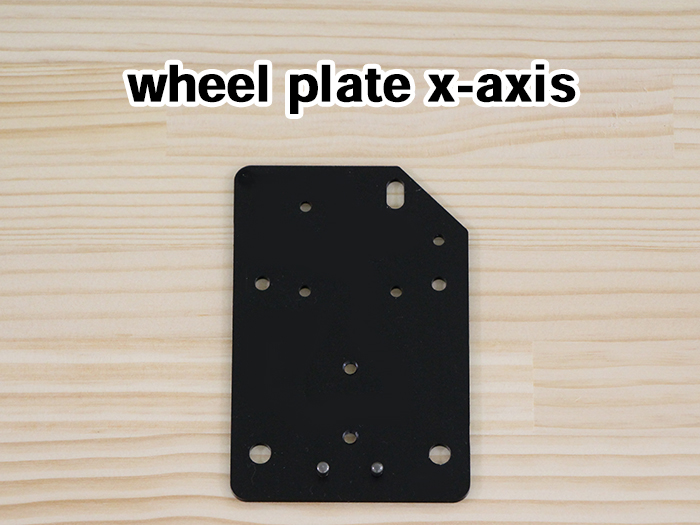

wheel plate x-axis表向き

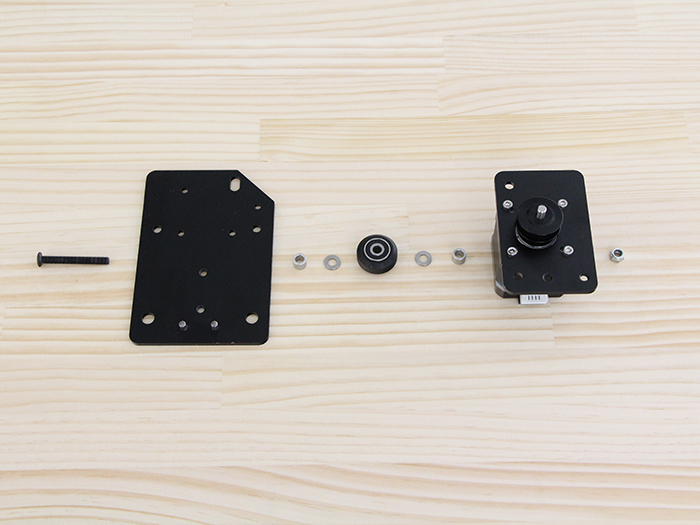

6.35mmスペーサー、1.2mm シム、ホイールユニット、1.2mm シム、6.35mmスペーサーの順番でM5×40 低頭ボルトに通していきます。
M5×40 低頭ボルトに部品挿入

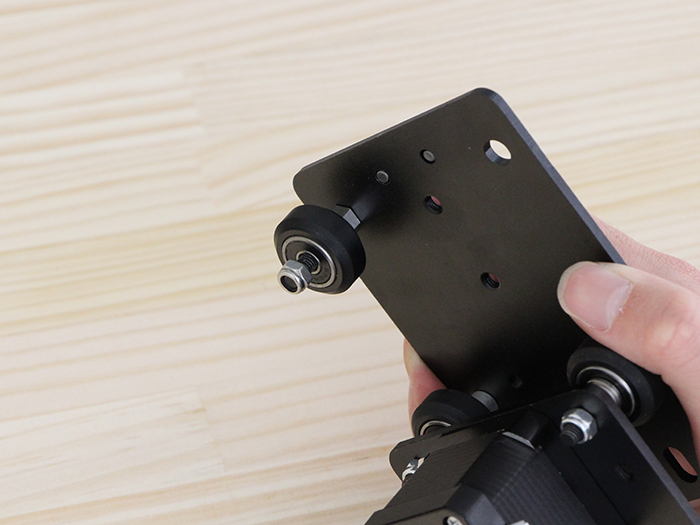

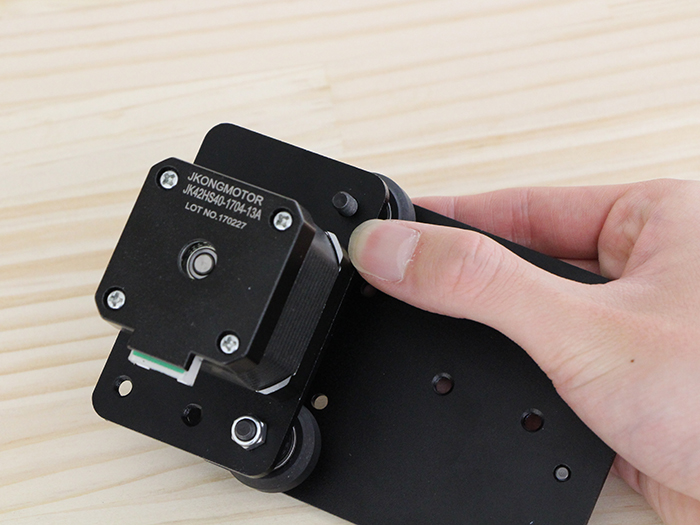

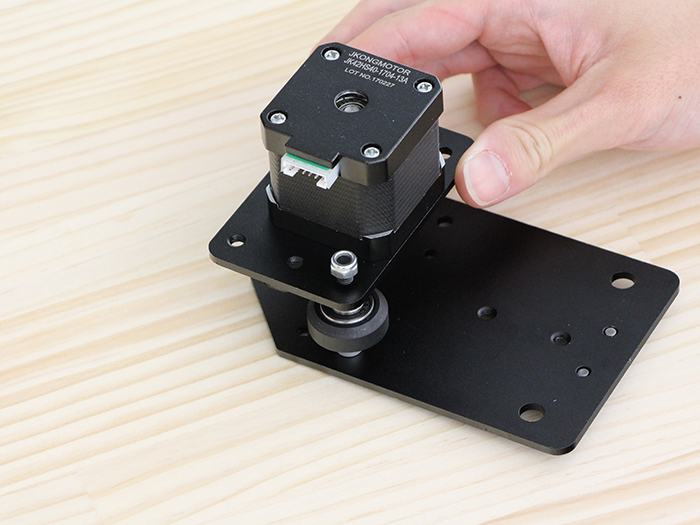

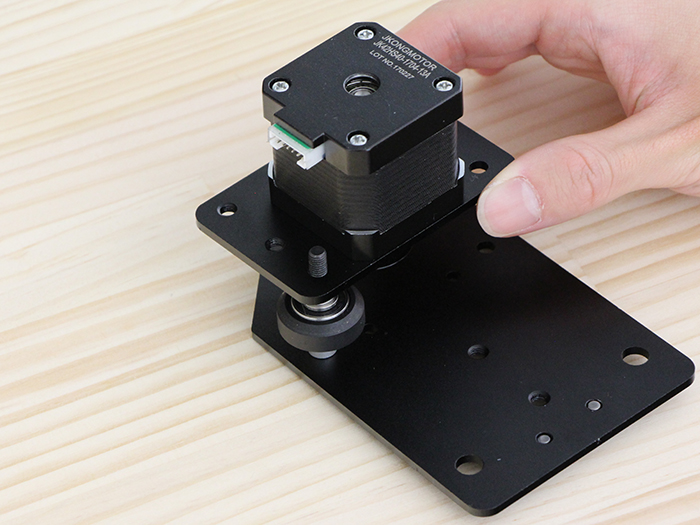

写真の向きでwheel plate motor mountユニットをM5×40 低頭ボルトに通します。
wheel plate motor mountユニット挿入

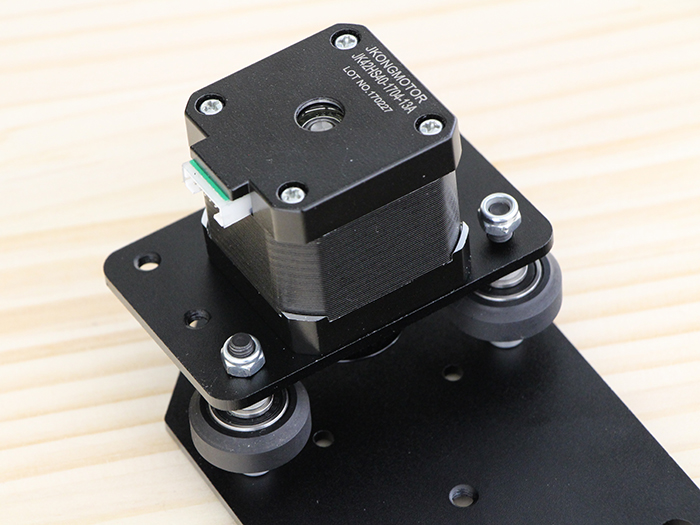

M5ナイロンナットを取り付けます。
M5ナイロンナット取り付け
上側反対側も同様に取り付けます。

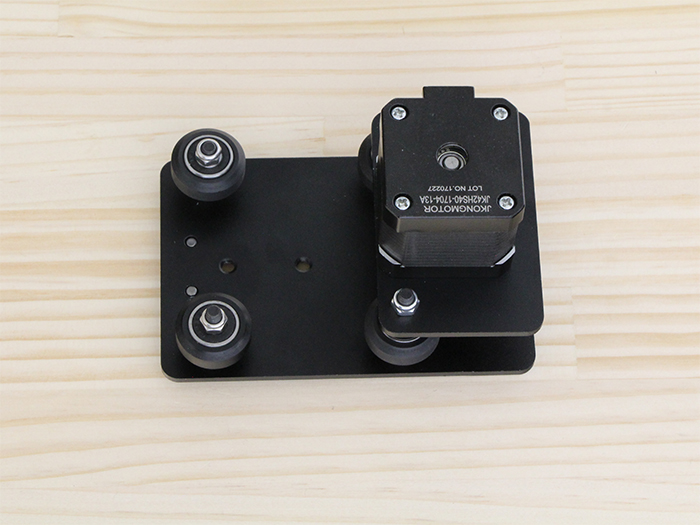

wheel plate motor mountユニット上側

M5ナイロンナットを取り付けます。
M5ナイロンナット固定

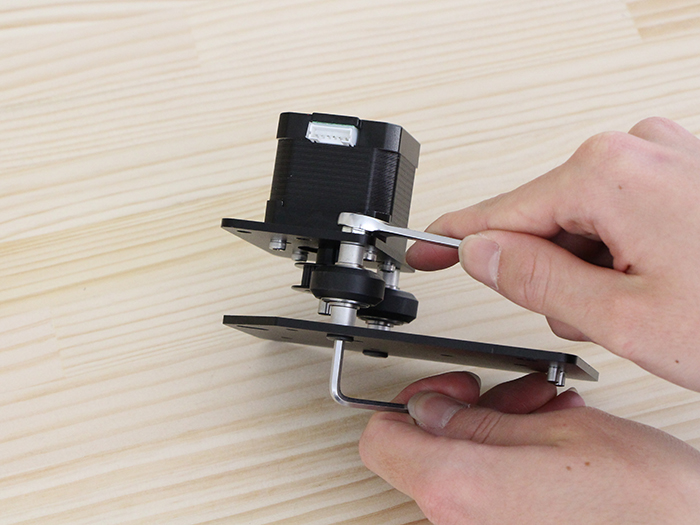

スパナでM5ナイロンナットを締めます。
スパナで固定

wheel plate x-axis下側2個へのホイールユニット取付は以下の順番となります。

  1. M5×30 低頭ボルト
  2. wheel plate x-axis
  3. 偏心スペーサー
  4. 1.2mm シム
  5. M5ナイロンナット
wheel plate x-axis下側2個ホイール取り付け順

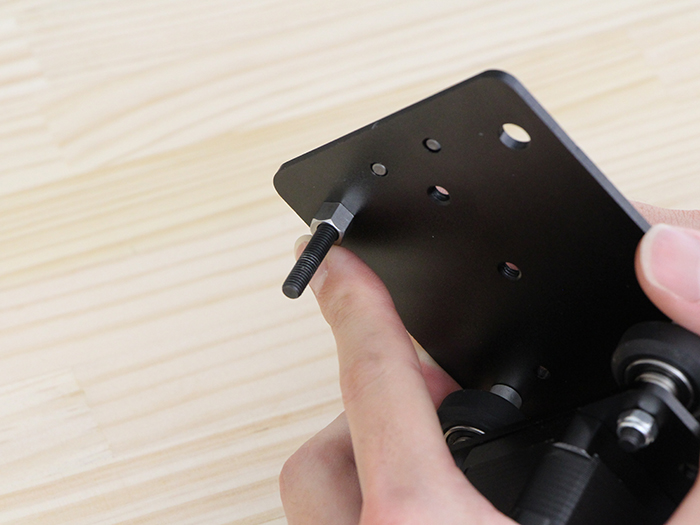

写真の通りにM5×30 低頭ボルト、偏心スペーサーをwheel plate x-axisに挿入します。
偏心スペーサーがしっかり穴にはまっている状態にします。
偏心スペーサー穴にはまってる状態
M5ナイロンナットを取り付けます。
M5ナイロンナット取り付け
下側反対側も同様に取り付けて、スパナでM5ナイロンナットを固定します。
wheel plate x-axis下側反対側

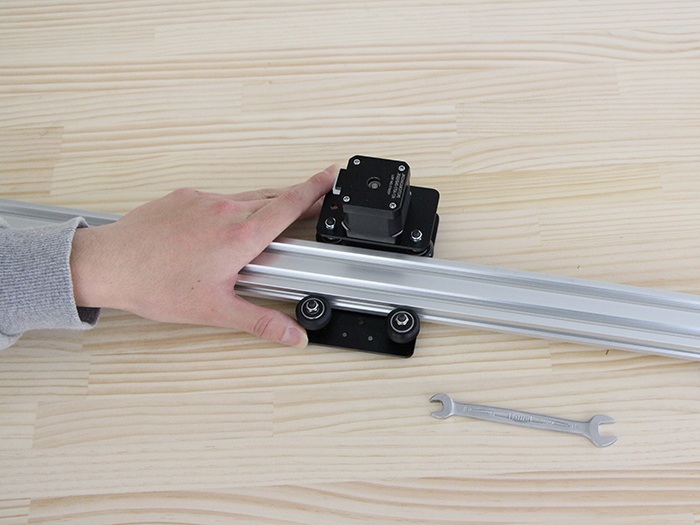

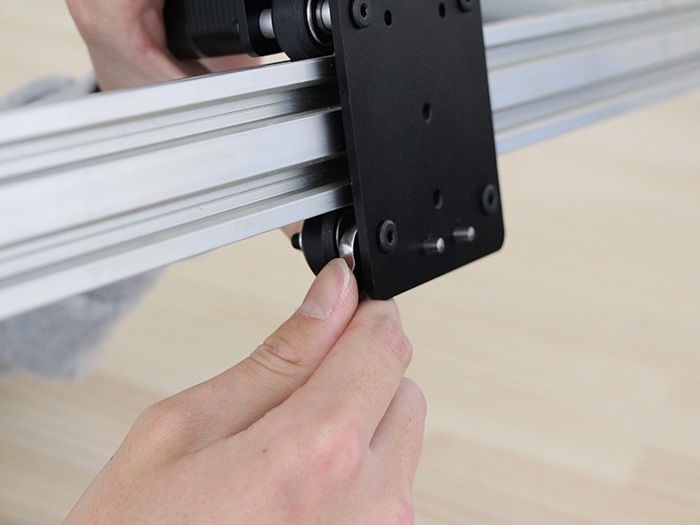

1348mm V-SlotにX軸ユニットをスライドさせて取り付けます。
フレームに取り付け

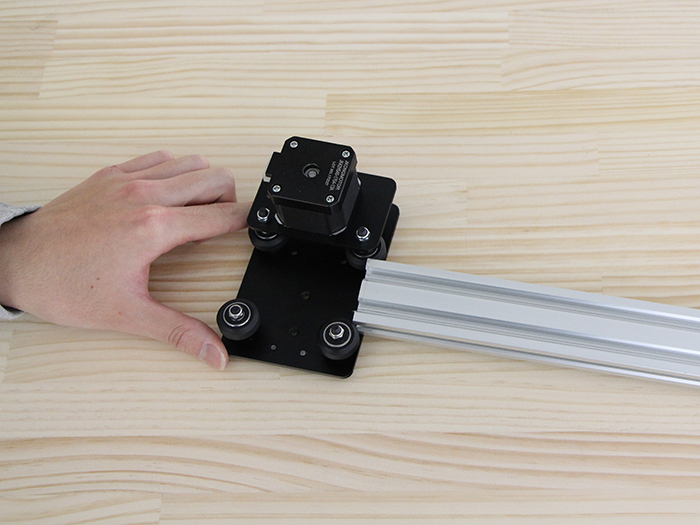

X軸ユニットがVslot上を”スムーズにガタツキなく”スライド出来ているかを確認します。
X軸ユニット
こちらが正常な状態の動画です。



”スムーズにガタツキなく”スライド出来ない場合は偏心スペーサーをスパナでまわして調整します。
偏心スペーサーの調整はFabool Laser Miniの「X軸の組み立て」→「偏心スペーサーの構造と調整」をご参照ください。
偏心スペーサー横からの角度
以上で、本工程は完了です。
