ホイール 組立

ホイール 組立

11月21日以降出荷の方はホイール組立済みのため本項目は必要御座いません。次の工程へお進みください。

「モーターユニット組立」へ

以下の部品を用いて、ホイールを組み立てます。

部品表

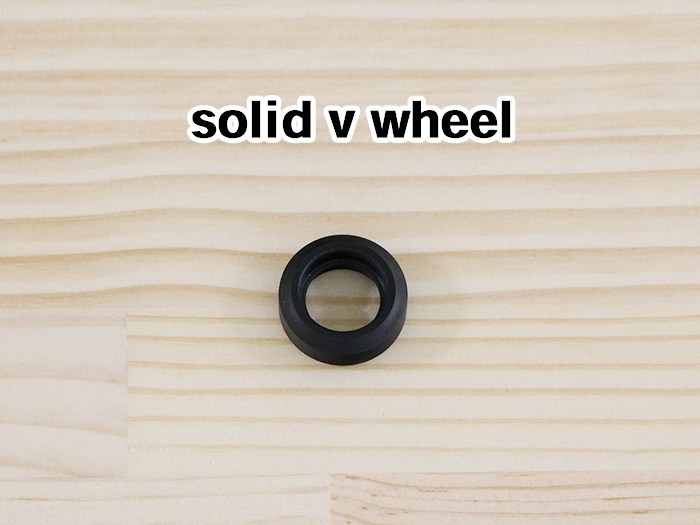

solid-v-wheel

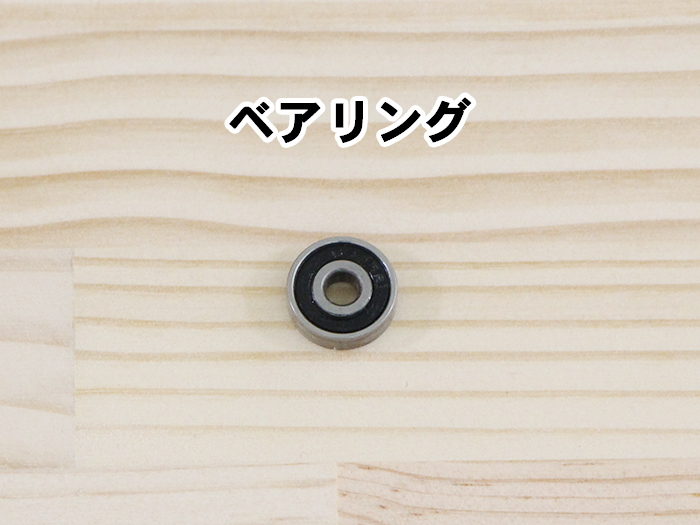

ベアリング

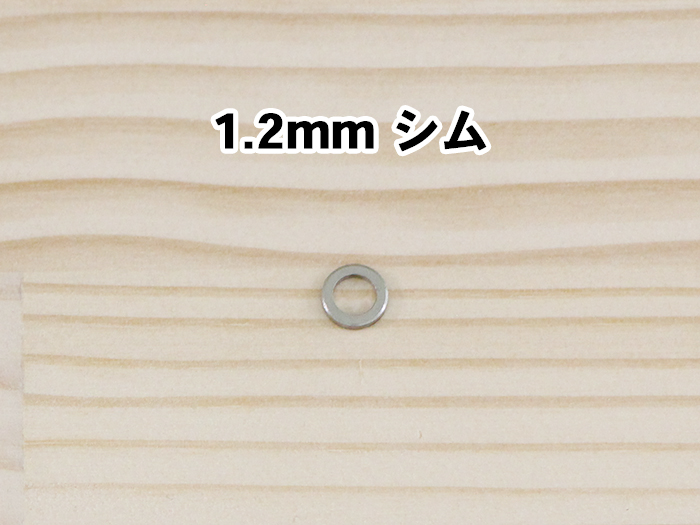

1.2mmシム



M5x40低頭ボルト
M5x30低頭ボルト



梱包No. 部品 数量 詳細
番号 solid v wheel 12
番号 ベアリング 24
番号 1.2mm シム 12
番号 M5x40 低頭ボルト 2
番号 M5x30 低頭ボルト 10



ホイール 組立

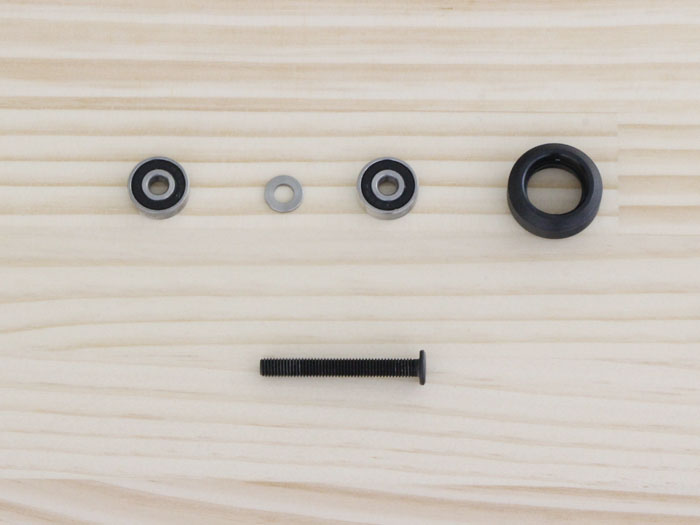

1個のホイールを組み立てるには、以下の部品を使用します。
・solid v wheel
・ベアリング×2
・1.2mm シム
・M5×40 低頭ボルト or M5×30 低頭ボルト
部品の並び順は以下の通りです。

ホイール組立並び順

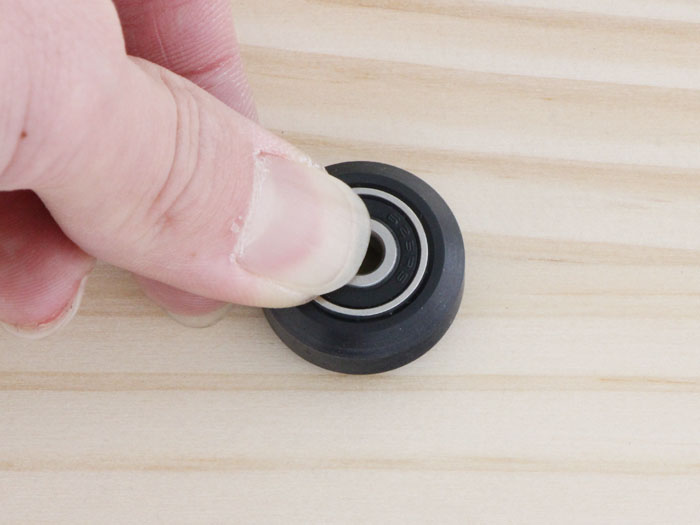

まず、solid v wheelにベアリング1個を押し込みます。
(※必要に応じてペンチやハンマーなどを使用して押し込んでください。)
ベアリング押し込む

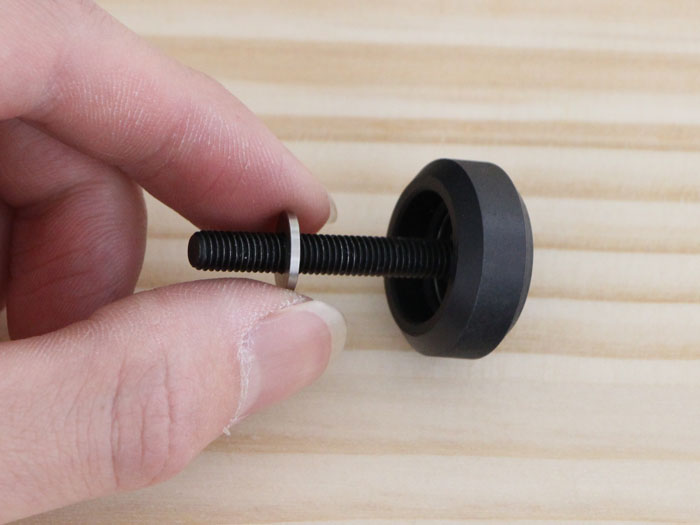

次に、ベアリングの穴にM5×40 低頭ボルト or M5×30 低頭ボルトを通した上で、1.2mm シムを入れます。
1.2mm シム挿入

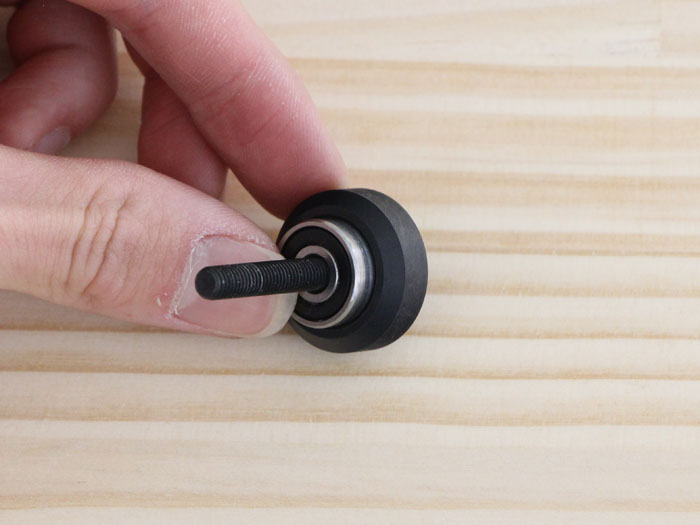

もう1個のベアリングを入れ込みます。
ベアリング挿入
これでホイール1個が完成です。

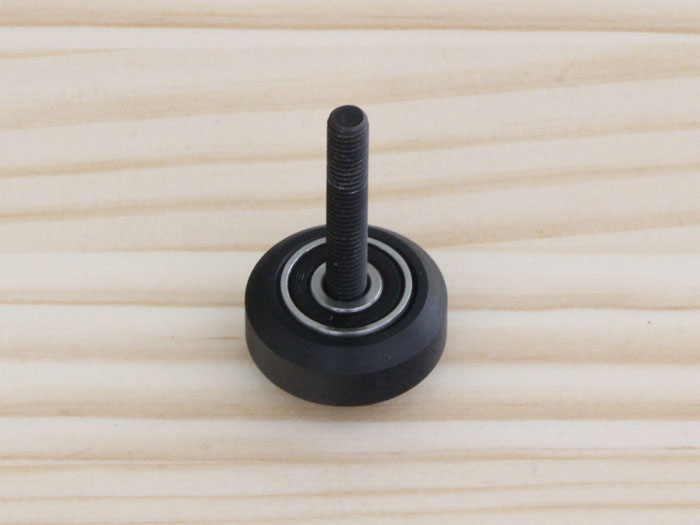

ホイール完成品
同じ要領で、残り11個(合計12個)のホイールを組み立てます。
(※こちらで使用した低頭ネジは後の工程にて使用するネジです。)

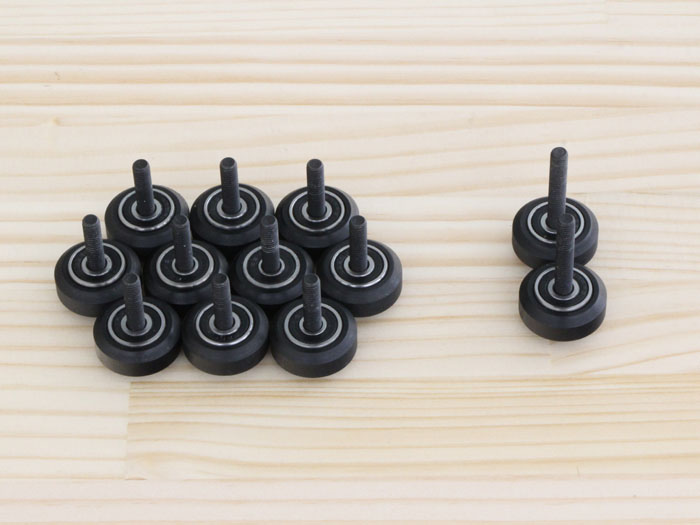

ホイール12個
以上で、本工程は完了です。
