Top coverフレーム 組立・取付

Top coverフレーム 組立・取付

以下の部品を用いて、Top coverフレームを組み立てます。

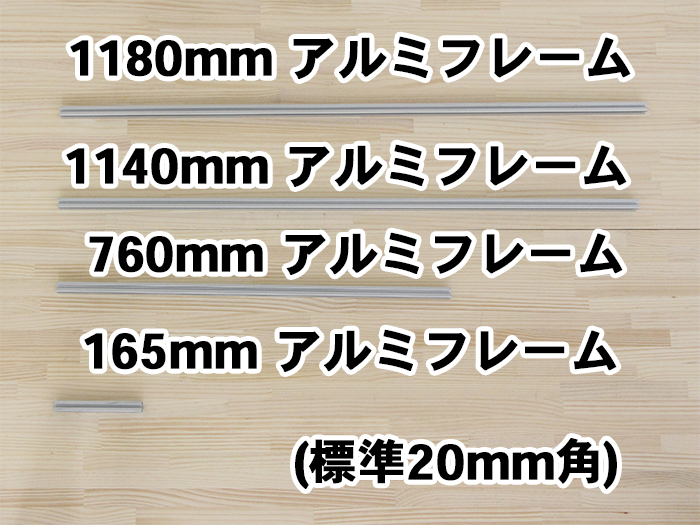

部品表

2040アルミフレーム
2020アルミフレーム



直角ブラケット
M5Tナット
M5x8六角穴付ボルト

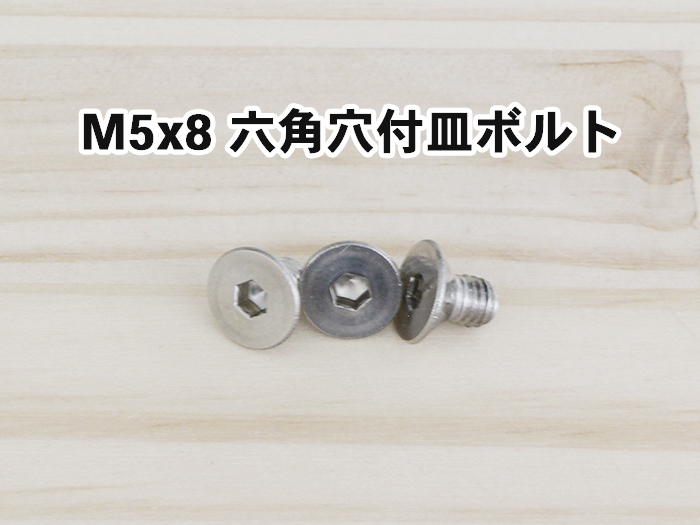

M5x8六角穴付皿ボルト





梱包No. 部品 数量 詳細

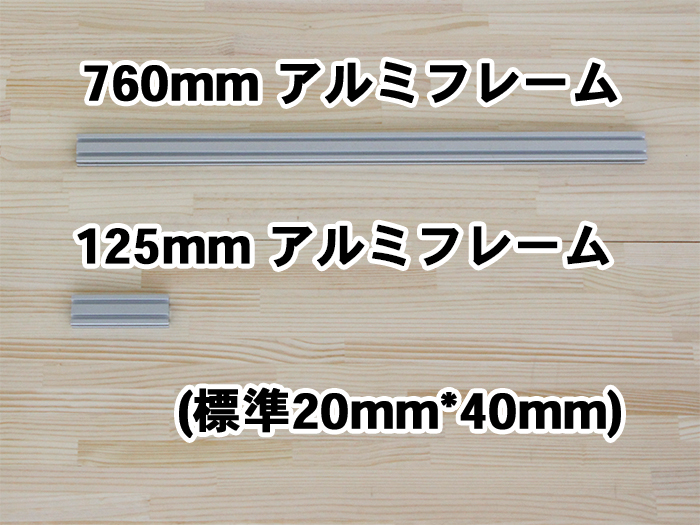

番号 760mm アルミフレーム 2 標準20mm*40mm
番号 125mm アルミフレーム 1 標準20mm*40mm
番号 1180mm アルミフレーム 1 標準20mm角
番号 1140mm アルミフレーム 2 標準20mm角
番号 760mm アルミフレーム 2 標準20mm角
番号 165mm アルミフレーム 2 標準20mm角
番号 直角ブラケット 16 20mm角フレーム固定用
番号 M5 Tナット 68
番号 M5x8 六角穴付ボルト 32
番号 M5x8 六角穴付皿ボルト 6



Top coverフレーム 組立・取付

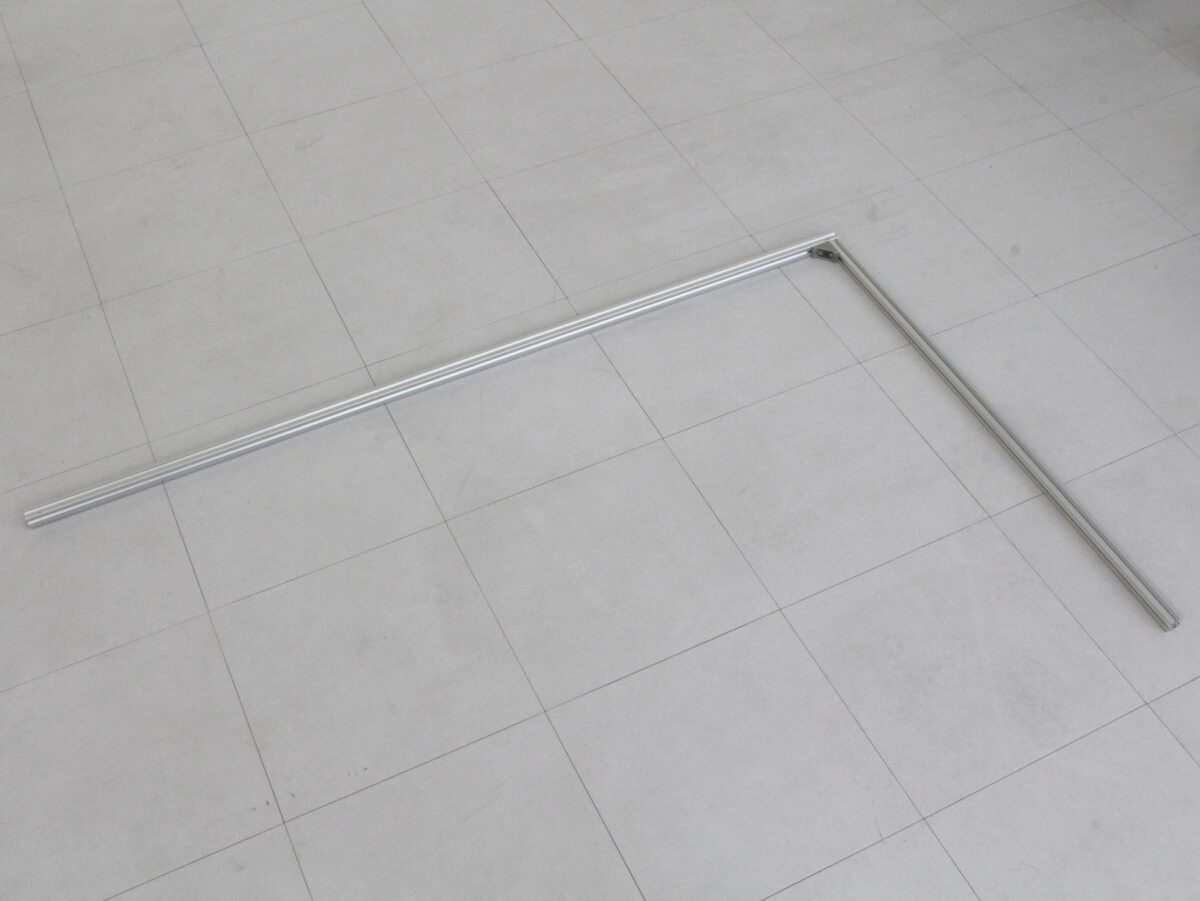

1180mmアルミフレーム(標準20mm角)と760mmアルミフレーム(標準20mm角)を取り付けます。
Top coverフレーム組立

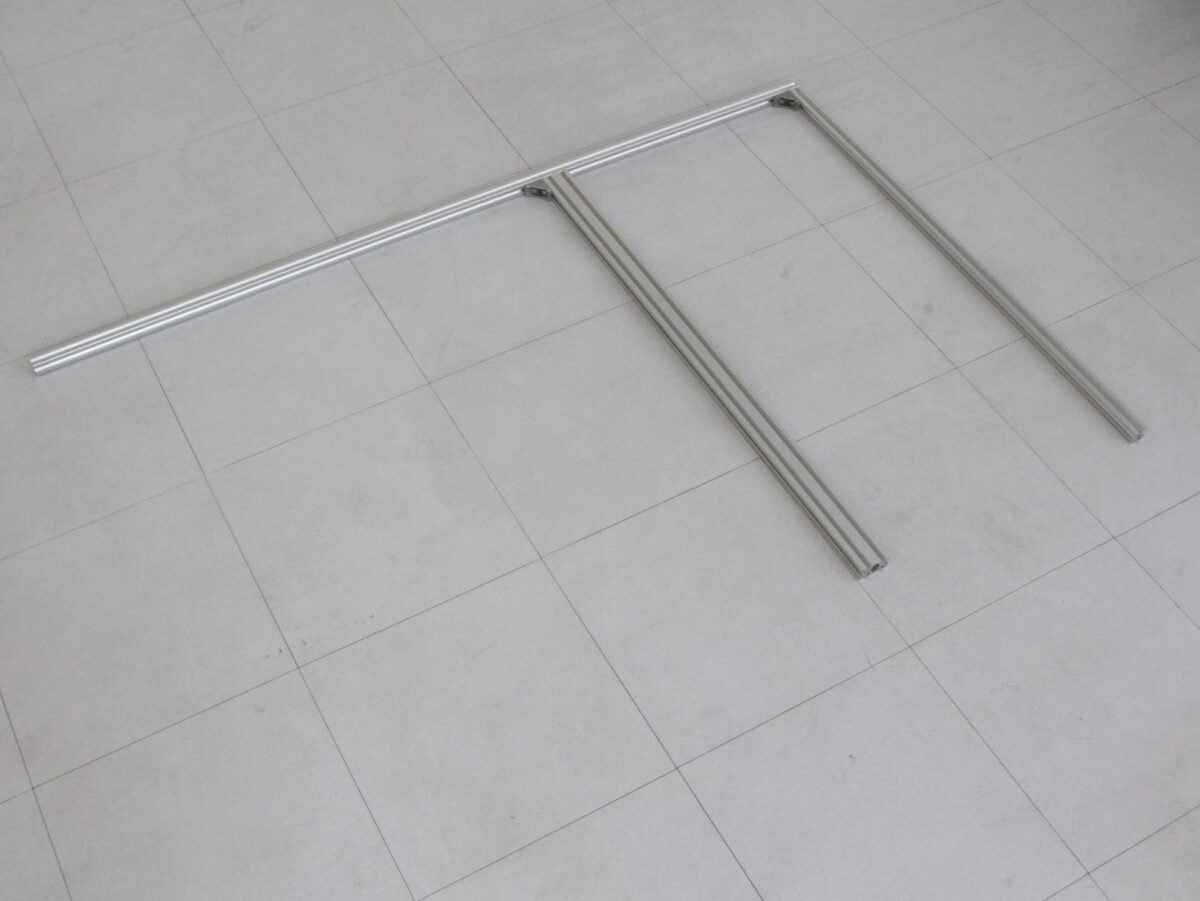

写真を参考に760mmアルミフレーム(標準20mm*40mm)を取り付けます。
後の工程で位置調整を行いますので、仮止めします。
760mmアルミフレーム仮止め

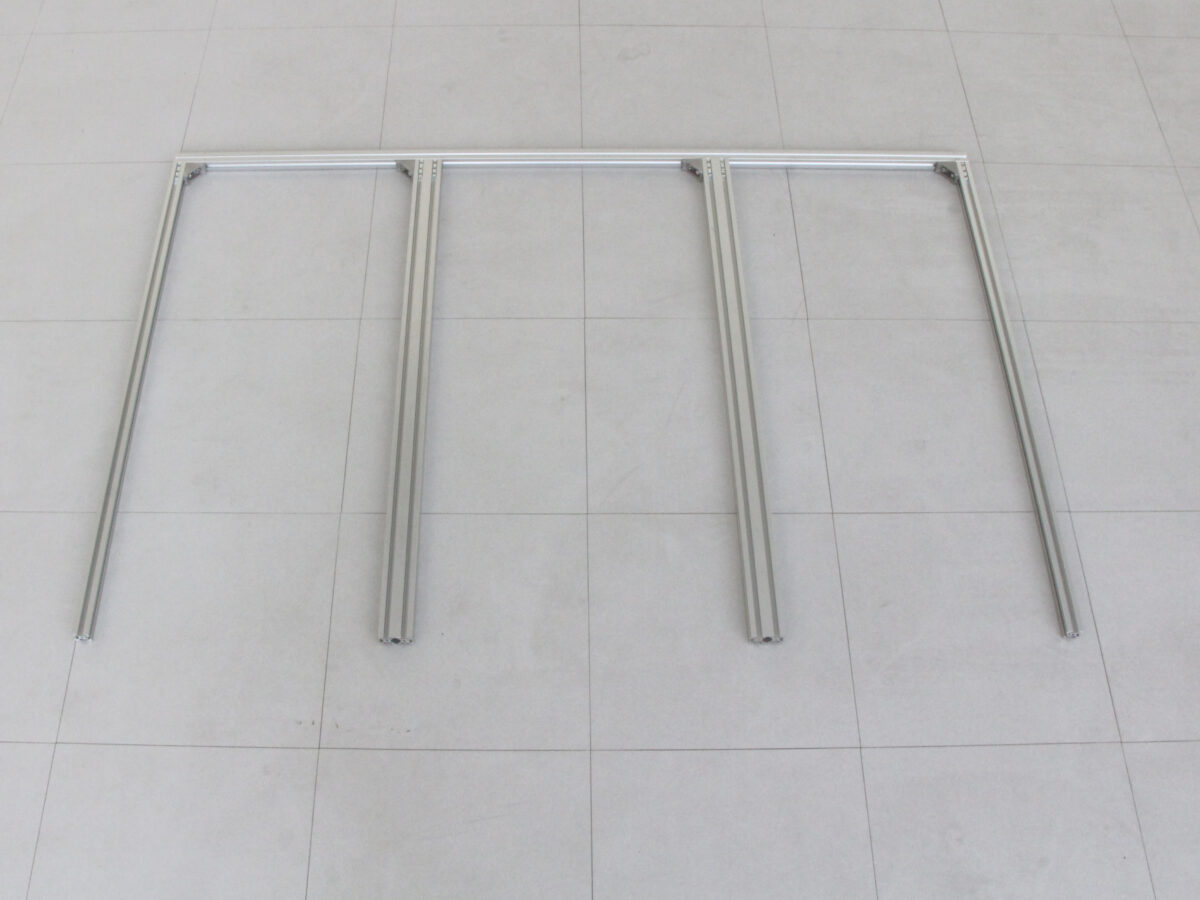

前工程と同様に760mmアルミフレーム(標準20mm*40mm)と760mmアルミフレーム(標準20mm角)を取り付けます。
写真を参考にしてください。
img_2886

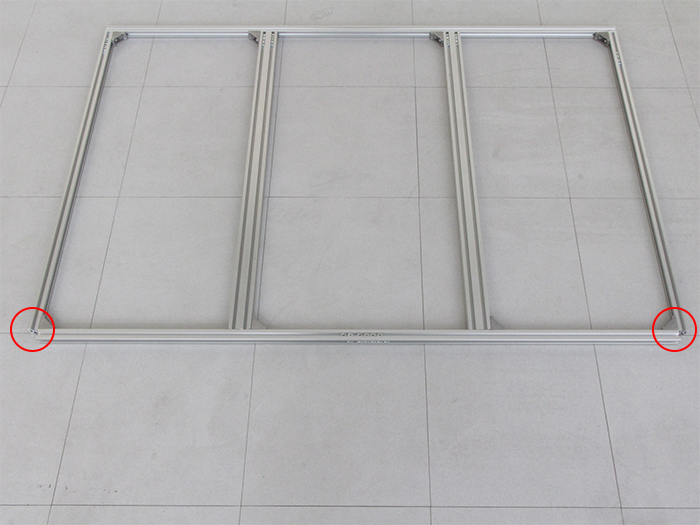

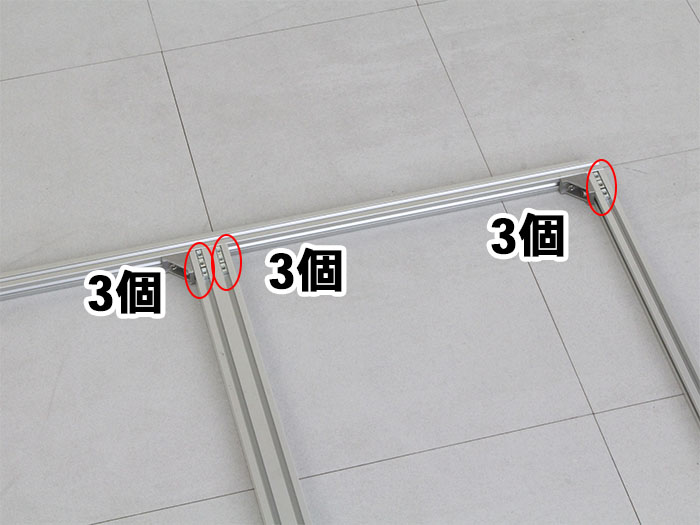

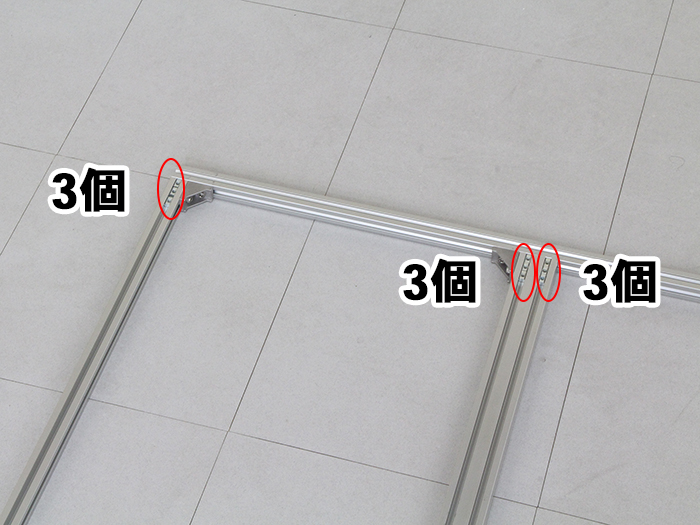

赤丸の位置にM5 Tナットを以下の通りに入れます。
760mmアルミフレーム(標準20mm角)には3個
760mmアルミフレーム(標準20mm*40mm)の両溝に3個ずつの計6個入れます。
赤丸M5Tナット
前工程と同様に残りの
760mmアルミフレーム(標準20mm角)には3個
760mmアルミフレーム(標準20mm*40mm)両溝に3個ずつの計6個入れます。
フレーム両溝

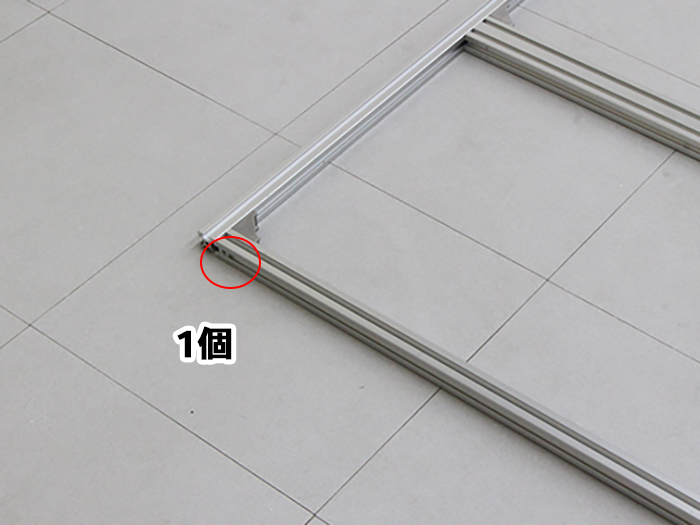

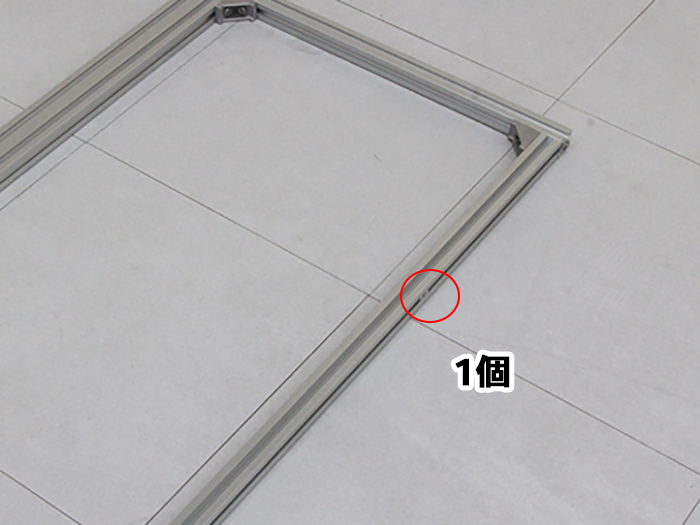

写真を参考に760mmアルミフレーム(標準20mm角)の横面にM5 Tナットを1個入れる。
フレーム横面溝
前工程と同様に反対側の760mmアルミフレーム(標準20mm角)の横面にM5 Tナットを1個入れる。
左側フレーム横面溝

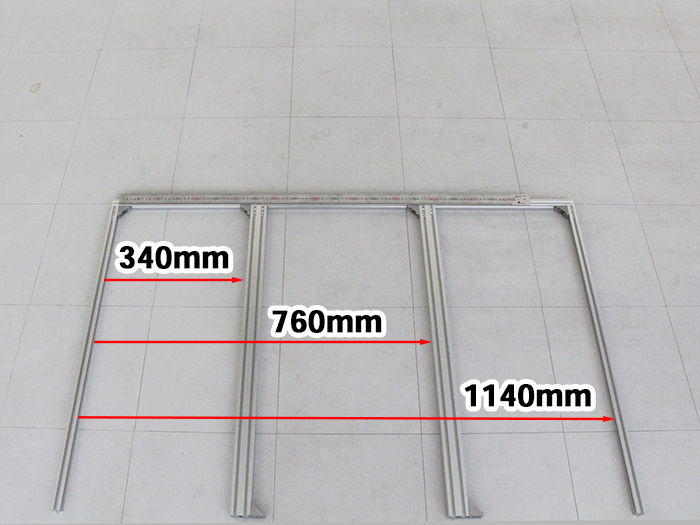

写真を参考にアルミフレーム同士の位置を決めます。
アルミフレーム距離間隔

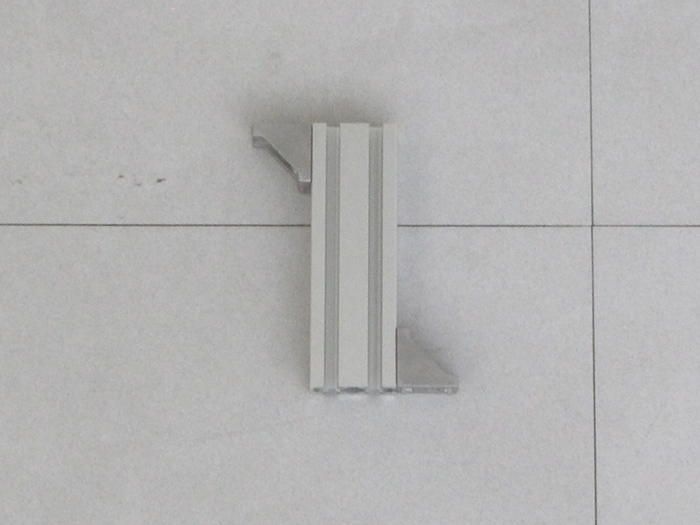

125mmアルミフレーム(標準20mm*40mm)を写真を参考に直角ブラケットを取り付けます。
直角ブラケット取り付け向き

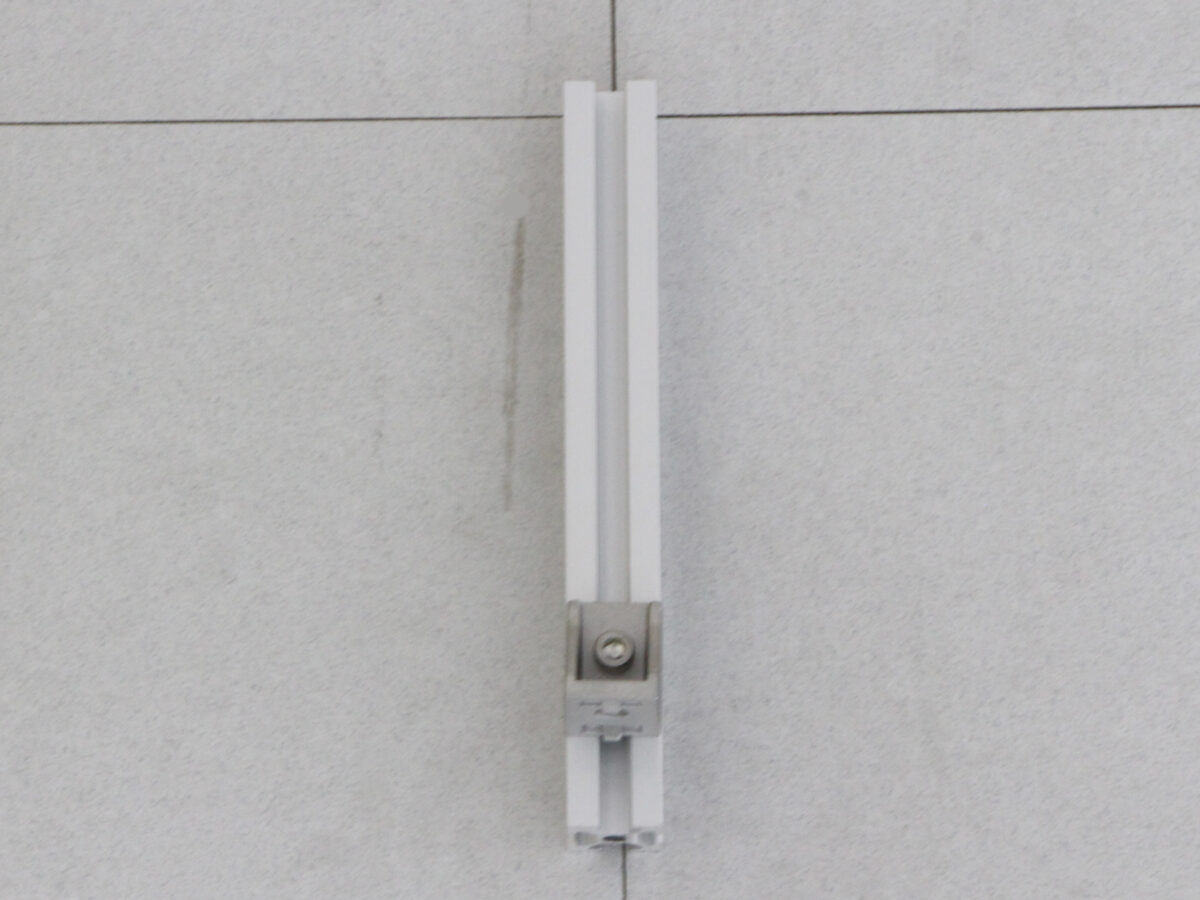

165mmアルミフレーム(標準20mm角)2本へ写真を参考に直角ブラケットを取り付けます。
直角ブラケット取り付け位置

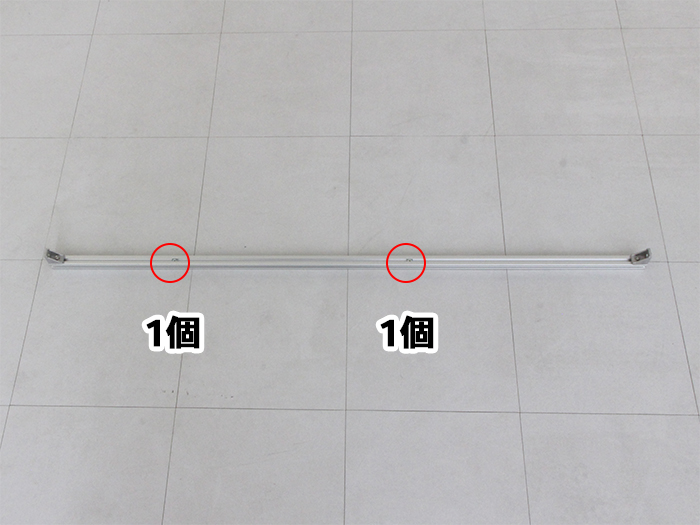

1140mmアルミフレーム(標準20mm角)にM5 Tナットを2個入れます。
両端に直角ブラケットを取り付けます。
両端に直角ブラケット

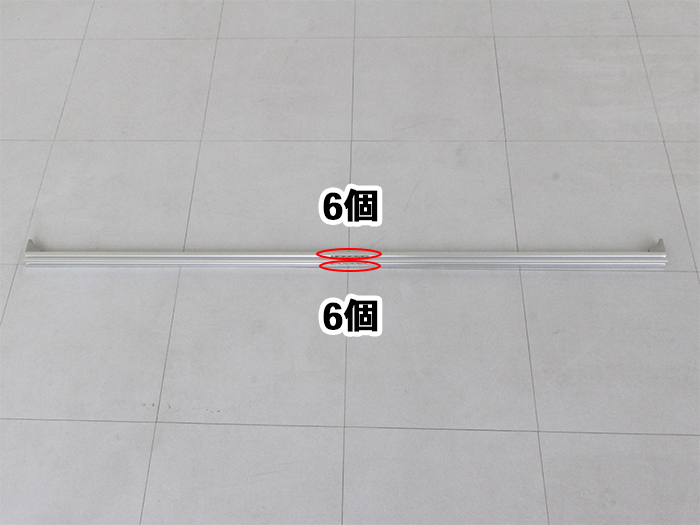

前工程で直角ブラケットを取り付けた1140mmアルミフレーム(標準20mm角)に写真を参考にM5 Tナットを6個ずつ計12個入れます。
M5Tナット6個
写真を参考に1140mmアルミフレーム(標準20mm角)と4か所止めます。

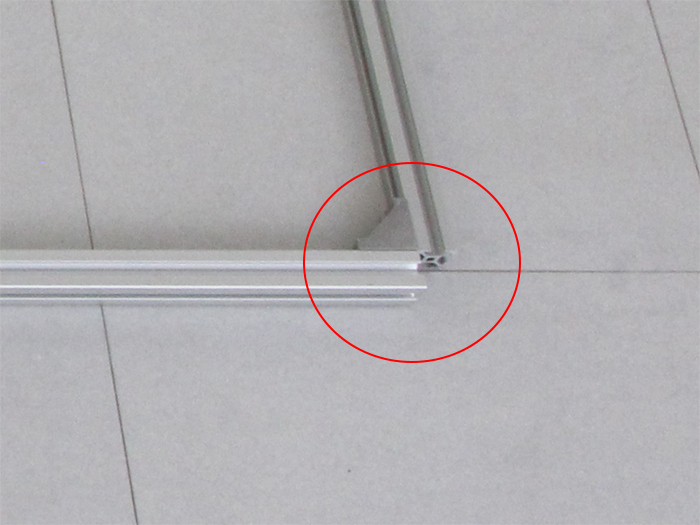

その際、赤丸の位置に20mm角の隙間があることを確認します。

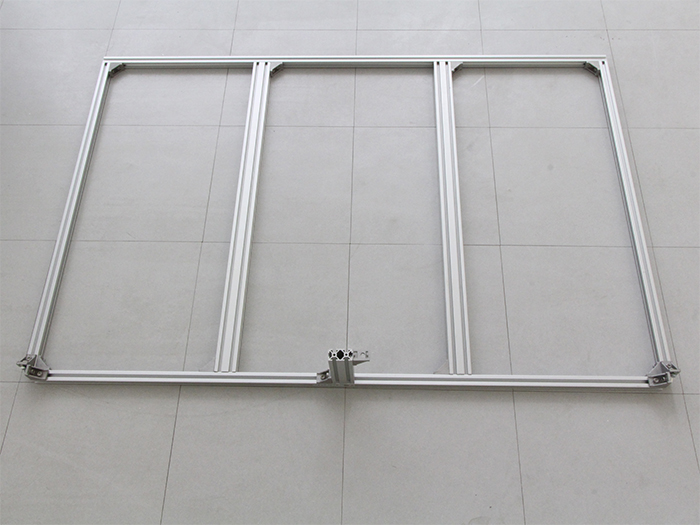

フレーム4か所止める
ブラケット間の隙間
Top coverを逆さにします。
先ほど取り付けた1140mmアルミフレーム(標準20mm角)の端から550mmの位置に直角ブラケットを取り付けておいた125mmアルミフレーム(標準20*40)を取り付けます。
125mmアルミフレーム取り付け

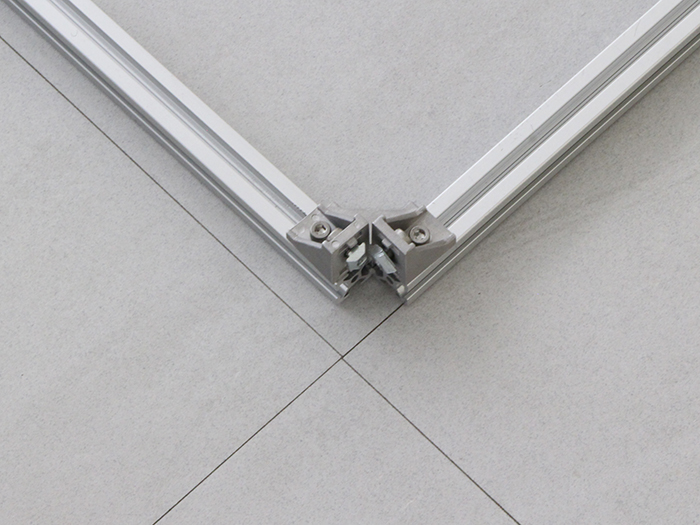

先ほど取り付けた1140mmアルミフレーム(標準20mm角)の両端に写真を参考に直角ブラケットを取り付けます。
1140mmアルミフレーム両端

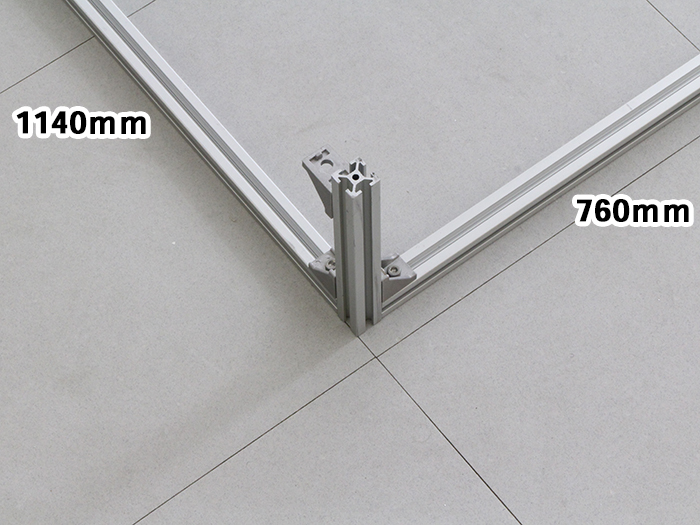

直角ブラケットを取り付けておいた160mmアルミフレーム(標準20mm角)を写真を参考に取り付けます。
同様に反対側にも取り付けます。

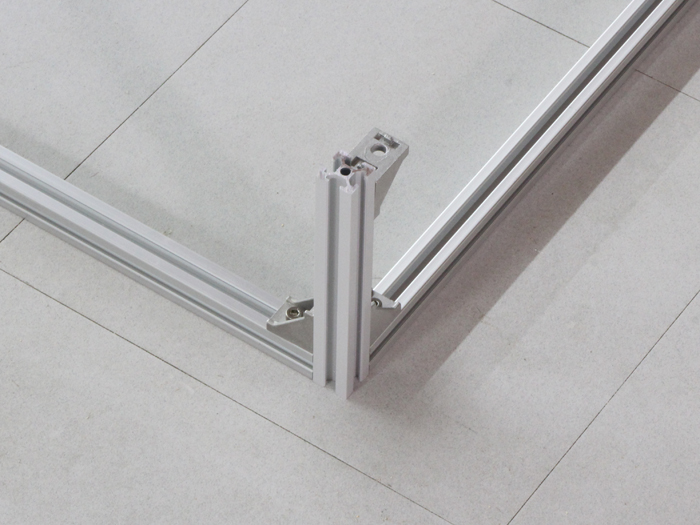

160mmアルミフレーム取り付け向き

別アングル

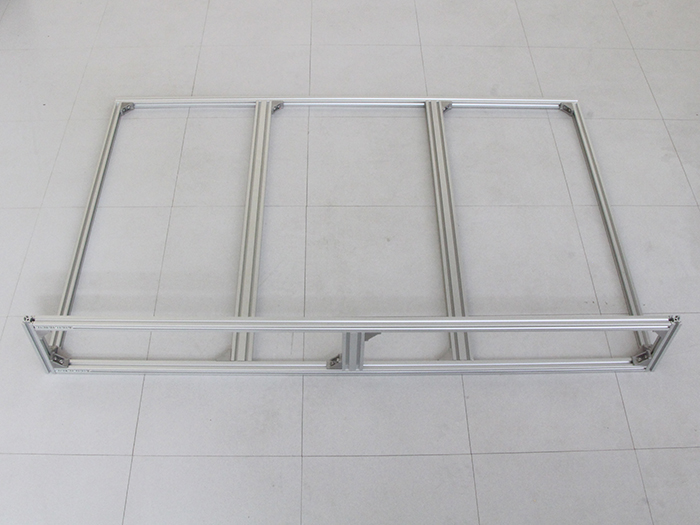

1140mmアルミフレームを取り付けます。
1140mmアルミフレームを取り付け

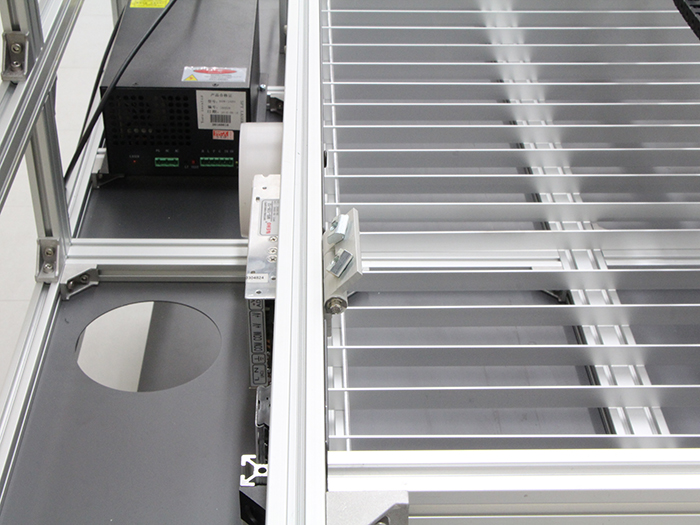

写真を参考に蝶番にM5x8 六角穴付皿ボルトとM5 Tナットを取り付けます。
蝶番横アングル

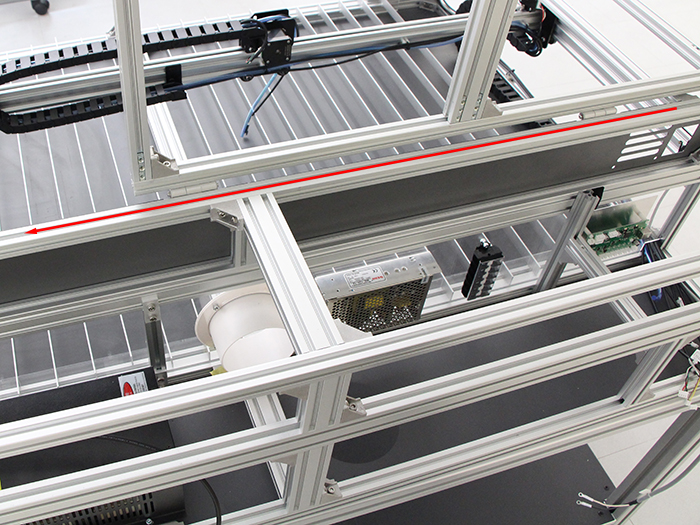

先ほど組み立てたTop coverを写真を参考にスライドさせて取り付けます。
Top coverスライド取り付け
最後にネジのゆるみがないように確認してください。

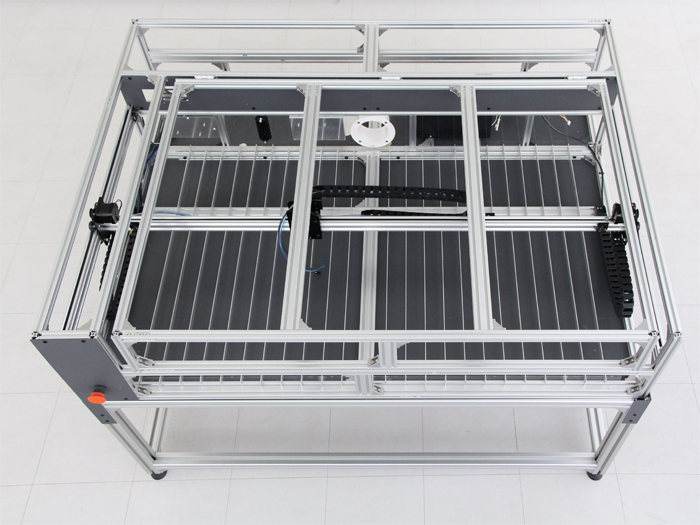

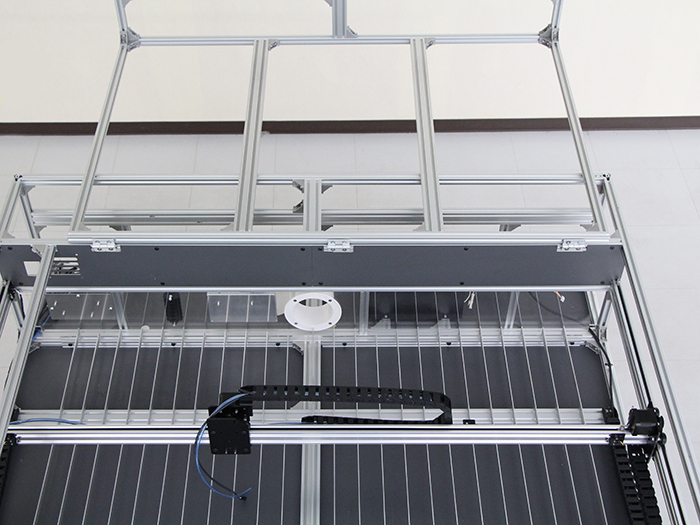

Top cover開けた状態
Top cover閉めた状態

以上で、本工程は完了です。
