FABOOL Laser DS用 作業台組立

FABOOL Laser DS用　作業台組立

以下の部品を用いて、FABOOL Laser DS用 作業台を組み立てます。

部品表







梱包No.	部品	数量	詳細

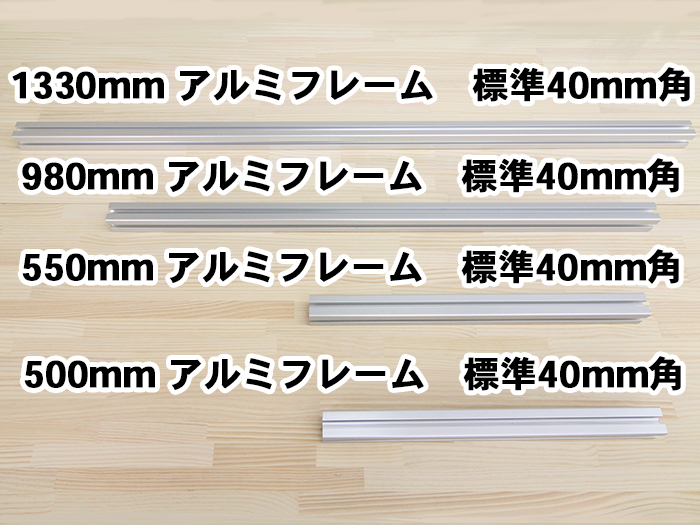

番号	1330mm アルミフレーム	5	標準 40mm角
番号	980mm アルミフレーム	4	標準 40mm角
番号	550mm アルミフレーム	4	標準 40mm角
番号	500mm アルミフレーム	1	標準 40mm角
番号	Table-R	1	板金
番号	Table-L	1	板金
番号	L-angle	4	板金

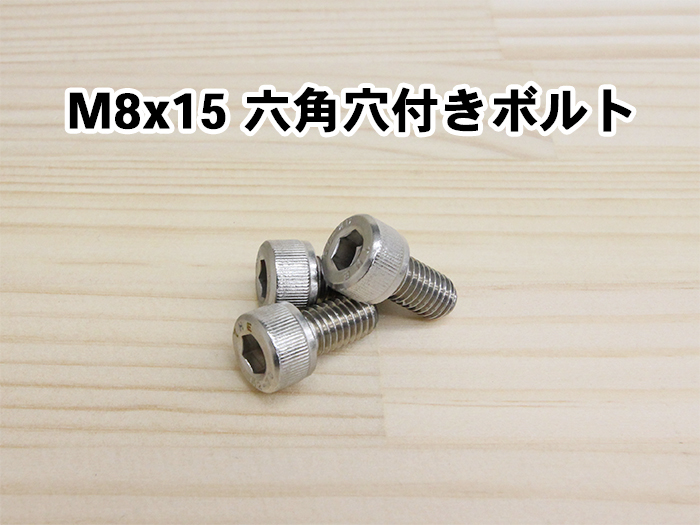

番号	M8x15 六角穴付ボルト	40

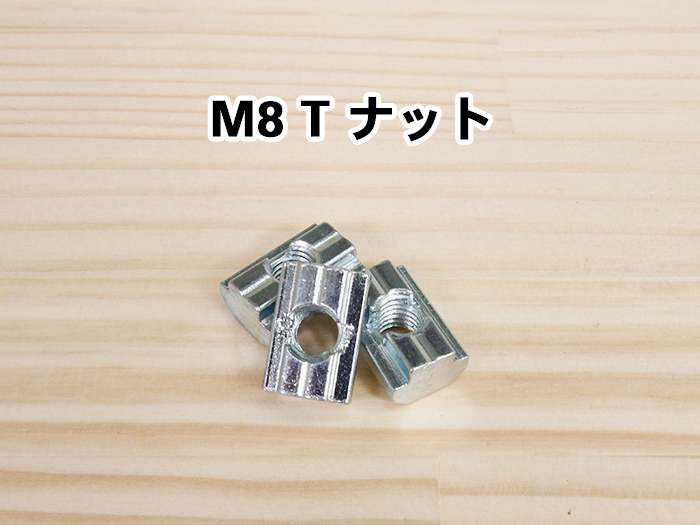

番号	M8 Tナット	40	40mm角フレーム用

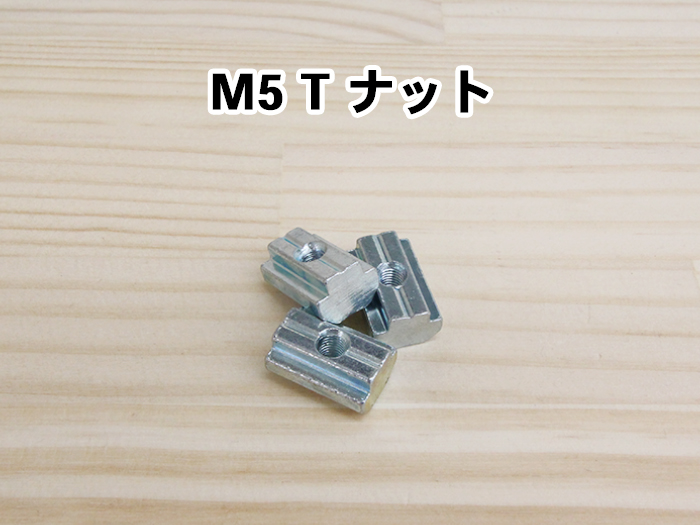

番号	M5 Tナット	30	40mm角フレーム用
番号	M5x10 低頭ボルト	30	黒

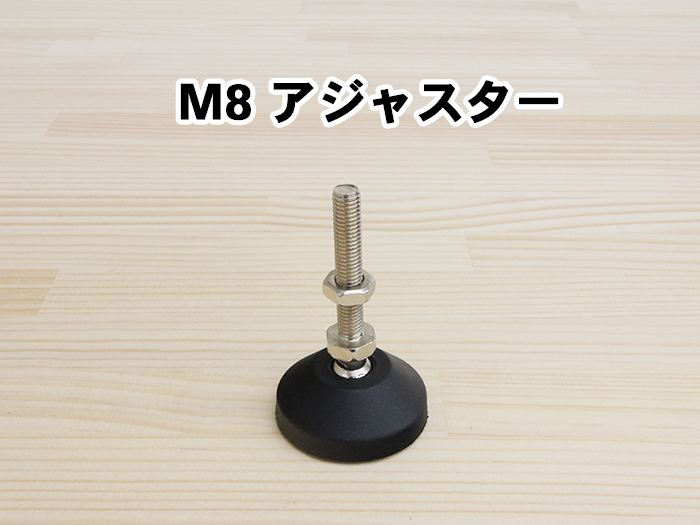

番号	M8アジャスター	4

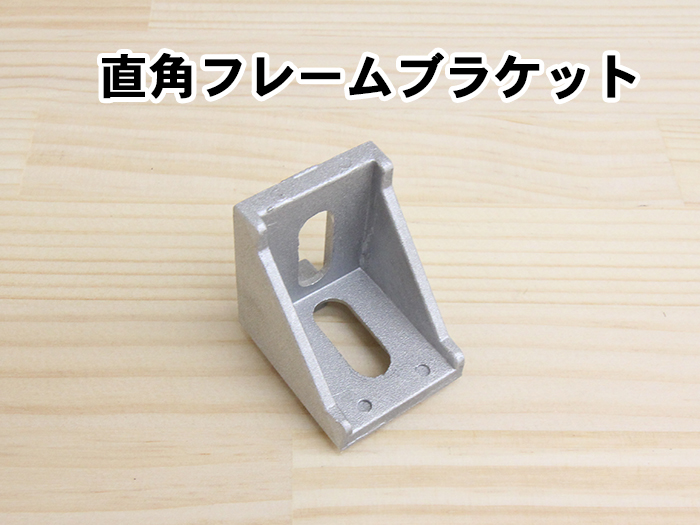

番号	直角ブラケット	20	40mm角フレーム固定用



作業台下段組立

まず作業台の足を組立てます。

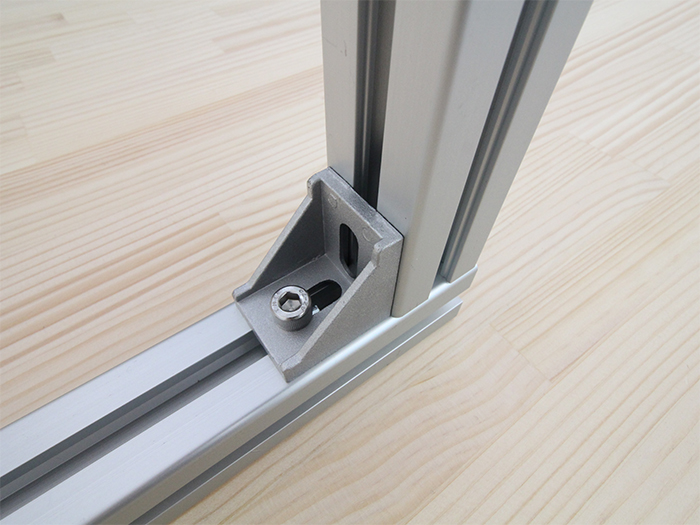

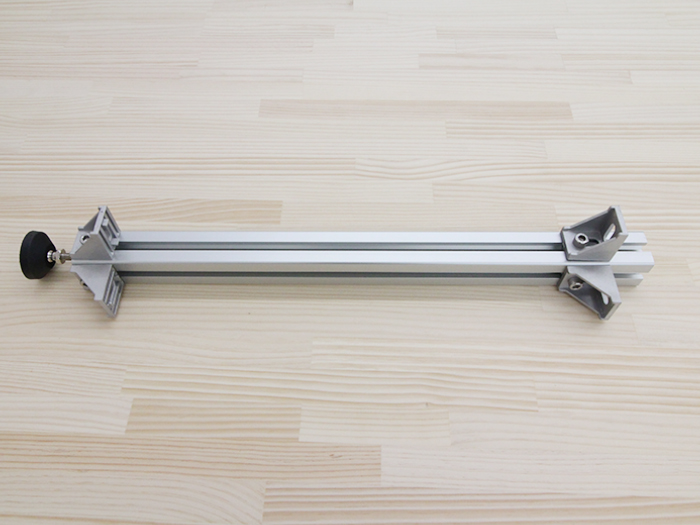

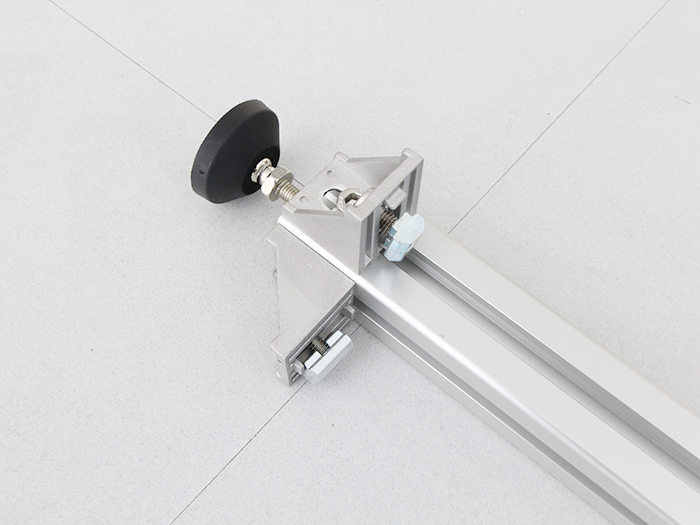

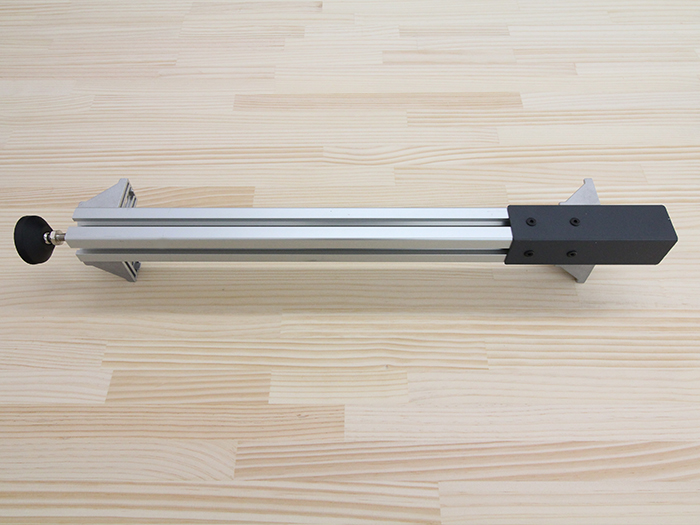

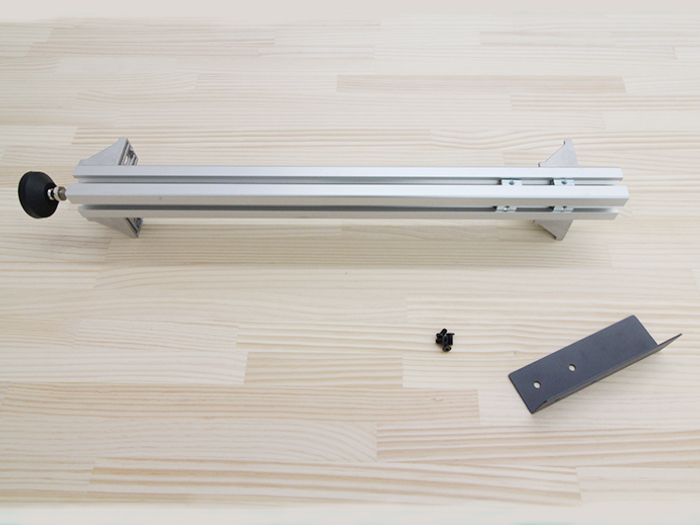

以下の写真を参考に、550mmアルミフレームにM8 Tナット4個とM8x15　六角穴付ボルトを使用して直角ブラケット4個を取り付けます。
この際、M8アジャスターは、550mmアルミフレームのタップの切ってある方に取り付けてください。

アジャスターの付いていない端には、以下の写真のように40mm角アルミフレームを使い、断面から40mmの位置に直角ブラケットを取り付けてください。

他の3本の足も同様に組み立てて下さい。

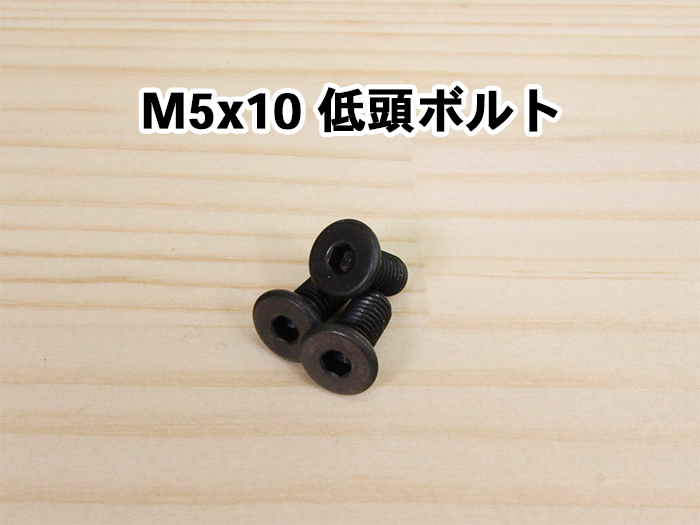

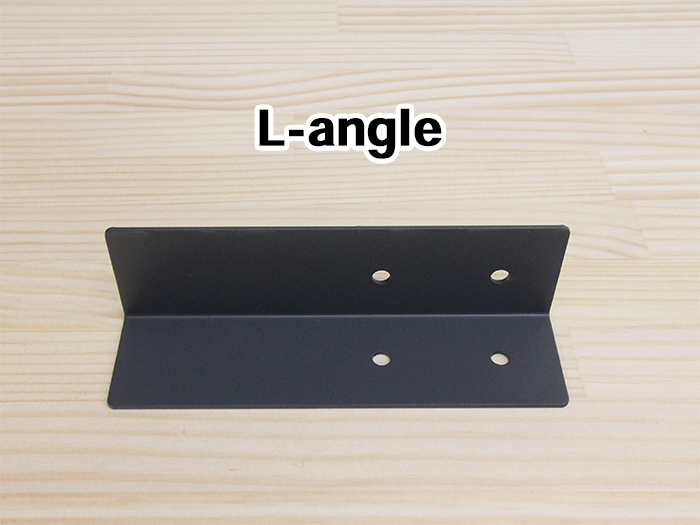

次に、L-angleをM5 Tナット4個とM5x10 低頭ボルト4個を使用して、先ほど組立てた足に仮止めします。


次に、足をフレームに取り付けていきます。

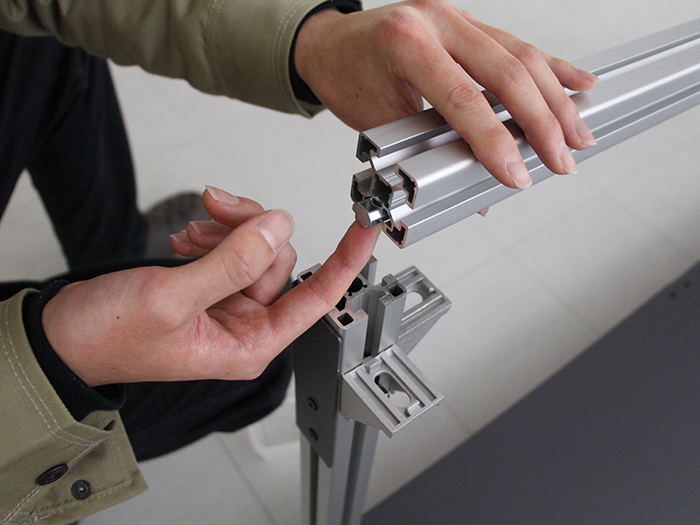

まず、以下の写真のように直角ブラケットにM8 T ナットとM8x15 六角穴付ボルトを仮止めします。

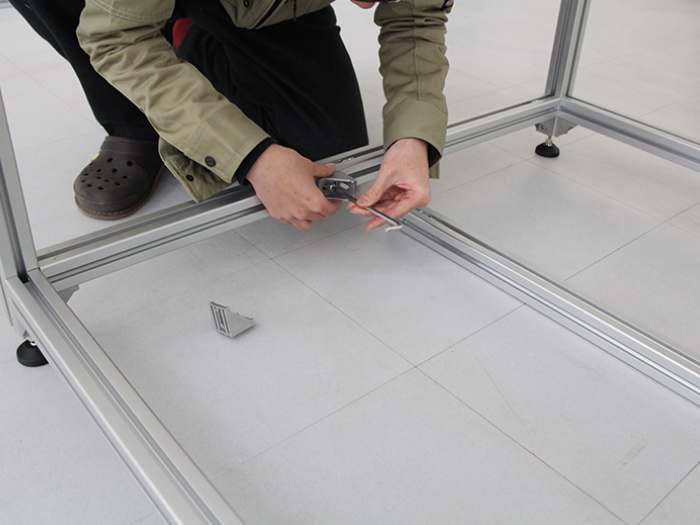

以下の写真のように、980mm アルミフレームをスライドさせ、M8x15 六角穴付ボルトで留めます。
この際に980mm アルミフレームの上面にM5 Tナットが2個、手前の面にM8 Tナットが1個入っていることを確認してください。

両端に足を取り付けたものを2つ作ります。
この際に、980mm アルミフレームに入れたM8 Tナットが、アルミフレームを取り付けていない直角ブラケットと同じ方向を向くようにして下さい。

前工程で組み立てた足を、直角ブラケットが向き合うように立てて、1330mm アルミフレームを写真のように組み立てます。

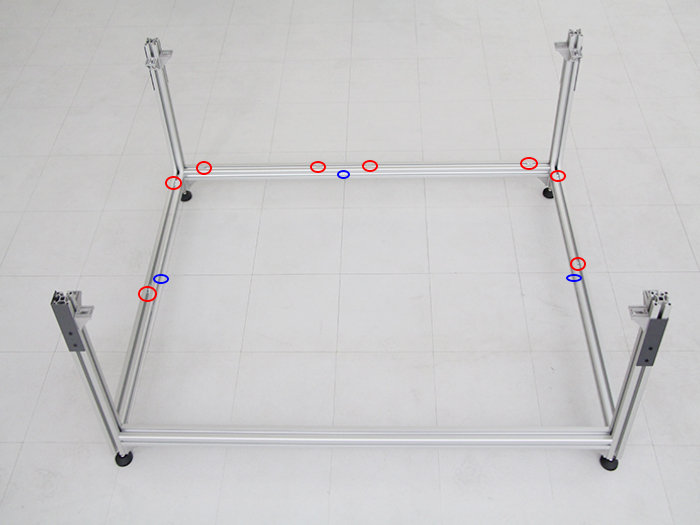

M5 ナットは上面に計8個（赤丸）、M8 Tナットは内側面に3個（青丸）が入っていることを、確認してください。

890mm アルミフレームに1330mm アルミフレームを取り付けて行きます。
この際、上面にM5 Tナットが8個、奥面にM8 Tナットが1個入っていることを確認してください。

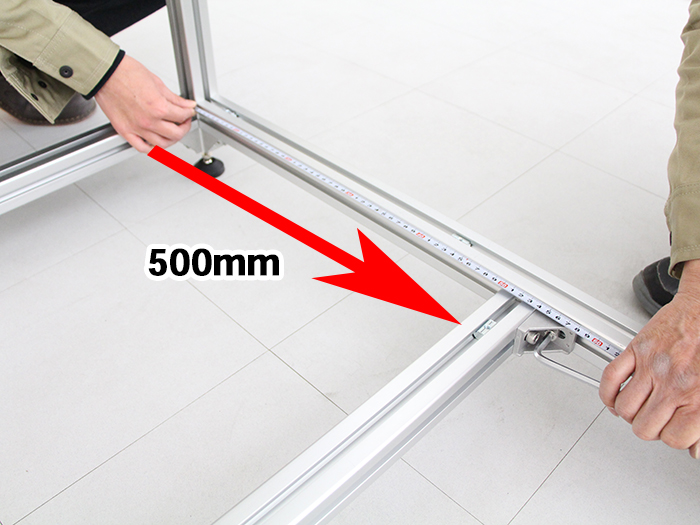

前工程で取り付けた奥側の1330mm アルミフレームから500mmの位置で固定をします。
※アルミフレームの内々の距離です。

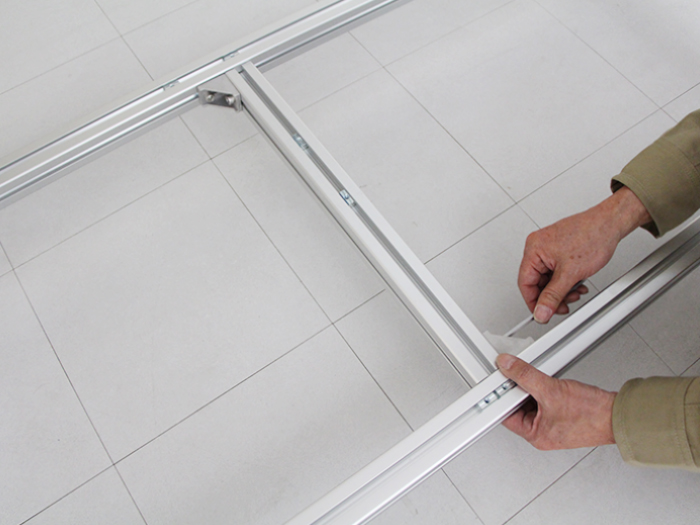

前工程で取り付けた1330mm アルミフレームと奥側のアルミフレームに500mm アルミフレームを取り付けていきます。

500mm アルミフレームの位置調整を行ってください。

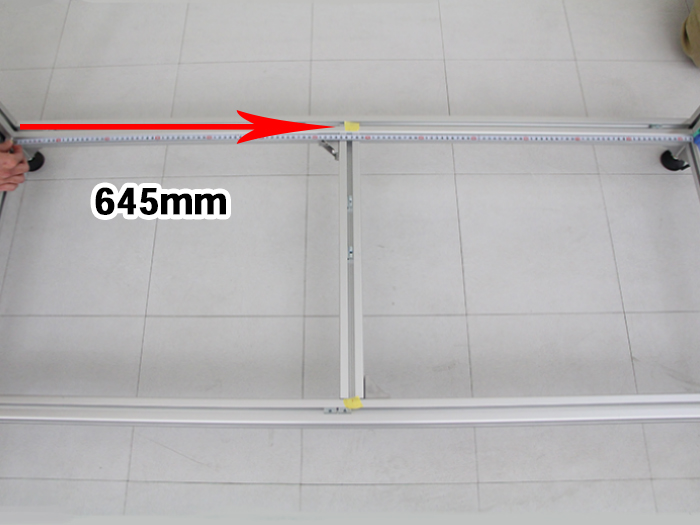

980mm アルミフレームから645mmの位置で固定してください。（アルミフレームの内々の距離です。）
※980mm アルミフレーム2本の間の中心に位置するように固定してください。

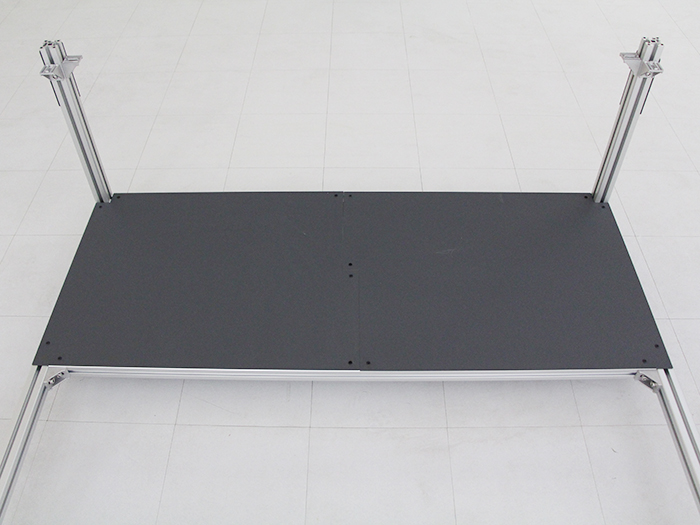

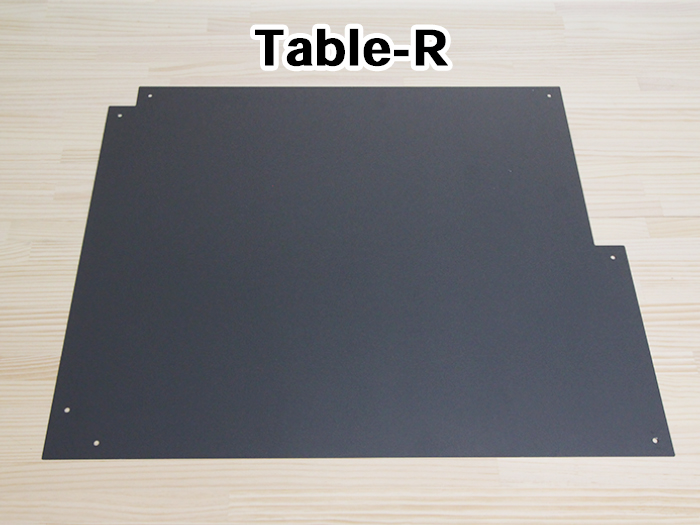

Table-Rを取り付けていきます。

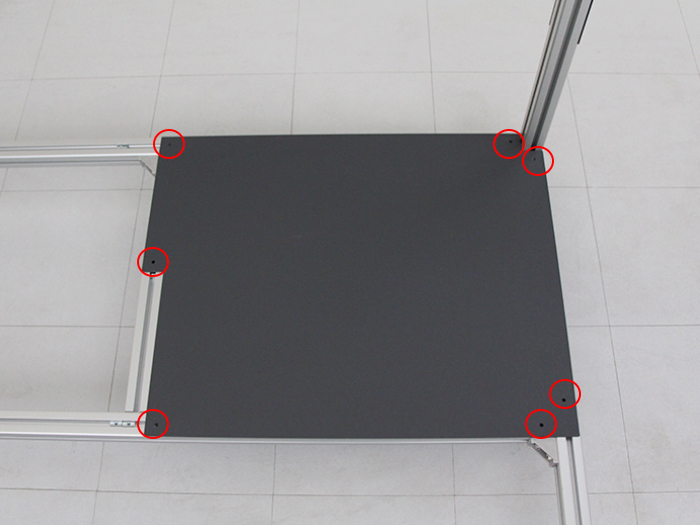

M5 TナットをTable-Rのネジ穴の位置に動かして行きます。

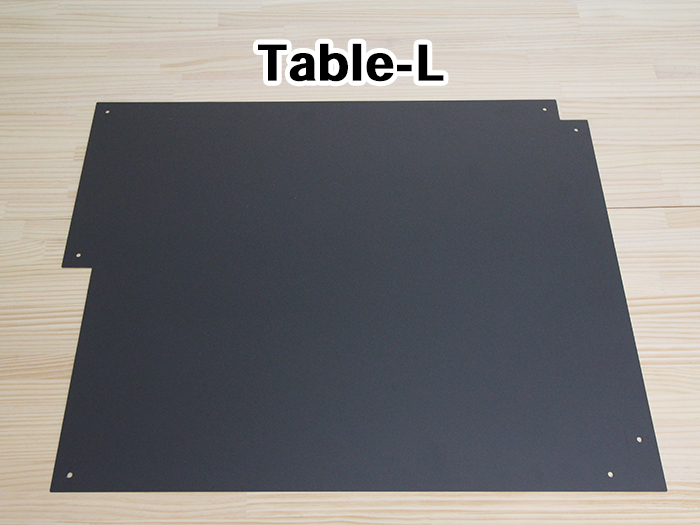

同様にTable-Lもネジ穴をすべて合わせてください。

M5 Tナットを合わせ終わってからTable-R、Table-Lを固定してください。

次に、上段の組み立てを行います。

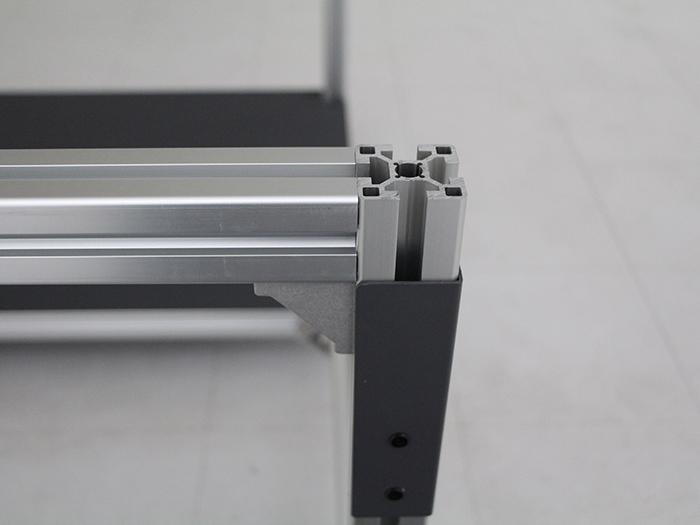

写真を参考に先に直角ブラケットで固定する箇所にM8 Tナットを入れておきます。
M8x15 六角穴付ボルトで固定します。

写真のようにアルミフレームの面と面がしっかり合うように組み立て上段の水平を出すようにして下さい。

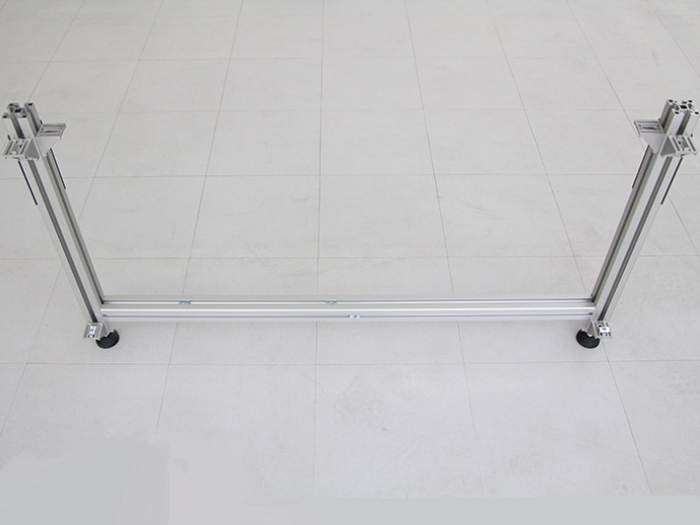

上段の1330mm アルミフレームと980mm アルミフレームを取り付ければ完成です。

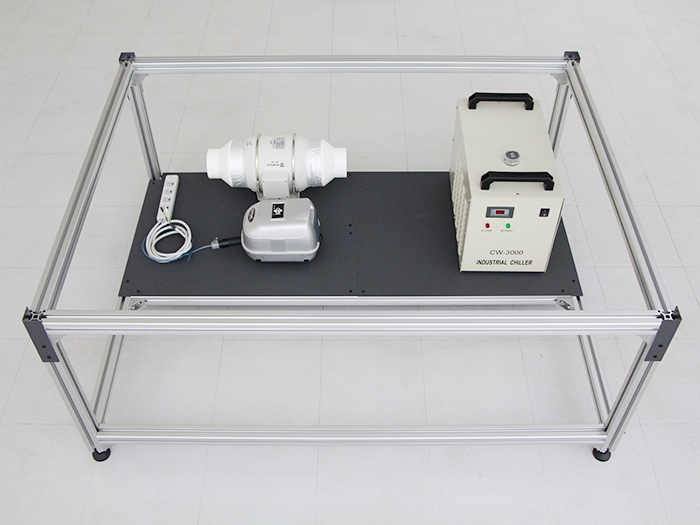

最後に、オプション品配置は以下のようになります。

以上で、本工程は完了です。
