ヘッド高さ調整、加工準備

ヘッド高さ調整

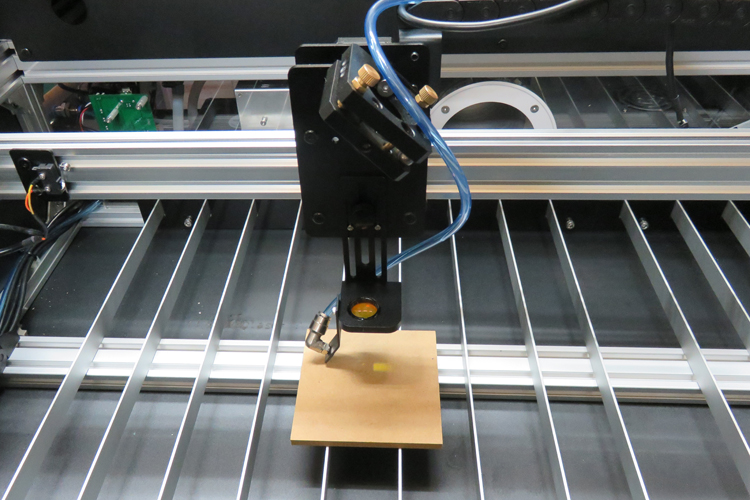

加工ベッドに加工対象物を置きます。
加工対象物

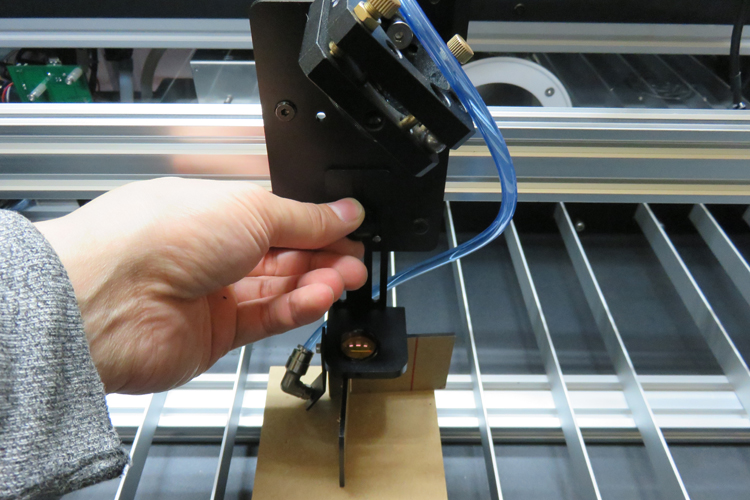

つまみネジを緩めて高さを上下します。
つまみネジ

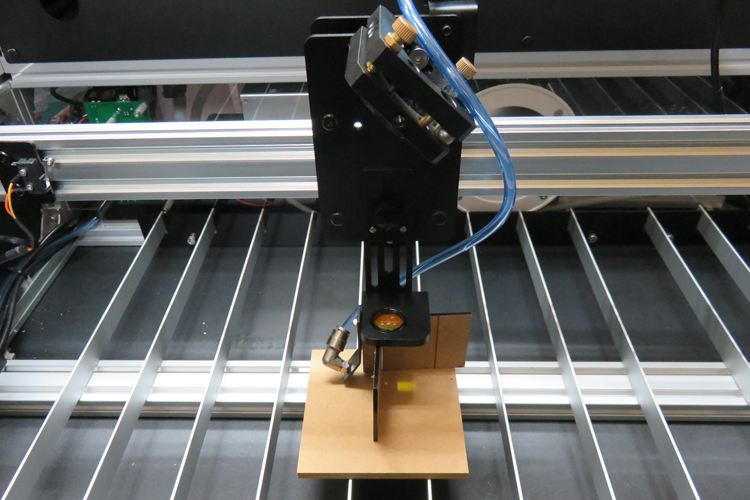

高さ調整治具1と高さ調整治具2を、写真のように組み合わせてlens mountを載せます。こちらで焦点が加工対象物の表面に合っている状態です。
高さ調整治具

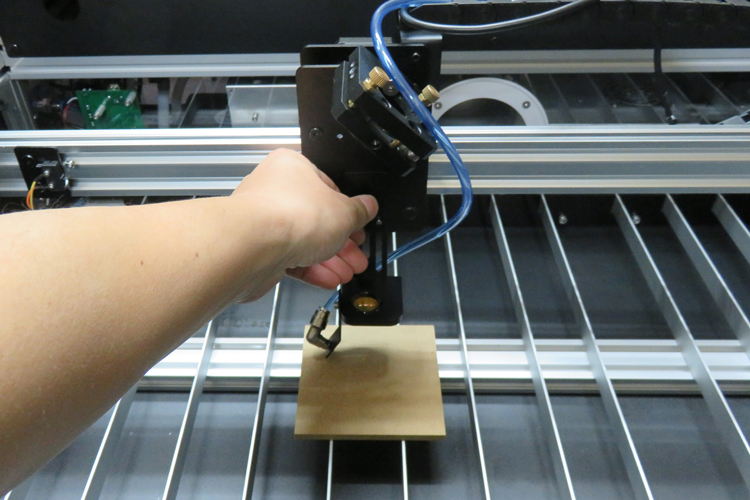

つまみネジを締めてください。
(※しっかりと締めてください。)
つまみネジ固定
高さ調整治具を外します。
これで高さ調整は完了です。
高さ調整完了

air assist holder 高さ調節

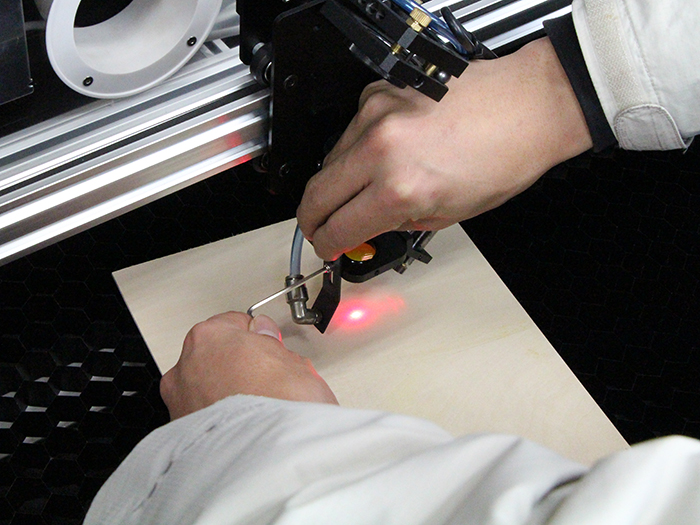

air assist holderを留めているM3×4六角穴付きボルトを緩め、高さ調節を行います。

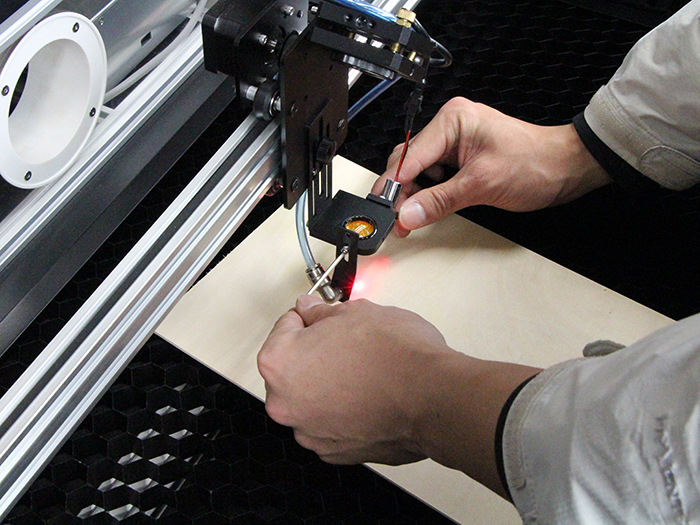

位置決めキットをお使いの方はポインターで照射されている部分に風が当たるよう調節します。

air assist holder高さ調整
高さ調整
