Inner板金 取付

Inner板金取付



以下の部品を用いて、Inner板金 取付を行います。

部品表

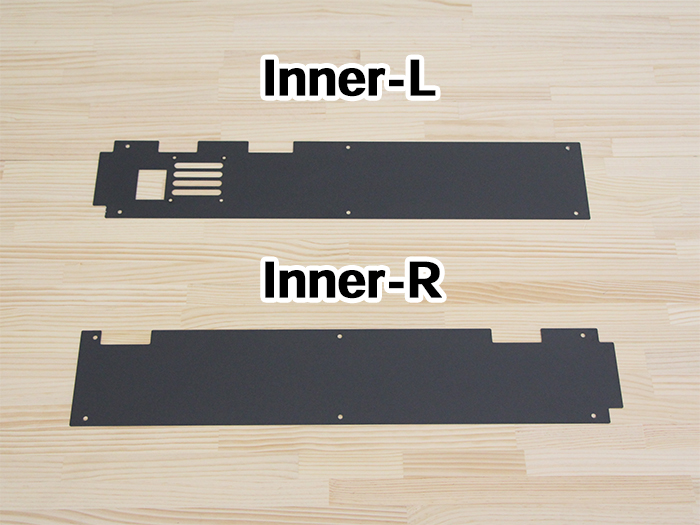

inner-L-inner-R

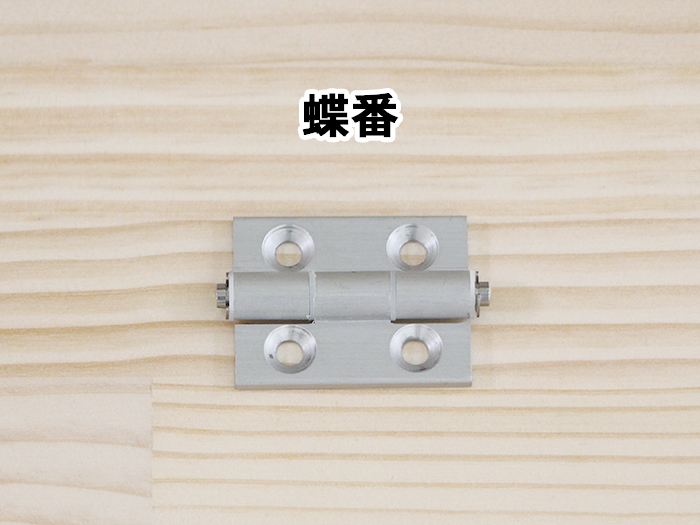

蝶番
M5x8六角穴付皿ボルト



M5x8低頭ボルト



梱包No. 部品 数量 詳細
番号 Inner-L 1 板金
番号 Inner-R 1 板金
番号 蝶番 3 シルバーor黒
番号 M5x8 低頭ボルト 12
番号 M5x8 六角穴付皿ボルト 6



Inner板金 取付

あらかじめ入れておいたM5 TナットとM5×6 低頭ボルト6個を使ってInner-Lを固定します。
入れておいたM5 Tナット
その際、写真のように左右、真ん中に2個ずつM5 TナットがInner-Lの凹部から見えるようにしておきます。

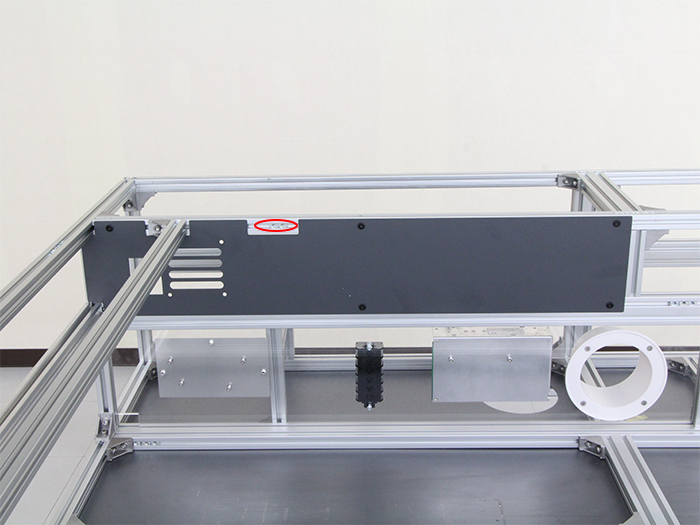

Inner-L正面

Inner-Rも同様に取り付けます。
同じように凹部分に2個ずつM5 Tナットが見えるようにしておきます。

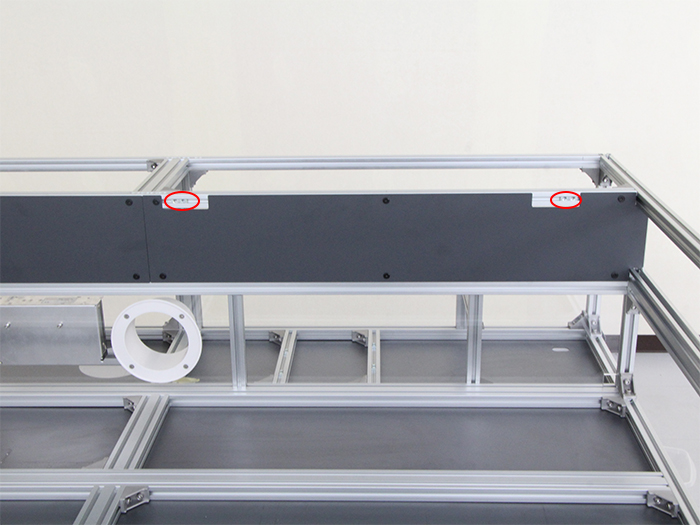

Inner-R正面
Inner板金の凹部から見えているM5 TナットとM5×8 六角穴付き皿ボルトを使って蝶番2個を固定します。

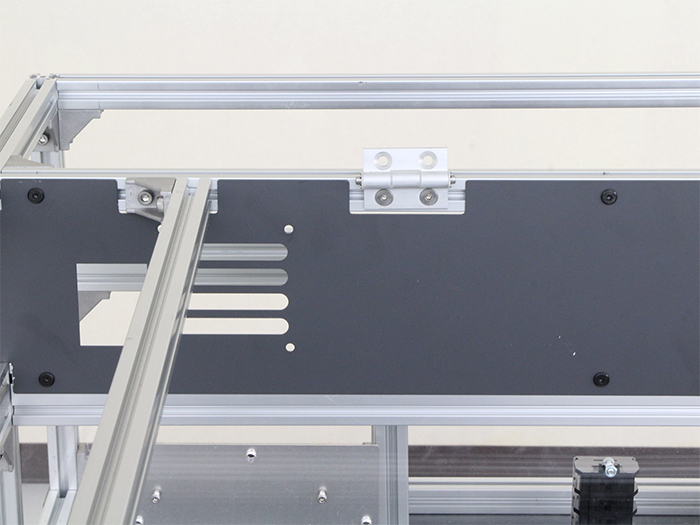

蝶番正面

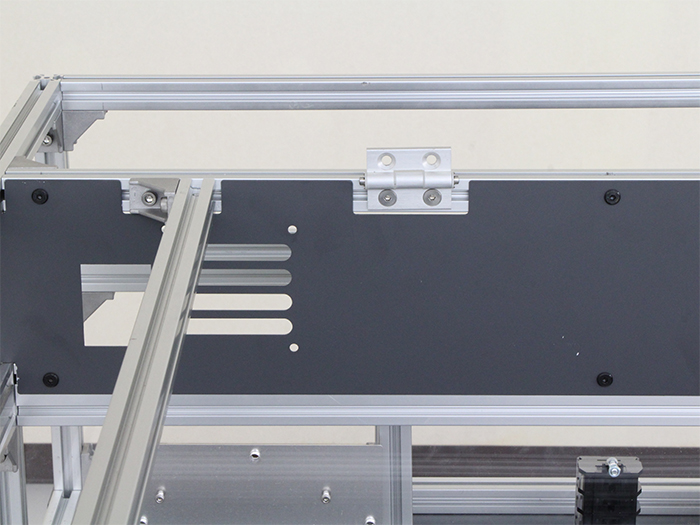

蝶番ボルト固定

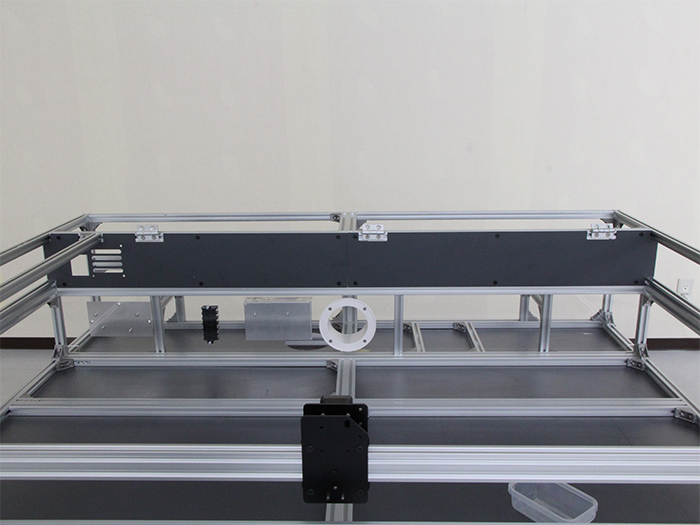

本体正面

以上で、本工程は完了です。
