本体フレーム組立 中上段部分

本体フレーム組立 中上段部分

以下の部品を用いて、本体フレームの中上段部分を組み立てます。

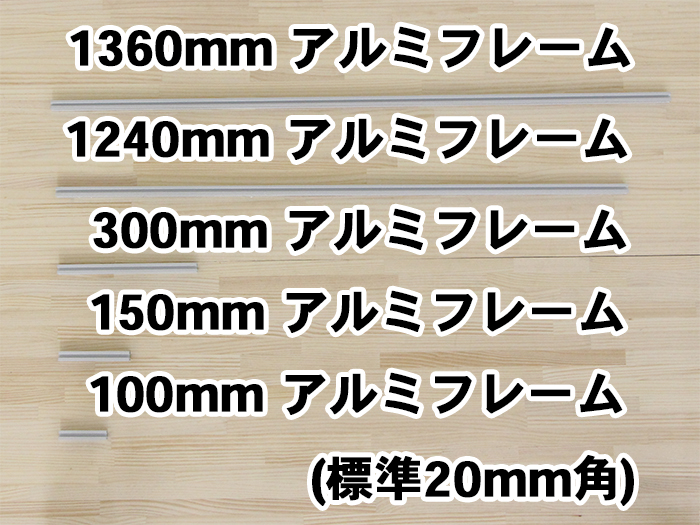

部品表







梱包No.	部品	数量	詳細

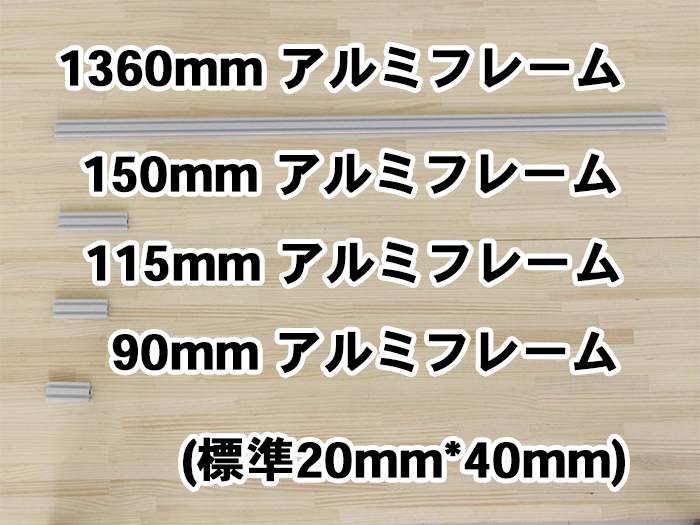

番号	1360mm アルミフレーム	1	標準 20mm40mm
番号	150mm アルミフレーム	1	標準 20mm*40mm
番号	115mm アルミフレーム	1	標準 20mm*40mm
番号	90mm アルミフレーム	1	標準 20mm*40mm
番号	1360mm アルミフレーム	1	標準 20mm角
番号	1240mm アルミフレーム	1	標準 20mm角
番号	300mm アルミフレーム	1	標準 20mm角
番号	150mm アルミフレーム	2	標準 20mm角
番号	100mm アルミフレーム	1	標準 20mm角

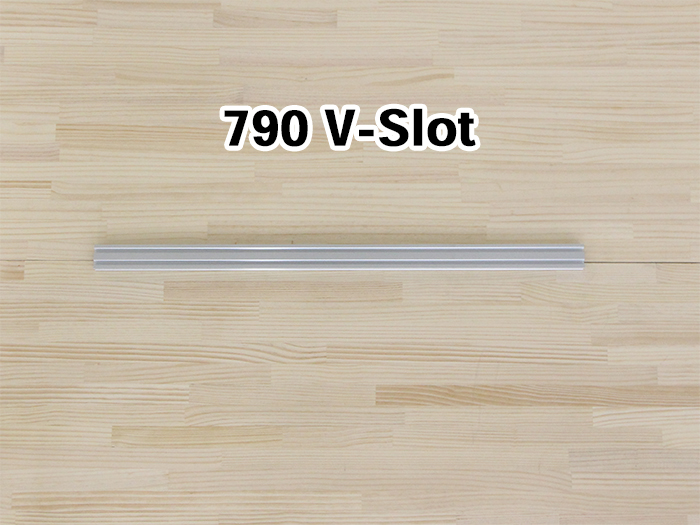

番号	790mm V-slot	2	20mm*40mm

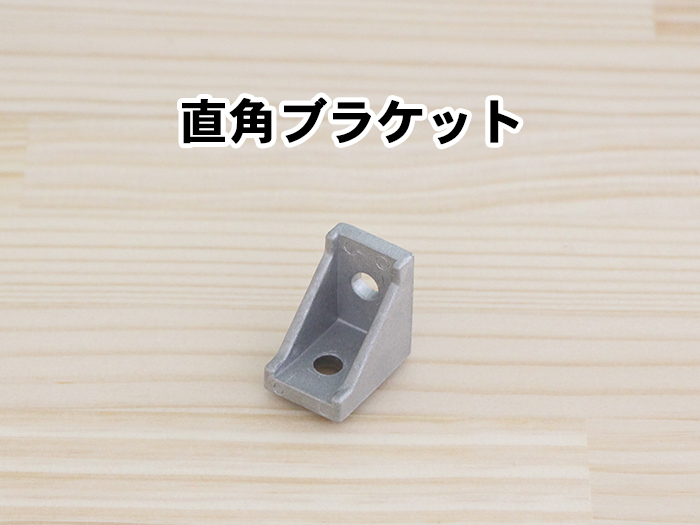

番号	直角ブラケット	15	20mm角フレーム固定用
番号	M5 Tナット	42

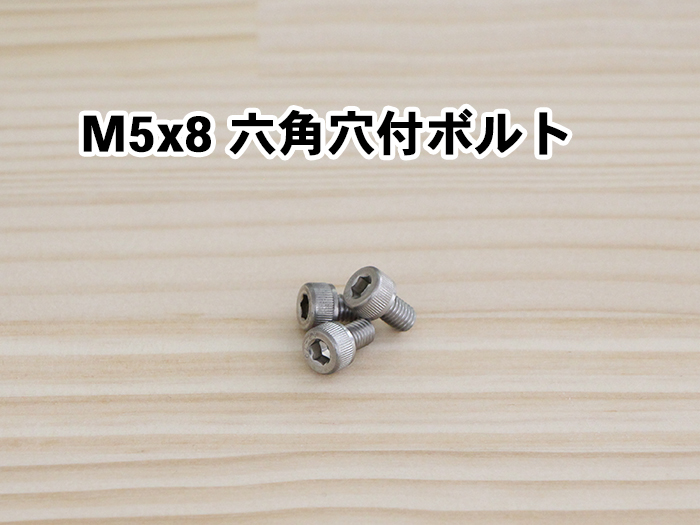

番号	M5x8 六角穴付ボルト	39



本体フレーム組み立て 中上段部分

写真を参考に100mm アルミフレームを取り付ける。

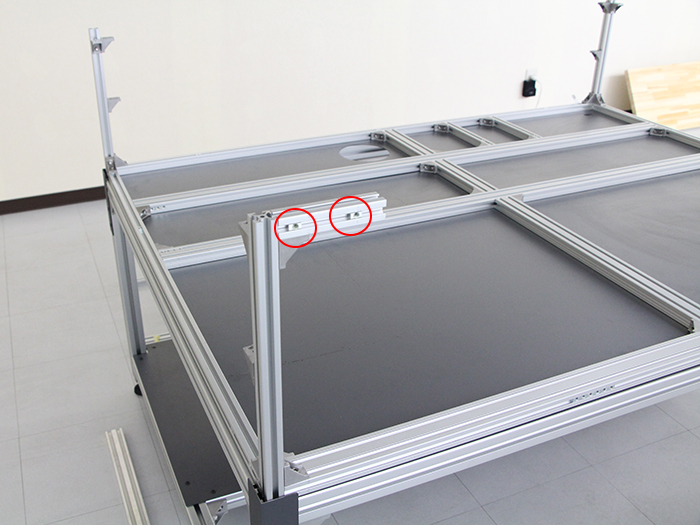

その際、赤丸の部分にM5 Tナットを2個入れる。
写真にはありませんが、後面にも1個M5 Tナットを入れる。後の工程で直角ブラケットを使用します。

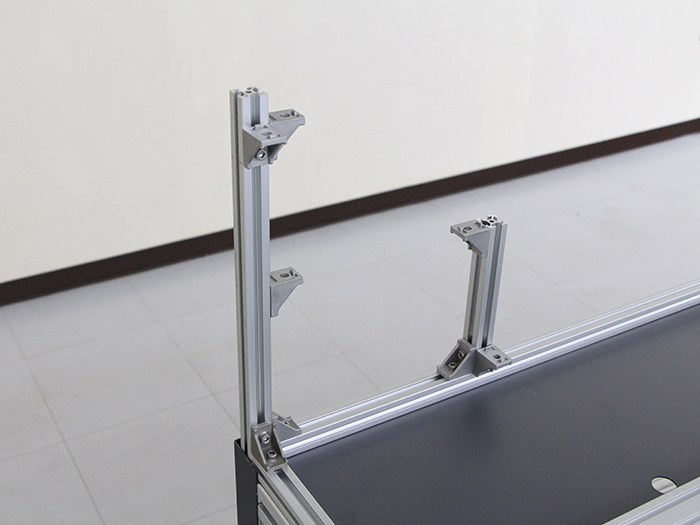

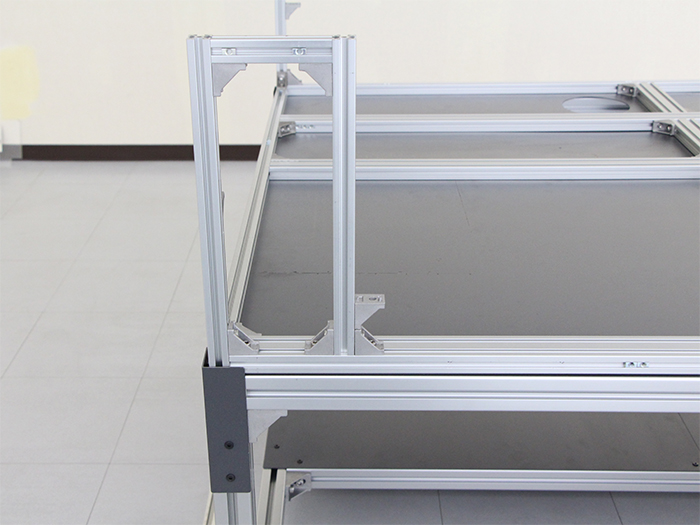

300mm アルミフレームを取り付ける。直角ブラケットも写真の通りに取り付けておく。あらかじめ入れいておいたM5 Tナットを使用します。
上側の固定用のブラケットも取り付けます。

写真を参考に115mm アルミフレーム（標準 20mm*40mm）を取り付けます。あらかじめ入れいておいたM5 Tナットを使用します。

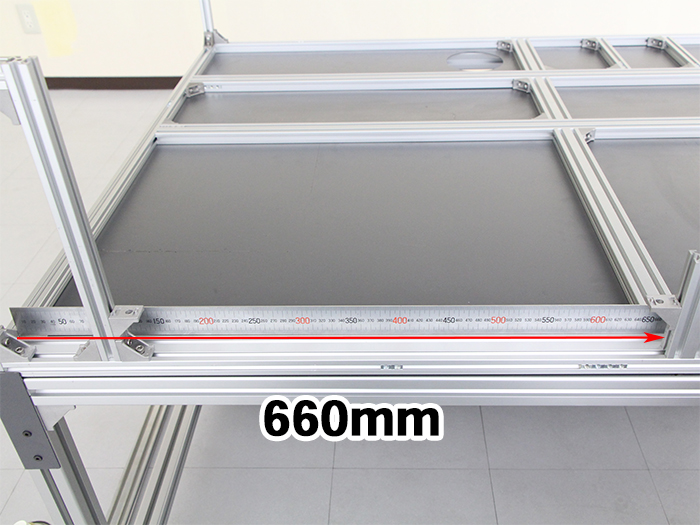

写真で示す距離が660mmになるように位置を調整してください。

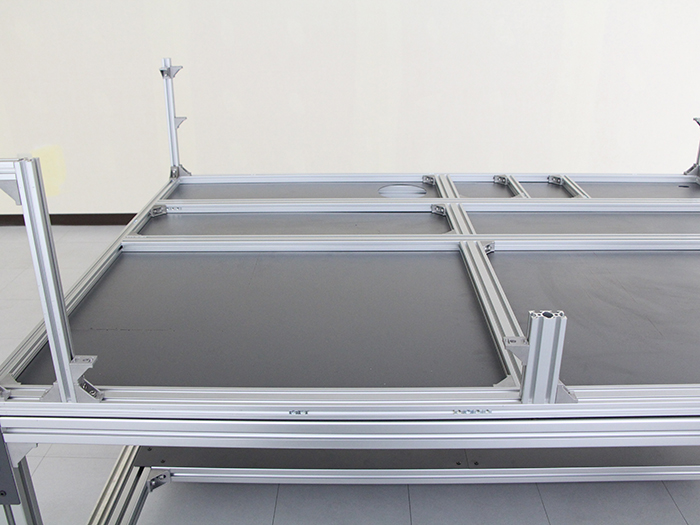

1240mm アルミフレームを取り付けます。前面にはFront（板金）とEMS plate（板金）を固定するためのM5 Tナットを入れておきます。

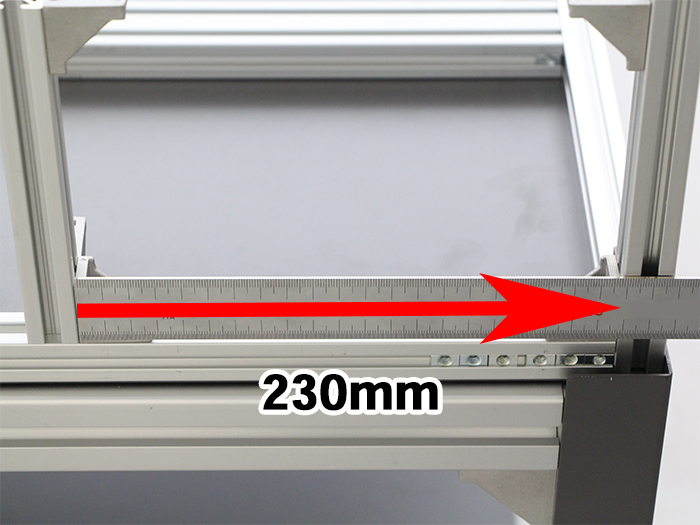

写真を参考に150mm アルミフレーム（標準 20mm角）を取り付けます。写真の距離の通り（230mm）に取り付けてください。また、あらかじめ内側の直角ブラケットを取り付けておきます。


150mm アルミフレーム（標準 20mm*40mm）を取り付けます。
115mm アルミフレームを取り付けた時と同様に、端のアルミフレームから660mmになるように取り付けてください。
※アルミフレームの内々の距離です。

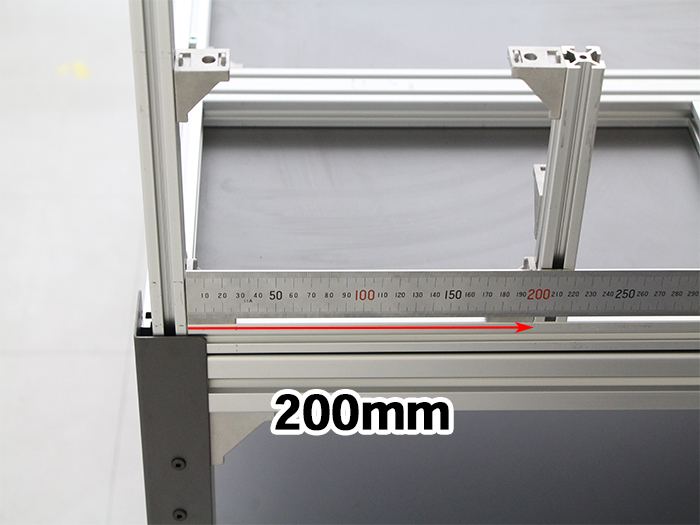

写真を参考に150mm アルミフレーム（標準 20mm角）を取り付けます。写真の距離の通り（200mm）に取り付けてください。また、あらかじめ内側の直角ブラケットを取り付けておきます。

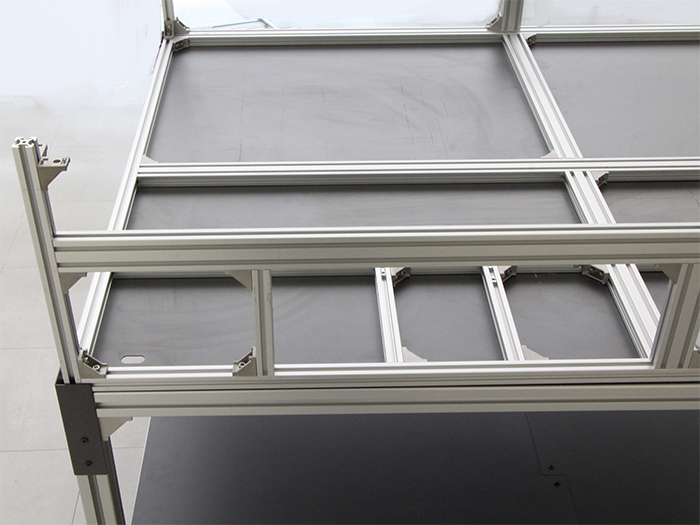

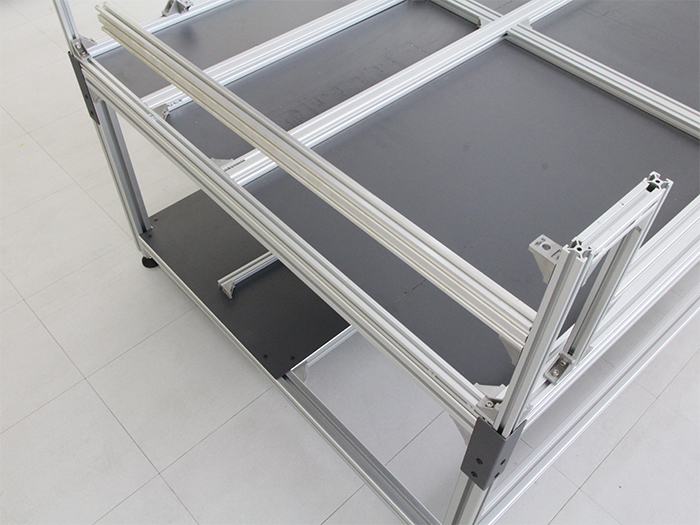

1360mm アルミフレーム（標準 20mm*40mm）を取り付けます。

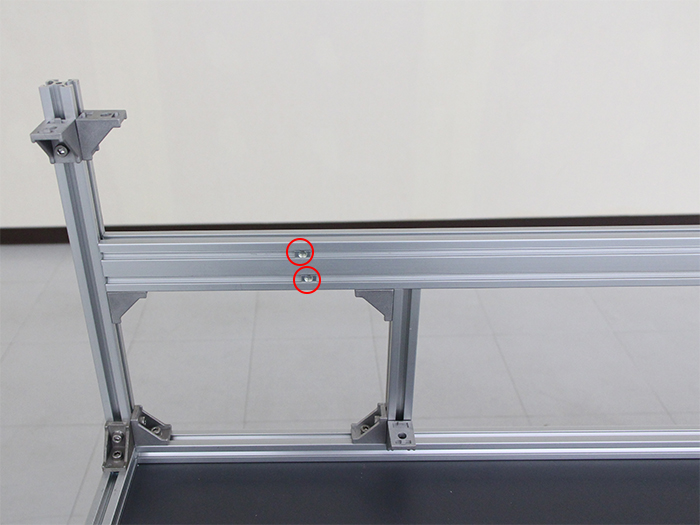

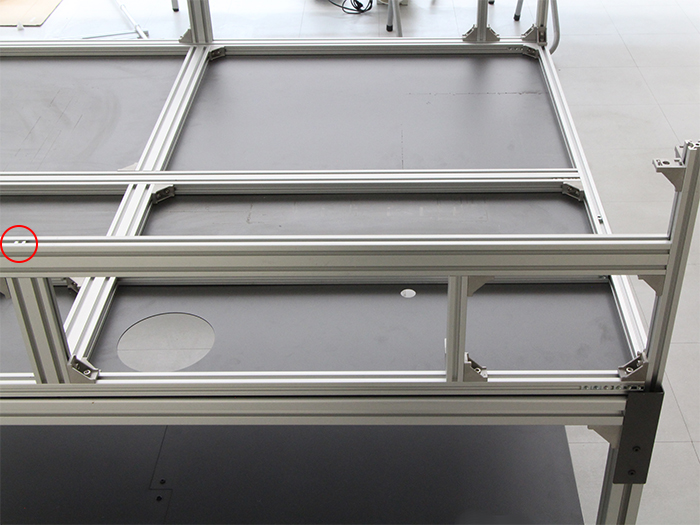

赤丸箇所にM5 Tナットを入れます。下記は1個です。


上下それぞれに1個ずつ（合計2個）入れます。

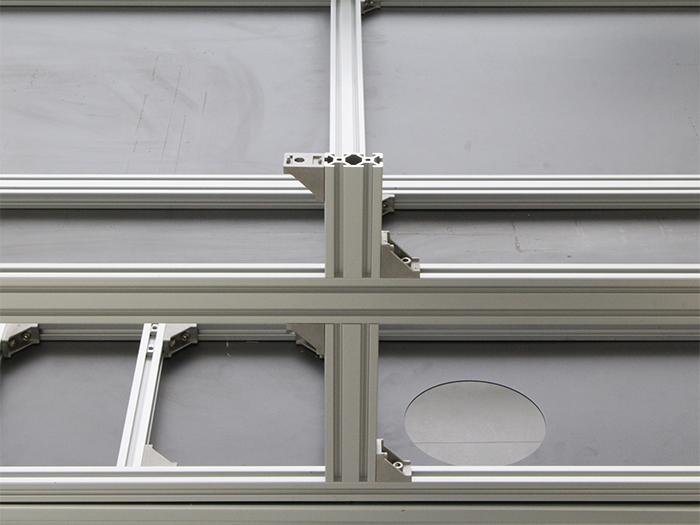

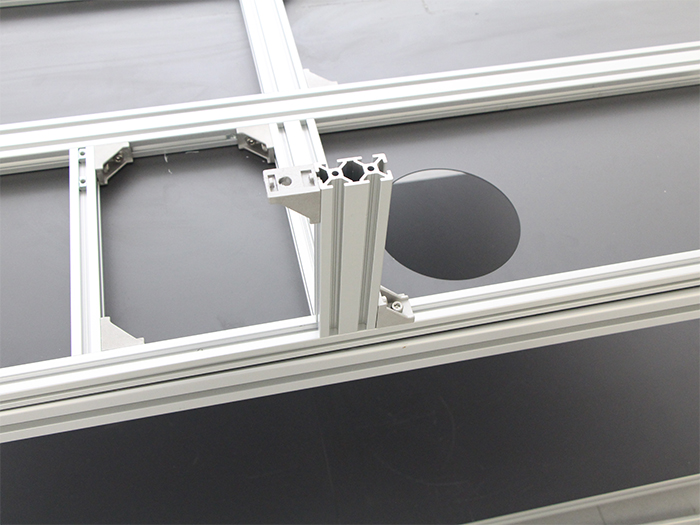

前工程で入れておいたM5 Tナットを使用して90mm アルミフレーム（標準 20mm*40mm）を取り付けます。上部取り付け用の直角ブラケットも取り付けます。

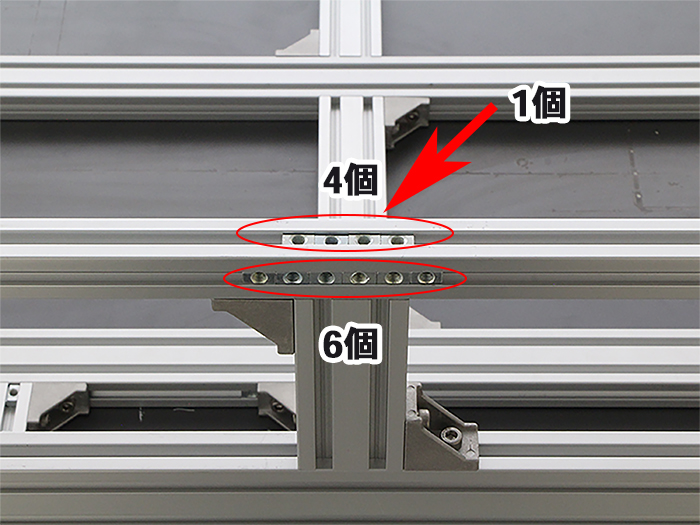

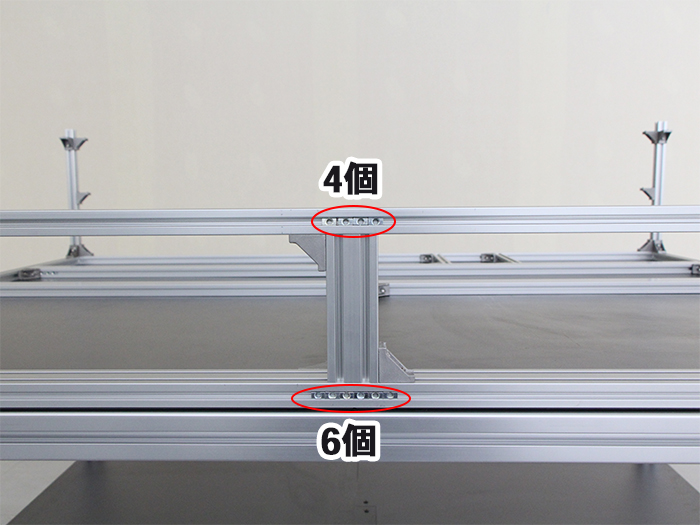

1360mm アルミフレーム（標準 20mm角）を取り付けます。赤丸箇所に写真で見た前面に6個（Back板金取付用）と上面に4個（Top back板金取付用）、内面に1個のM5 Tナットを入れておきます。

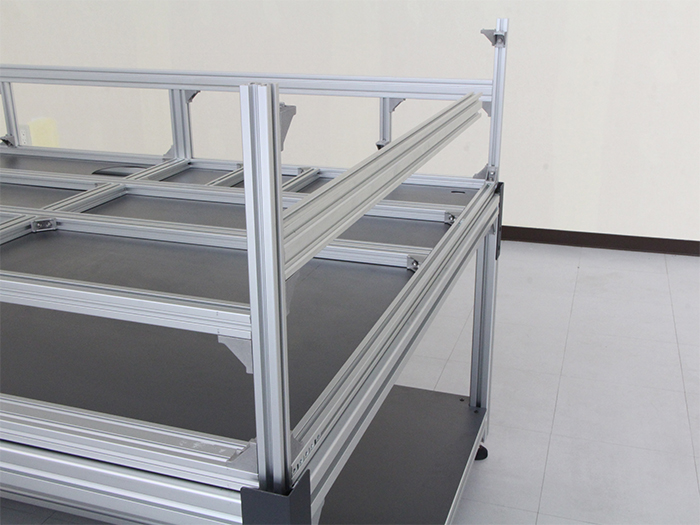

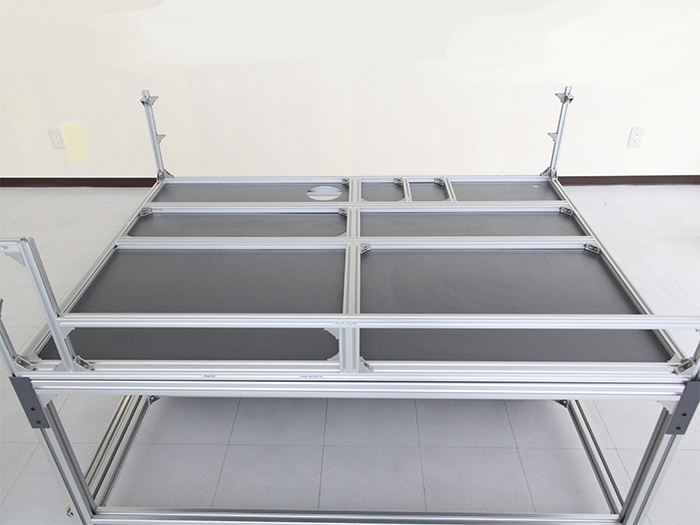

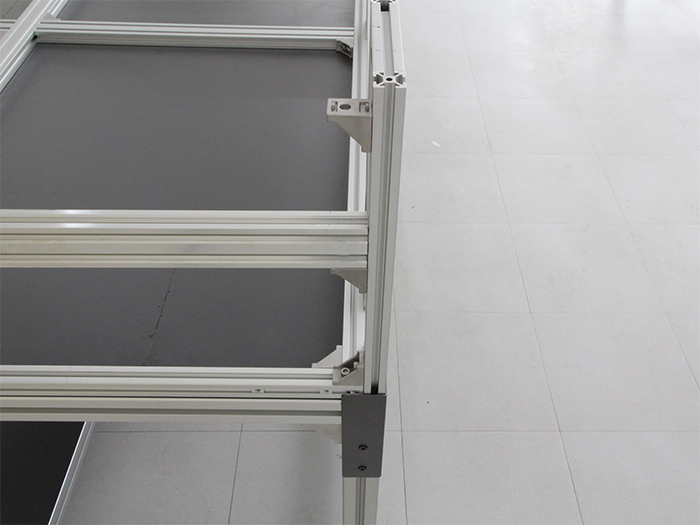

写真を参考に790mm V-slotを取り付けます。左右に取り付けます。

以上で、本工程は完了です。
