本体フレーム組立 下段部分

1. 本体フレーム組立 下段部分

以下の部品を用いて、本体フレームの下段部を組み立てます。

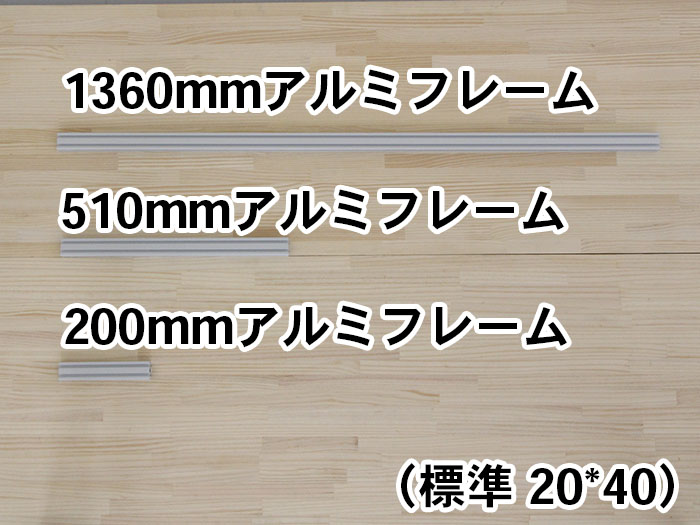

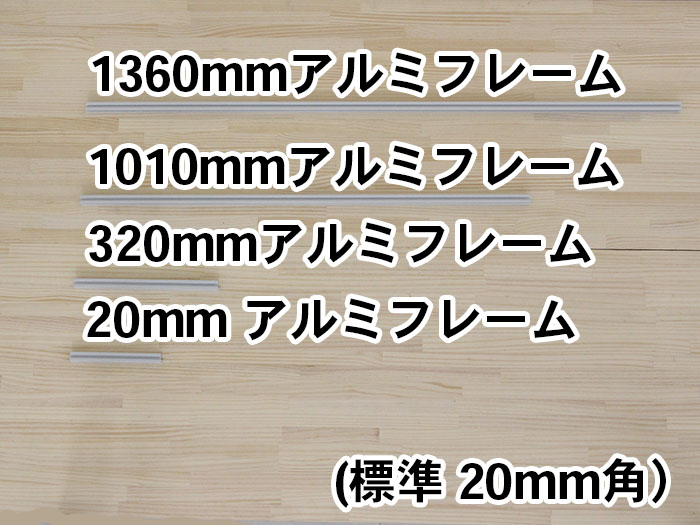

部品表







梱包No.	部品	数量	詳細
番号	1360mm アルミフレーム	3	標準 20mm*40mm
番号	510mm アルミフレーム	1	標準 20mm*40mm
番号	200mm アルミフレーム	2	標準 20mm*40mm
番号	1360mm アルミフレーム	1	標準 20mm角
番号	1010mm アルミフレーム	2	標準 20mm角
番号	320mm アルミフレーム	4	標準 20mm角
番号	200mm アルミフレーム	2	標準 20mm角

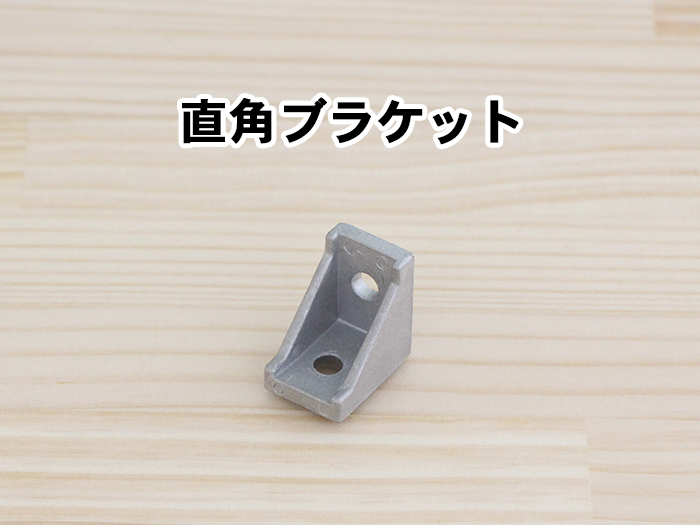

番号	直角ブラケット	36

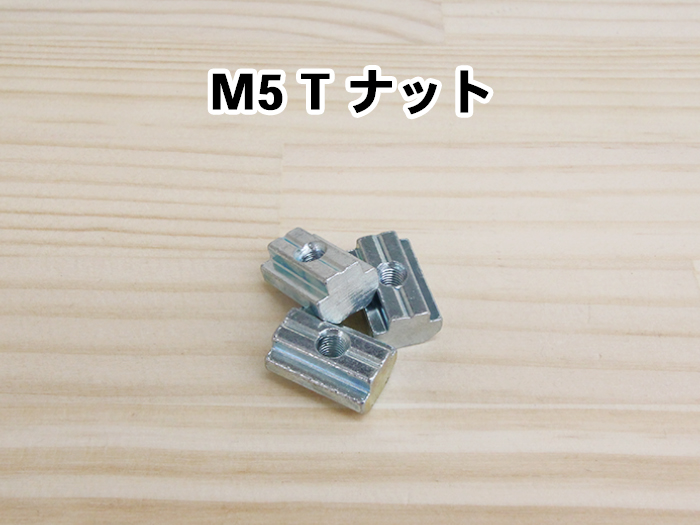

番号	M5 Tナット	143

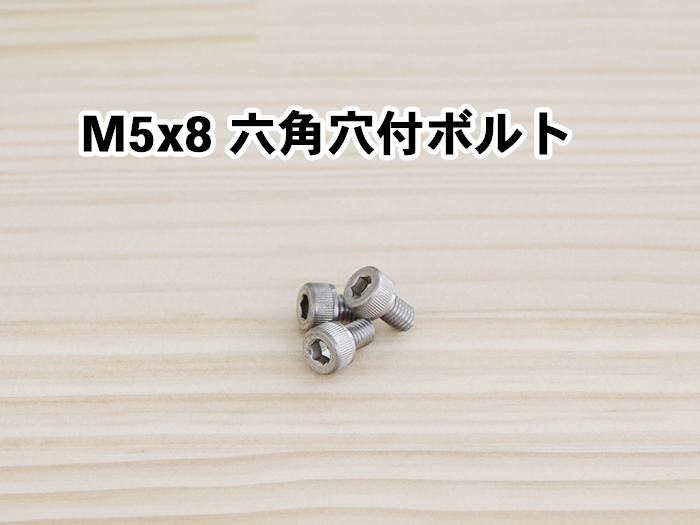

番号	M5x8 六角穴付ボルト	60

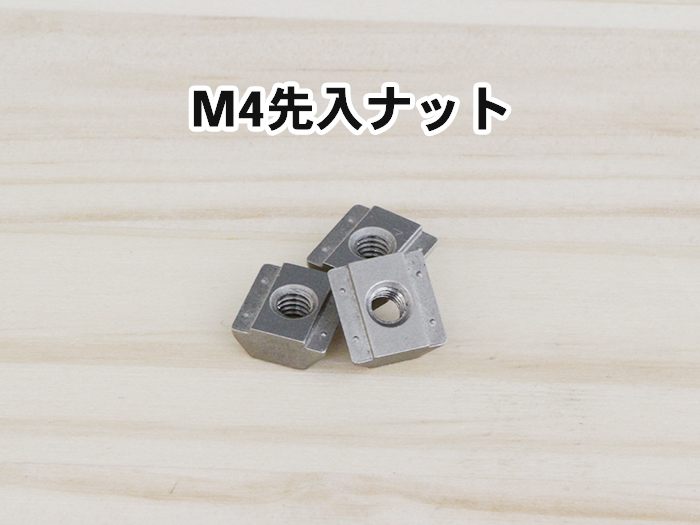

番号	M4 先入ナット	4



フレーム下段組立

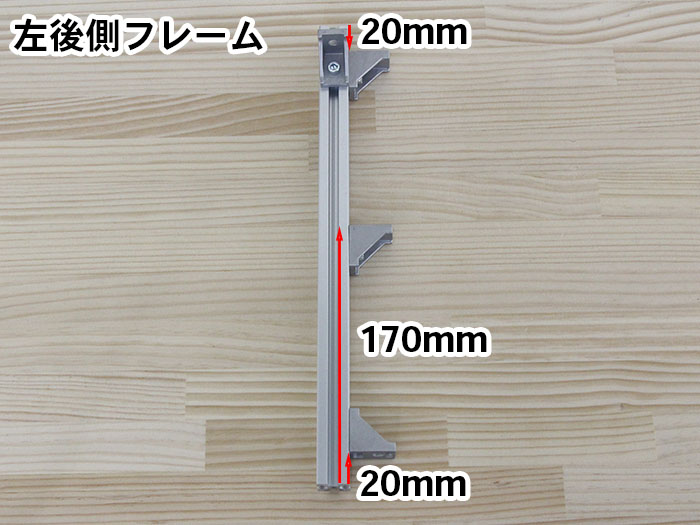

320mm アルミフレーム4本、直角ブラケット19個、M5x8 六角穴付ボルト19個 M5 Tナット19個を使い、柱を組み立てます。

以下写真のように組み立ててください。

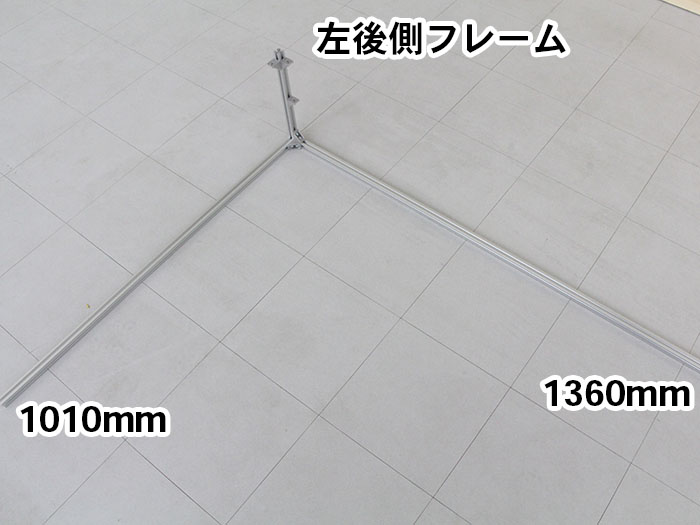

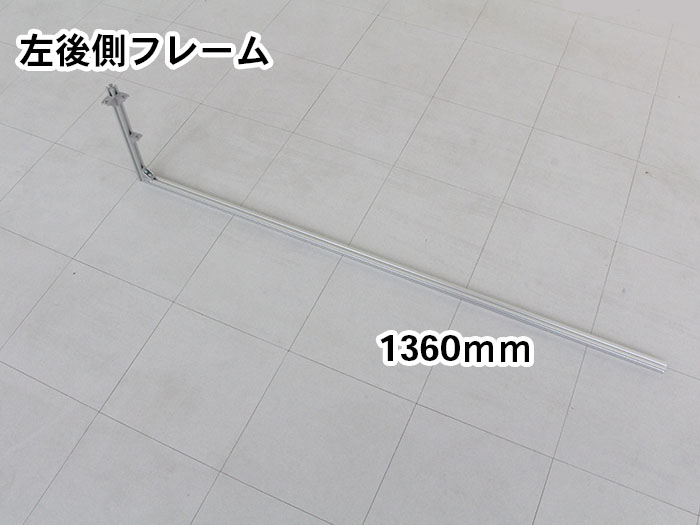

左後側フレームと1360mm アルミフレーム（標準 20mm角）を取り付けます。

1360mm アルミフレーム（標準 20mm角）に1010mm アルミフレーム（標準 20mm角）を取り付けます。

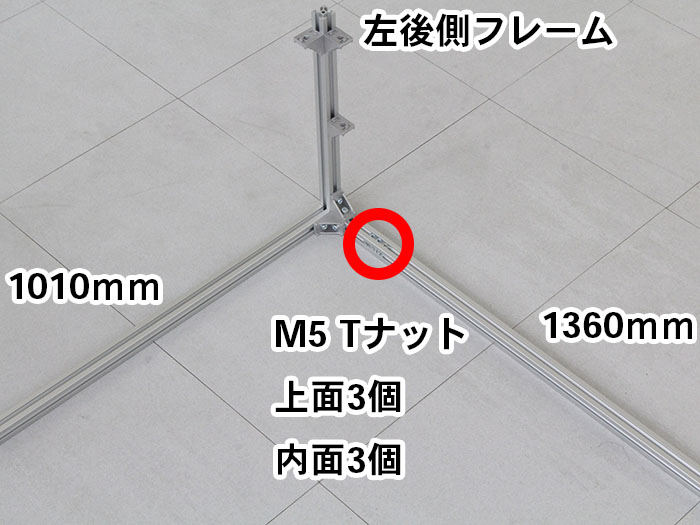

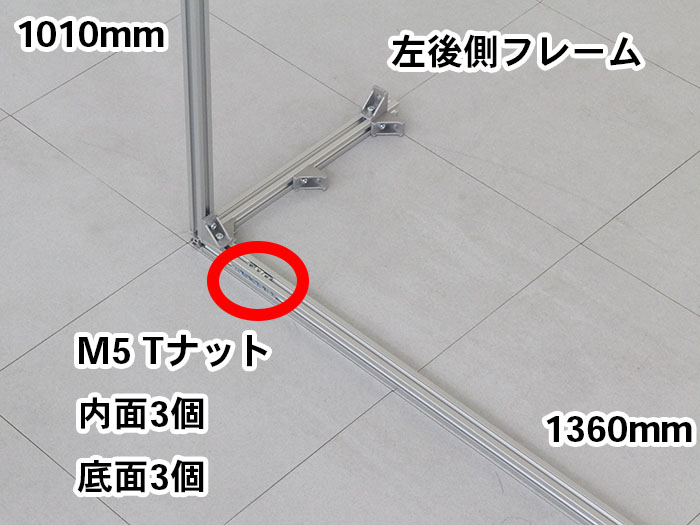

1360mm アルミフレーム（標準 20mm角）の上面と内面に3個ずつM5 Tナットを入れておきます。

写真の向きになるように、フレームを立て、先ほどM5 Tナットを入れた1360mm アルミフレーム（標準 20mm角）の底面にM5 Tナットを6個入れます。

立てたフレームを元に戻します。

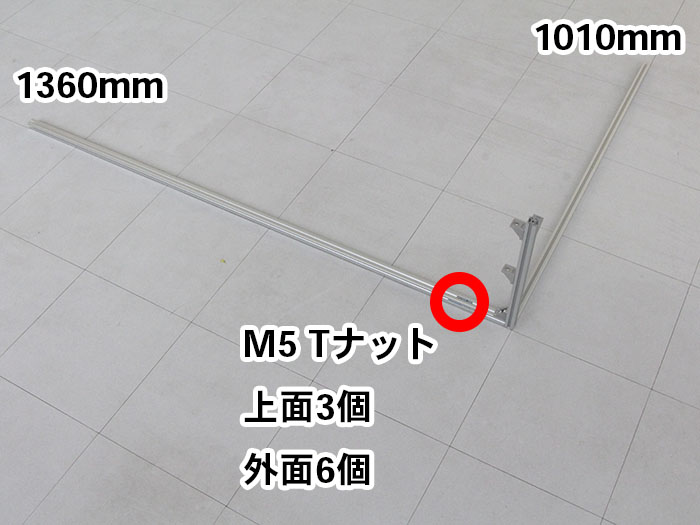

1360mm アルミフレームの外面にもM5 Tナットを6個入れます。

ここまでで1360mmアルミフレーム（標準 20mm角）には
・上面3個
・外面6個
・内面3個
・底面6個
入っていることを確認してください。

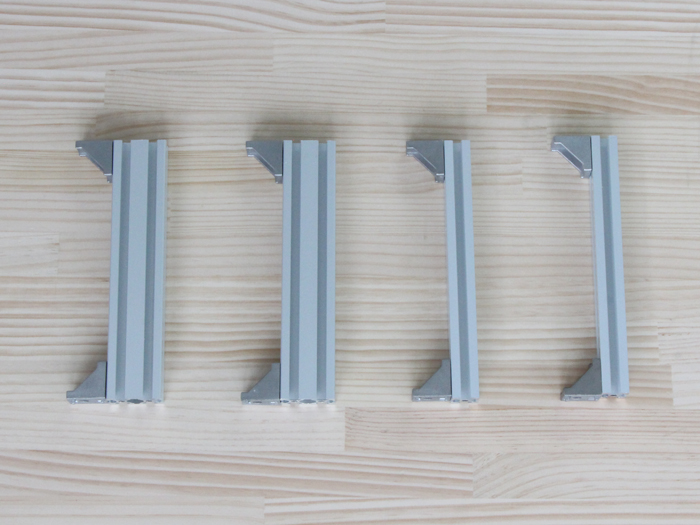

200mm アルミフレーム（標準 20mm*40mm）2本と200mm アルミフレーム（標準 20mm角）2本は写真を参考に直角ブラケットを両端につけておきます。
それぞれ2本ずつの計4本になります。

200mmアルミフレーム（標準 20mm*40mm）を1360mm アルミフレーム（標準 20mm角）の内面に取り付けます。
あらかじめ入れておいたM5 Tナットを使用します。

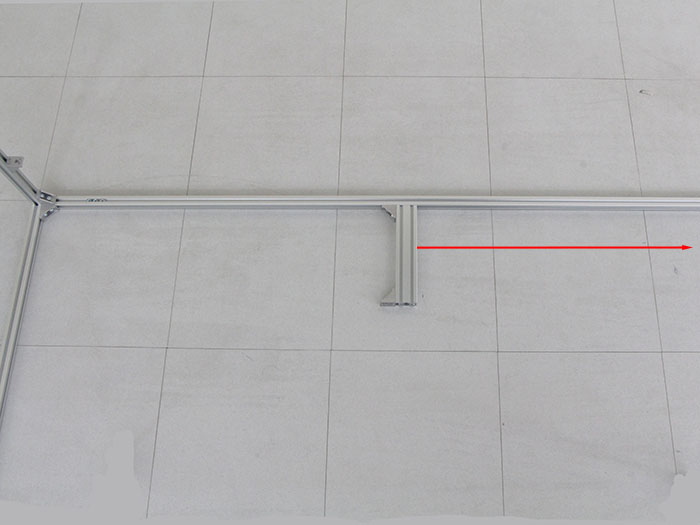

※この際残りのM5 Tナットは、取り付ける200mm アルミフレーム（標準 20*40）よりすべて右側にあるようにしてください。

写真を参考に1360mm アルミフレーム（標準 20mm角）に取り付けます。
位置調整があるので、仮止めをしてください。

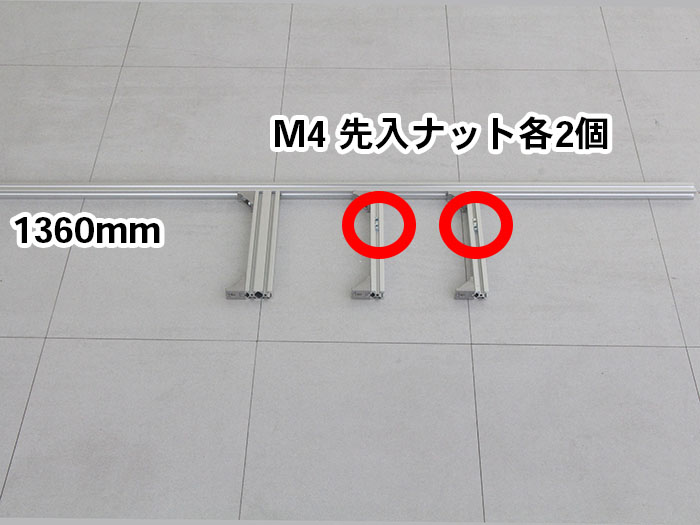

赤丸の位置にM4 先入ナットを2個ずつ入れておきます。

アルミフレームを写真を参考に立てます。

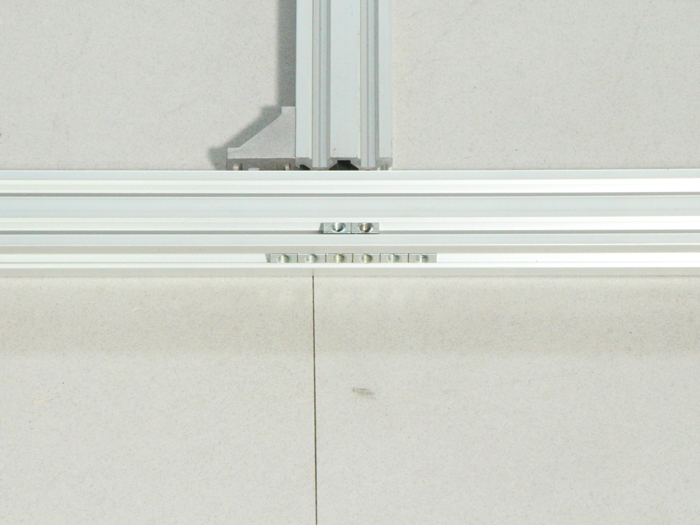

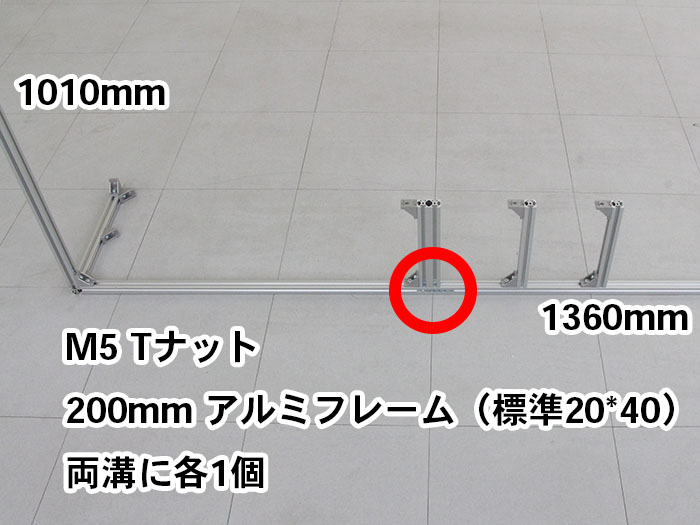

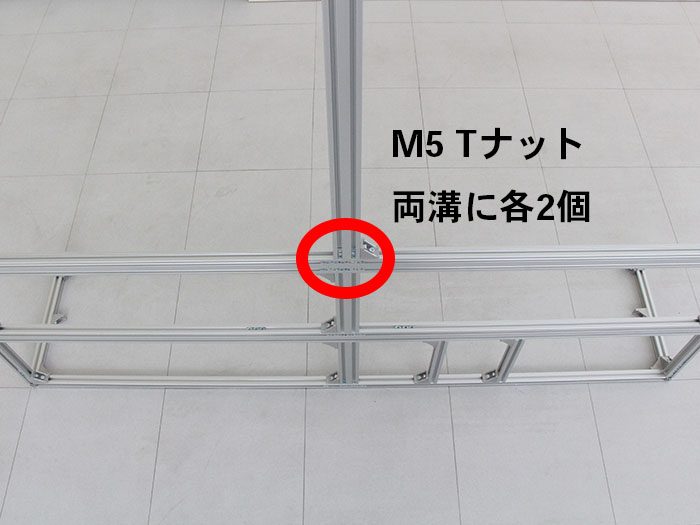

前工程で取り付けた200mm アルミフレーム（標準20*40）の両方の溝に1個ずつM5 Tナットを入れておきます。

アルミフレームを元に戻します。

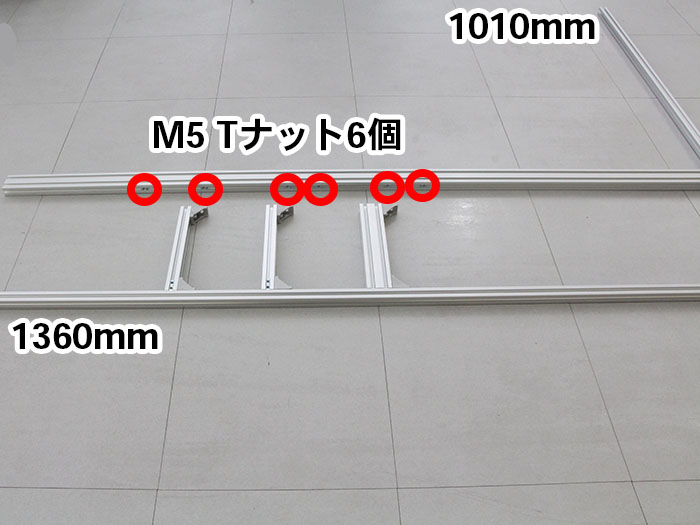

1360mm アルミフレーム（標準 20*40）に写真のようにM5 Tナットを6個入れます。
写真の右から2番目、4番目、5番目のM5 Tナットを使って取り付けてください。

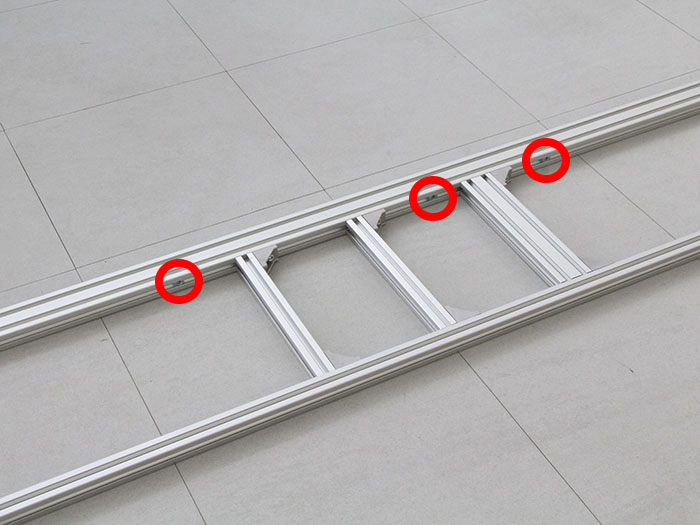

写真の赤丸の位置にM5 Tナットを残すようにしてください。

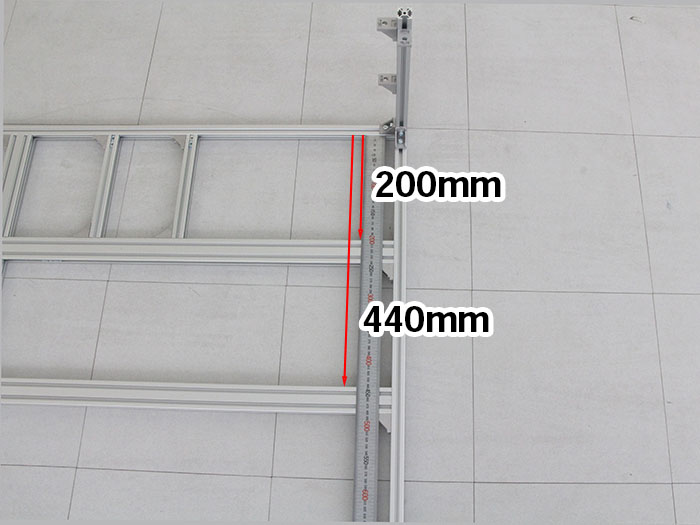

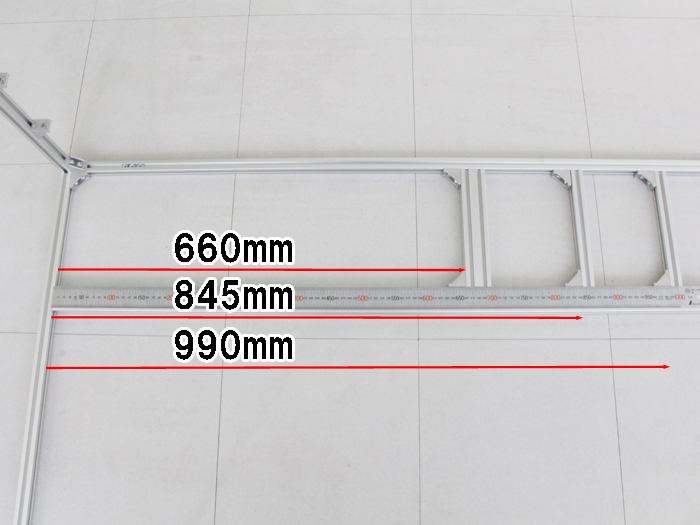

200mm アルミフレーム（標準20*40）と200mm アルミフレーム（標準 20mm角）2本の位置調整を行います。
※アルミフレーム内々の距離です。

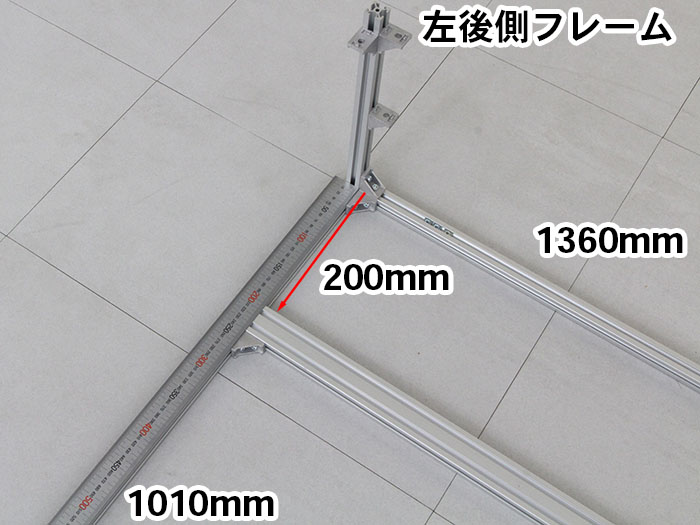

1360mm アルミフレーム（標準 20*40）を1010mm アルミフレーム（標準 20mm角）に取り付けます。
この際1010mm アルミフレーム（標準 20mm角）の端から200mmの位置に来ていることを確認してください。
※アルミフレーム内々の距離です。

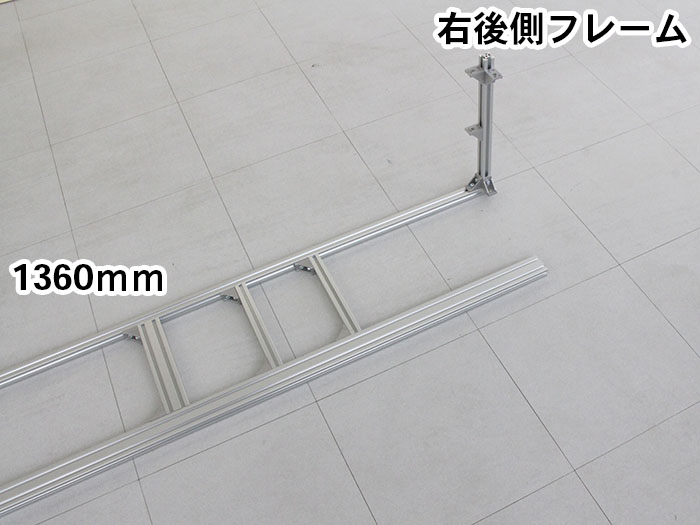

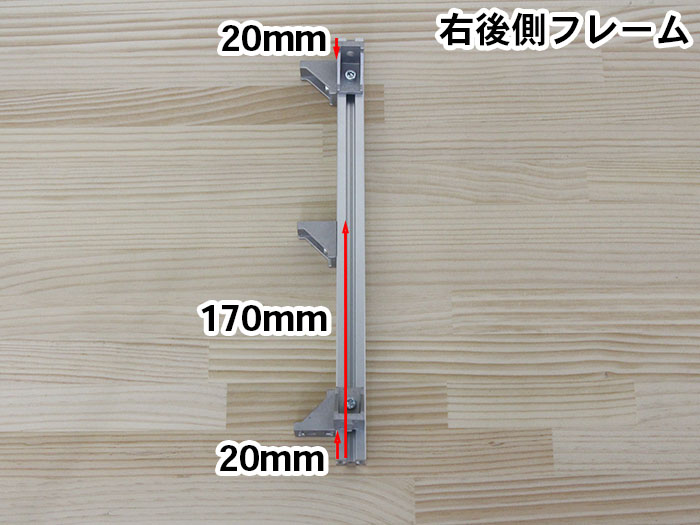

右後側フレームを1360mm アルミフレーム（標準 20mm角）に取り付けます。

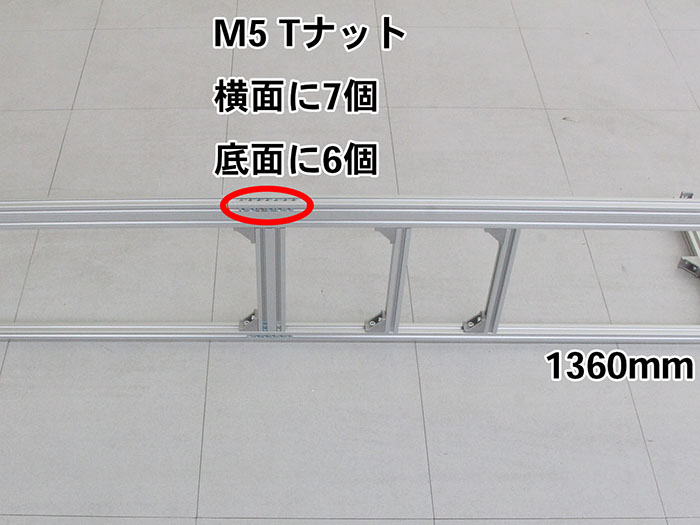

フレームを立て写真の赤丸の位置にM5 Tナットを横面に7個、底面に6個入れます。

前工程で直角ブラケットを取り付けておいた200mm アルミフレーム（標準 20*40）を1360mm アルミフレーム（標準 20*40）に取り付けます。

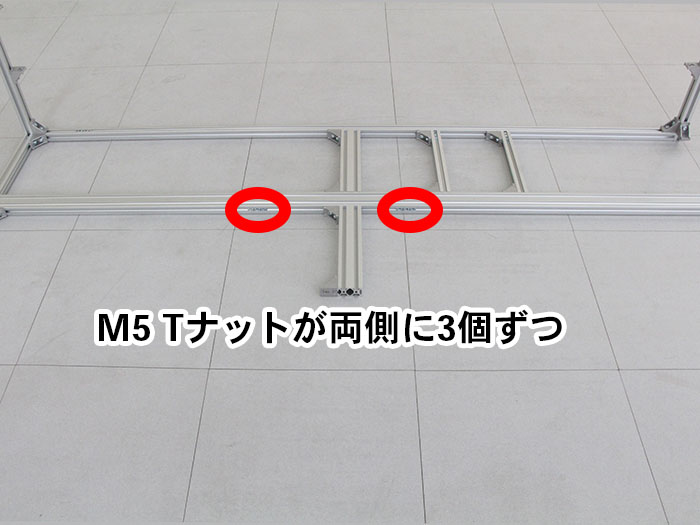

写真を参考に両脇にM5 Tナットが3個ずつ残るようにしてください。

1360mmアルミフレーム（標準20*40）を写真を参考に前工程で取り付けた200mmアルミフレーム（標準 20*40）に取り付けます。
この際、左側の赤丸に直角ブラケットをつけておきます。

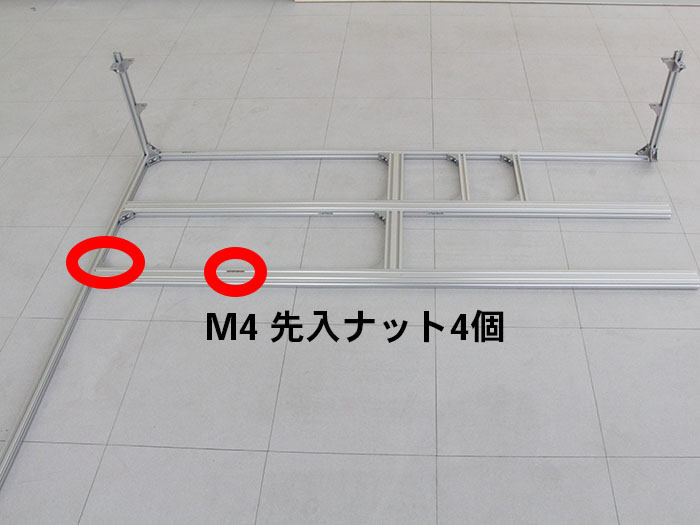

M4 先入ナットを4個を上面奥側の溝に入れておきます。

前工程で取り付けた1360mm アルミフレーム（標準20*40）を1010mm アルミフレーム（標準 20*40）に取り付けます。

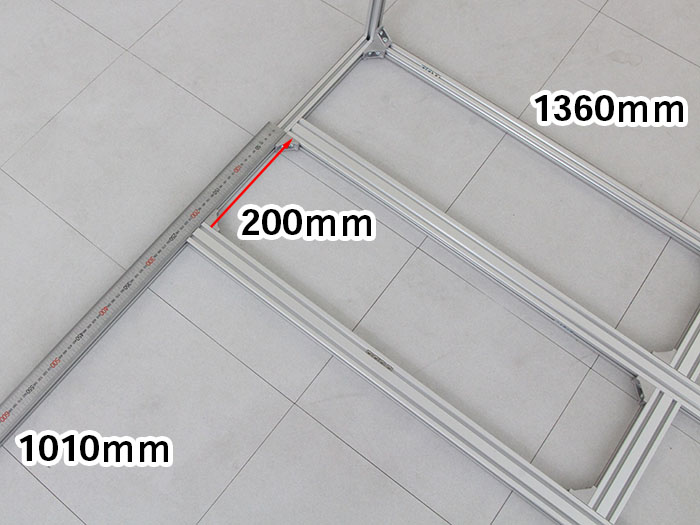

写真を参考に2本取り付けた1360mm アルミフレーム（標準20*40）間の距離が200mmであることを確認してください。

フレームを写真を参考に立てます。

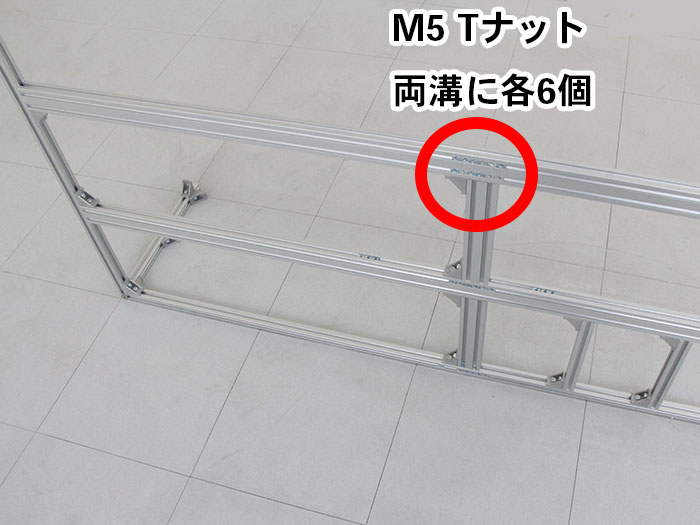

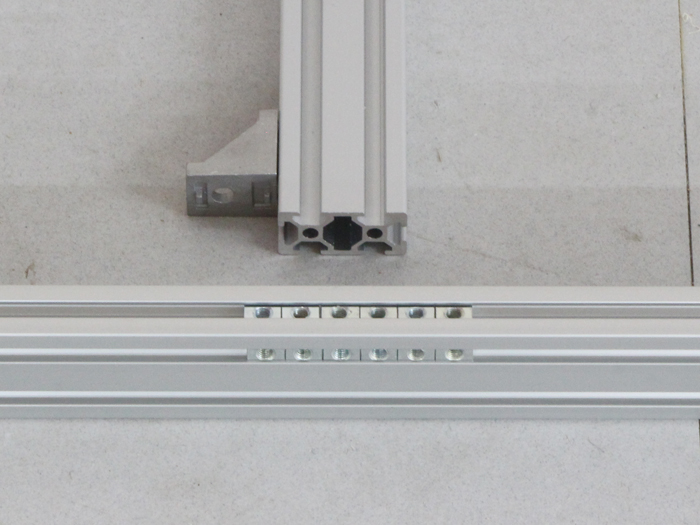

前工程で取り付けた1360mm アルミフレーム（標準20*40）の裏面にM5 Tナットを両溝に6個ずつ入れておきます。

立てているフレームを元に戻します。

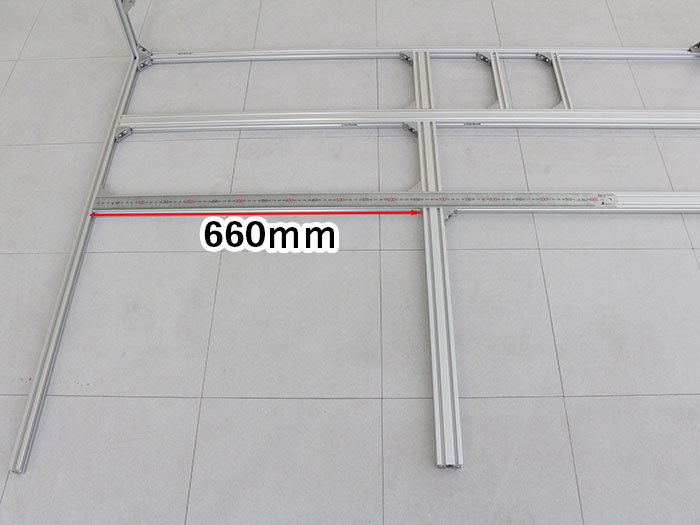

写真を参考に510mm アルミフレーム（標準20*40）を前工程で取り付けた1360mmアルミフレーム（標準 20*40）の端から660mmの位置に取り付けます。

1010mm アルミフレーム（標準20mm角）を右後フレームに取り付けます。
この際に、2本取り付けてある1360mmアルミフレーム（標準20*40）の端に直角ブラケットを取り付けておきます。
1010mm アルミフレーム（標準20mm角）をスライドさせて取り付けます。

写真を参考に1360mm アルミフレーム（標準20*40）が200mm間隔になっていることを確認してください。

アルミフレームを立てます。
写真を参考に所定の位置にナットを入れてください。

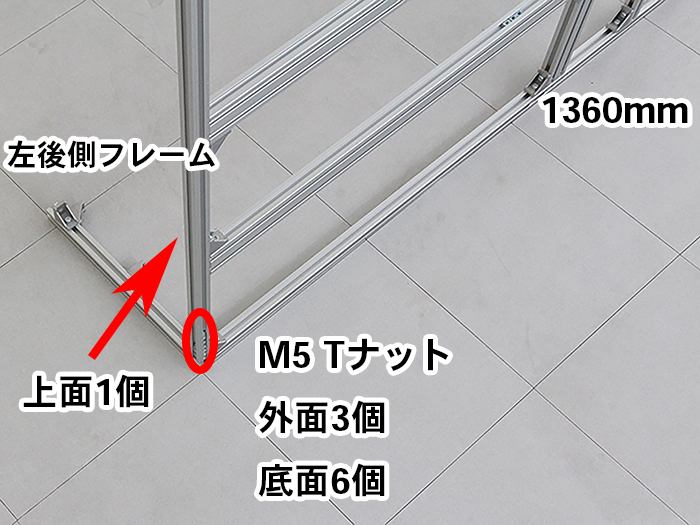

M5 Tナットを左後側フレームの1010mm アルミフレーム（標準20mm角）の外面に3個、底面に6個、上面に1個入れてください。

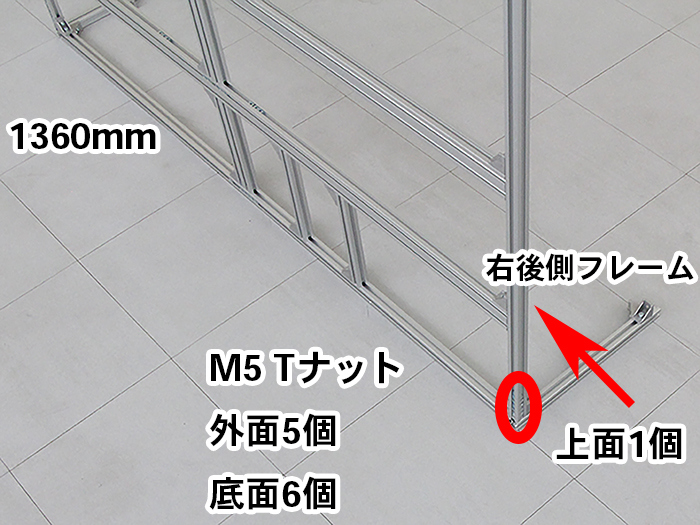

M5 Tナットを右後側フレーム1010mm アルミフレーム（標準20mm角）の横面に5個、底面に6個、上面に1個入れてください。

510mm アルミフレーム（標準20*40）の底面に写真を参考に2個ずつM5 Tナットを入れてください。

立てているフレームを元に戻します。

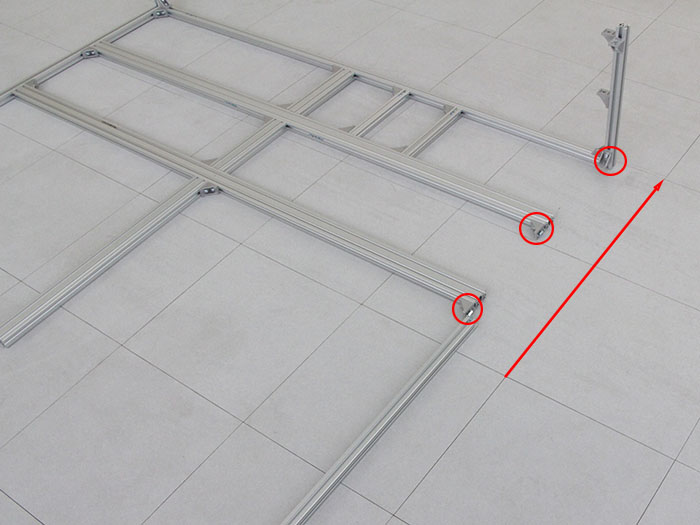

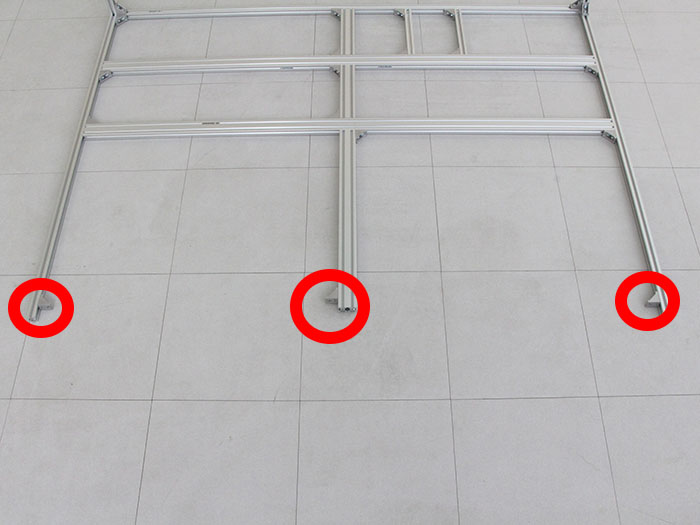

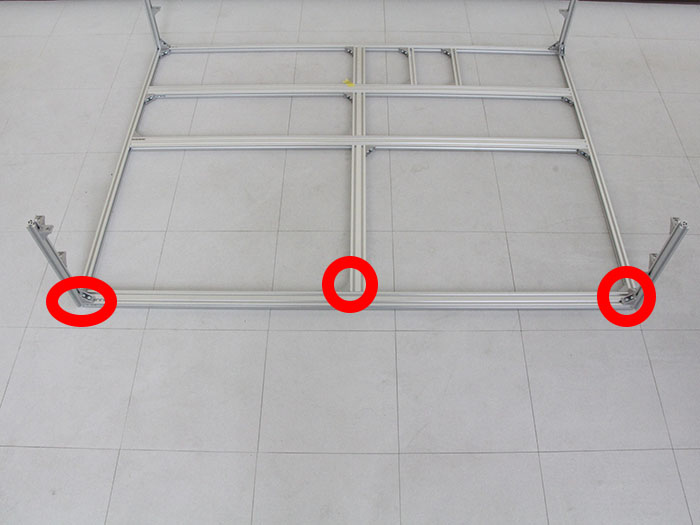

写真を参考に赤丸の位置に直角ブラケットを取り付けます。

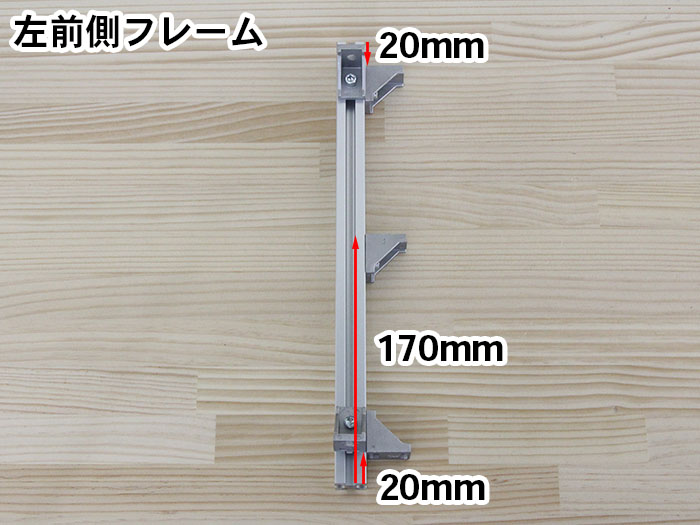

左前側フレームを取り付けます。
写真を参考に取り付ける向きに注意して組み立ててください。

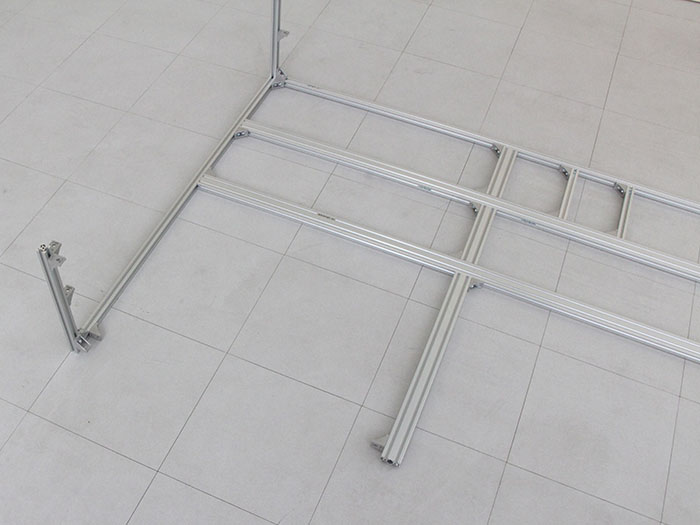

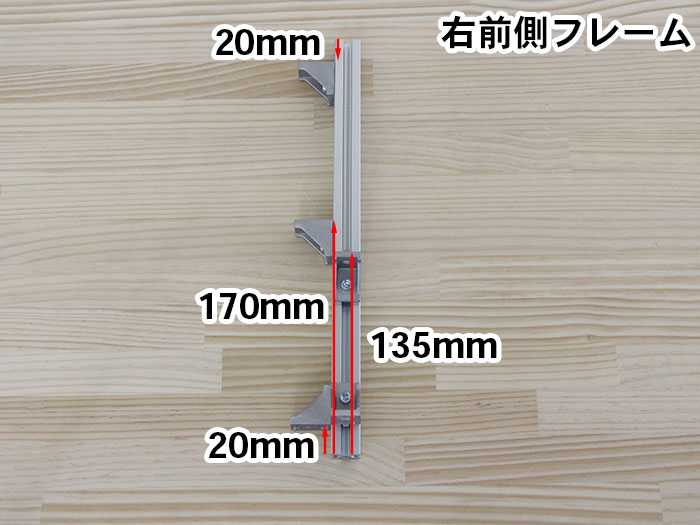

前工程と同様に右前側フレームを取り付けます。

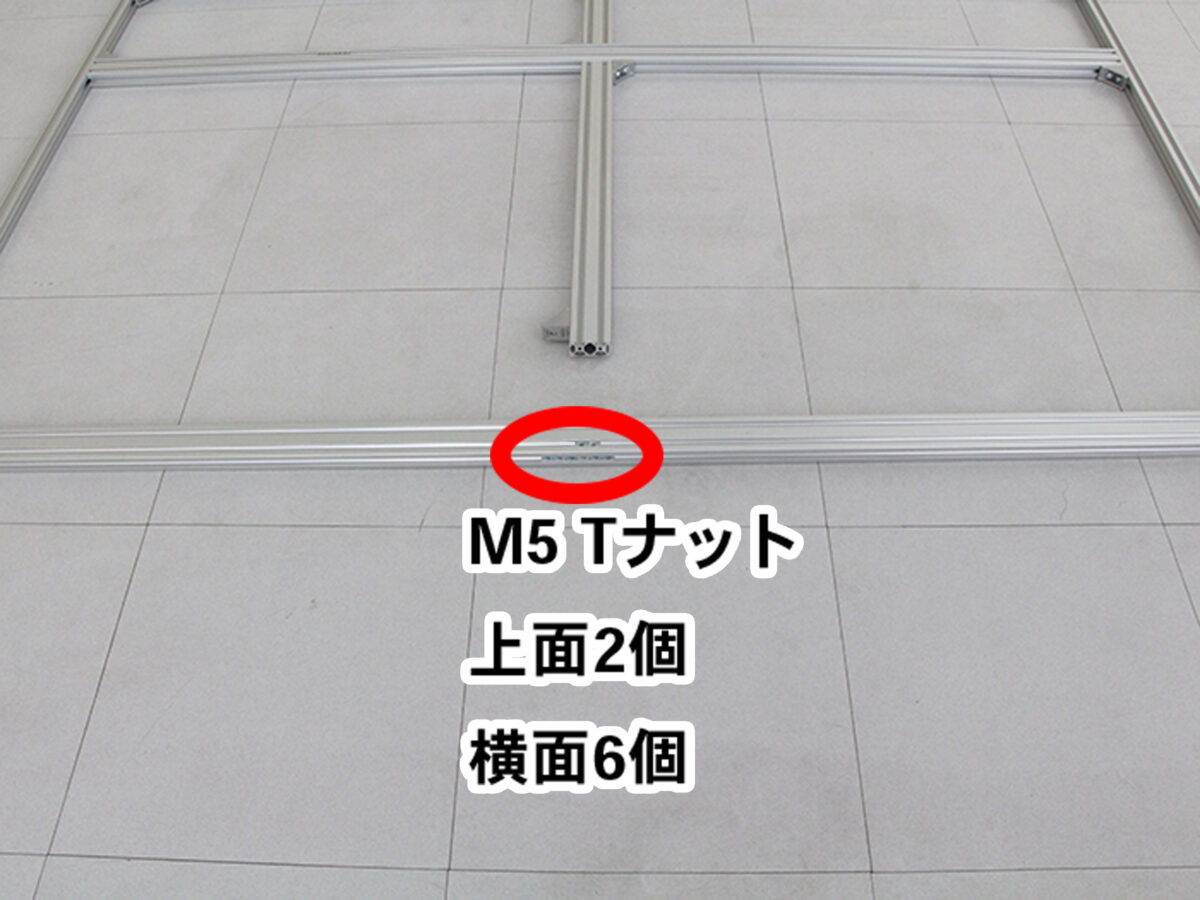

3本目の1360mm アルミフレーム（標準20*40）に写真を参考にM5 Tナットを上面手前の溝に2個、横面に6個入れてください。

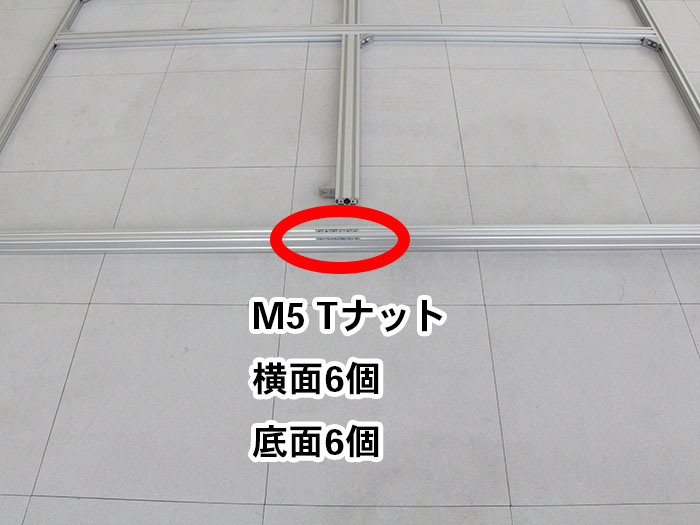

裏面にも、先ほど上面でM5 Tナットを入れたのと同じ側の溝に、6個のM5 Tナットを写真を参考に入れてください。

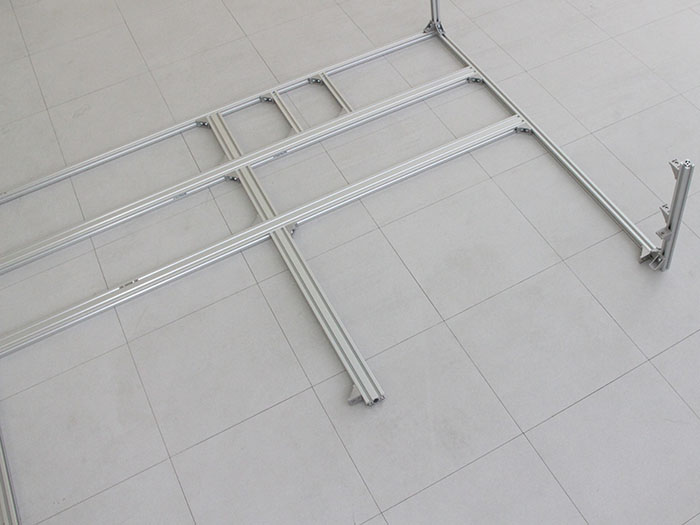

前工程でM5 Tナットを入れた1360mm アルミフレーム（標準20*40）を右前側フレームと左前側フレーム、510mm アルミフレーム（標準20*40）に取り付けます。
※前工程で入れておいたM5 Tナットは使わずに取り付けてください。

以上で、本工程は完了です。
