アクセサリ 取付

アクセサリ 取付

アクセサリ 取付

以下の部品を用いて、アクセサリ 取付を行います。

部品表













</tr

梱包No.	部品	数量	詳細

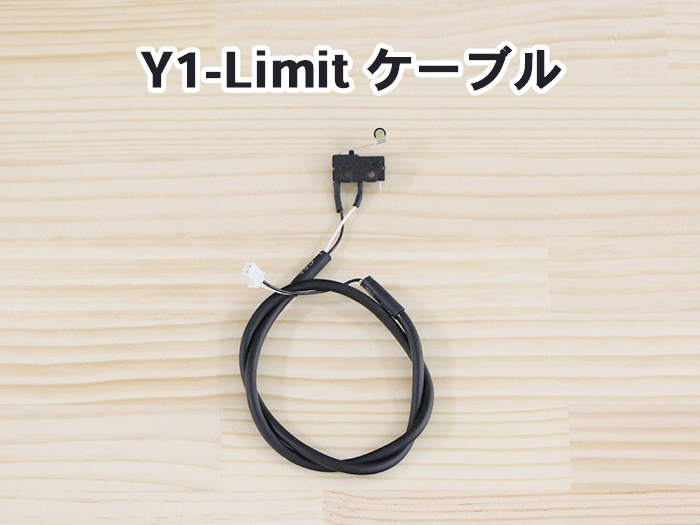

番号	Y1-Limitケーブル	1

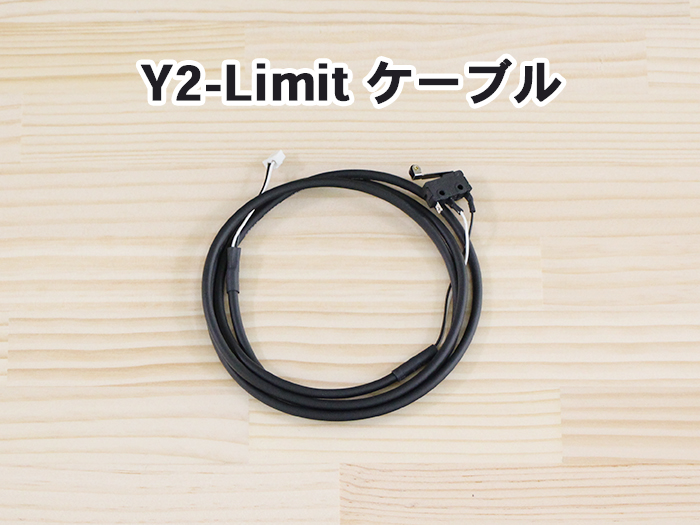

番号	Y2-Limitケーブル	1

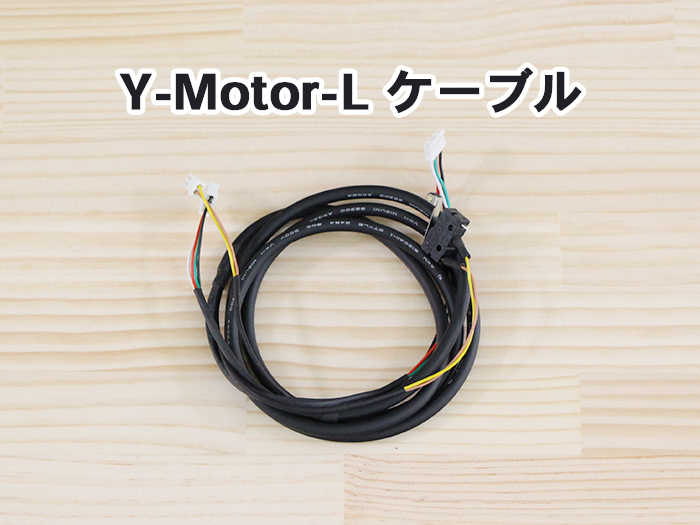

番号	Y-Moter-Lケーブル	1

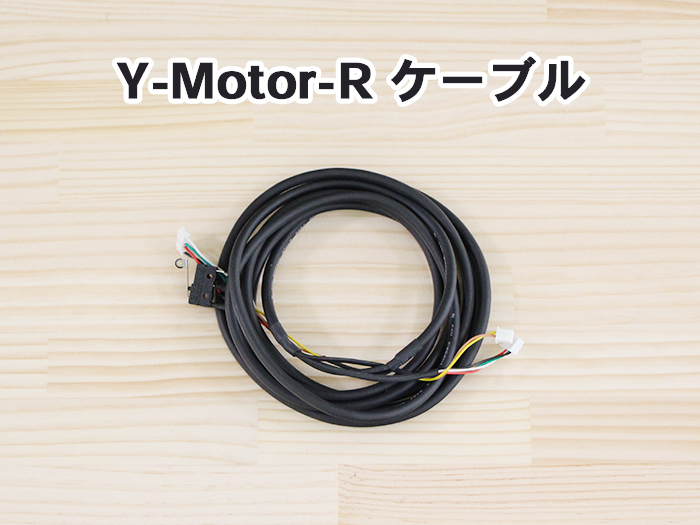

番号	Y-Moter-Rケーブル	1

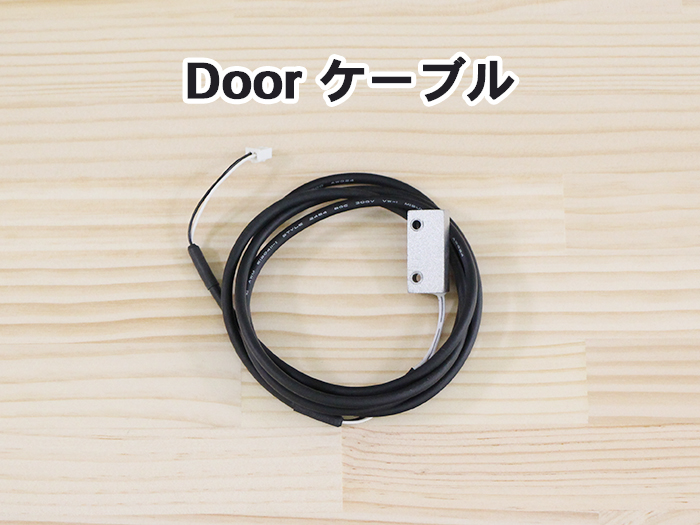

番号	Doorケーブル	1

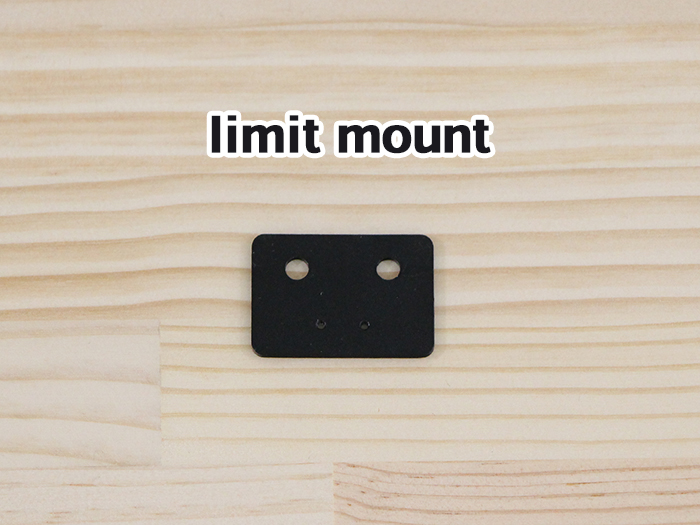

番号	limit mount	4	アルミ加工

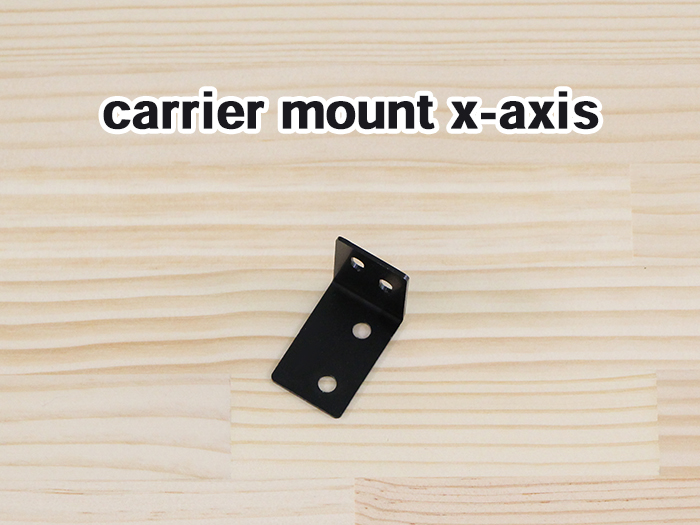

番号	carrier mount x-axis	3	板金

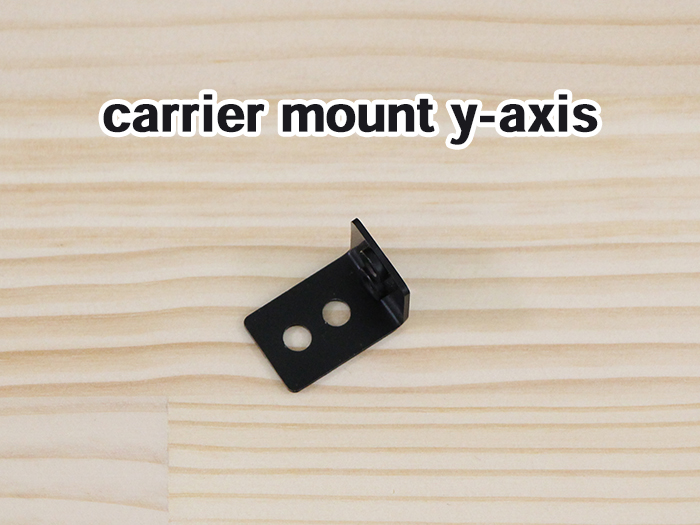

番号	carrier mount y-axis	2	板金

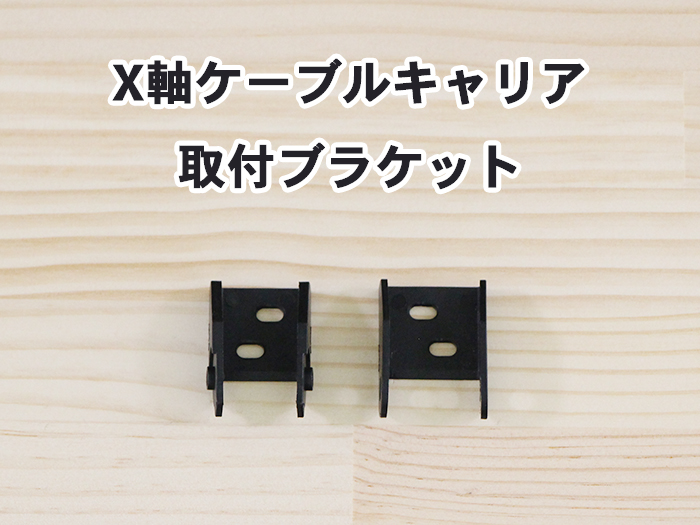

番号	X軸ケーブルキャリア取付ブラケット	2

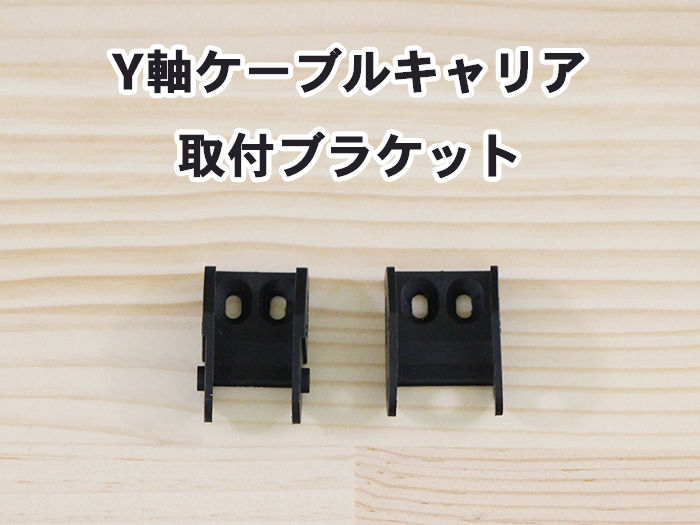

番号	Y軸ケーブルキャリア取付ブラケット	4
番号	M5x6低頭ボルト	18	黒

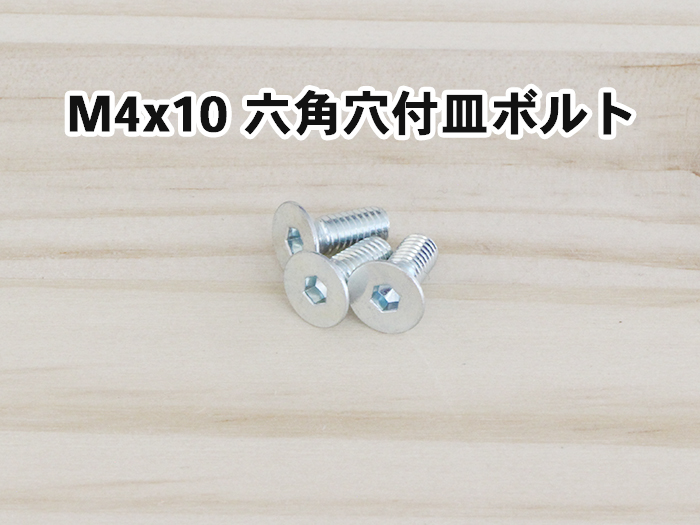

番号	M4x10 六角穴付皿ボルト	12
番号	M4ナット	4
番号	M3後入ナット	2
番号	M3x12 六角穴付ボルト	2

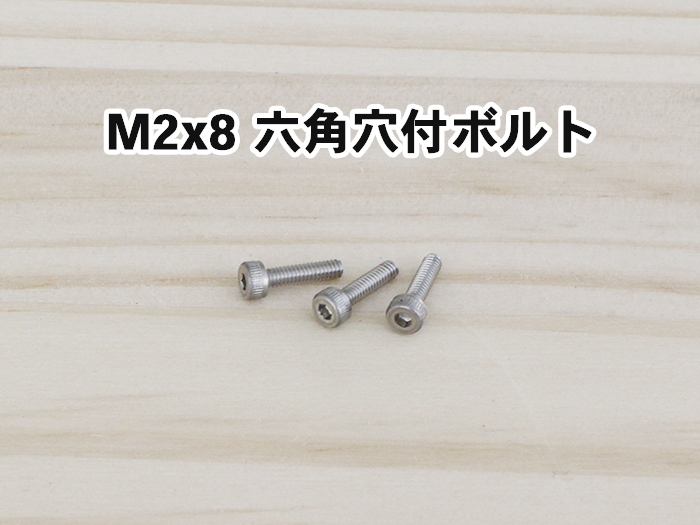

番号	M2x8 六角穴付ボルト	8

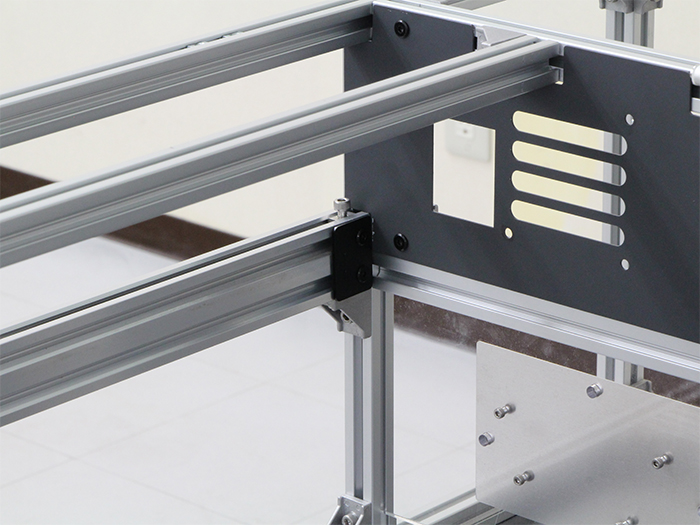

limit mount 取付

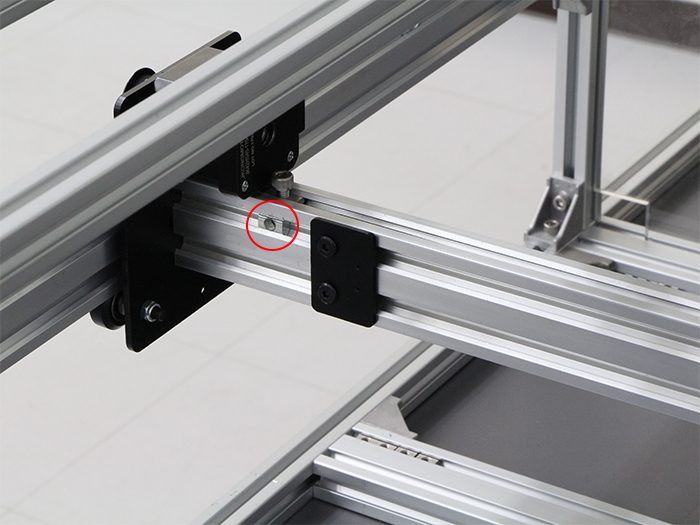

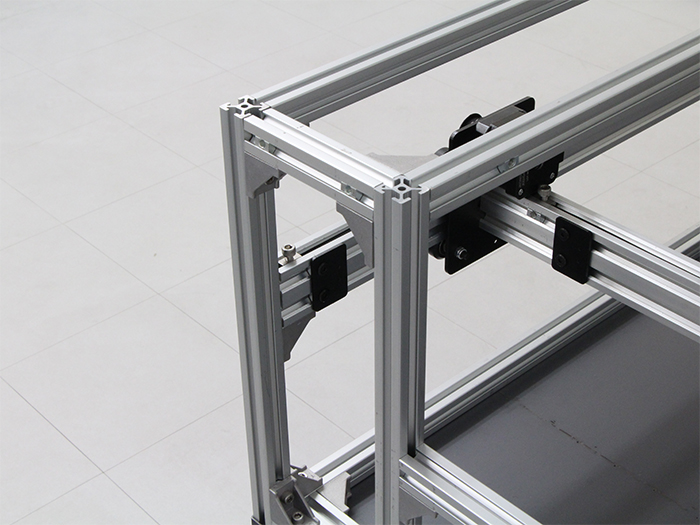

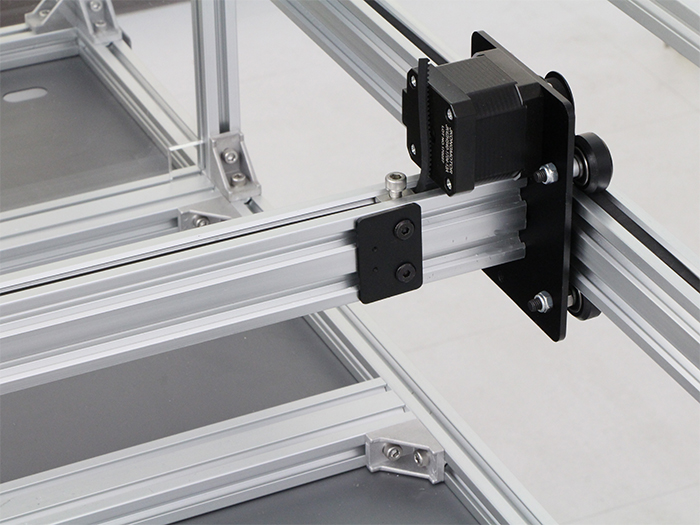

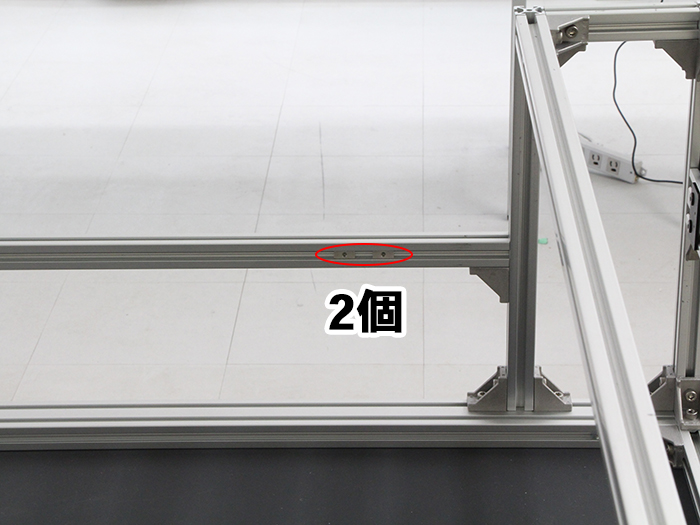

M5×6低頭ボルトを使用してlimit mountを取り付けます。M5 Tナットの1個は所定の位置に残しておきます。

リミットスイッチ 取付

M2×8 六角穴付きボルトを使用してリミットスイッチを取り付けます。

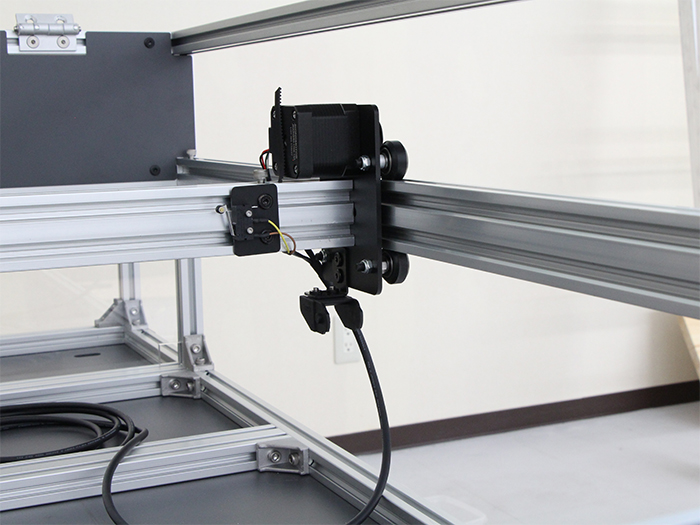

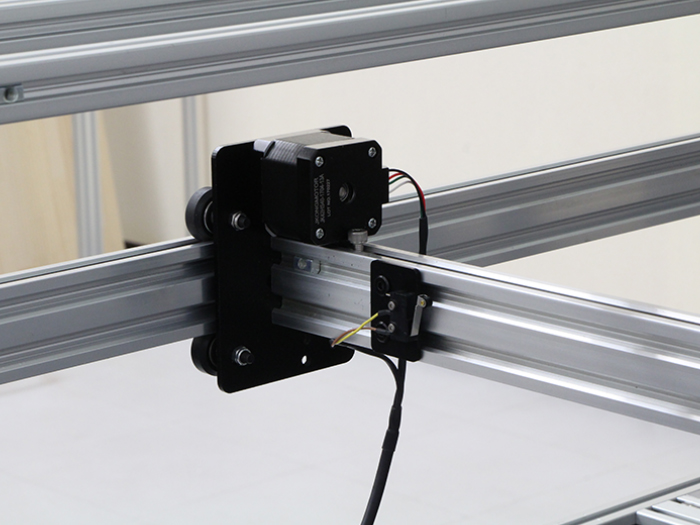

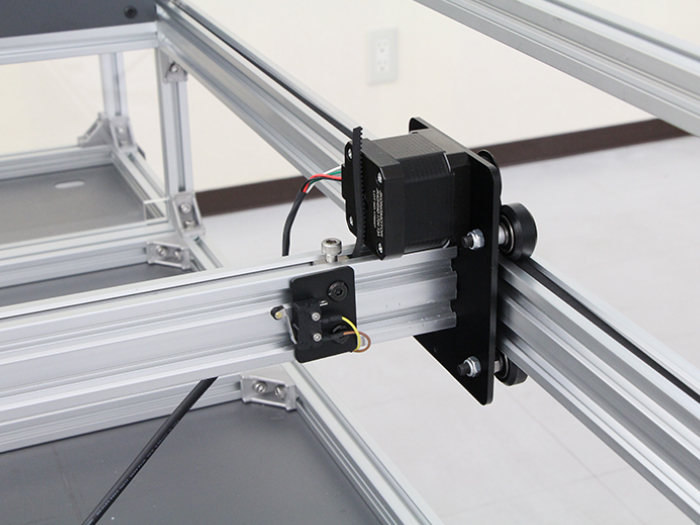

写真の向きにX1-Limitをlimit mountに取り付けます。Y-Motor-Lをステッピングモーターに接続します。

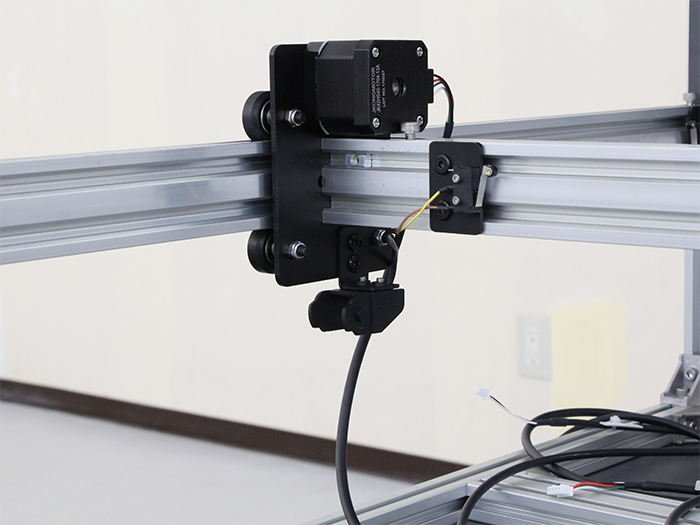

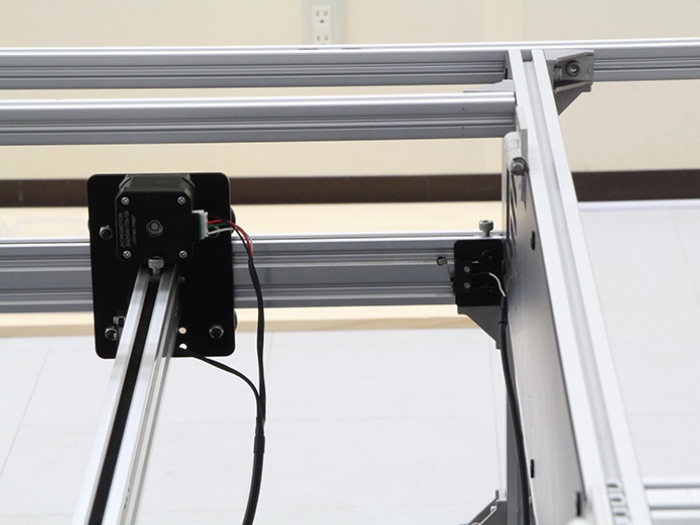

写真の向きにX2-Limitをlimit mountに取り付けます。Y-Motor-Rをステッピングモーターに接続します。

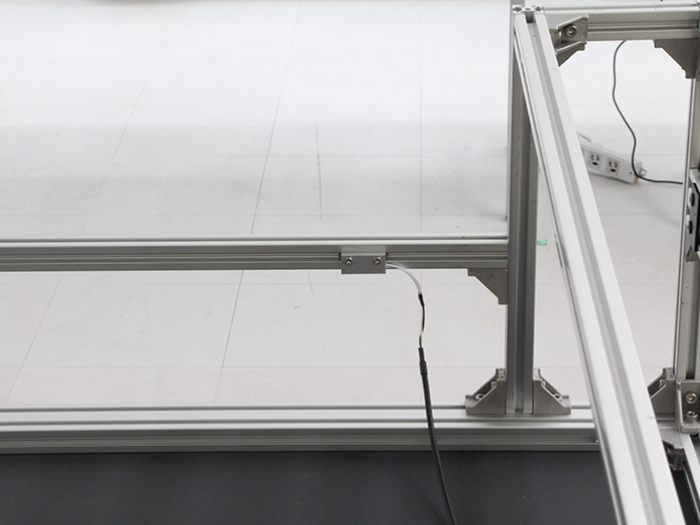

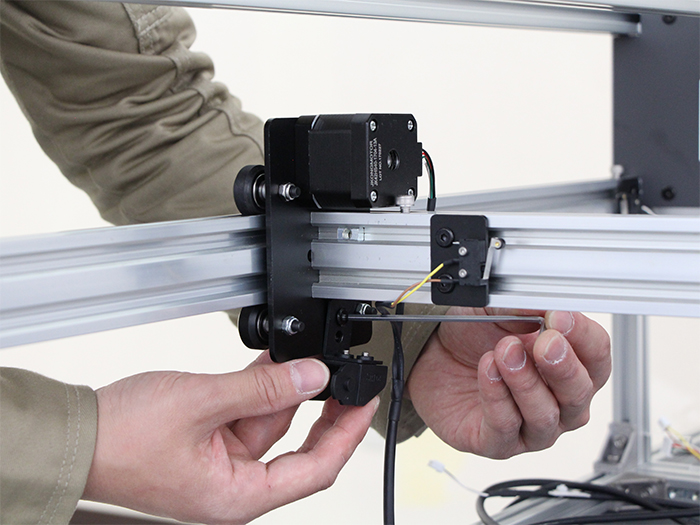

M3後入れナットとM3×12六角穴付ボルトを使用して、Switchケーブルのマグネット部分を取り付けます。

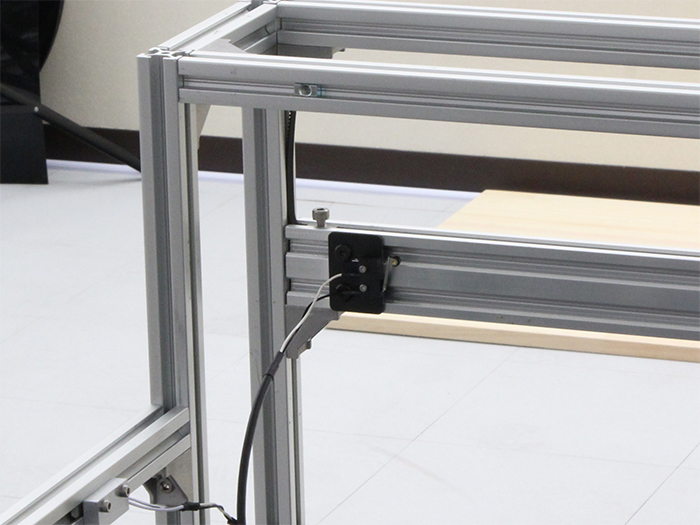

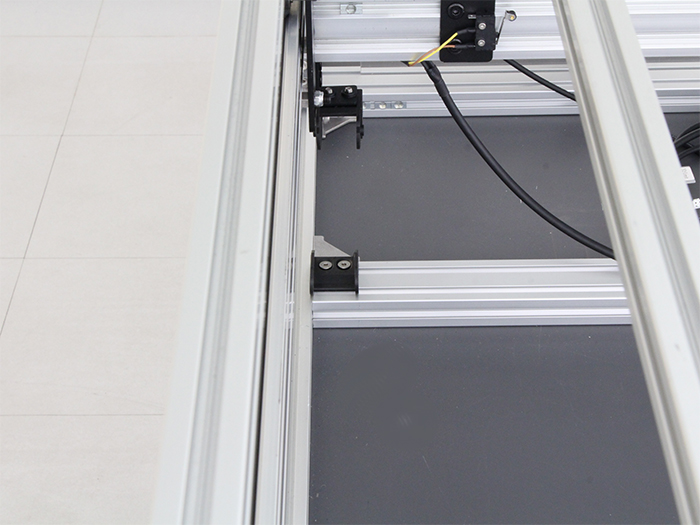

写真の向きにY2-Limitをlimit mountに取り付けます。

写真の向きにY1-Limitをlimit mount y1に取り付けます。

carrier mount 取付

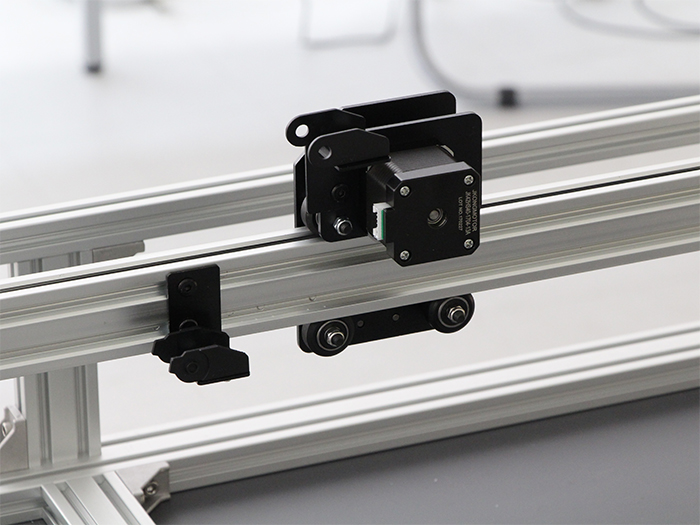

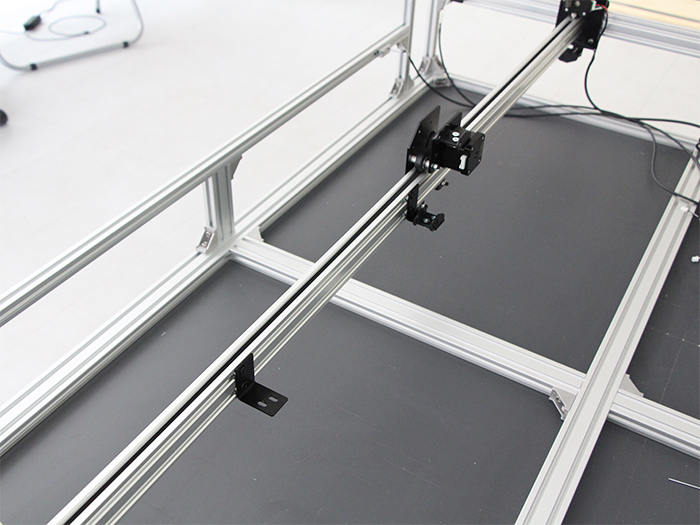

M5×6低頭ボルトを使用してcarrier mount x-axisを取り付けます。
予め入れておいたM5 Tナットを使用します。位置は写真を参考に取り付けてください。



carrier mount x-axis
本体前から見て一番右（写真手前）のcarrier mount x-axisはケーブルキャリアの支え用です。
ケーブルキャリア 取付ブラケット x-axisは取り付けません。

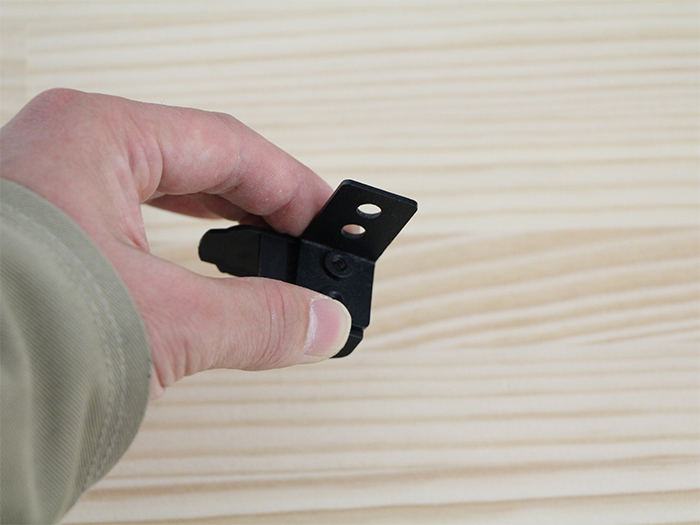

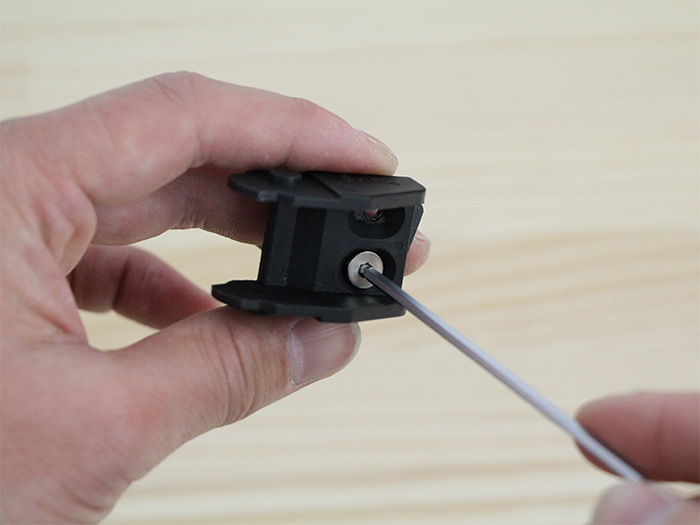

M4x10六角穴付皿ボルトを使用して、carrier mount y-axisにケーブルキャリア 取付ブラケット y-axis（メス）を取り付けます。
（※ケーブルキャリア 取付ブラケット y-axisにはオスメス、取付には向きがあるので注意してください。）

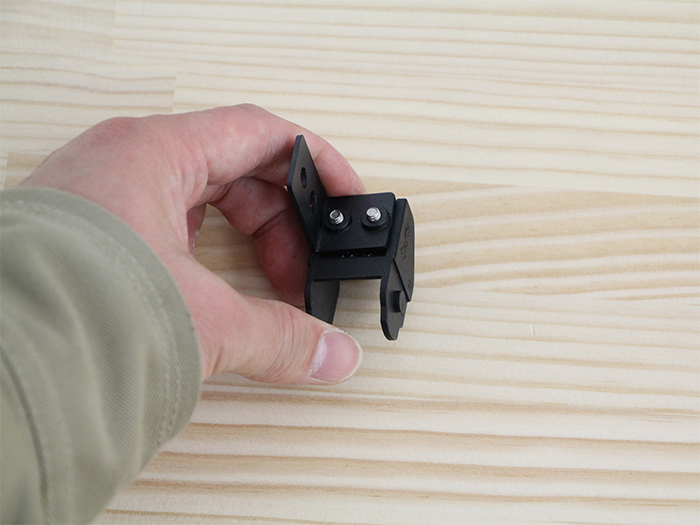

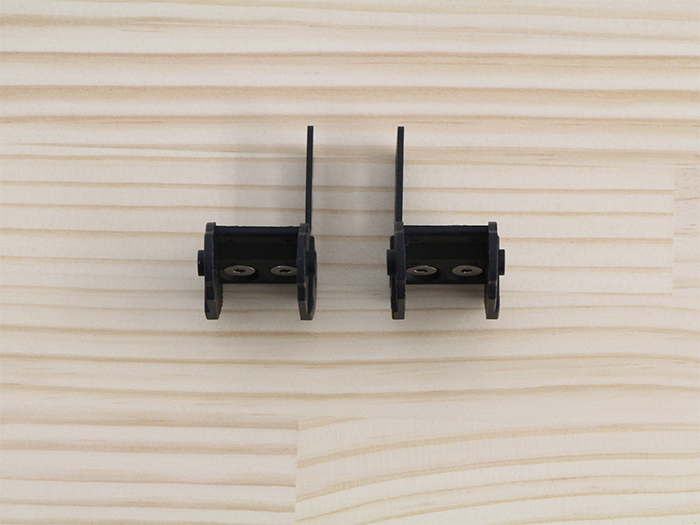

向きを間違えないように2個組み立てます。

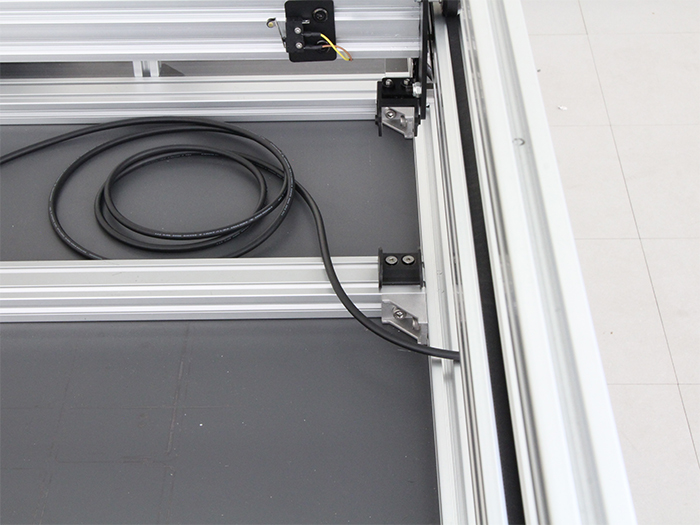

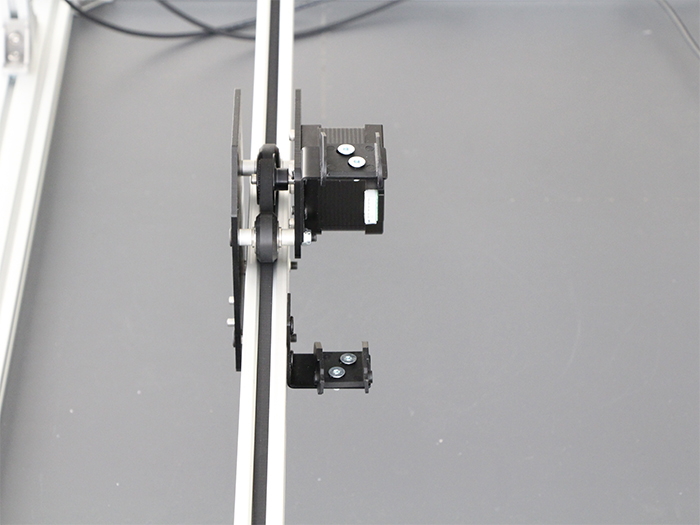

M5×6低頭ボルトを使用して、前工程で組み立てたcarrier mount y-axisを取り付けます。
（※向きに注意してください。）


M4x10六角穴付皿ボルトと予め入れておいたM4先入れナットを使用して、ケーブルキャリア 取付ブラケット y-axis（オス）を取り付けます。

反対側も同様に取り付けます。
ケーブルキャリア 取付ブラケット y-axisのオスとメスが直線状になっているように調整してください。
（※直線状になっていない場合はケーブルキャリアが曲がってしまいますので再調整してください。）

以上で、本工程は完了です。
