inner cover 取り付け

inner cover取り付け

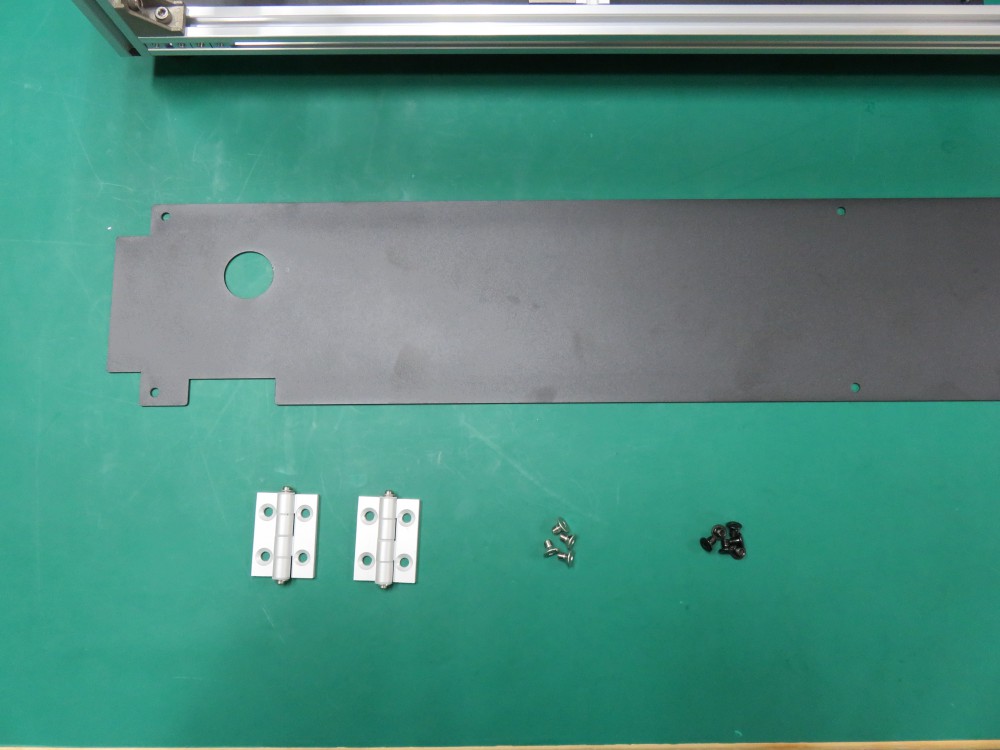

部品表

inner cover組立部材


部品 詳細 数量
inner cover 1
蝶番 黒 or シルバー 2
M5×6低頭ボルト 6
M5×8六角穴付皿ボルト 4



Inner cover取り付け

予め入れているM5 T nutとM5×6低頭ボルト6個を使ってInner coverを固定します。

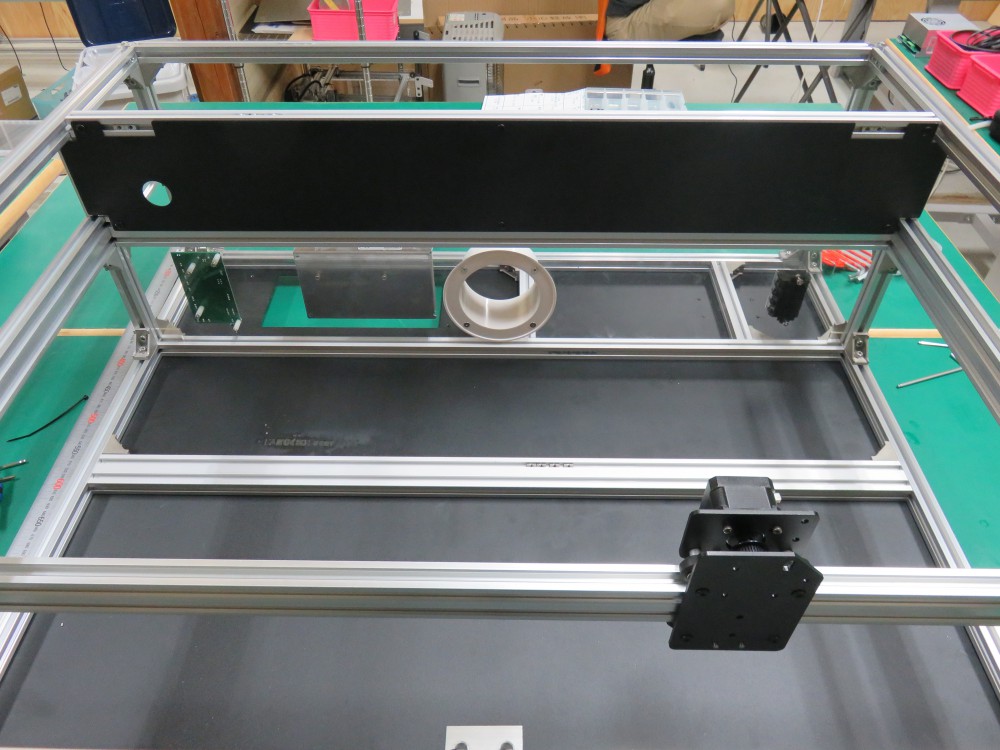

inner cover正面


その際、写真のように左右2個ずつM5 T nutがInner coverの凹部から見えるようにしておきます。

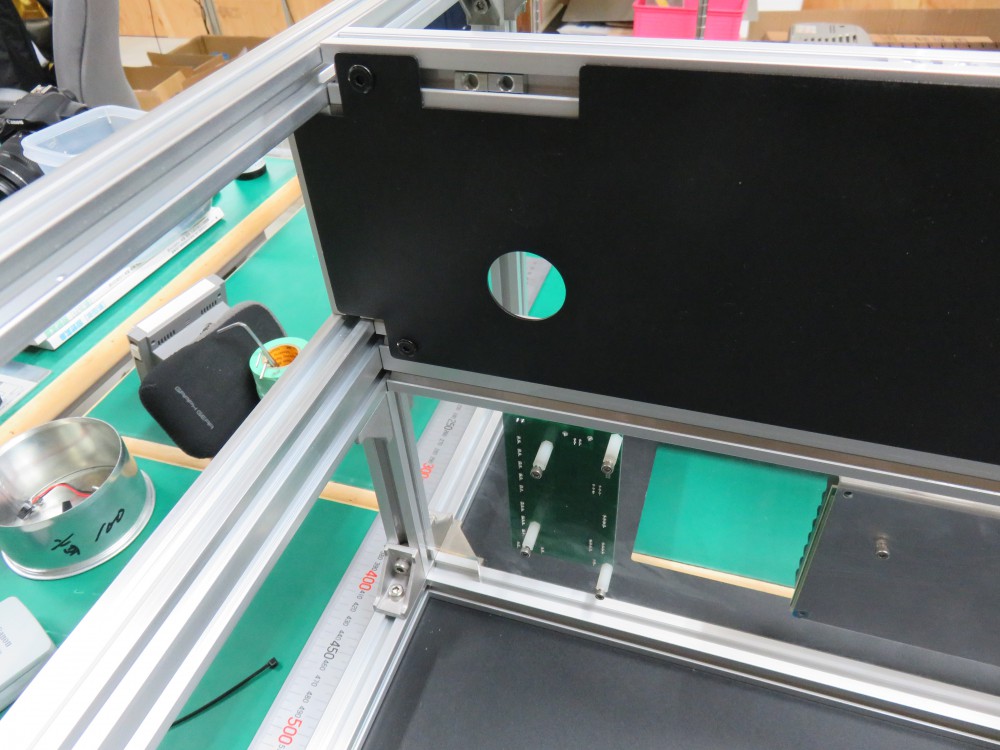

凹部分

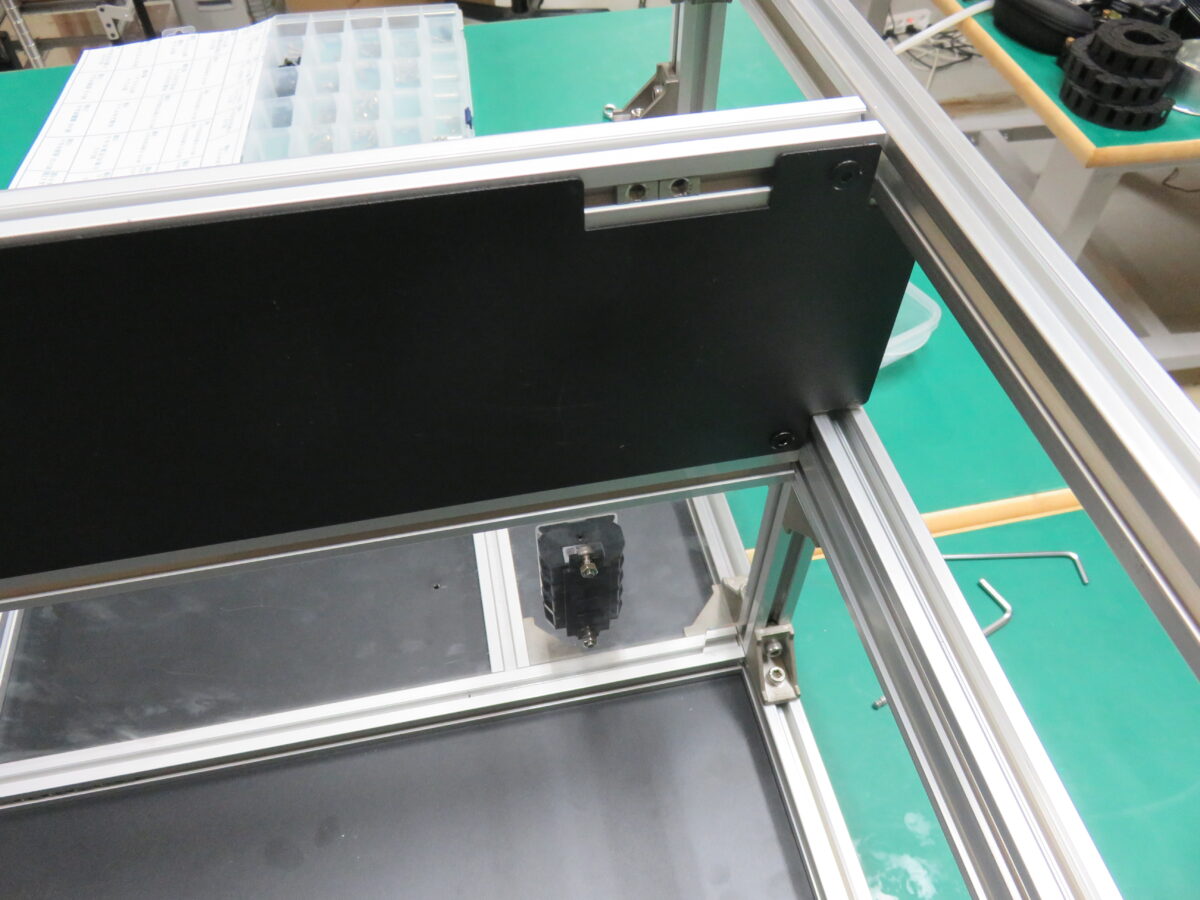

inner cover右面


Inner coverの凹部から見えているM5 T nutとM5×8六角穴付皿ボルトを使って蝶番2個を固定します。

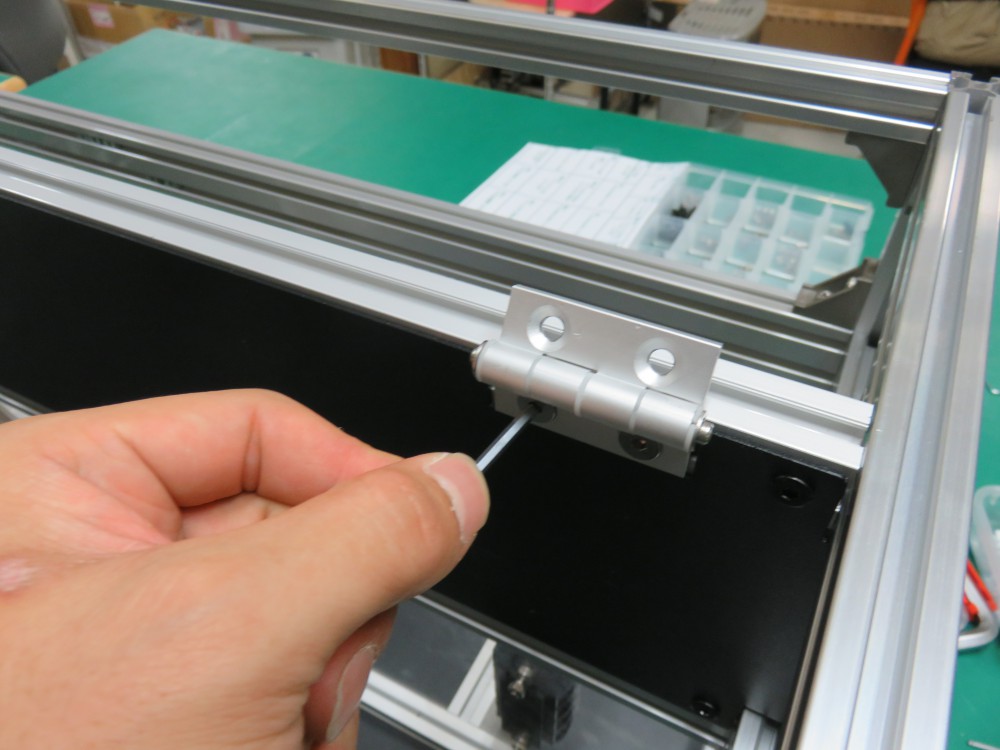

蝶番下穴

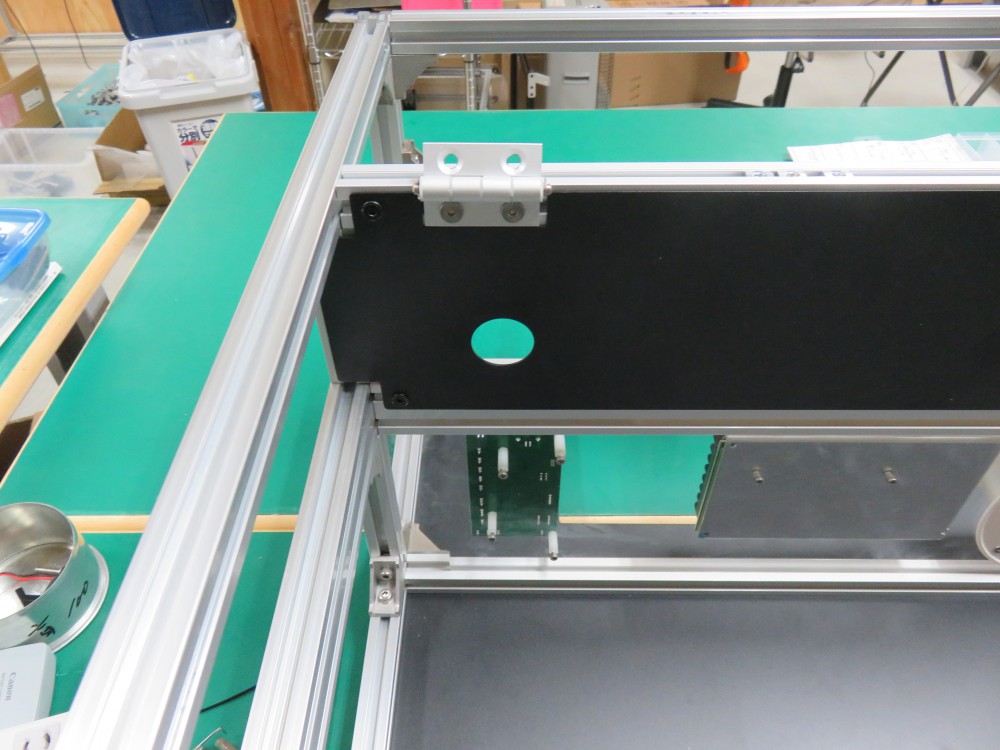

取り付け終了


以上で、本工程は完了です。
