inner acrylic機器取り付け

inner acrylic 機器取り付け


inner acrylicに機器を取り付けます。

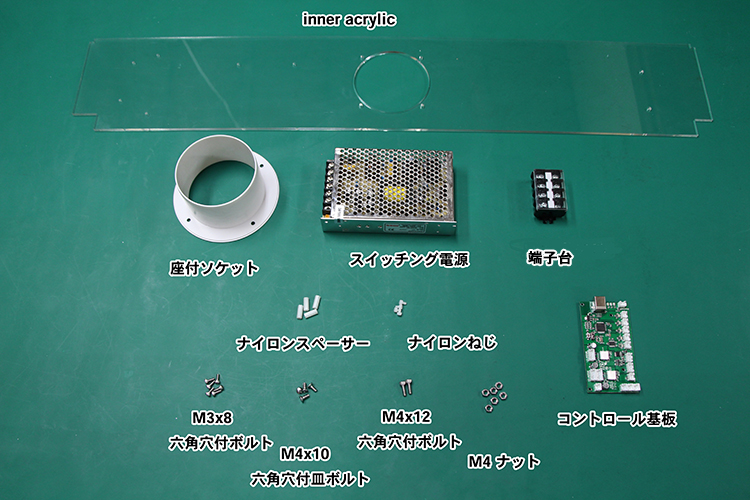

部品表

部品	詳細	数量
inner acrylic	アクリル	1
コントロール基板	基板	1
スイッチング電源		1
端子台		1
座付ソケット		1
六角スペーサー		4
M3×5 ナイロンネジ		4
M4×12 六角穴付ボルト		2
M4×10 六角穴付皿ボルト		4
M3×8 六角穴付ボルト		6
M4ナット		6

コントロール基板準備

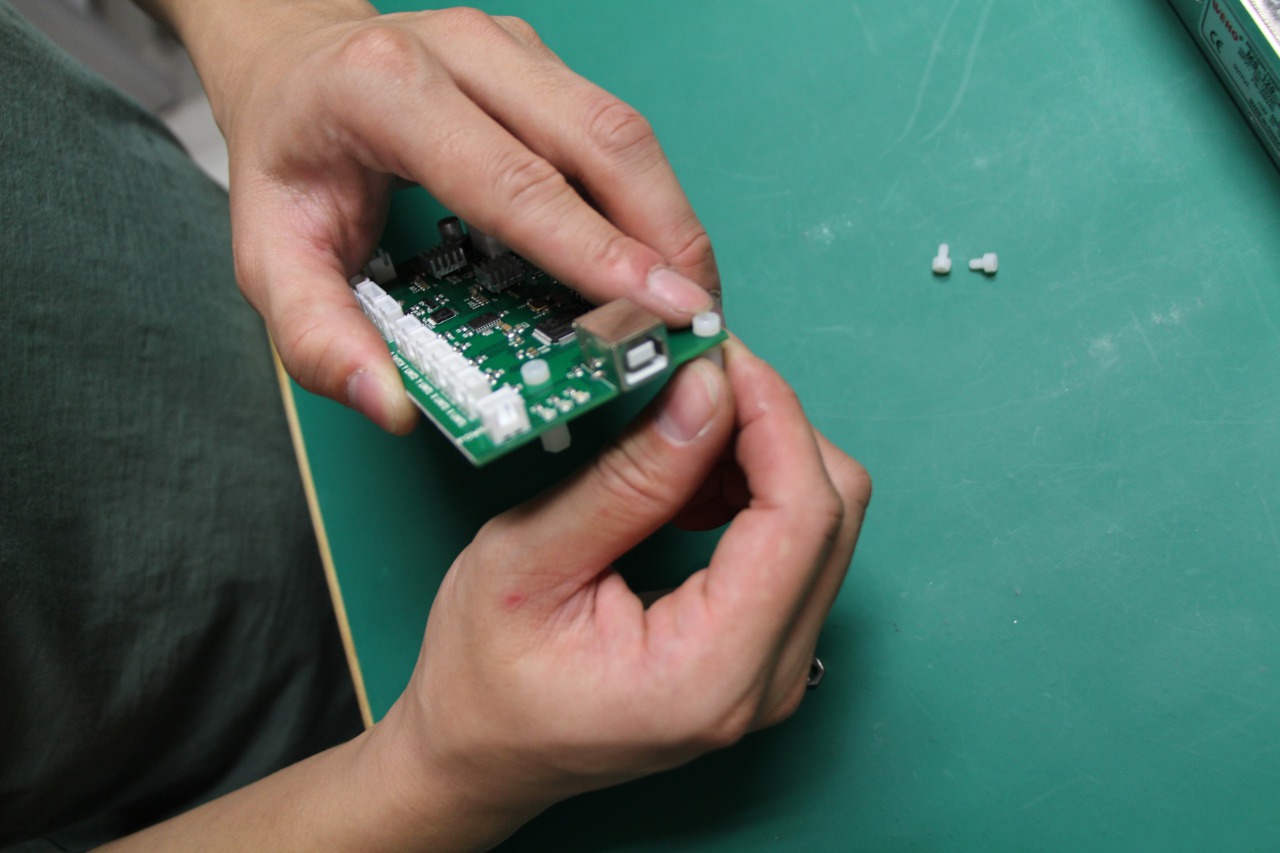

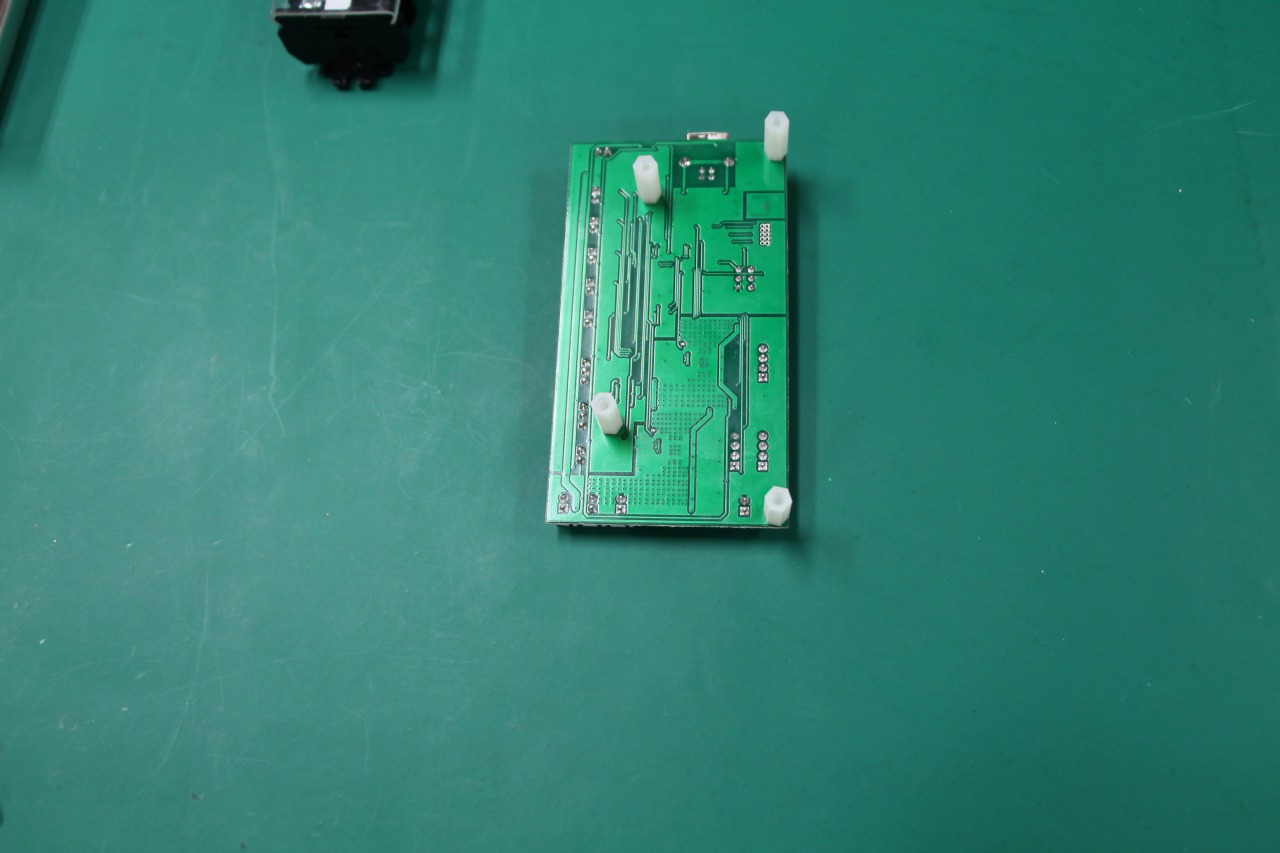

以下の写真の位置に六角スペーサーとM3×5 ナイロンネジを取り付けます。

Inner acrylicへの機器取り付け

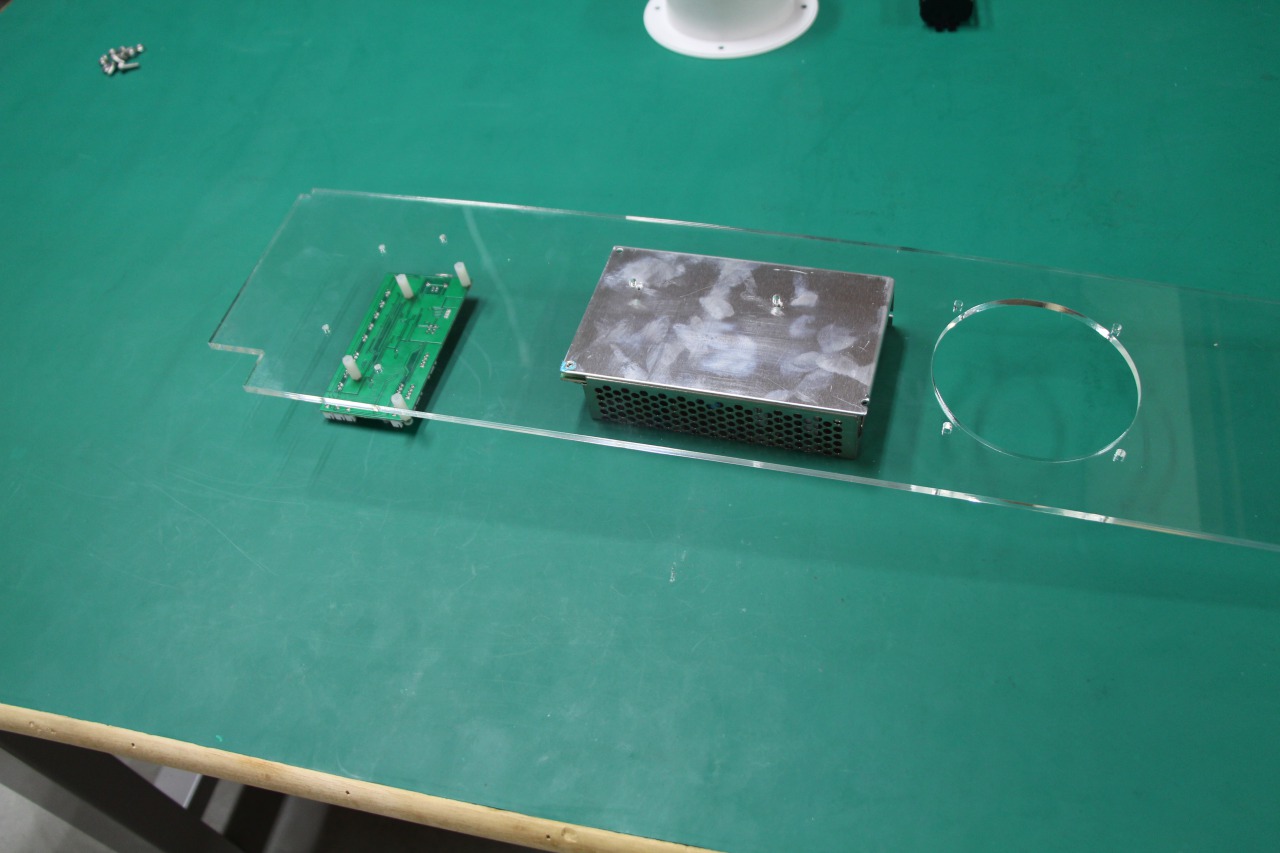

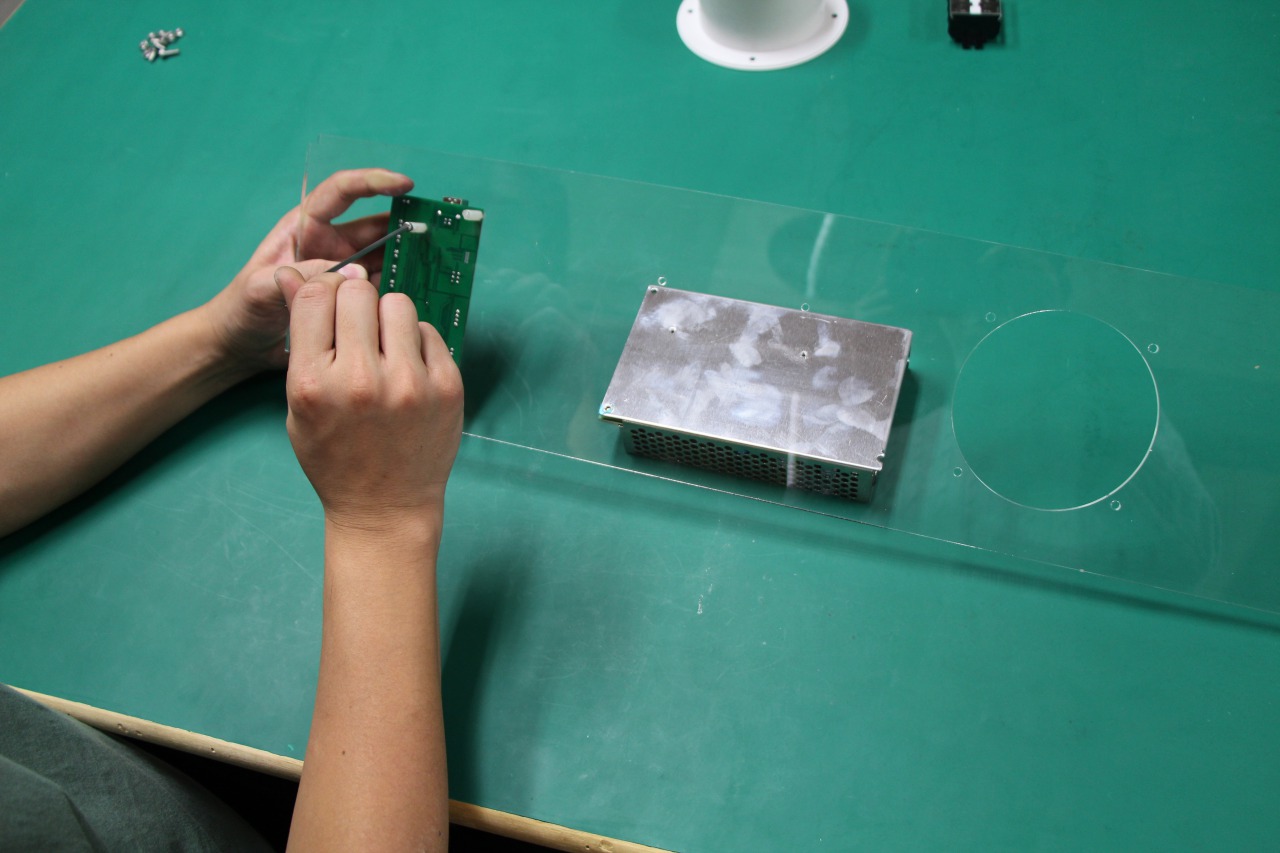

inner acrylicに、M3×8 六角穴付ボルト4個を使用してコントロール基板を取り付けます。
取り付ける位置と向きは写真をご確認ください。

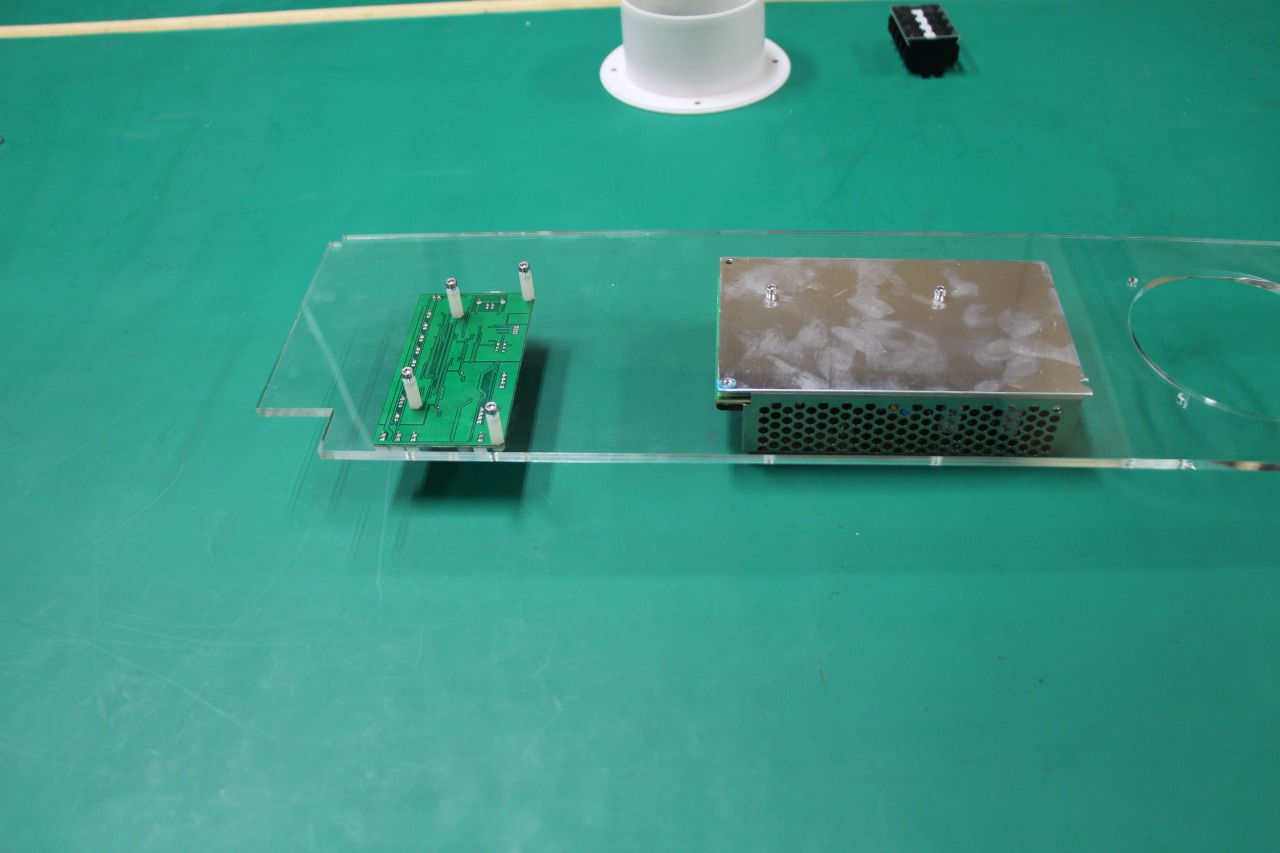

同様に、スイッチング電源もM3×8 六角穴付ボルト2個で取り付けます。







次に、端子台をM4×12 六角穴付ボルトとM4ナットを使って写真の位置に取り付けます。

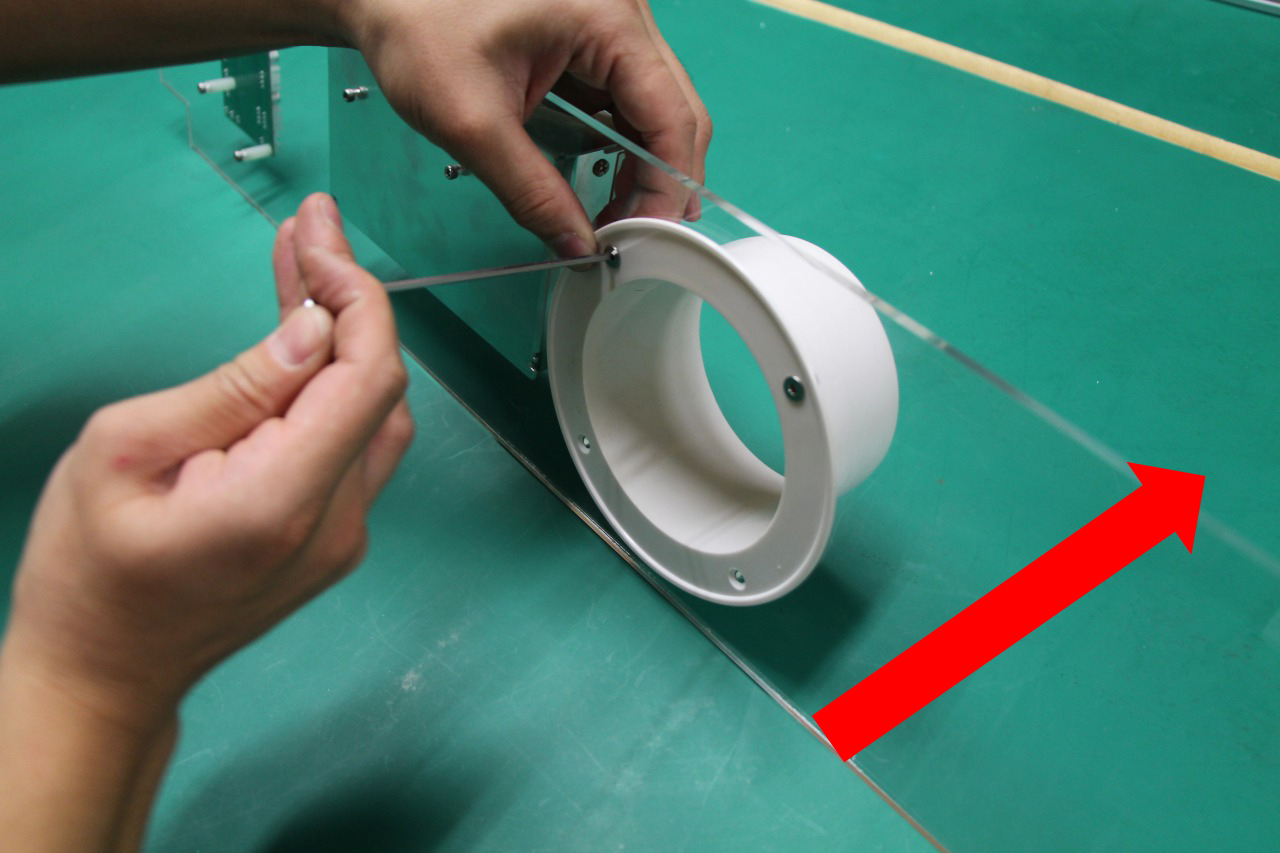

最後に、座付ソケットをM4×10 六角穴付皿ボルトとM4ナットを使用して取り付けます。
手前から奥に入れて取り付けます。

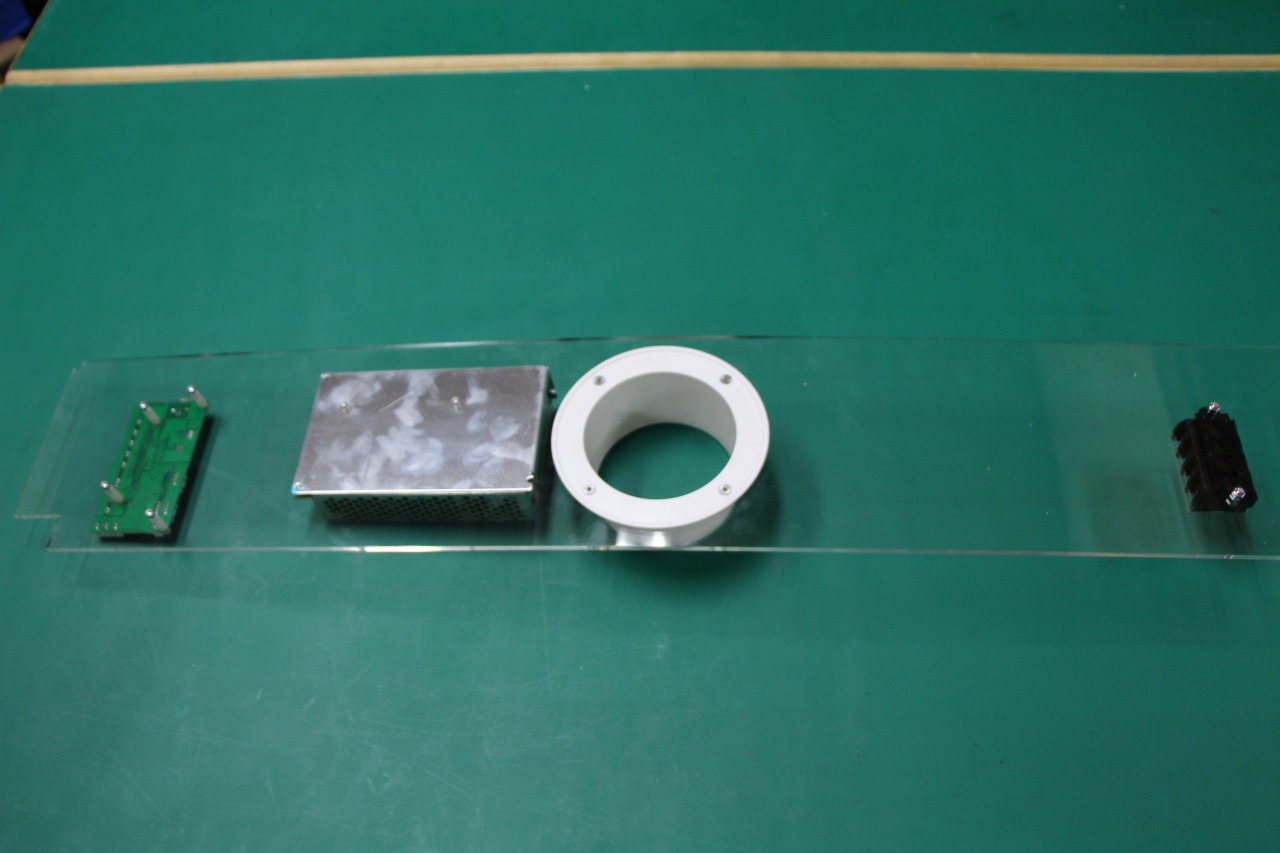

以上で、inner acrylic 機器取り付けは終わりです。
