cover front取り付け

cover front取り付け

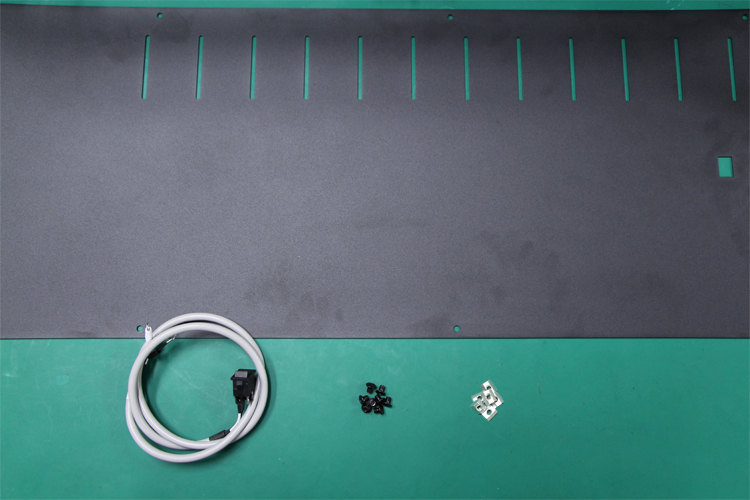

部品表

カバーフロント部分


部品 数量
cover front 1
AC-Switchケーブル 1
M5×6低頭ボルト 8
M5 Tナット 6



cover front取り付け


写真箇所にM5 Tナットを入れます。(合計:6個)

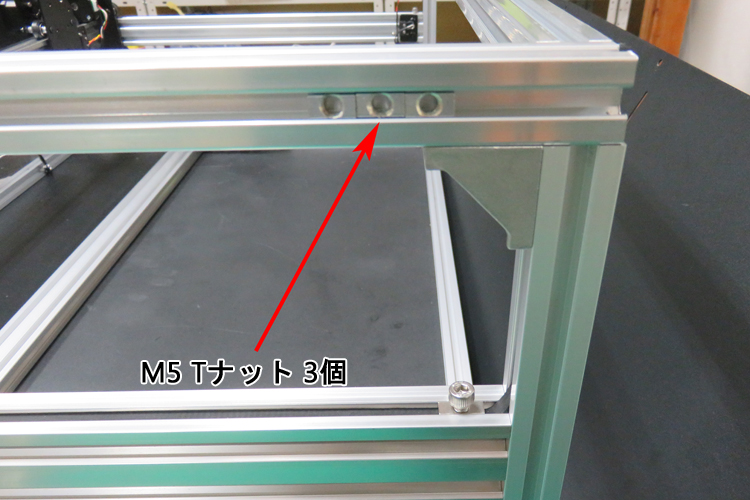

フレーム右面

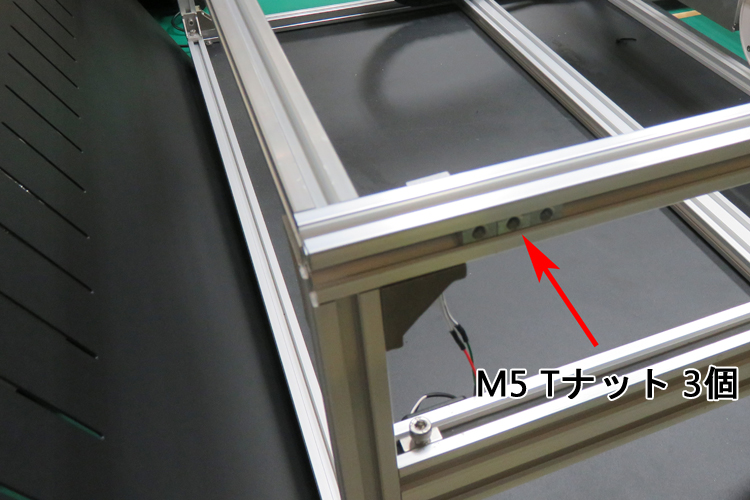

フレーム左面

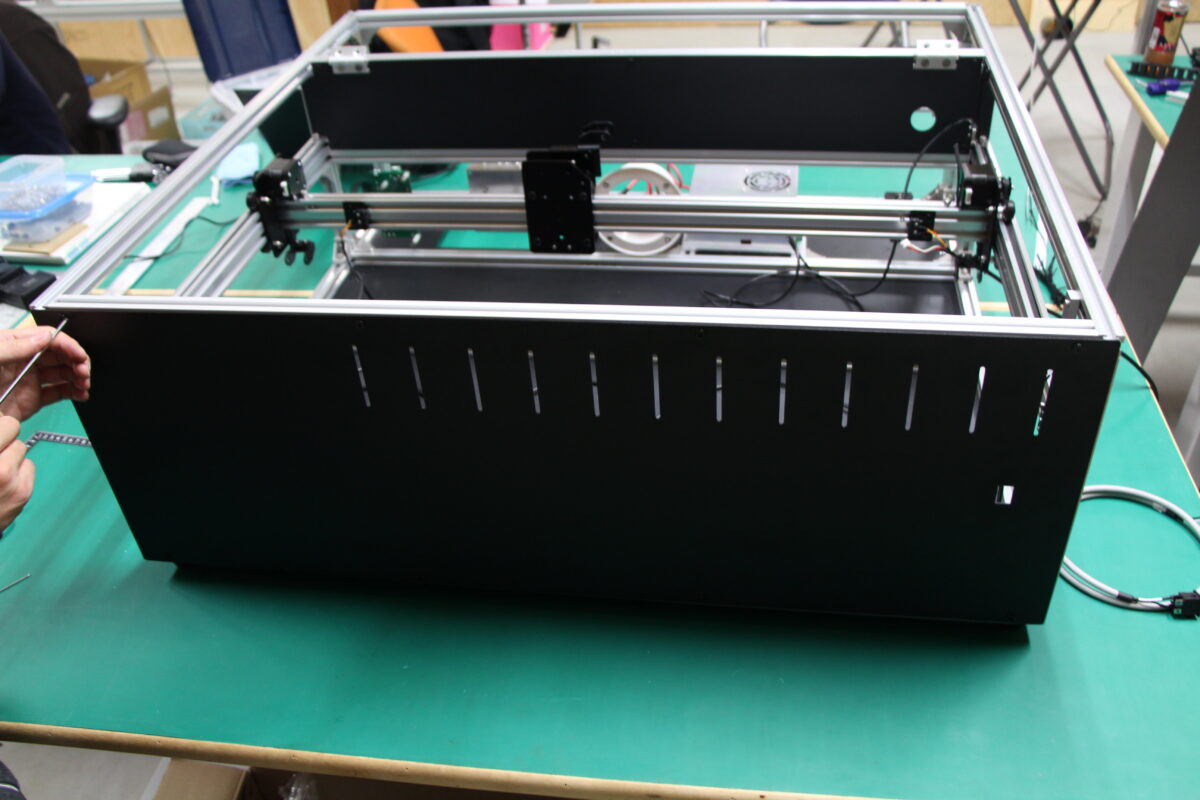

cover frontを予めいれてあるM5 T nutとM5×6低頭ボルト8個を使って本体フレームに固定します。
本体前面

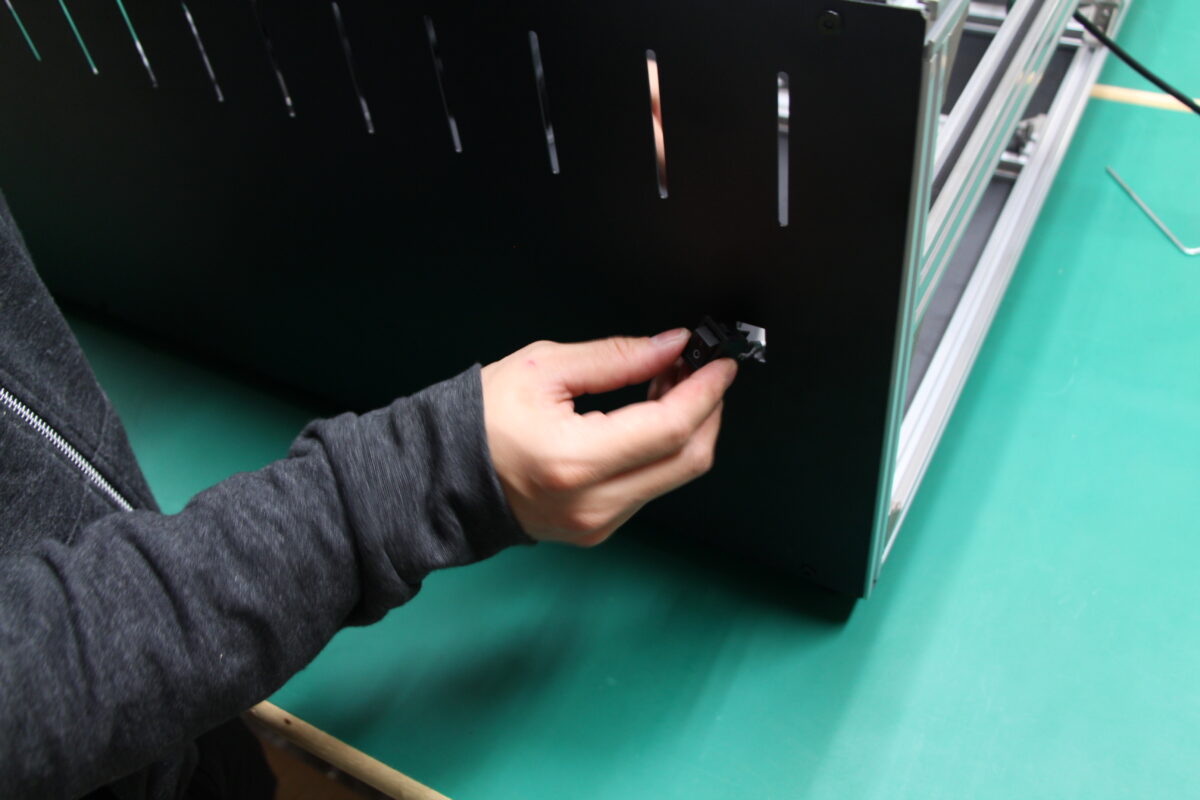

AC-Switchケーブルを写真の位置にはめ込みます。
cover front右面

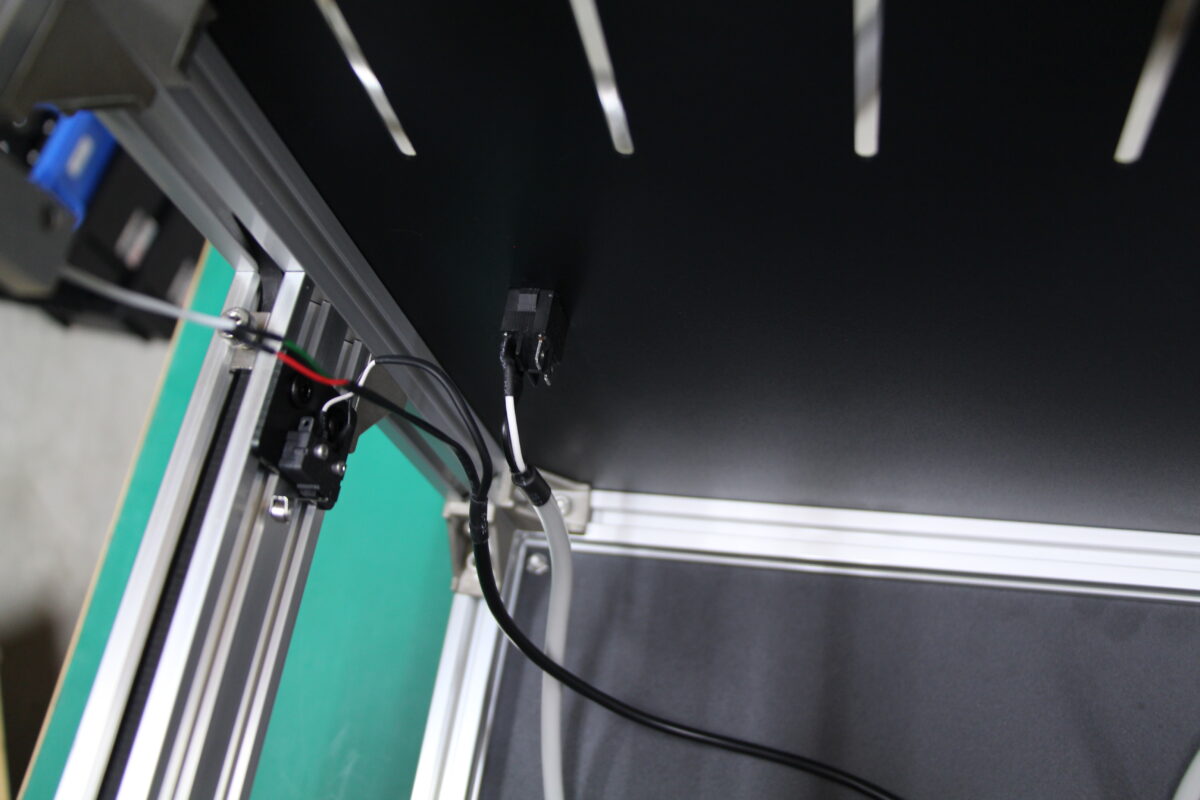

cover front裏面


以上で、本工程は完了です。
