水冷装置取り付け

水冷装置 取り付け

機器取付

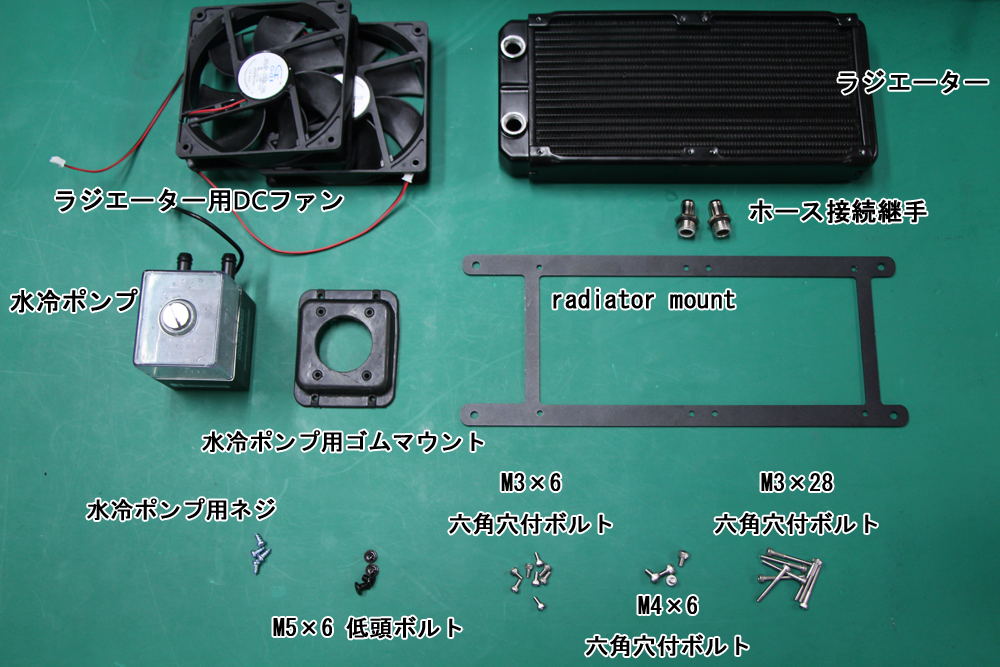

部品表

水冷ポンプ、ラジエーター
部品 数量
ラジエーター用DCファン 2
ラジエーター 1
radiator mount 1
ホース接続継手 2
水冷ポンプ 1
水冷ポンプ用ゴムマウント 1
水冷ポンプ用ネジ 4
M5×6 低頭ボルト 4
M3×6 六角穴付ボルト 8
M4×6 六角穴付ボルト 4
M3×28 六角穴付ボルト 8



水冷ポンプ取付

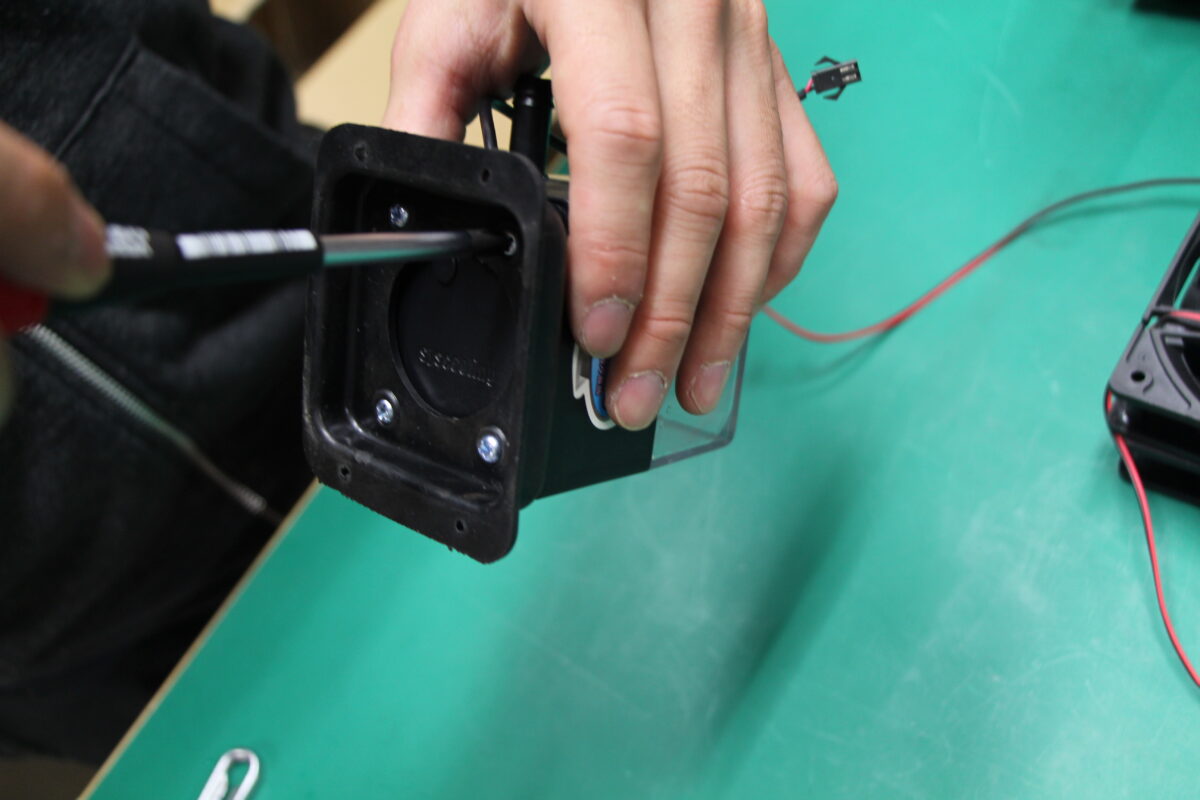

水冷ポンプに水冷ポンプ用ゴムマウントを水冷ポンプ用ネジで取り付けます。
ゴムマウント

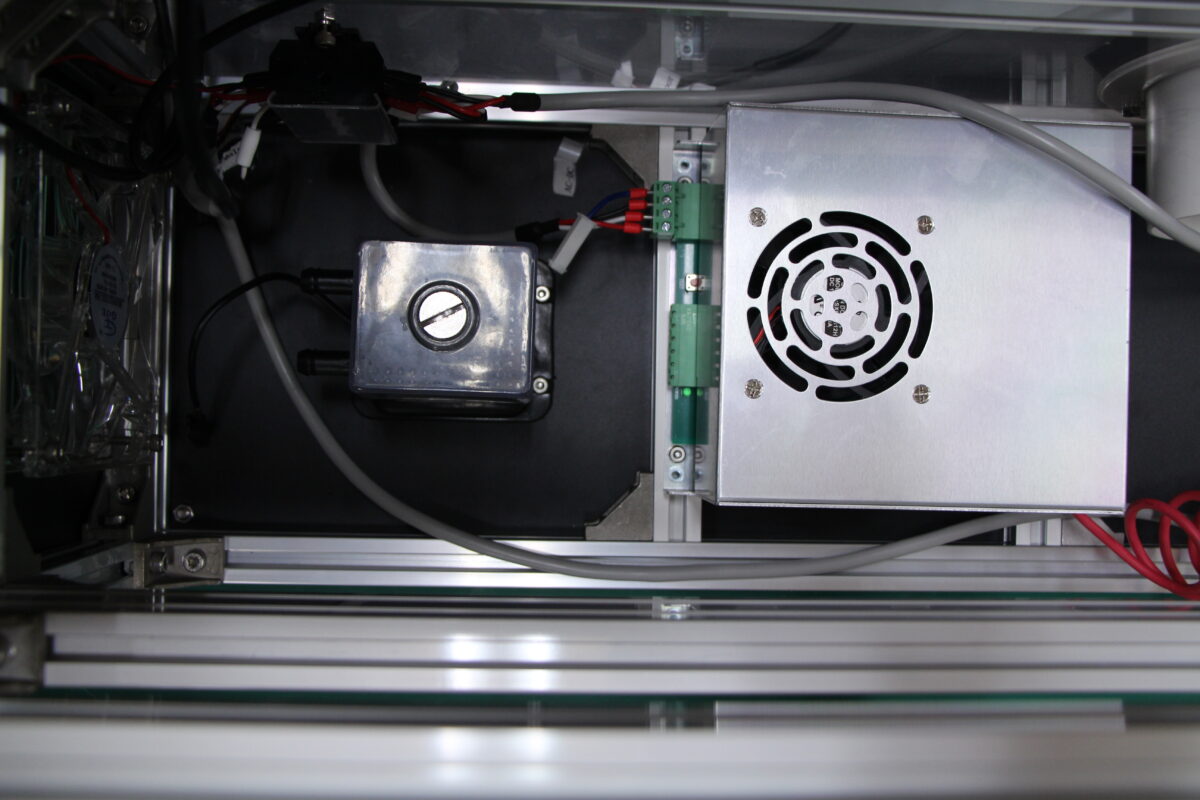

ポンプ用ゴムマウントをM4×6 六角穴付ボルトで写真の位置に固定します。
ポンプ用ゴムマウント配置

※なお、水冷ポンプの袋に入っている他の部品は本製品組立には必要ありません。


ラジエーター取付

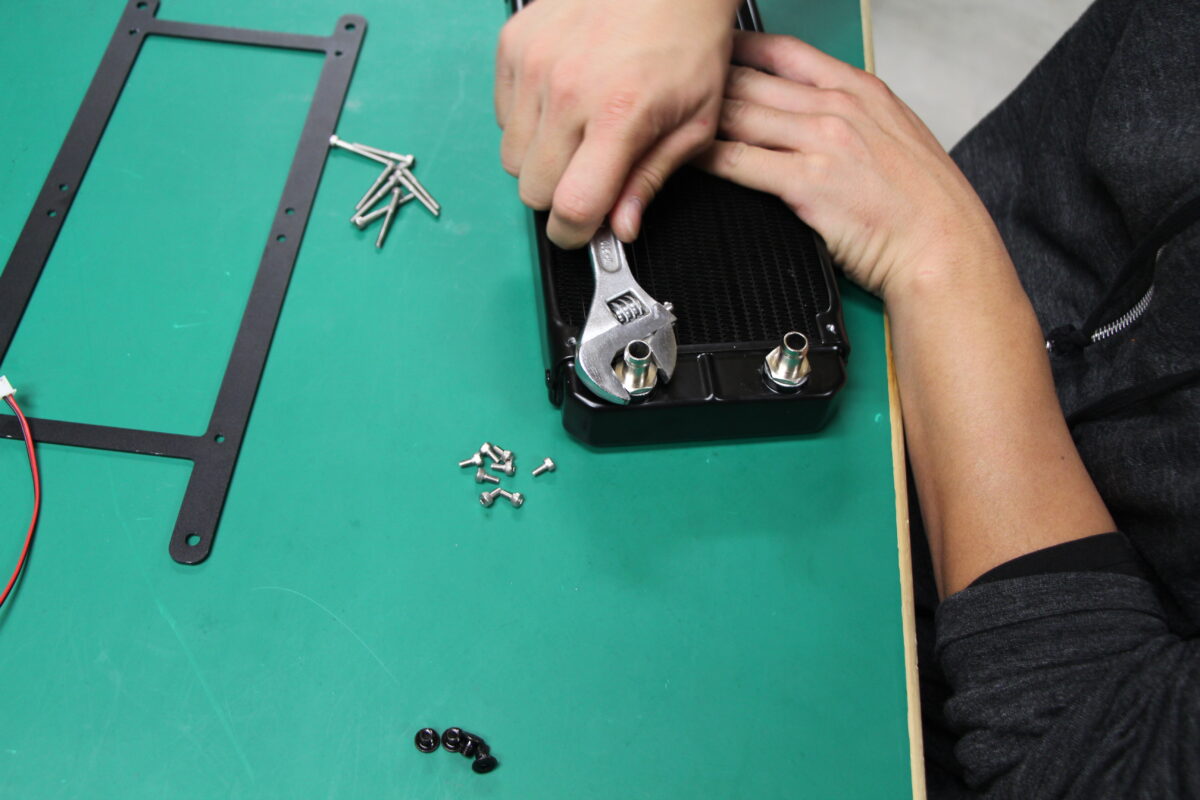

ラジエーターにホース接続継手を取り付けます。
ホース接続継手

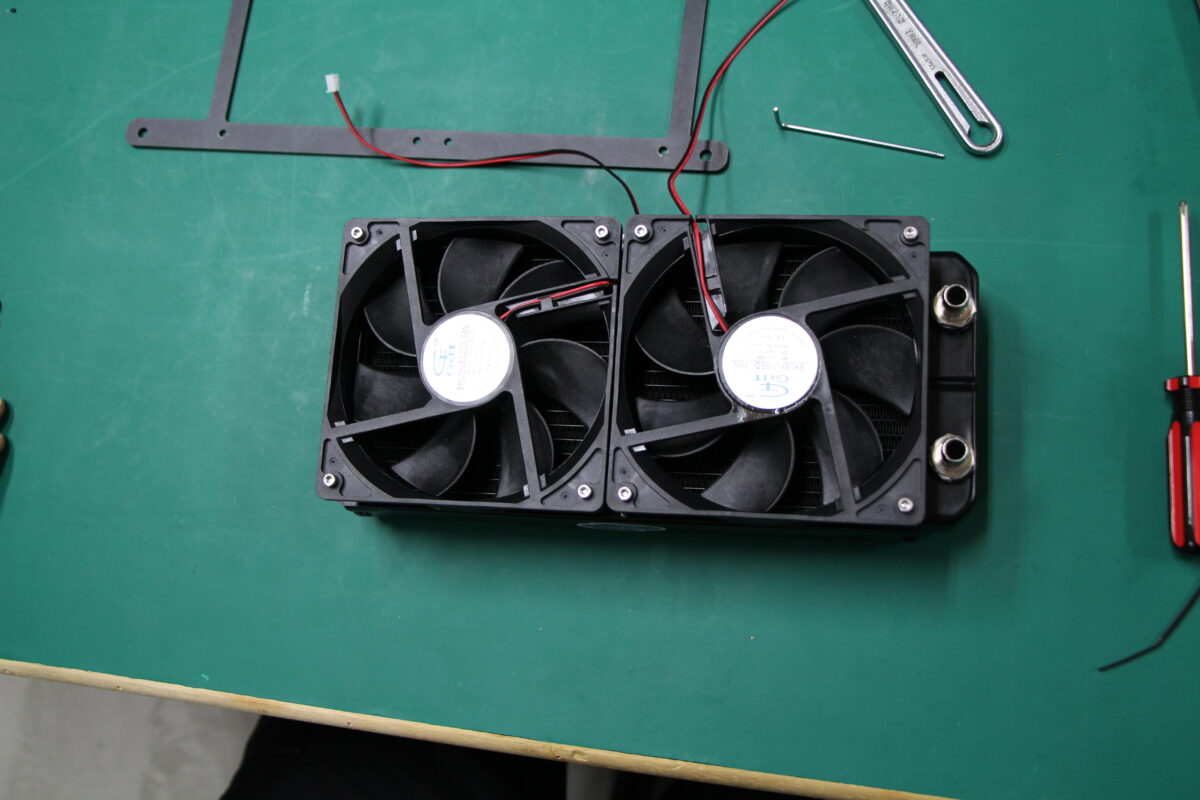

M3×28 六角穴付ボルトを使って、ラジエーターにラジエーター用DCファンを2つ取り付けます。
ファン2つ取り付け

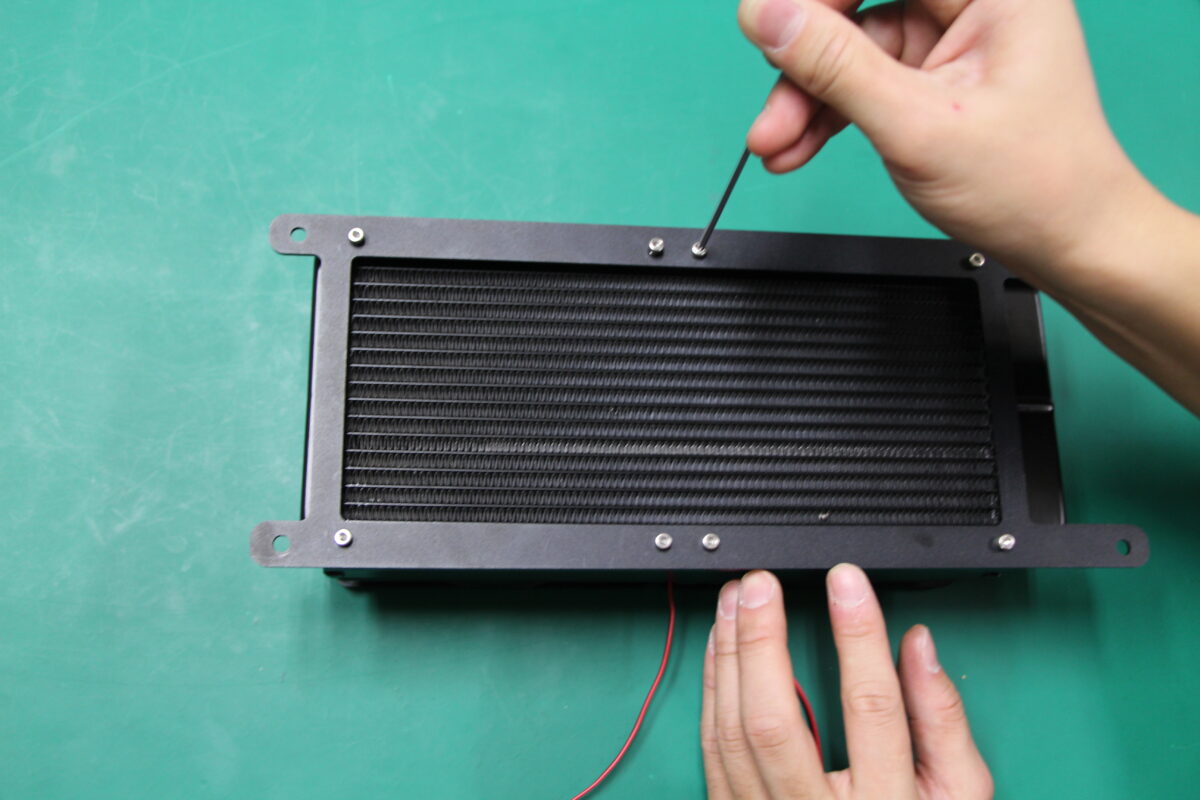

ラジエーターの、ラジエーター用DCファンを取り付けた面とは反対側に、M3×6 六角穴付ボルトを使ってradiator mountを取り付けます。
ラジエーター裏面


写真の向きで本体にラジエーターを取り付けます。M5×6 低頭ボルトを使用します。
ラジエーター取り付け向き
