光軸調整 レーザー管

注意事項

下記事項をよくお読みいただき光軸調整を行ってください。

レーザーの取り扱いに関して

・レーザーから発せられる光は大変危険です。火災、やけど、目の損傷など十分注意してください。
・組み立てがすべて完了するまではレーザーの電源をONにしないでください。
・レーザ光が直接あるいは鏡面体に反射して目に入らないようにご使用ください。
・レーザーの取り扱いの際には使用レーザーの波長に対応した保護眼鏡を必ず着用してください。
・低強度であっても保護眼鏡を着用していても絶対にレーザー光を直接見ることは避けてください。
・反射率の高い物体はレーザーの周囲に置かないようにしてください。
・衣服の上からでも身体のどの部分にもレーザー光をさらさないでください。
・レーザー光を加工対象物以外のモノや人に向けての照射は行わないでください。

調整中に関して

・マスキングテープなどを焦がして調整を行います。その際レーザーの出力が強すぎると燃え上がる危険が御座いますので、弱めの出力で調整を行ってください。
・反射ミラーを取り付けた状態でマスキングテープなどを使用して調整を行う場合は、テープの素材が反射ミラーに付着しないように注意して下さい。ミラーのが劣化してまう恐れがあります。

運用上の取り扱いに関して

・レーザー加工機は可燃性、爆発性、もしくは揮発性溶剤が存在しない場所で使用してください。
・有毒なガスを発生する材料の加工は行わないでください。ポリ塩化ビニル、ナイロン、ポリウレタンなど。
・加工による煙の排気対策を行ってください。
・レーザー加工機は幼児・子供が周りにいないことを確認して運用してください。
・レーザー加工機の加工中は絶対に動かさないでください。

保護メガネ

光軸調整中はCO2レーザー保護メガネをかけて目を保護してください。
CO2保護メガネ


レーザー調整準備

照射ボタン

この時点ではまだレーザー加工機の電源は入れないでください。

レーザー電源についている赤色のボタンを押すことによって、手動でレーザーを照射することが出来ます。
光軸調整用ボタン」をご購入でないお客様はこちらのボタンにて光軸調整を行ってください。
赤色ボタン


※ボタンを押したままではレーザーが照射され続けます。光軸調整時は長い時間押さないでください。少し押すだけで十分です。

光軸調整用ボタン 接続

一方、「光軸調整用ボタン」をご購入されたお客様はこちらを接続して使用してください。
光軸調整用ボタン


レーザー電源に接続します。
レーザー電源コネクタ


右側のボタンがレーザー照射ボタンです。
左側の赤いつまみはレーザーの出力調整用です。
左回り(反時計回り)で出力が大きくなります。なるべく小さい出力で調整を行ってください。
白ボタンレーザー照射ボタン

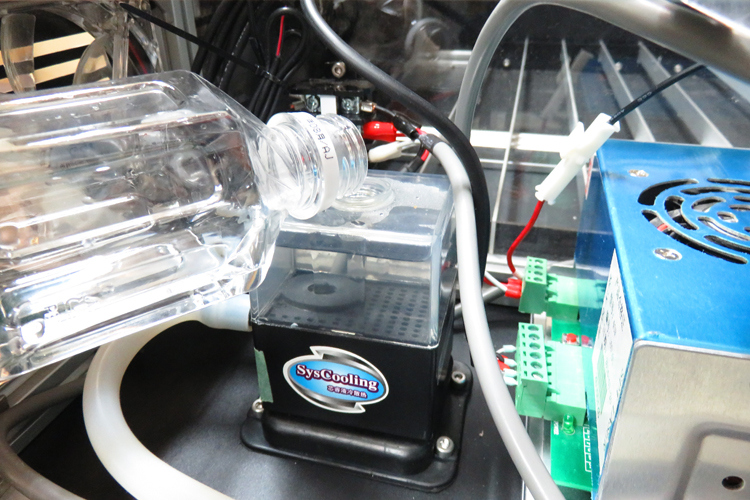

水冷ポンプ 水入れ

水冷ポンプに冷却水を入れます。通常は水道水で問題ありませんが、寒冷地など水道水だと凍ってしまう場合はクーラント液などのご使用をお勧めします。
Fabool Laser CO2本体の電源をONにして水を循環させながら水冷ポンプを満タンにしてください。
水冷ポンプ 水入れ

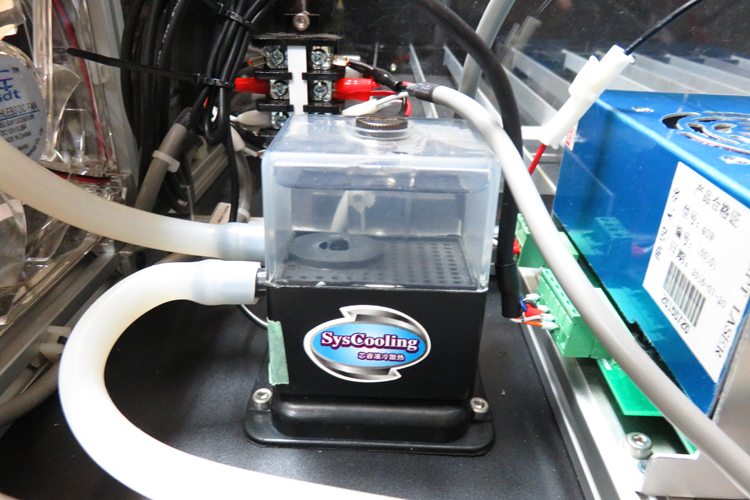

写真を参考に同程度の水を充填してください。
水漏れ等がないか確認してください。
水量


電源を入れる

ACケーブルを接続して電源スイッチをONにしてください。
ACケーブル


ボタンオン


光軸調整用テープ

市販されているマスキングテープなどを使用して光軸調整を行います。
マスキングテープ


ミラーマウントに貼りレーザーを照射してスポット位置を調整します。
スポット位置調整


レーザー管 高さ調整

この時点では反射ミラーは絶対に取り付けないでください。

レーザー管の高さを調整します。レーザーを照射して位置を確認してください。
レーザー照射

【Laser tube supportの高さ調整】

高さが真ん中になるようにlaser tube support underの写真の合計4本のボルトを一度緩めた上で、高さ調整を行ってください。
レーザー管が傾かないように調整してください。
レーザー管右側ボルト


レーザー管左側ボルト


スポットが上側にある場合はレーザー管を下方向に動かしてください。
レーザースポット上側


スポットが下側にある場合はレーザー管を上方向に動かしてください。
レーザースポット下側


縦軸方向にミラーの中心になるように調整します。
レーザースポット真ん中


水平器などを使用してレーザー管が傾いていないか確認してください。
傾いている場合は再度調整をレーザー管の高さ調整を行ってください。
水平調整


この状態のまま、次工程「光軸調整 第1反射ミラー」に進んでください。
