Fabool Laser Mini用排気ファンキット

このエントリーをはてなブックマークに追加

FABOOL Laser Mini用排気ファンキット組み立て

img_4564
部品名 数量

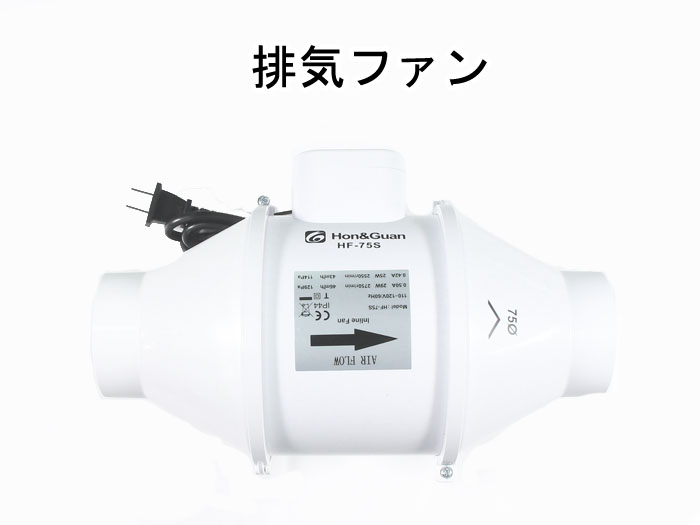

排気ファン 1

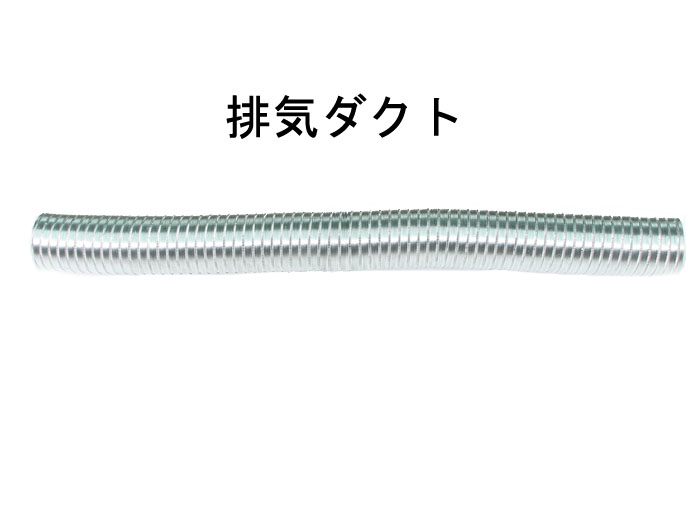

排気ダクト 2

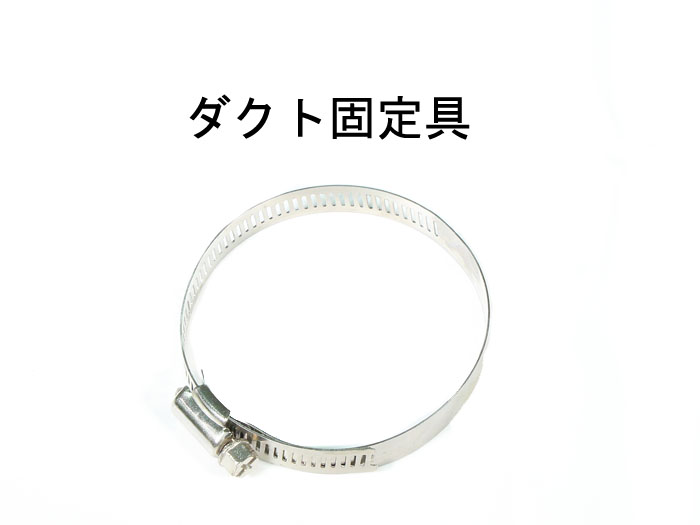

ダクト固定具 3

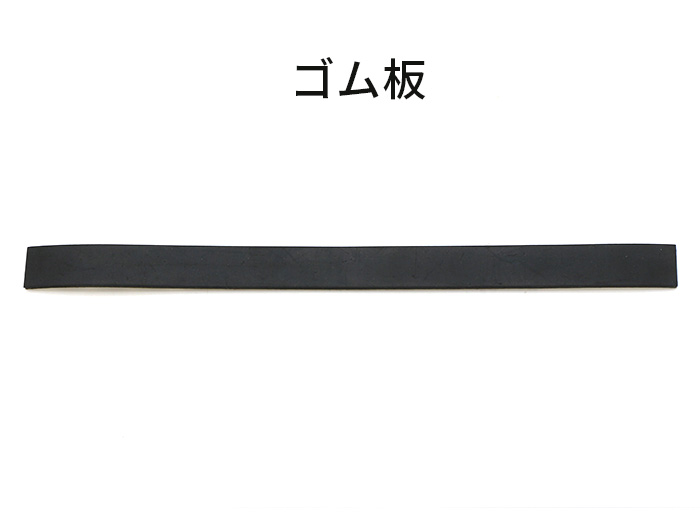

安全カバー固定用ゴム 2



排気ダクトの取り付け

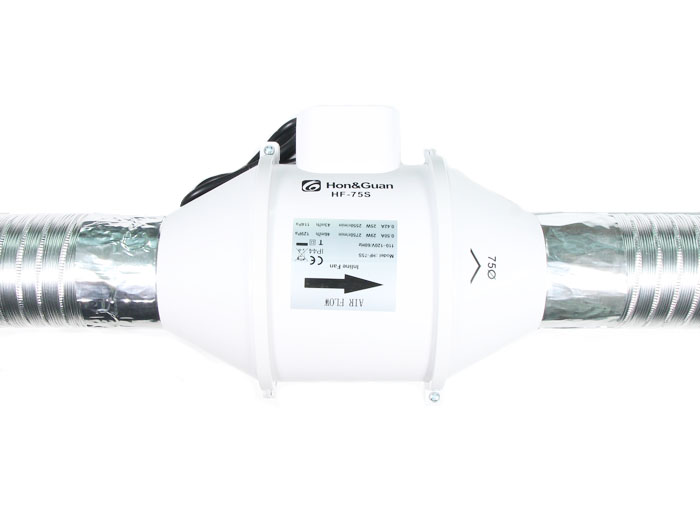

まず、排気ファンの両側にダクト固定具を使って排気ダクトを取り付けます。

img_4568

ダクト固定具を締めるには、以下の写真の赤丸部分をマイナスドライバーなどで回します。

img_4587

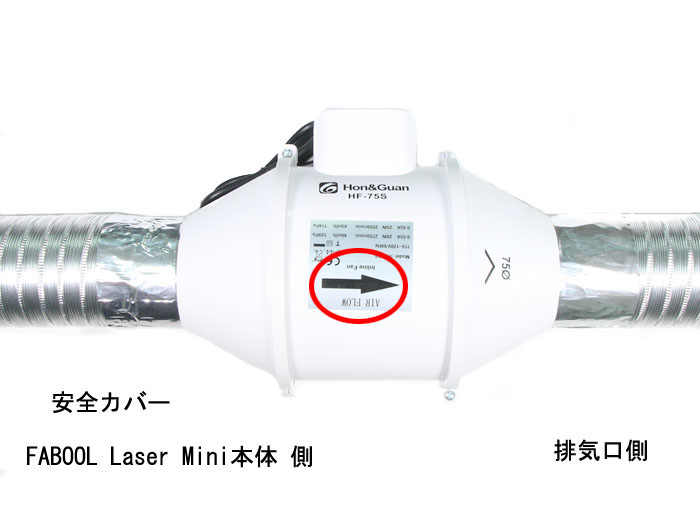

排気ファン本体に書かれている矢印の方向が、空気の流れる方向となりますので、以下の写真の通り左側が安全カバー(FABOOL Laser Mini本体)側、右側が排気口側となります。

img_4568_2

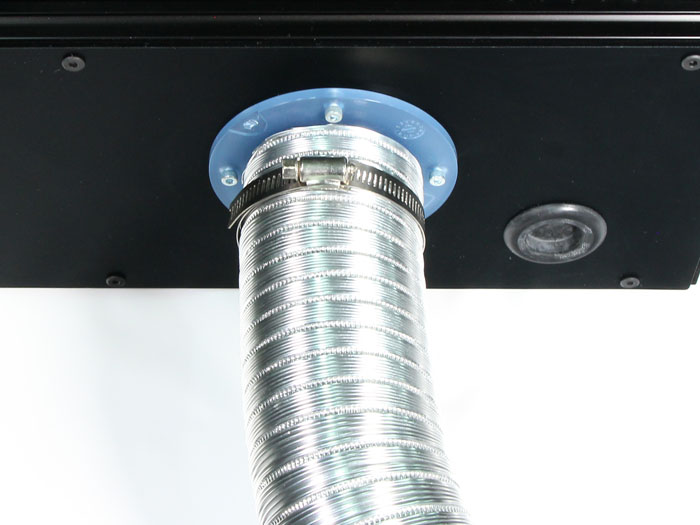

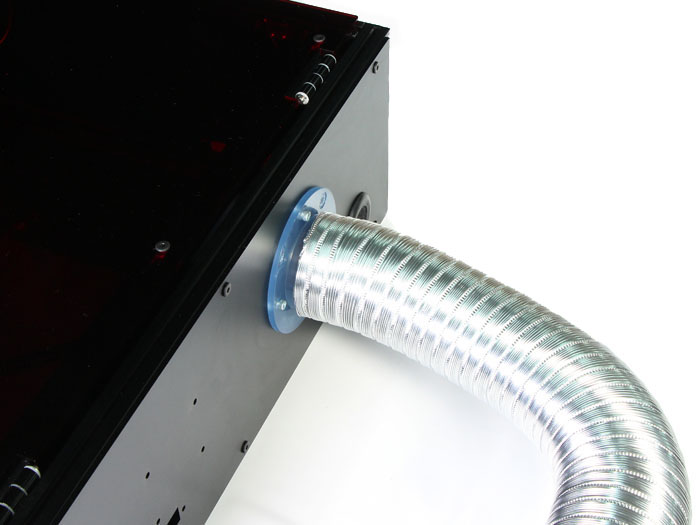

FABOOL Laser Mini用安全カバーをご使用の場合は、安全カバー背面の排気ソケットに安全カバー固定用ゴムを2枚重ねた状態で巻き付け、そのゴムを手でおさえた状態で、その上から排気ダクトを差し込みます。
※ゴムは2枚重ねてご使用ください。

ダクトの固定には、前述の工程と同様、排気ダクト固定具をご使用ください。
※固定具が安全カバー固定用ゴムの上に来るよう位置で固定してください。

img_4570


反対側(排気口側)のダクト口を部屋の外に向け設置したら、完成です。


<追記>

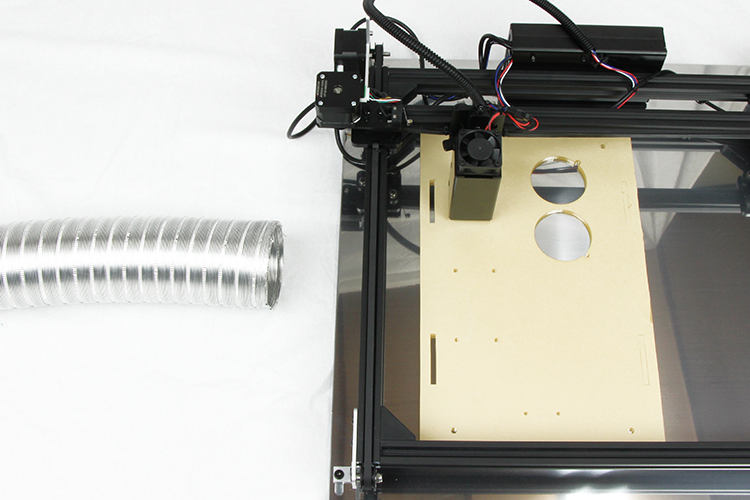

煙やにおいの吸引力は当然ながら低減しますが、以下の写真のように安全カバーなしで使用することも可能です。

img_4584
