配線

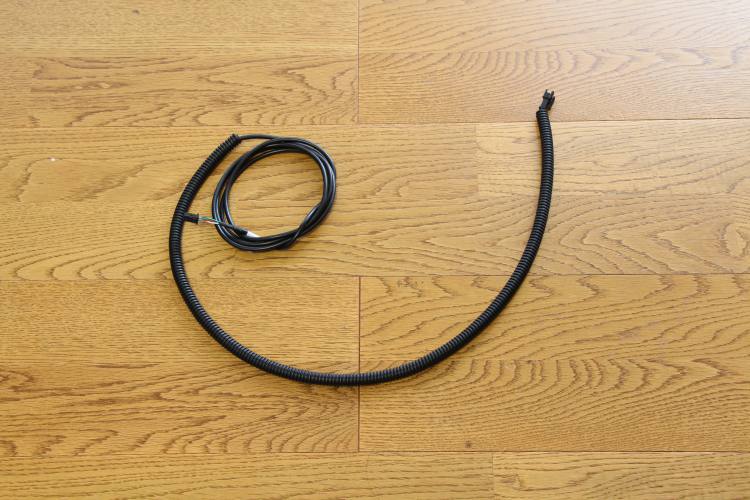

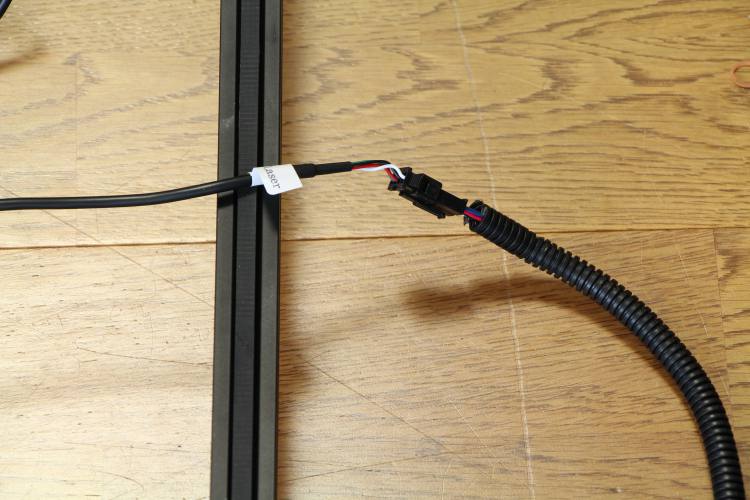

1.0m拡張キットに付属しているLaserケーブルは標準のLaserケーブルの延長となります。下記の写真を参考に標準のLaserケーブルに接続して、コルゲートチューブを取り付けてください。

基板取付、PCBケースへのケーブルの接続は標準のFABOOL Laser Miniの「基板取り付け」、「配線」をご参照ください。

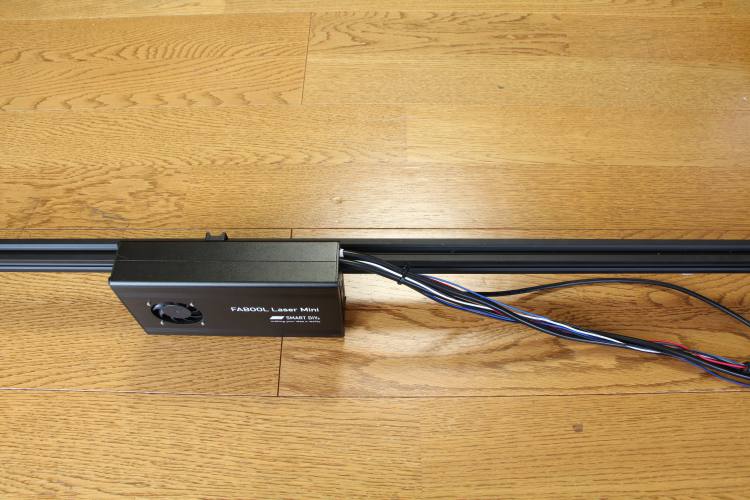

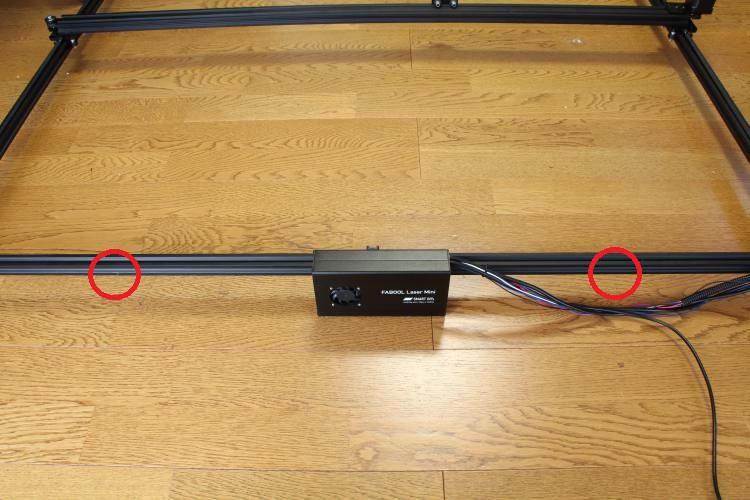

PCBケース取り付け位置は真ん中を目安にしてください。結束バンド固定具は写真の赤丸の位置となります。

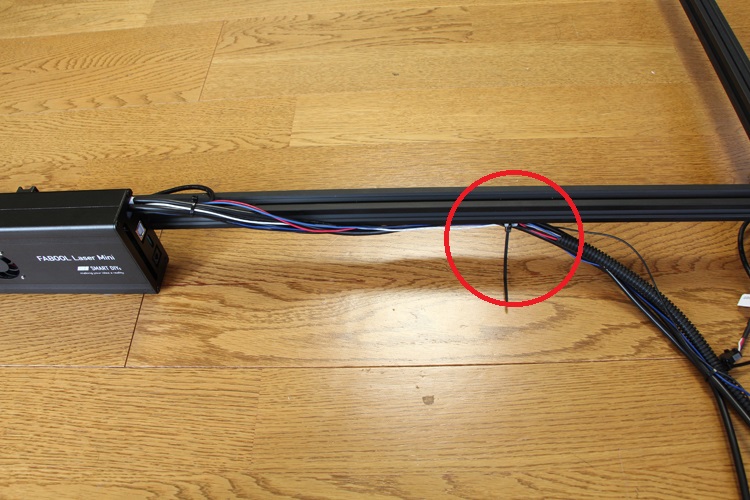

写真赤丸箇所を結束バンドで留めます。

写真赤丸箇所を結束バンド固定具で留めます。

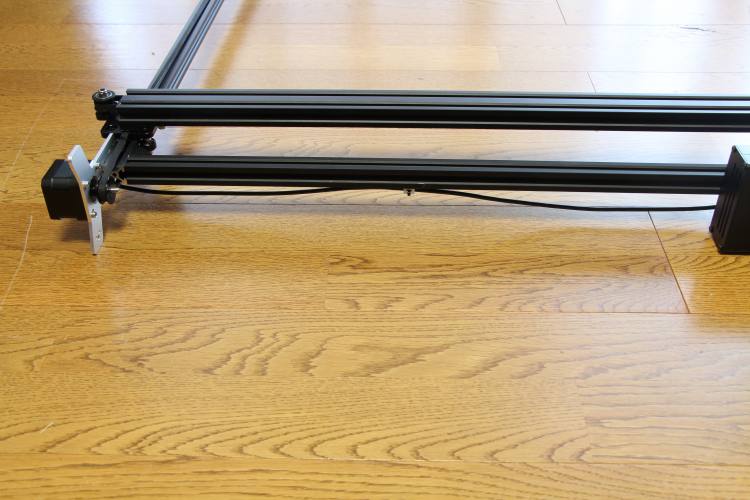

反対側のモーターケーブルも結束バンド固定具に固定します。

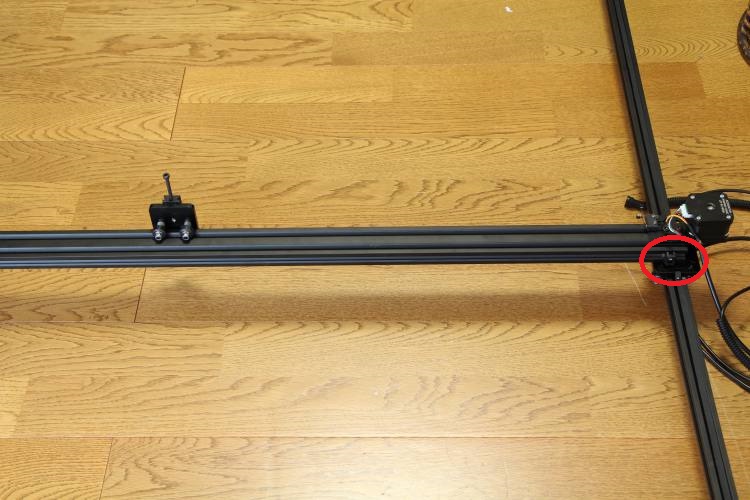

写真赤丸の位置に結束バンド固定具を取り付けます。

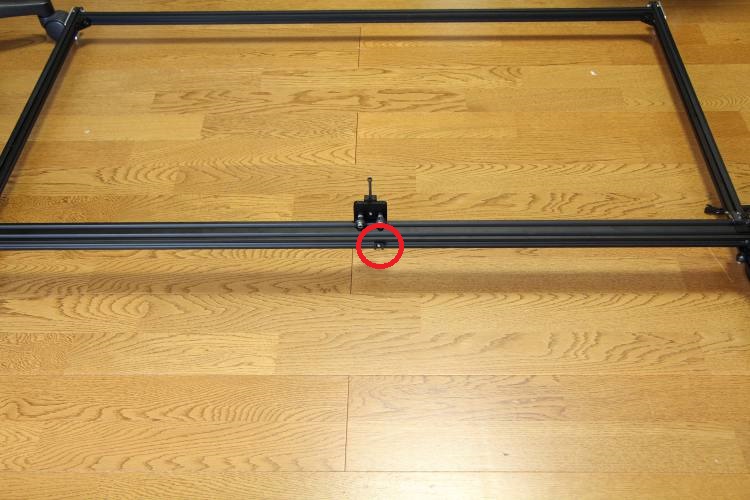

X軸のV-slotの真ん中に結束バンド固定具を取り付けます。

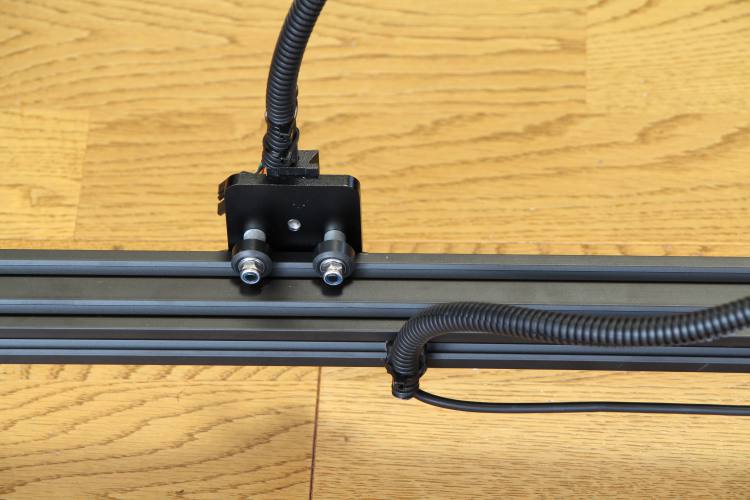

Laserケーブルのコルゲートチューブ先端をM4×40六角穴付きボルトに結束バンド2本で取り付けます。コルゲートチューブの反対側はX軸V-slotの真ん中に取り付けた結束バンド固定具に固定します。

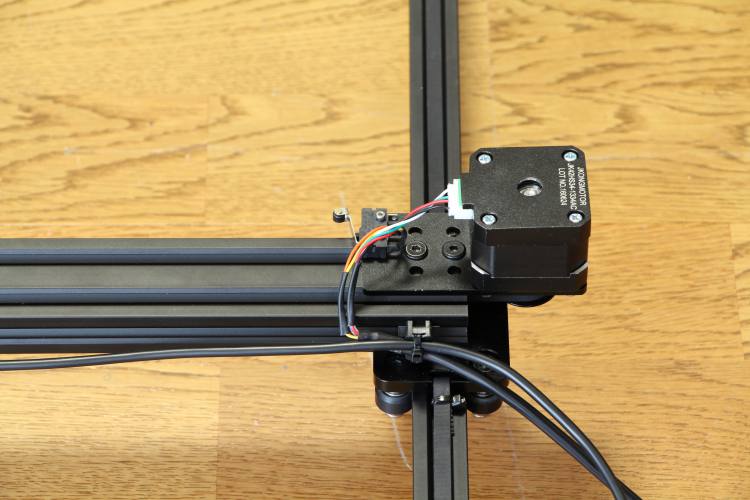

LaserケーブルとX軸のモーターケーブルは写真を参考に結束バンド固定具に固定します。

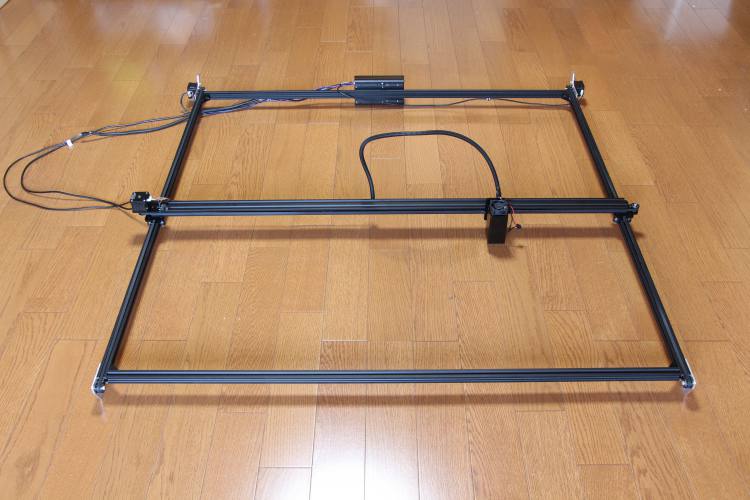

標準のFABOOL Laser Miniのマニュアル「レーザーヘッドの取付」を参考にレーザーユニットを取り付けて完成となります。
