cover front 取付

cover front 取付

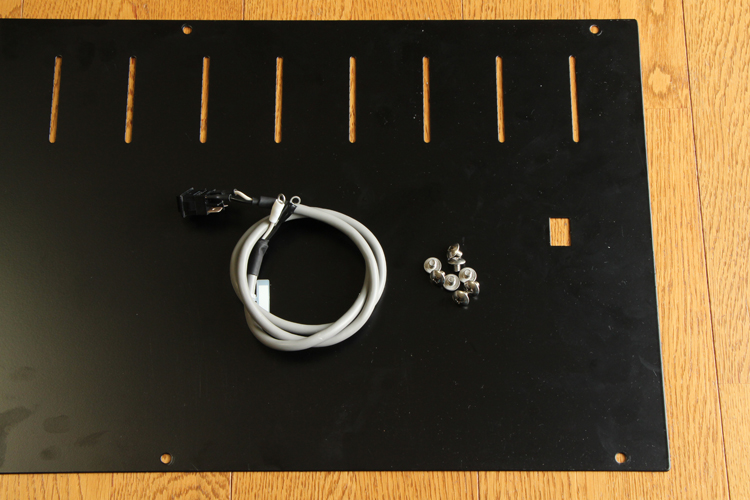

部品表

cover front

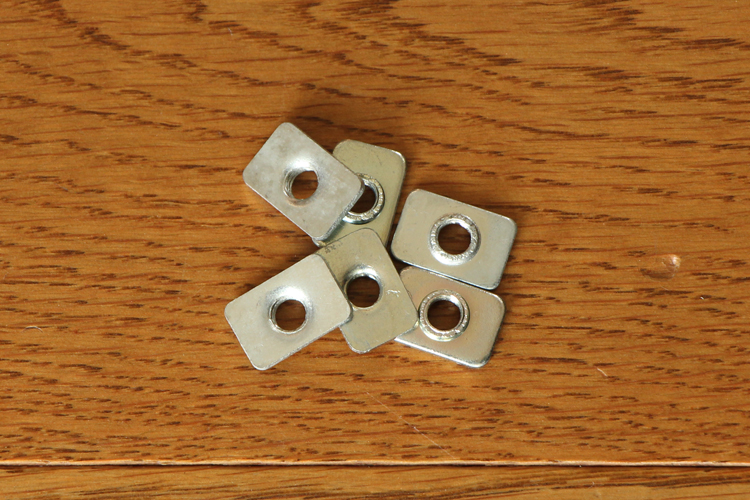

先入れナット

部品 詳細 数量
cover front SPCC 1
AC-Switch スイッチ実装済みケーブル 1
M5×6 トラス ステンレス製 8
M5 Tナット 先入れナット 6

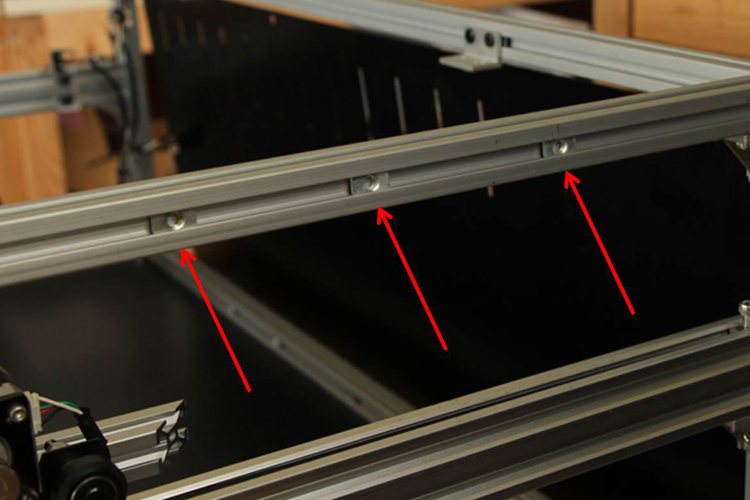

写真を参考にM5 Tナットを合計6個挿入します。
outside cover 取付」にて使用するM5 Tナットです。

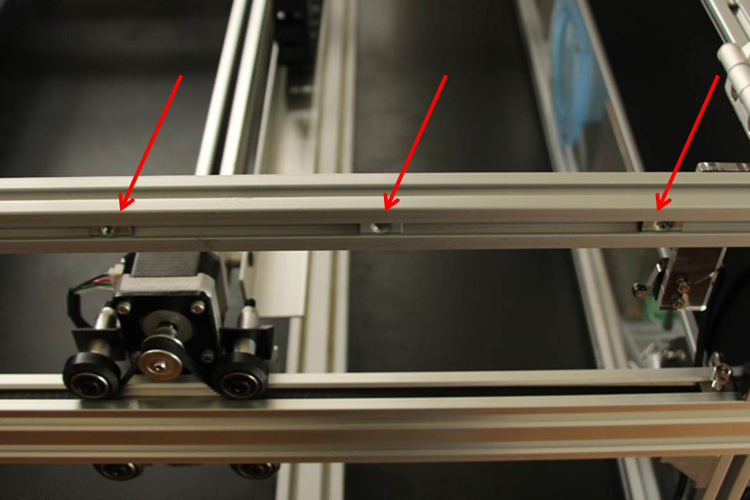

outside cover 取付用ナット
フレーム外側溝

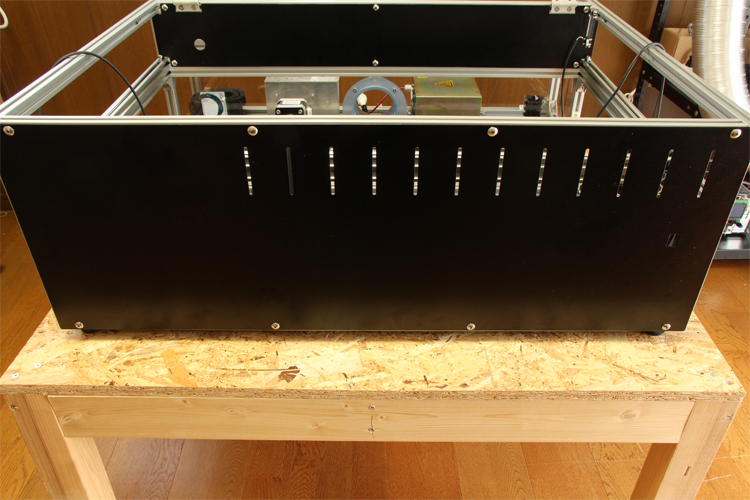

本体前面にcover frontを取り付けます。
M5×6 トラスをを使用します。
本体前面

AC-Switchを取り付けます。

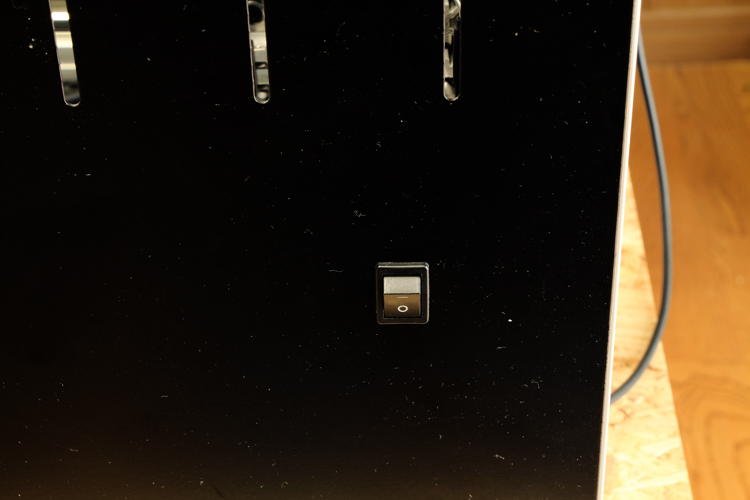

AC-Switch取り付け

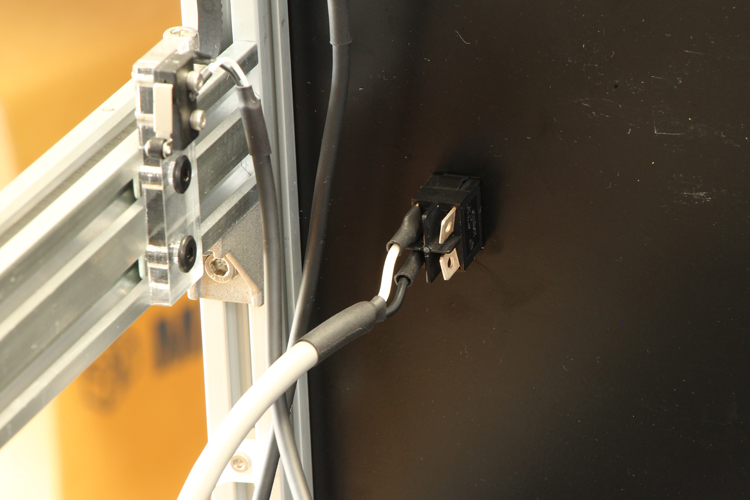

AC-Switch裏側
