コントロール基板 配線

コントロール基板 配線

コントロール基板 配線

以下の部品を用いて、コントロール基板 配線を行います。

部品表

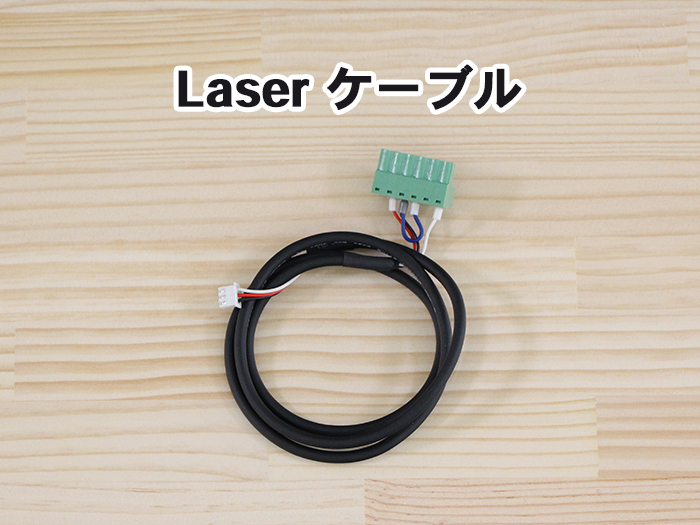

Laserケーブル

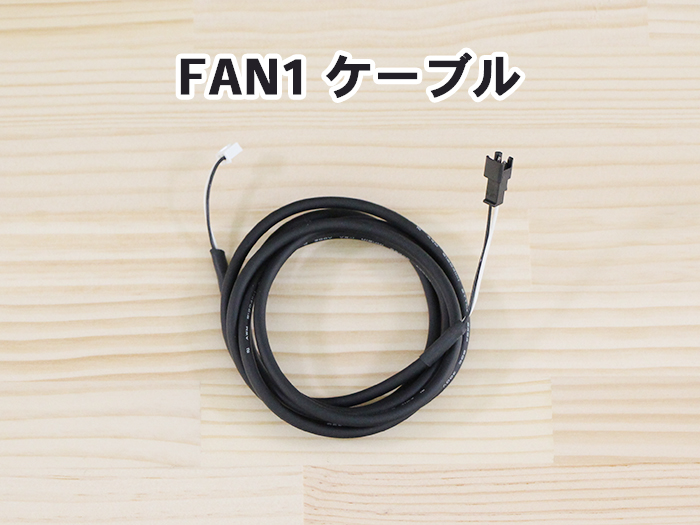

FAN1ケーブル

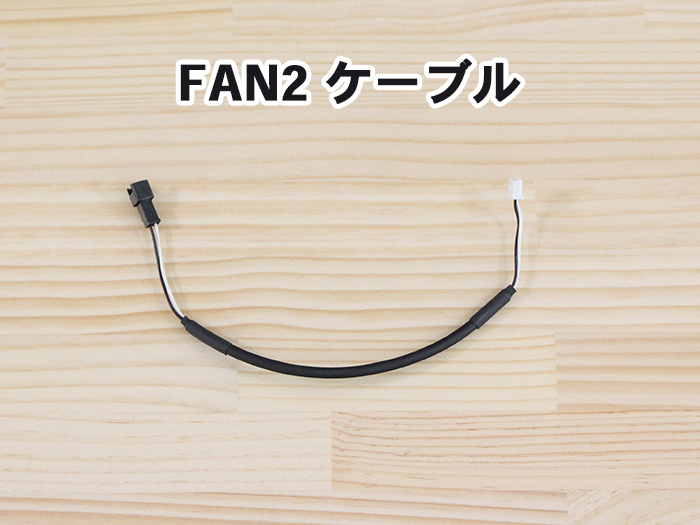

FAN2ケーブル

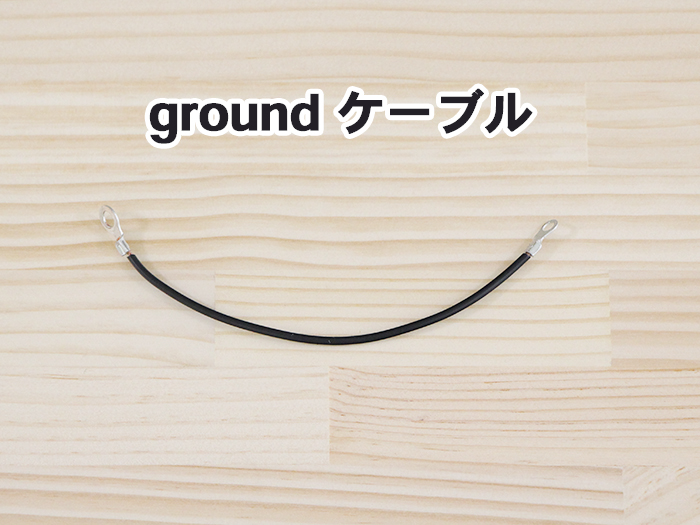

groundケーブル

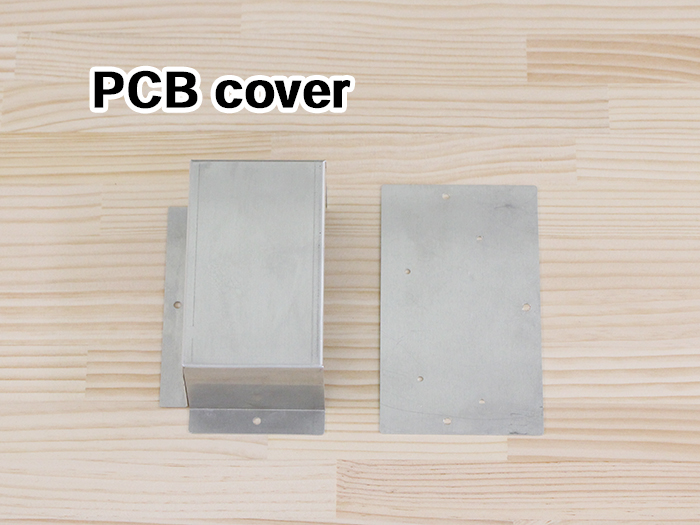

PCB cover

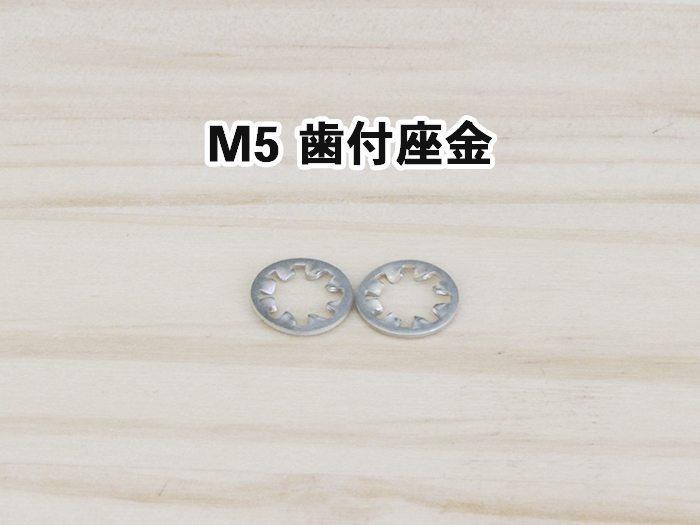

M5 歯付座金

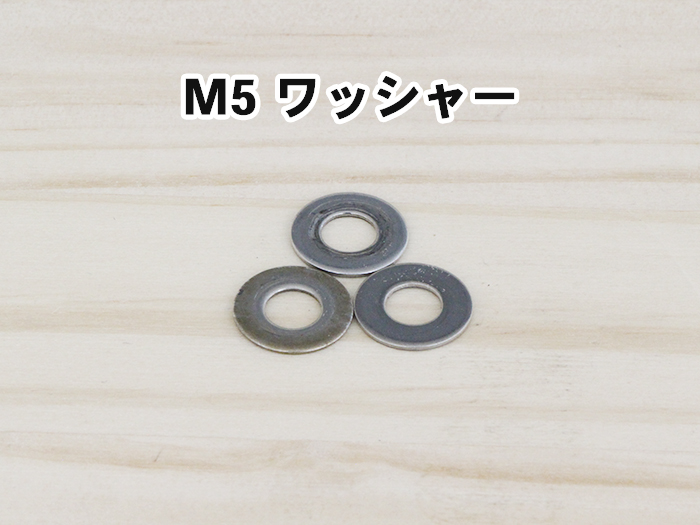

M5ワッシャー

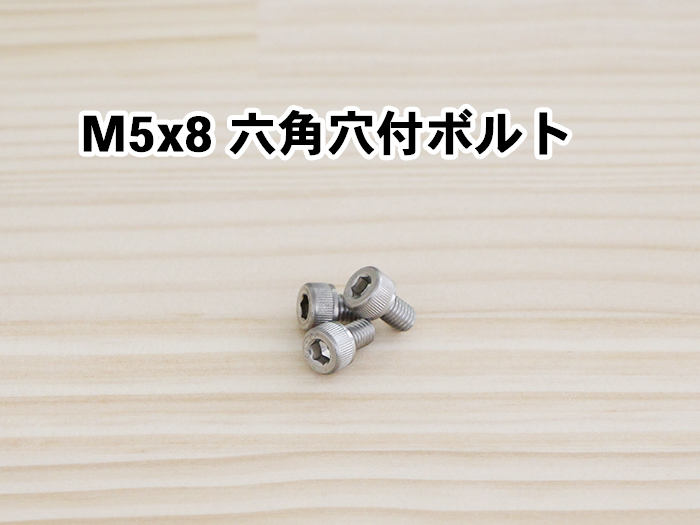

M5x8 六角穴付ボルト

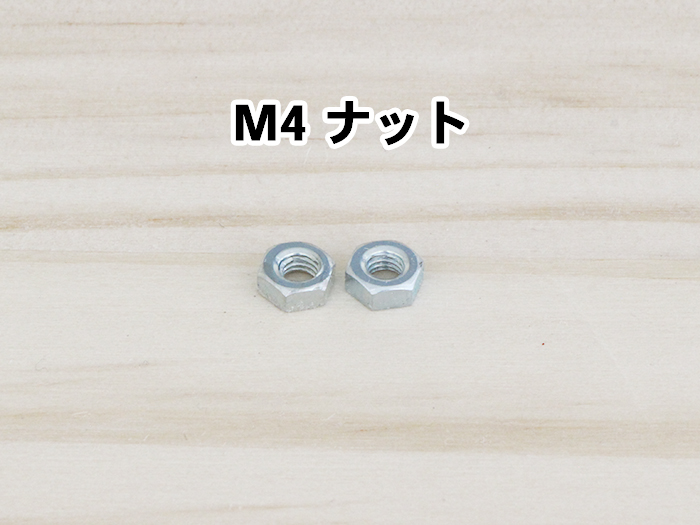

M4ナット

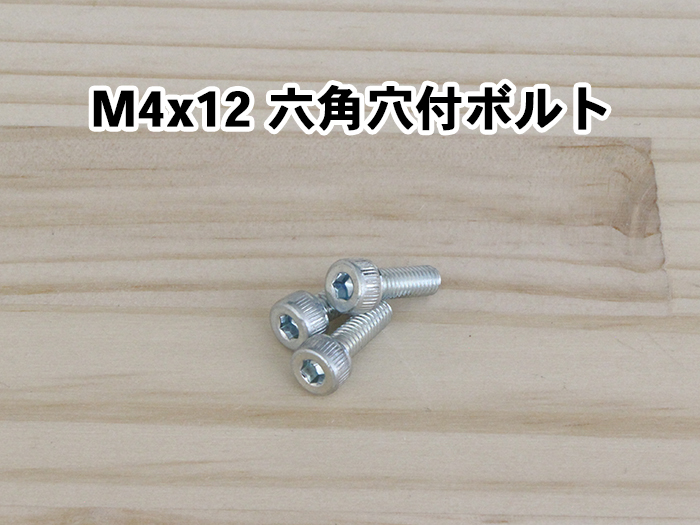

M4x12 六角穴付ボルト

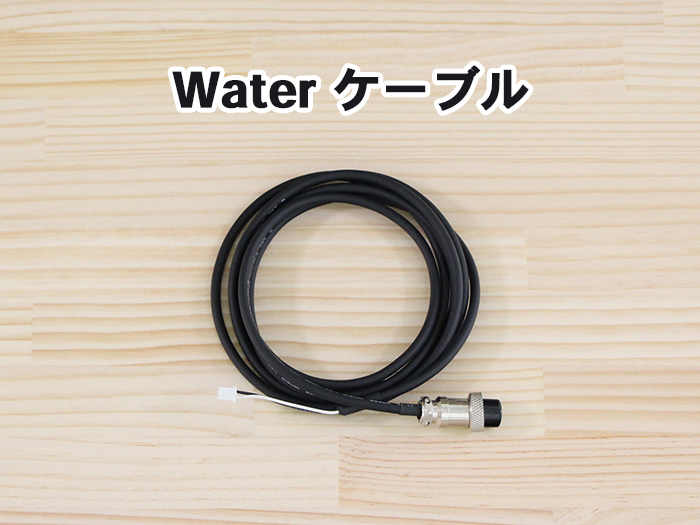

Waterケーブル

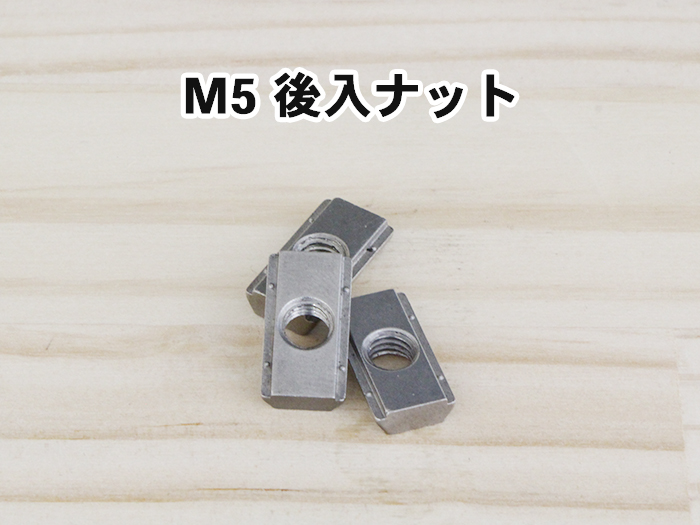

M5後入ナット



梱包No. 部品 数量 詳細
番号 Laserケーブル 1
番号 FAN1ケーブル 1
番号 FAN2ケーブル 1
番号 groundケーブル 1
番号 PCB cover 1 アルミ製
番号 M5 歯付座金 1
番号 M5ワッシャー 1 旧JIS
番号 M5x8 六角穴付ボルト 1
番号 M4ナット 3
番号 M4x12 六角穴付ボルト 3
番号 M5後入ナット 1
番号 Waterケーブル 1 レーザー管冷却キットをご購入の方



DCライン 配線

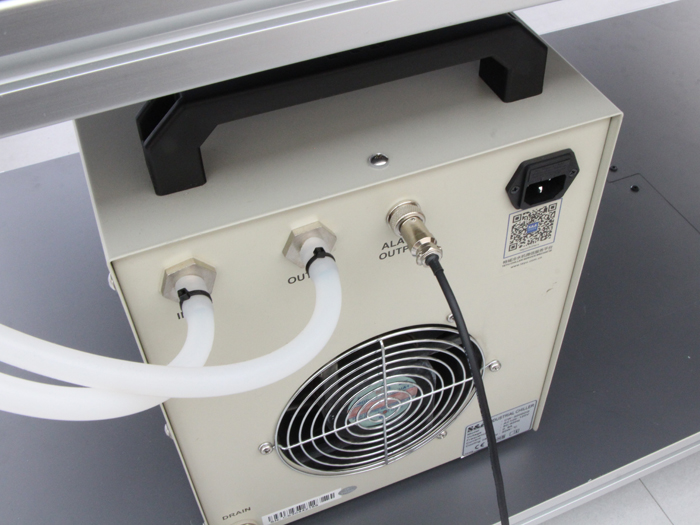

レーザー管冷却キットをご購入の方は、Waterケーブルをチラーに接続してください。コネクタのネジでしっかり固定してください。
水冷装置裏面

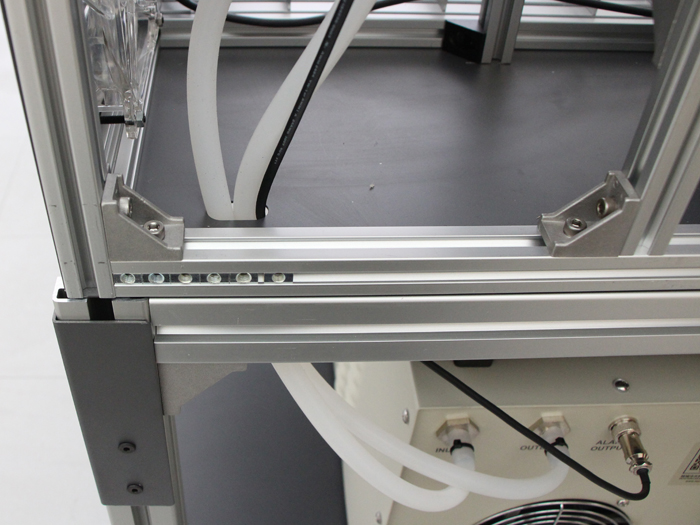

シリコンチューブが通っている穴にWaterケーブルを通します。
Waterケーブル

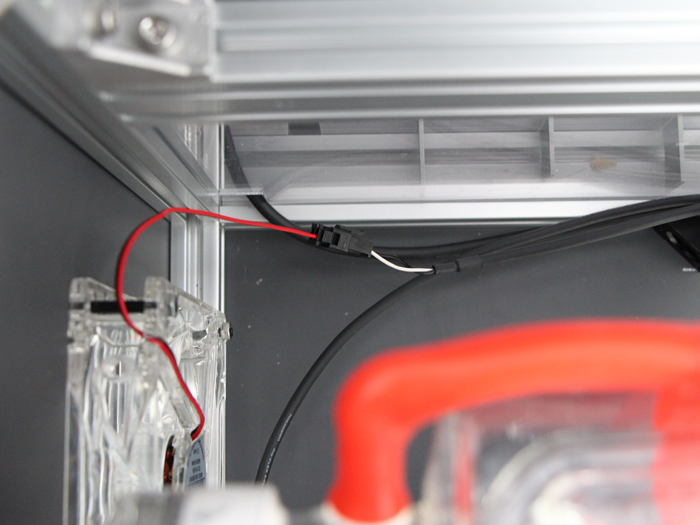

透明DCファンにFAN1ケーブルを接続します。
FAN1ケーブル

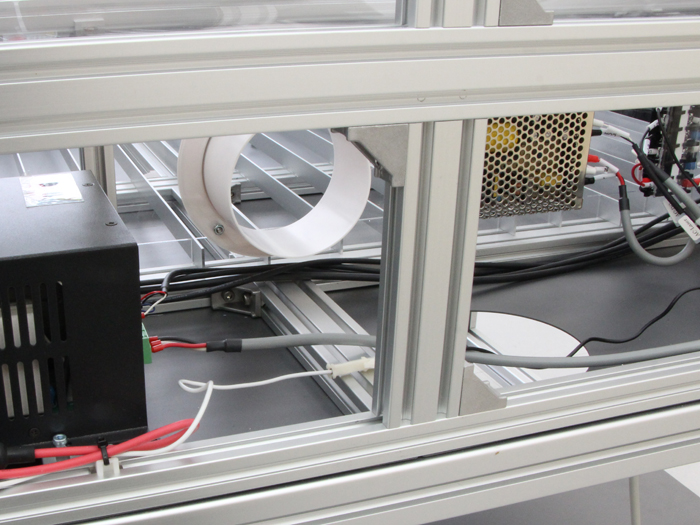

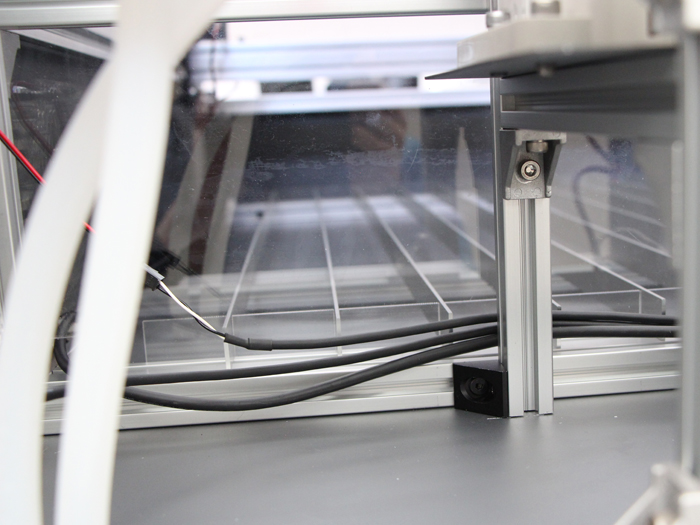

Y-Moter-Rケーブル、FAN1ケーブル、Waterケーブルを写真を参考にアルミフレームとInner_right(アクリル)の間を通します。
アルミフレームとInner_rightの間
コントロール基板までの配回しを行ってください。

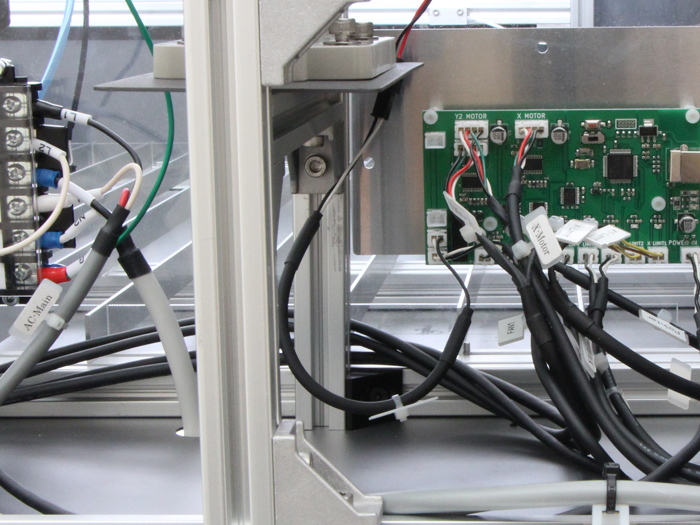

ソケット周辺

コントロール基板周辺

コントロール基板 接続

以下、写真の通りにコントロール基板に各ケーブルを接続してください。
<Powerケーブル>
Powerケーブル

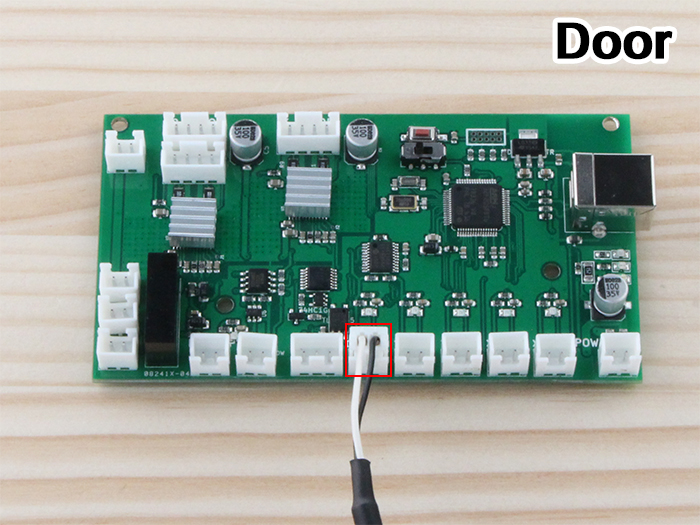

<Doorケーブル>
Doorケーブル

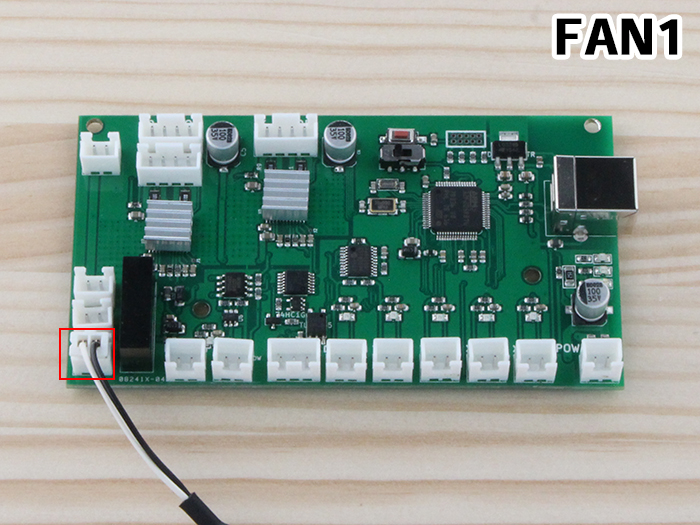

<FAN1ケーブル>
FAN1ケーブル

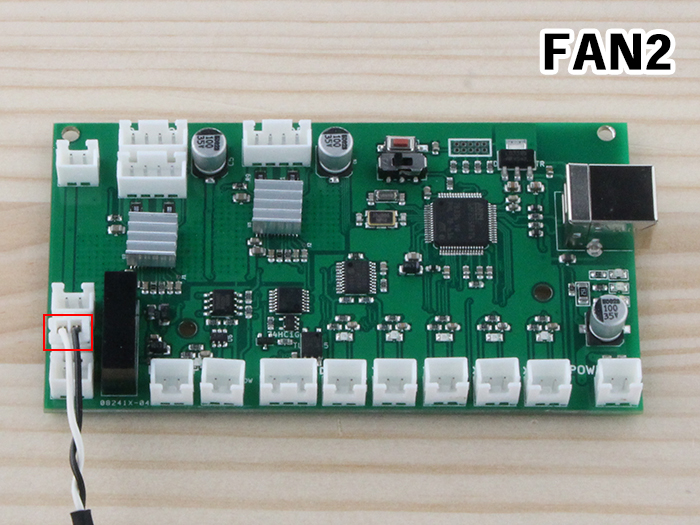

<FAN2ケーブル>
FAN2ケーブル

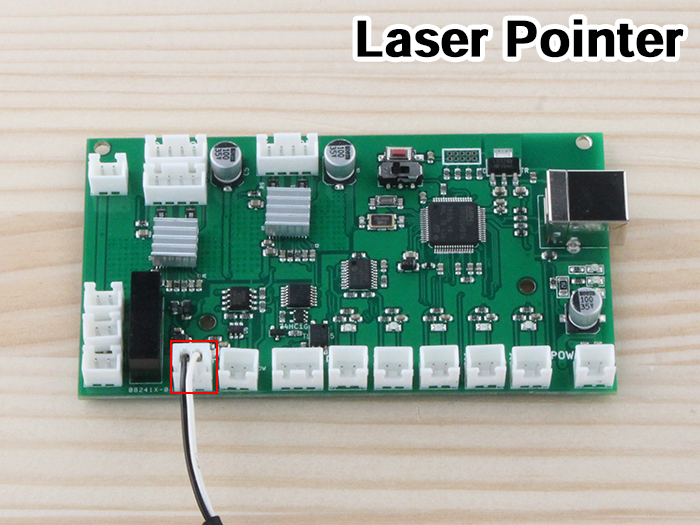

<Laser Pointerケーブル>
Laser Pointerケーブル

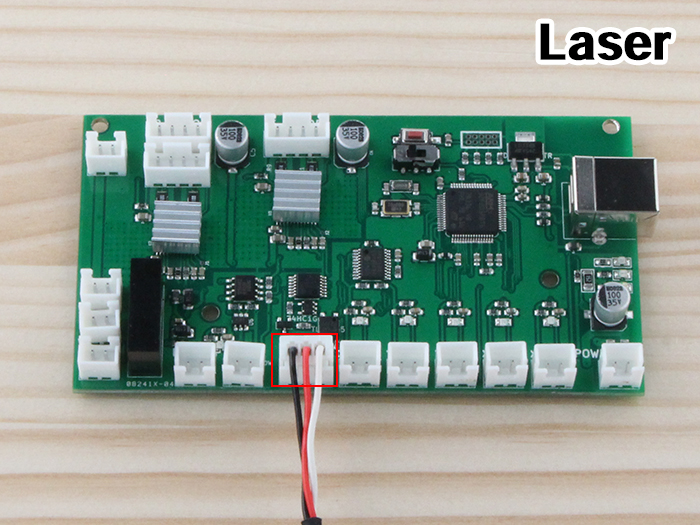

<Laserケーブル>
Laserケーブル

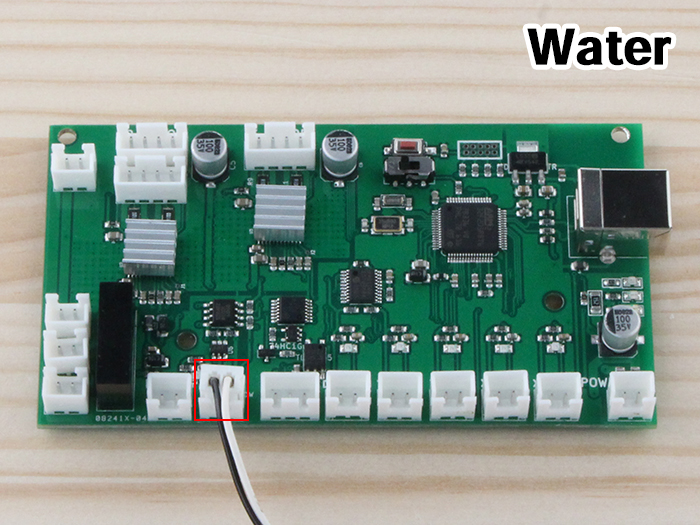

<Waterケーブル>
Waterケーブル

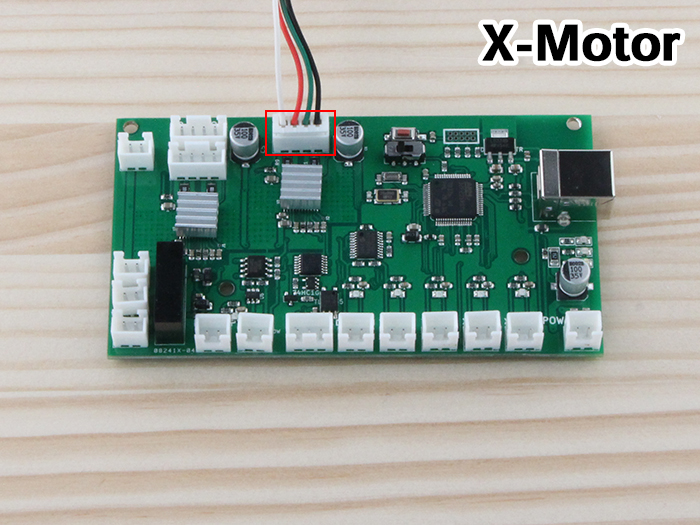

<X-Motorケーブル>
X-Motorケーブル

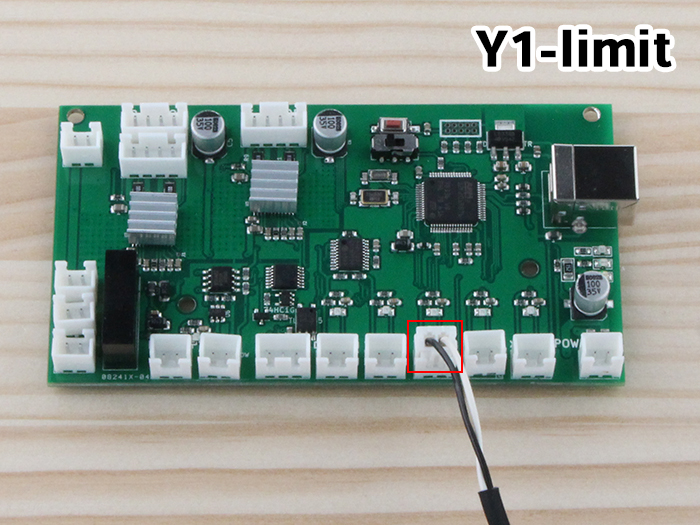

<Y1-Limitケーブル>
Y1-Limitケーブル

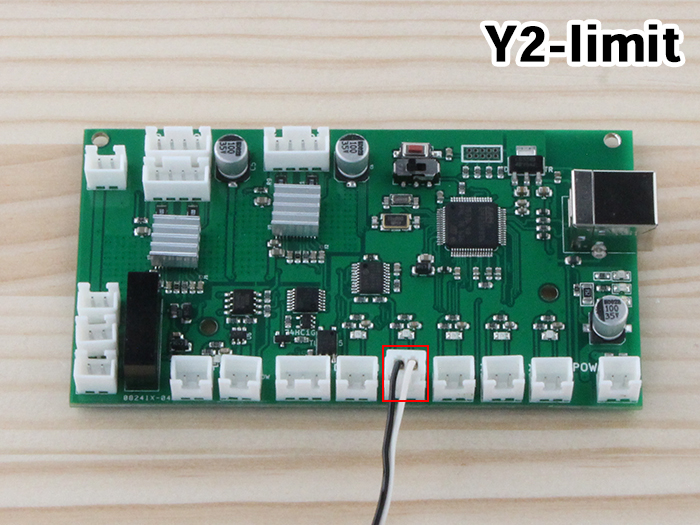

<Y2-Limitケーブル>
Y2-Limitケーブル

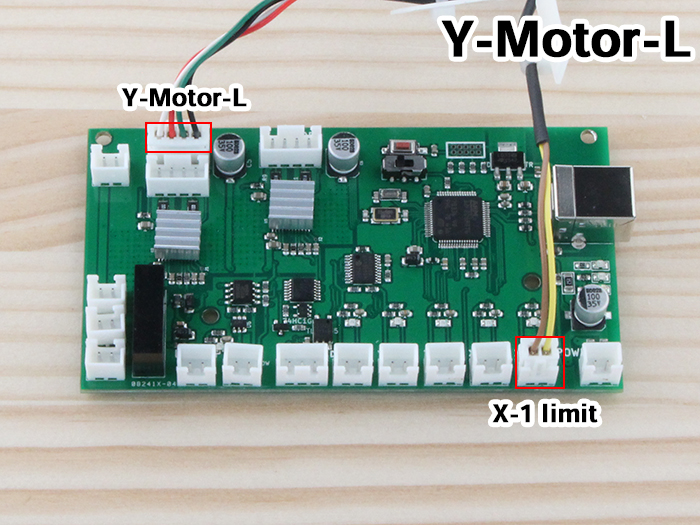

<Y-Moter-Lケーブル>
Y-Moter-Lケーブル

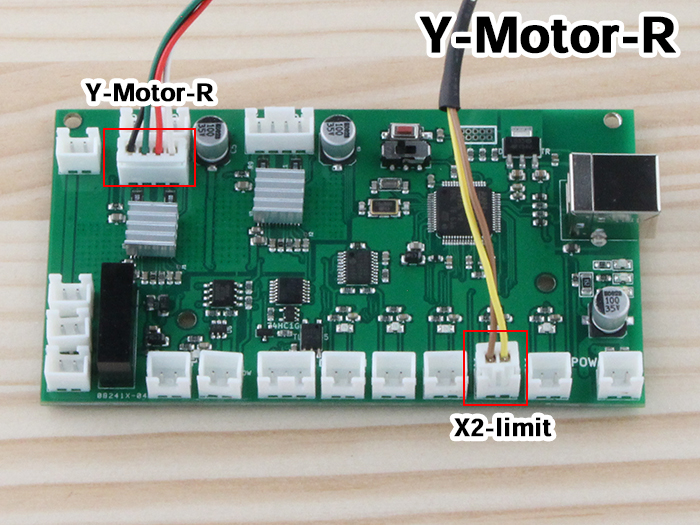

<Y-Moter-Rケーブル>
Y-Moter-Rケーブル

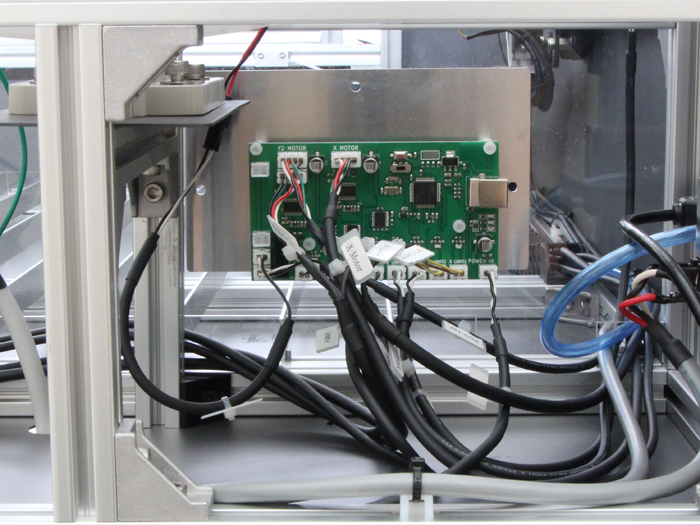

すべて接続した状態です。
ケーブル接続完了

PCB cover 取付

PCB coverを取り付けます。M4x12 六角穴付ボルトとM4ナットを使用します。
まずは左右2点を固定します。

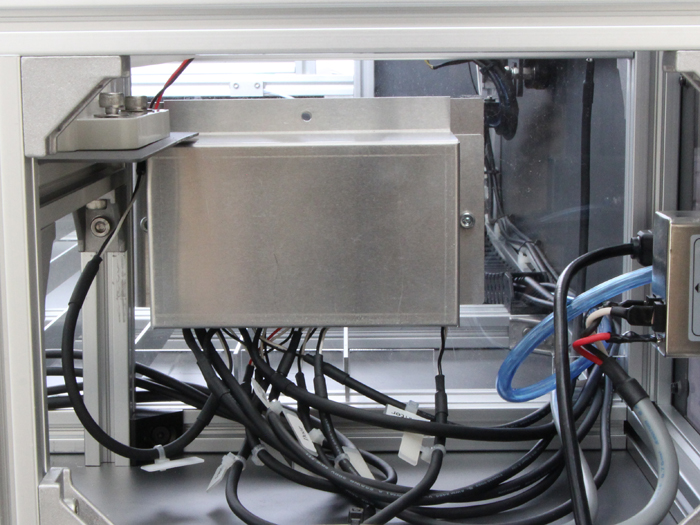

左右2点固定
上側1点にはgroundケーブルを取り付けて固定します。
groundケーブル固定

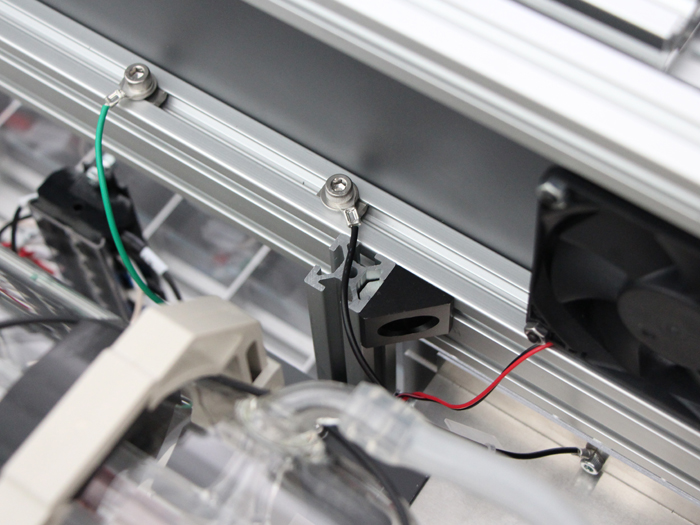

PCB coverからのgroundケーブル(アース線)をアルミフレームに接続します。
M5 歯付座金、M5ワッシャー、アース線、M5x8 六角穴付ボルトの順で取り付けてください。
M5後入ナットを使用してください。
groundケーブル接続

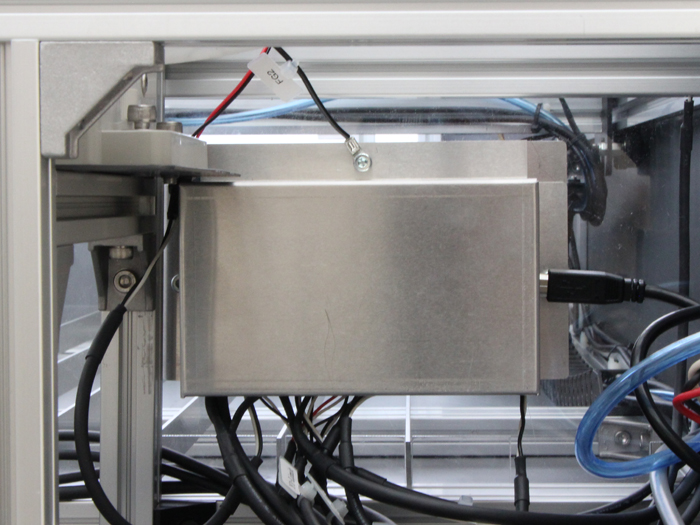

PCB cover 取付の完了です。

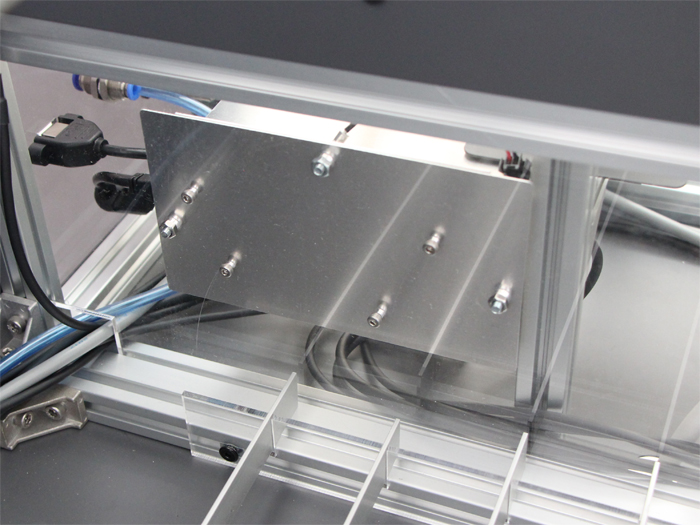

PCB cover 取付裏角度

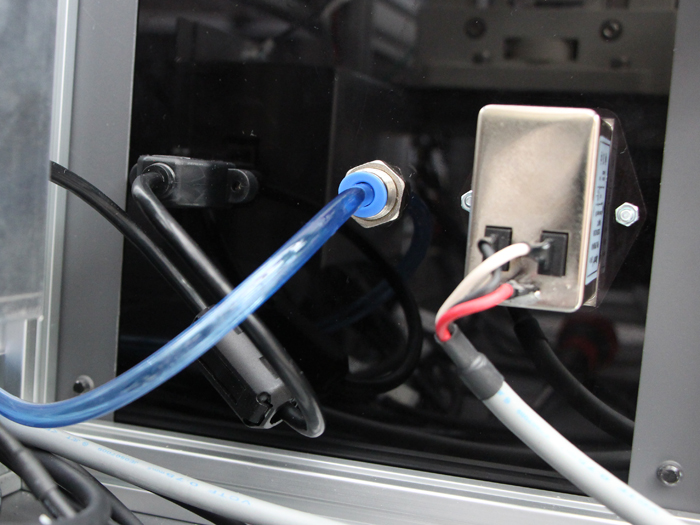

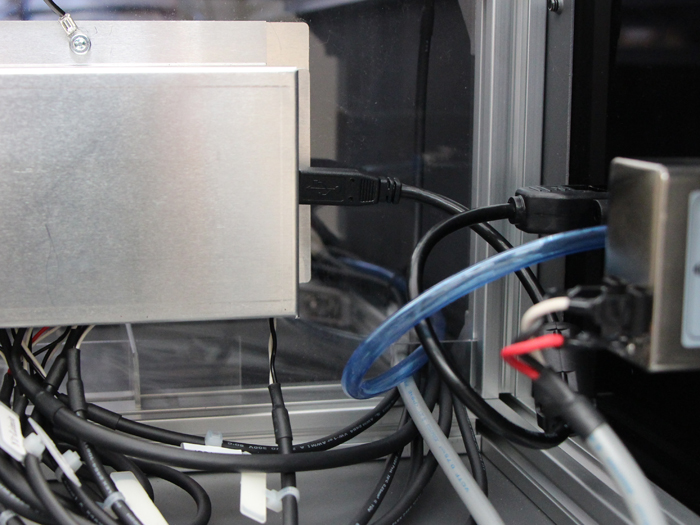

パネルタッチコネクタに耐水性ポリウレタンチューブを接続し、コントロール基板にパネルマウントUSBケーブルを接続します。
耐水性ポリウレタンチューブ接続

Leftアクリル内側


以上で、本工程は完了です。
