アクセサリ取り付け

アクセサリ 取付

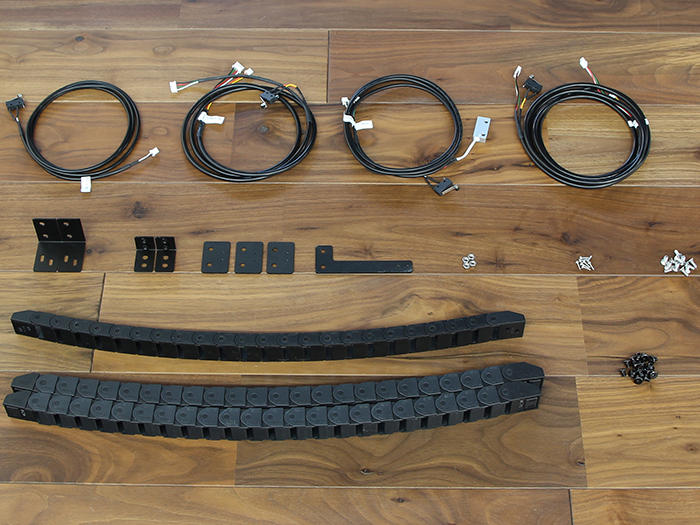

部品表



部品	詳細	数量
Y1-Limitケーブル		1
Y-Motor-Lケーブル		1
Switchケーブル		1
Y-Motor-Rケーブル		1
carrier mount x-axis		2
carrier mount y-axis		2
limit mount		3
limit mount y1		1
ケーブルキャリア x-axis		1
ケーブルキャリア y-axis		1
M5×6低頭ボルト		16
M4×10 六角穴付皿ボルト		12
M4ナット		4
M2×8 六角穴付ボルト		8



limit mount取付

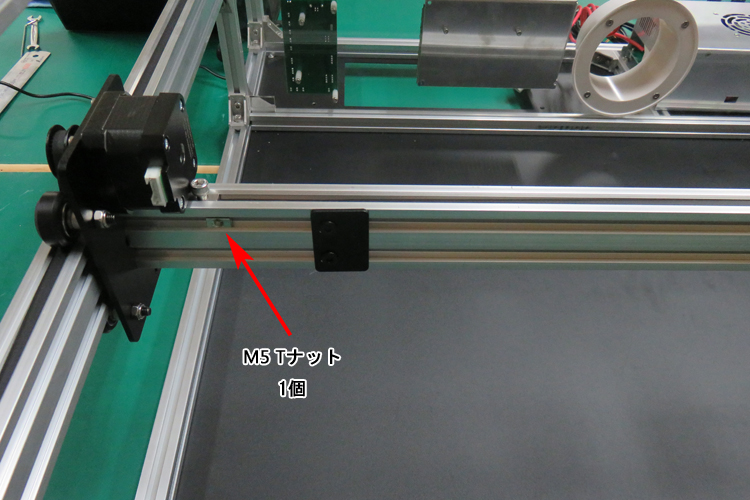

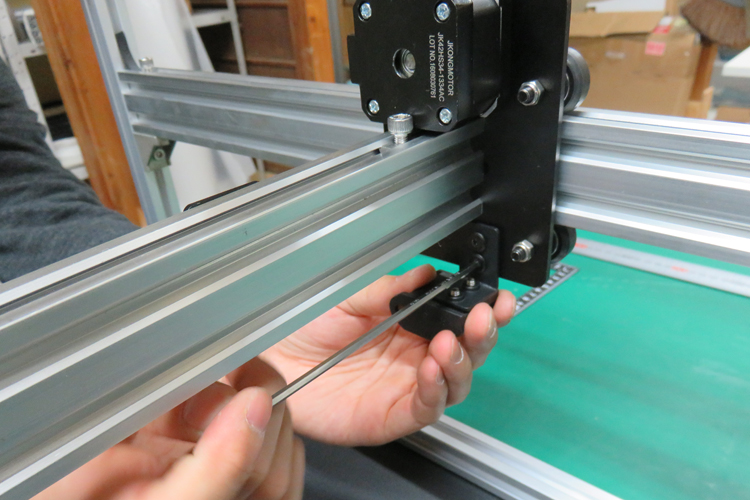

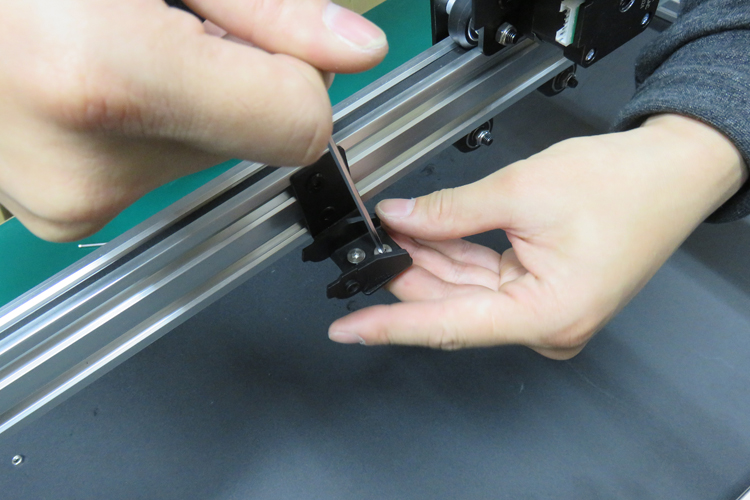

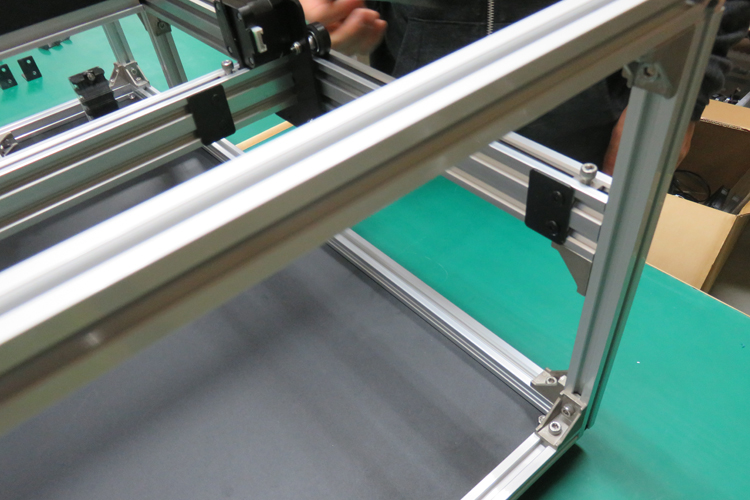

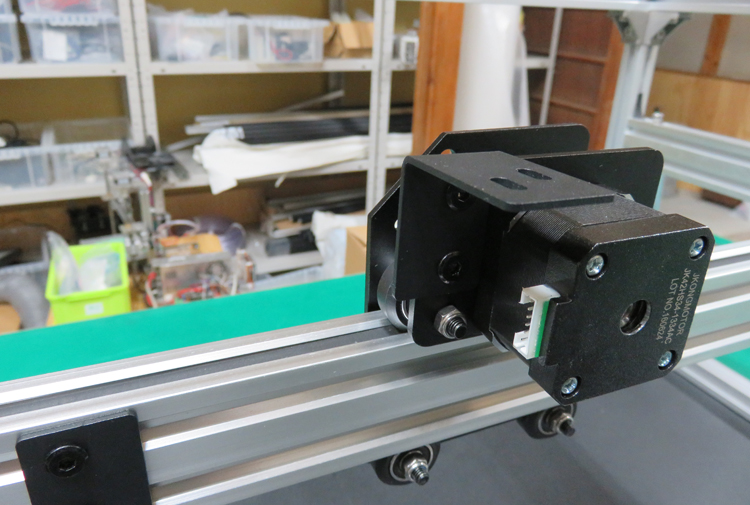

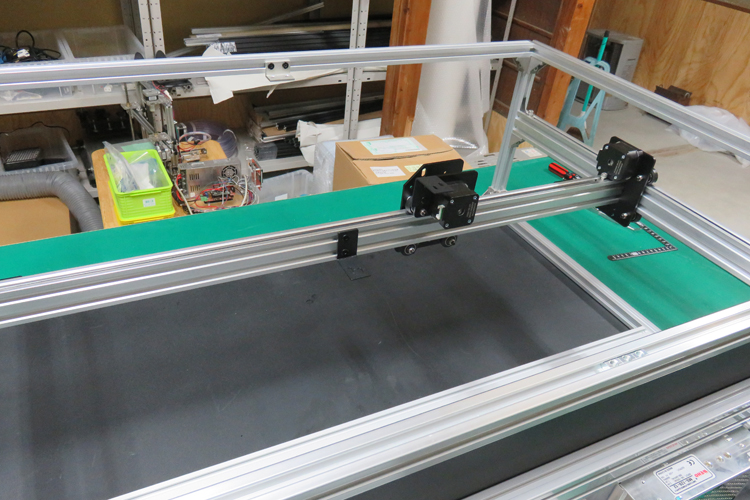

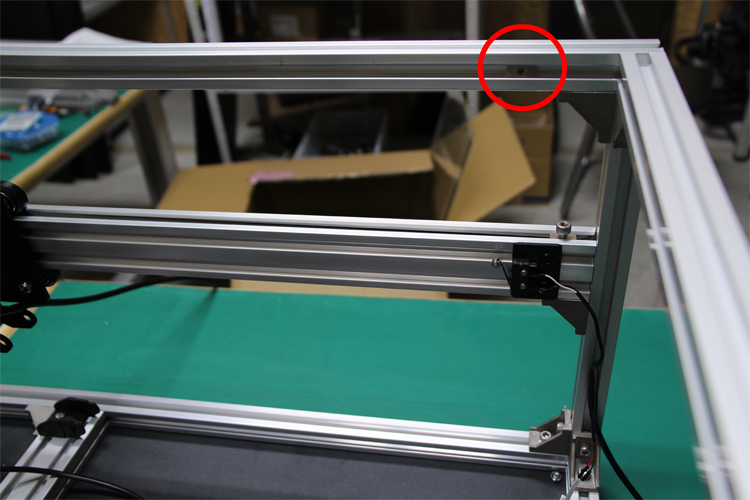

M5×6低頭ボルトを使用してlimit mountを取り付けます。M5 Tナットの1個は所定の位置に残しておきます。

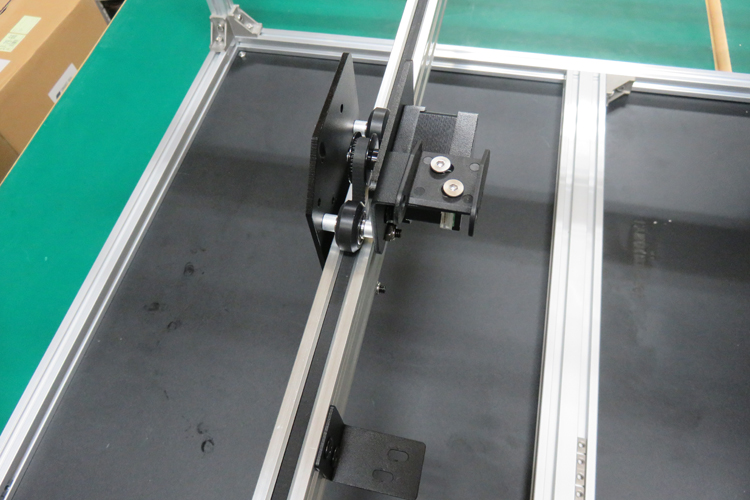

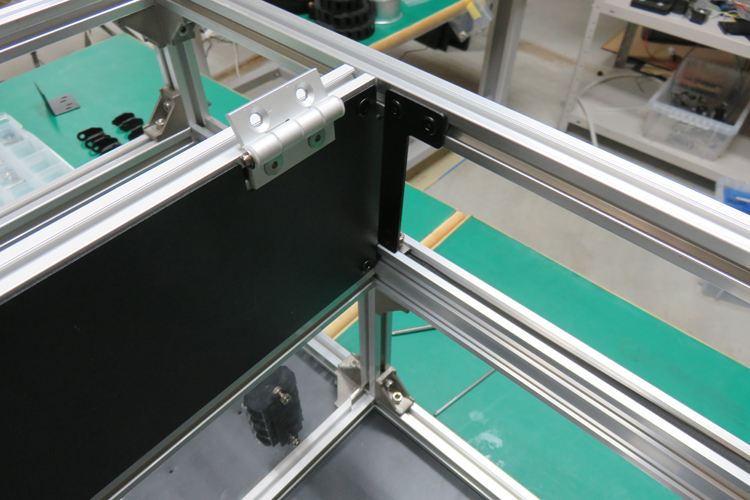

limit mount y1を取り付けます。



リミットスイッチ取付

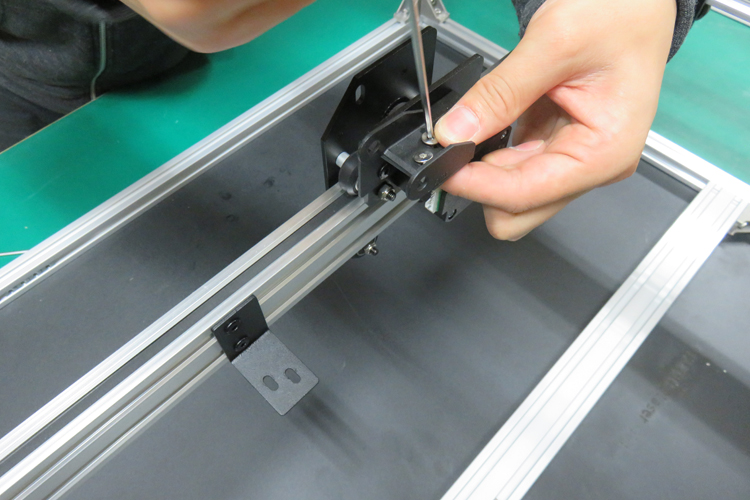

M2×8 六角穴付ボルトを使用してリミットスイッチを取り付けます。

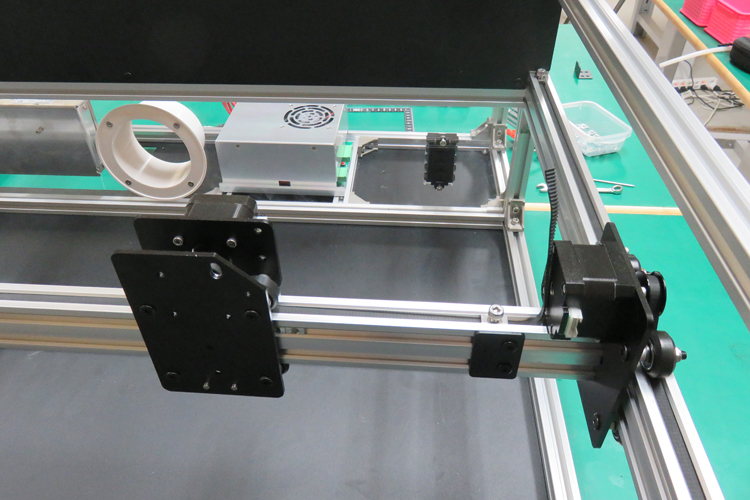

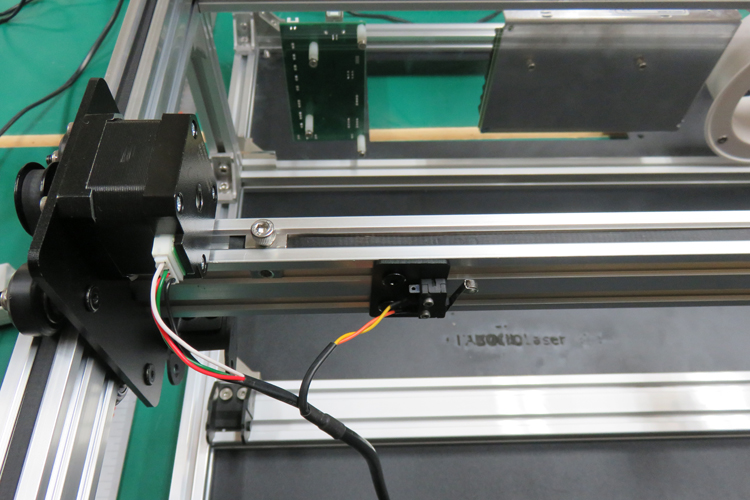

写真の向きにX1-Limitをlimit mountに取り付けます。Y-Motor-Lをステッピングモーターに接続します。

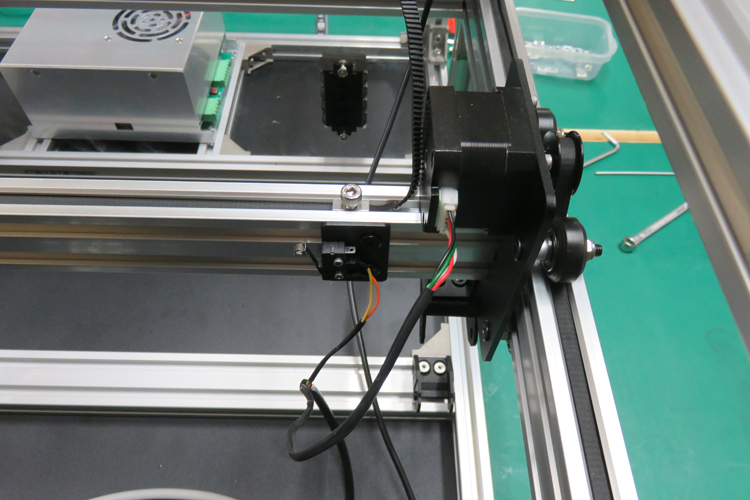

写真の向きにX2-Limitをlimit mountに取り付けます。Y-Motor-Rをステッピングモーターに接続します。

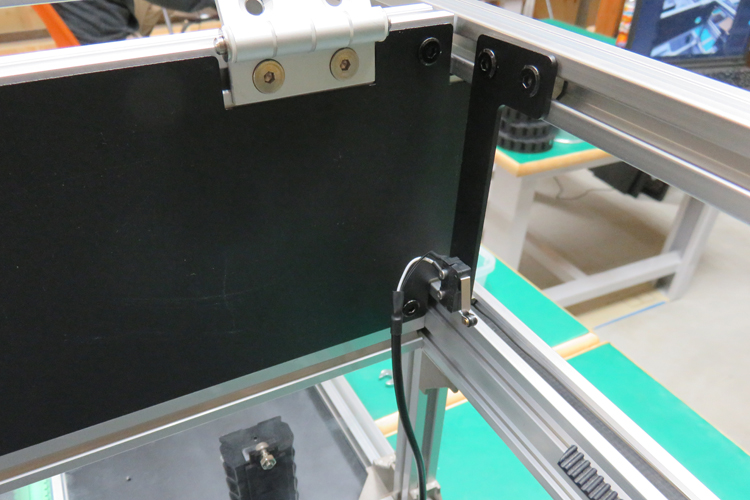

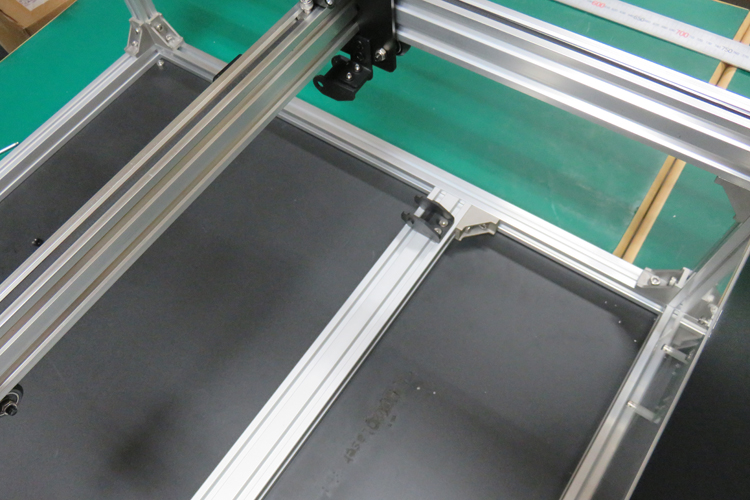

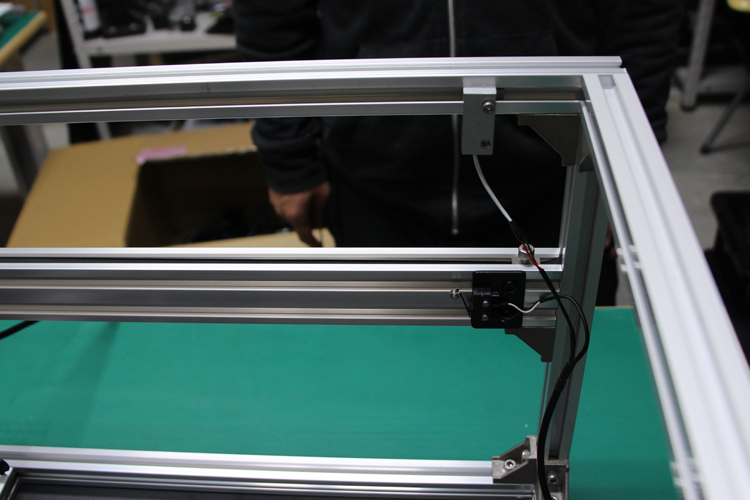

写真の向きにY2-Limitをlimit mountに取り付けます。
M3後入ナットとM3×12六角穴付ボルトを使用して、Switchケーブルのマグネット部分を取り付けます。





写真の向きにY1-Limitをlimit mount y1に取り付けます。



carrier mount取付


ケーブルキャリア x-axisの両端についているケーブルキャリア取り付けブラケットを取りはずします。
マイナスドライバーなどを溝に入れることで楽に取り外せます。


両端のケーブルキャリア取り付けブラケットを外してください。


上記工程と同様に、ケーブルキャリア y-axisの両端からもケーブルキャリア取り付けブラケットを取り外します。

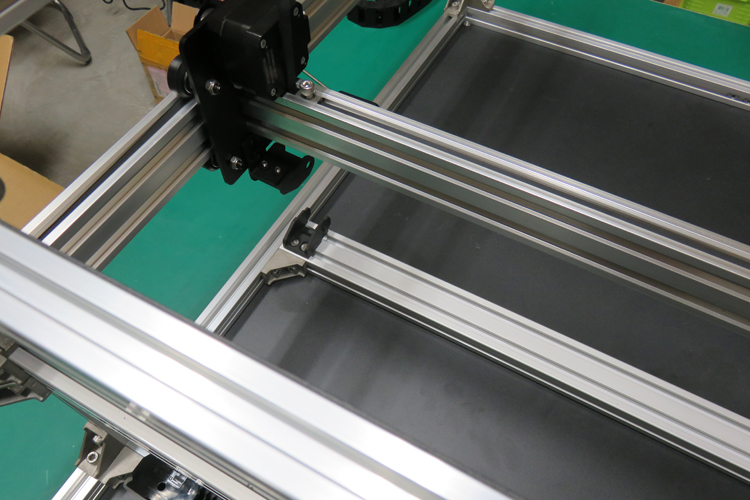

M5×6低頭ボルトを使用してcarrier mount x-axisを取り付けます。
予め入れておいたM5 Tナットを使用します。

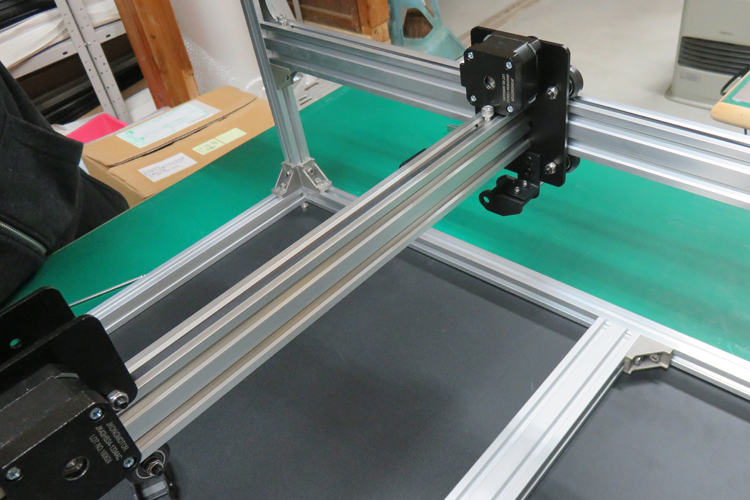

もう一つのcarrier mount x-axisをX軸ユニットに取り付けます。



M4×10 六角穴付皿ボルトとM4ナットを使用して、carrier mount x-axisにケーブルキャリア 取付ブラケット x-axisを取り付けます。
（※ケーブルキャリア 取付ブラケット x-axisにはオスメスがあります。）





もう一つのケーブルキャリア 取付ブラケット x-axisも同様に取り付けます。



carrier mount x-axisの位置を以下の写真を参考に調整してください。

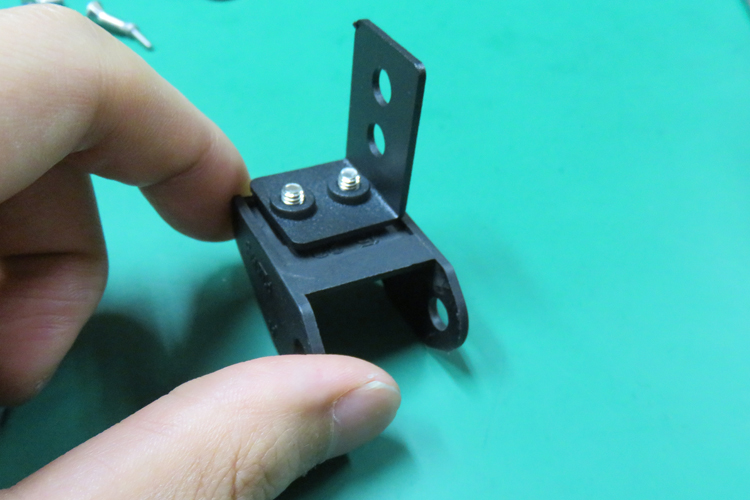

4×10六角穴付皿ボルトを使用して、carrier mount y-axisにケーブルキャリア 取付ブラケット y-axis（メス）を取り付けます。
（※ケーブルキャリア 取付ブラケット y-axisにはオスメス、取付には向きがあるので注意してください。）

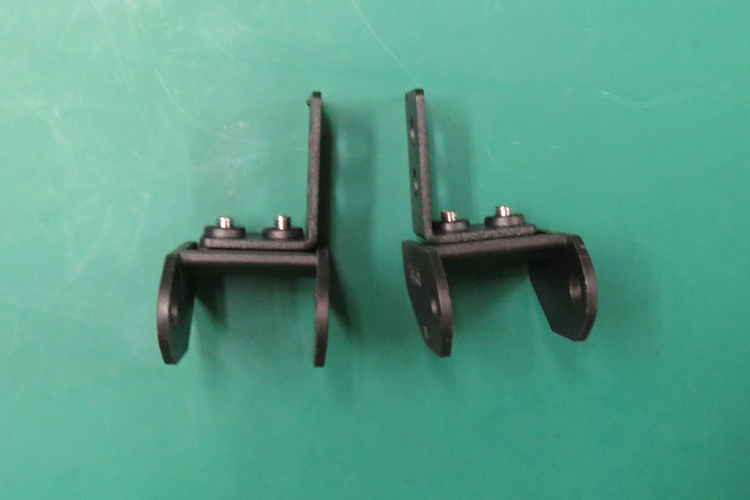

向きを間違えないように2個組み立てます。



M5×6低頭ボルトを使用して、前工程で組み立てたcarrier mount y-axisを取り付けます。
（※向きに注意してください。）





4×10六角穴付皿ボルトと予め入れておいたM4先入ナットを使用して、ケーブルキャリア 取付ブラケット y-axis（オス）を取り付けます。



反対側も同様に取り付けます。



ケーブルキャリア 取付ブラケット y-axisのオスとメスが直線状になっているように調整してください。
（※直線状になっていない場合はケーブルキャリアが曲がってしまいますので再調整してください。）
