2015年01月07日

Kicadでステンシル作成

Kicadでステンシル作成

今回は、Kicadで設計したPCBのステンシルを作成していきます。

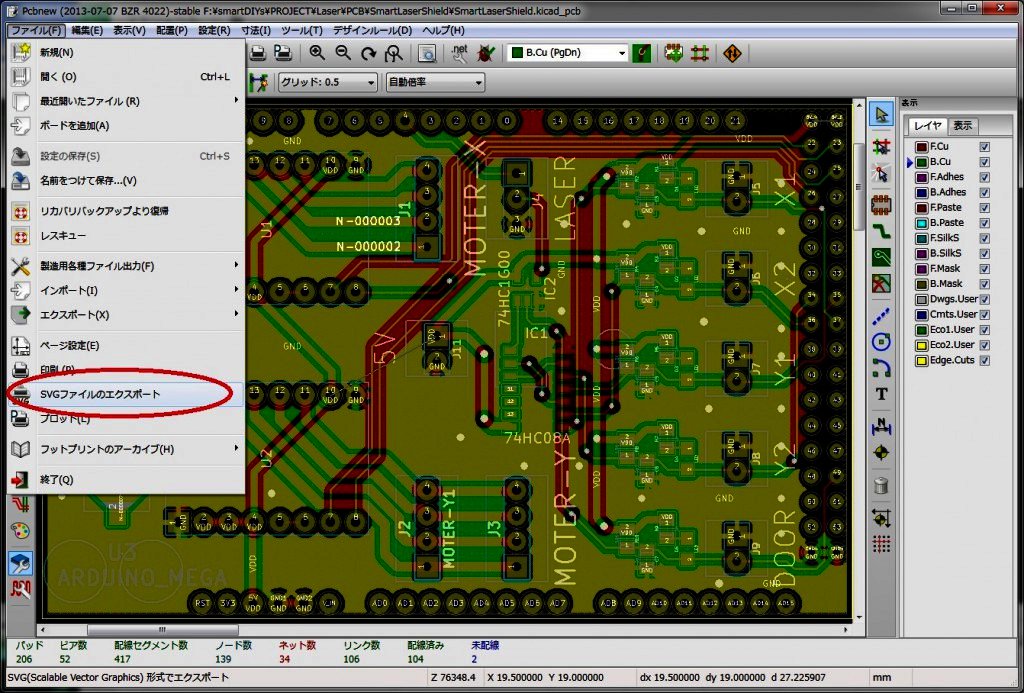

まずは、KicadのPcbnewを起動し、「ファイル」メニューから「SVGファイルのエクスポート」を選択します。
SVGファイルのエクスポート

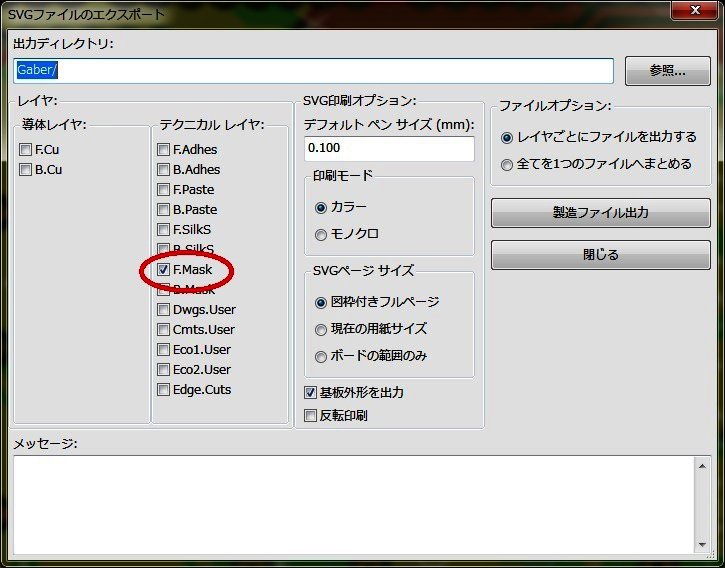

レイヤはテクニカルレイヤの「F.Mask」のみ選択します。
F.Mask

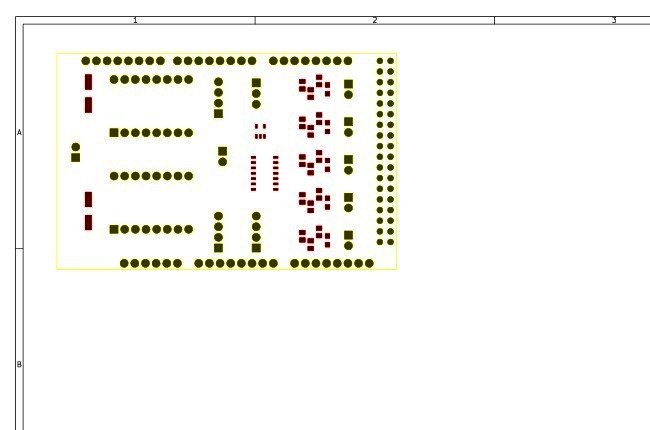

以下のようなSVGファイルが作成されますので、不要な部分を削除します。

変更前
変更前

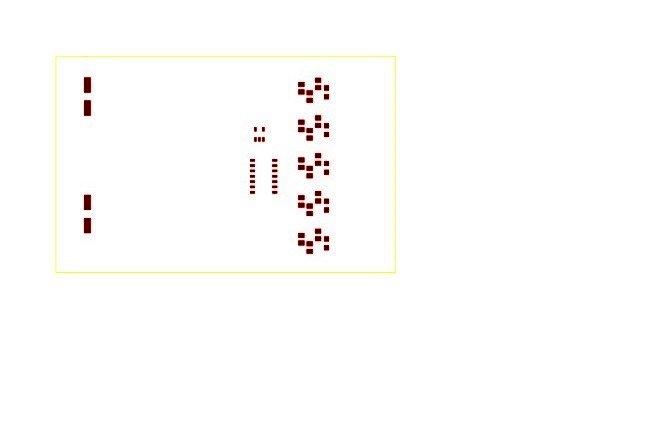

変更後
4

編集ソフトはフリーソフトのInkscapeを使用しました。Inkscapeは、こちらからダウンロードすることができます。

レーザー加工機でステンシルをカット

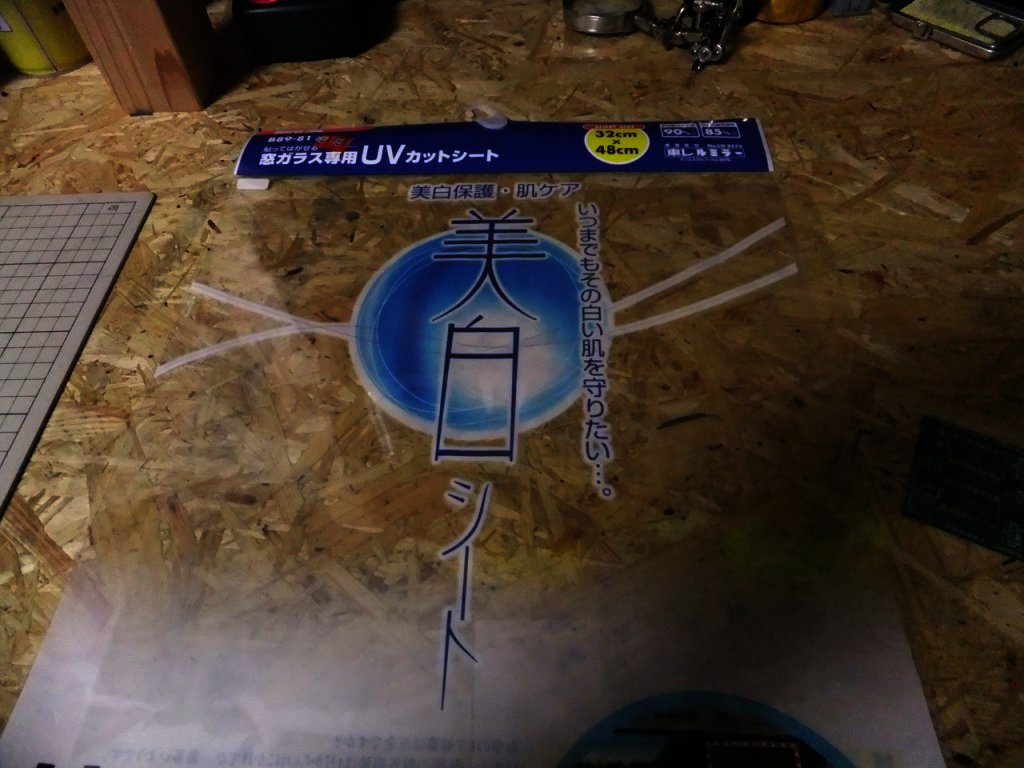

今回は、CO2レーザー加工機でステンシルを作成します。ステンシルの素材には、カプトンシートなどが最適のようですが、なかなか手に入らないので、今回は車用ガラスシートを使用しました。
車用ガラスシート

基板に、CO2レーザー加工機でカットしたシートを張り付けます。
張り付け1
張り付け2

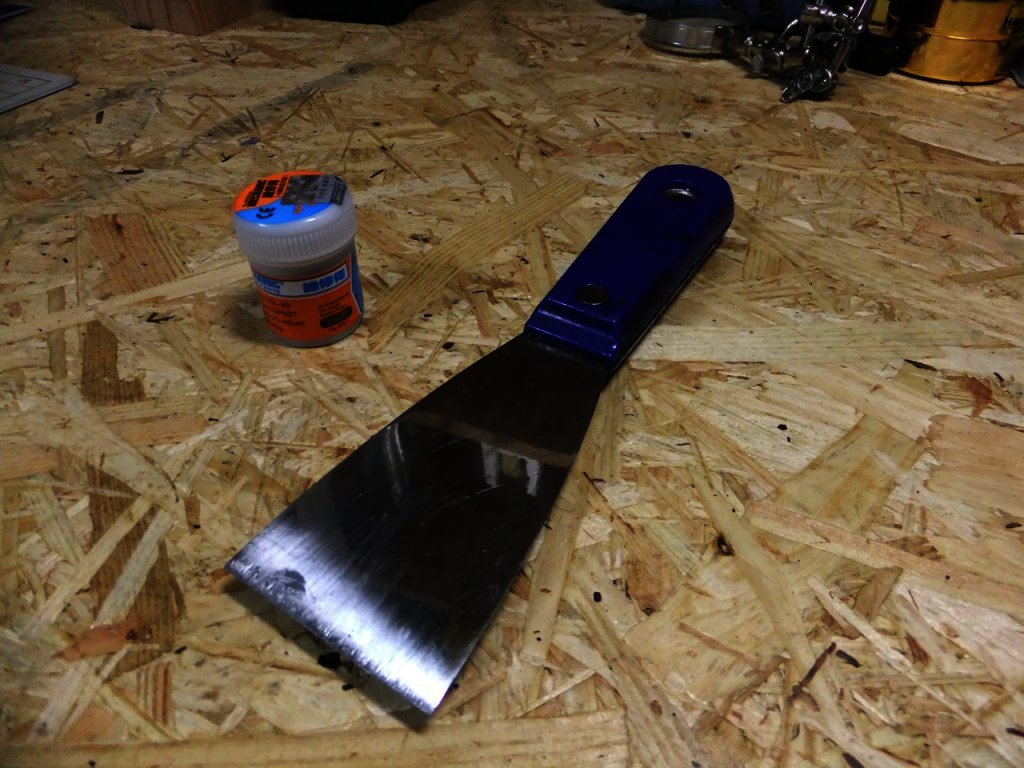

基板にハンダペーストを塗ります。ハンダクリームは、以下のへらを使って塗ります。
ハンダペースト
へら
残ったハンダペーストは、冷蔵庫で保存します。

最後に、基板からステンシルをはがします。

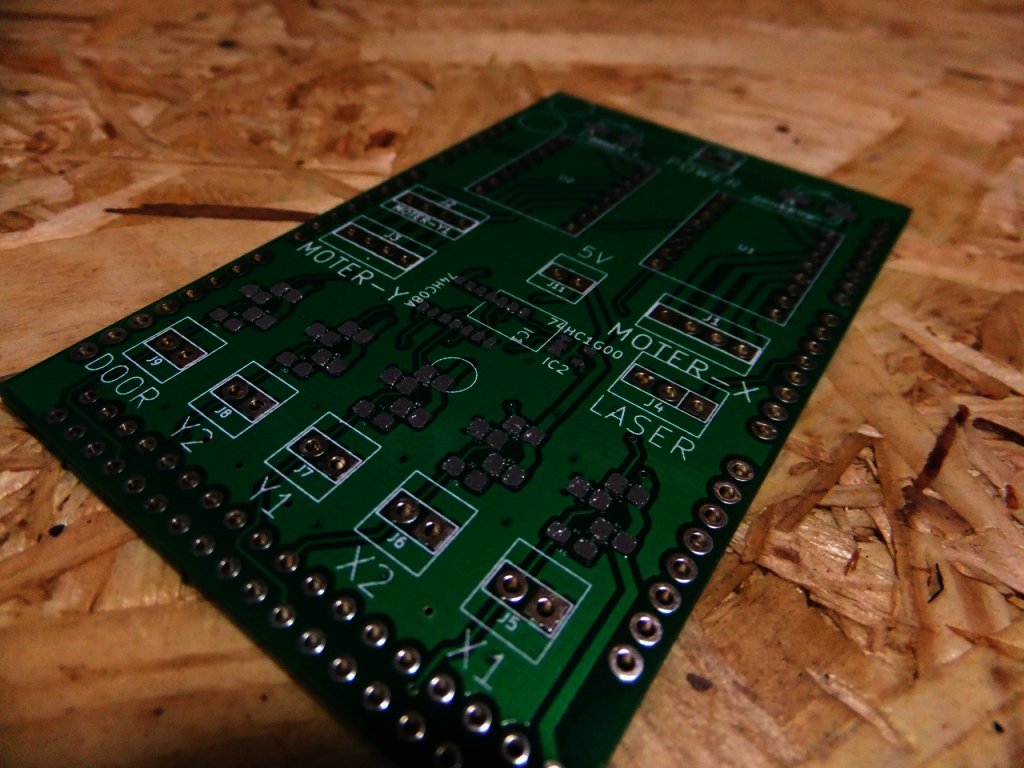

ステンシルをはがす前の基板
ステンシルをはがす前の基板

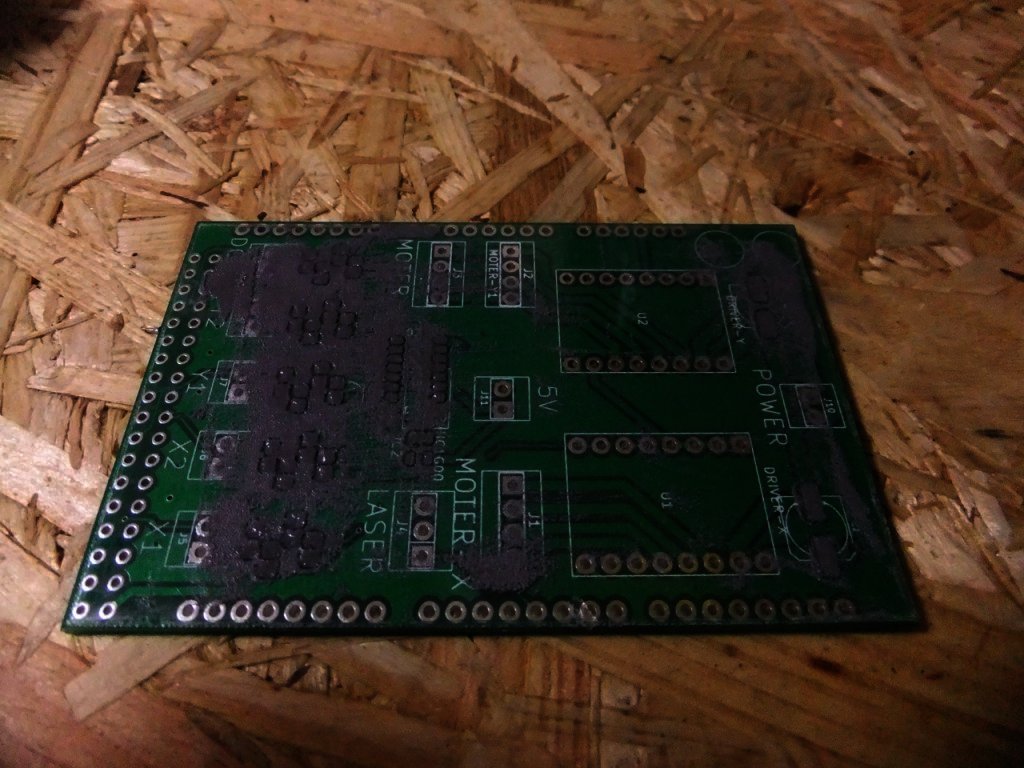

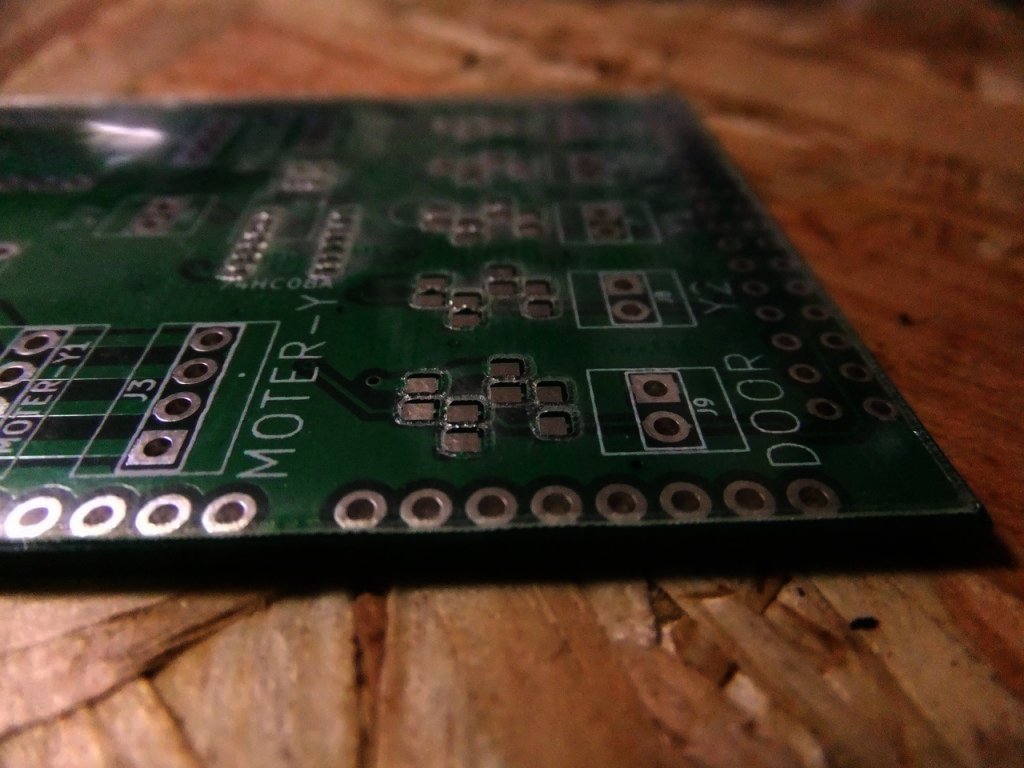

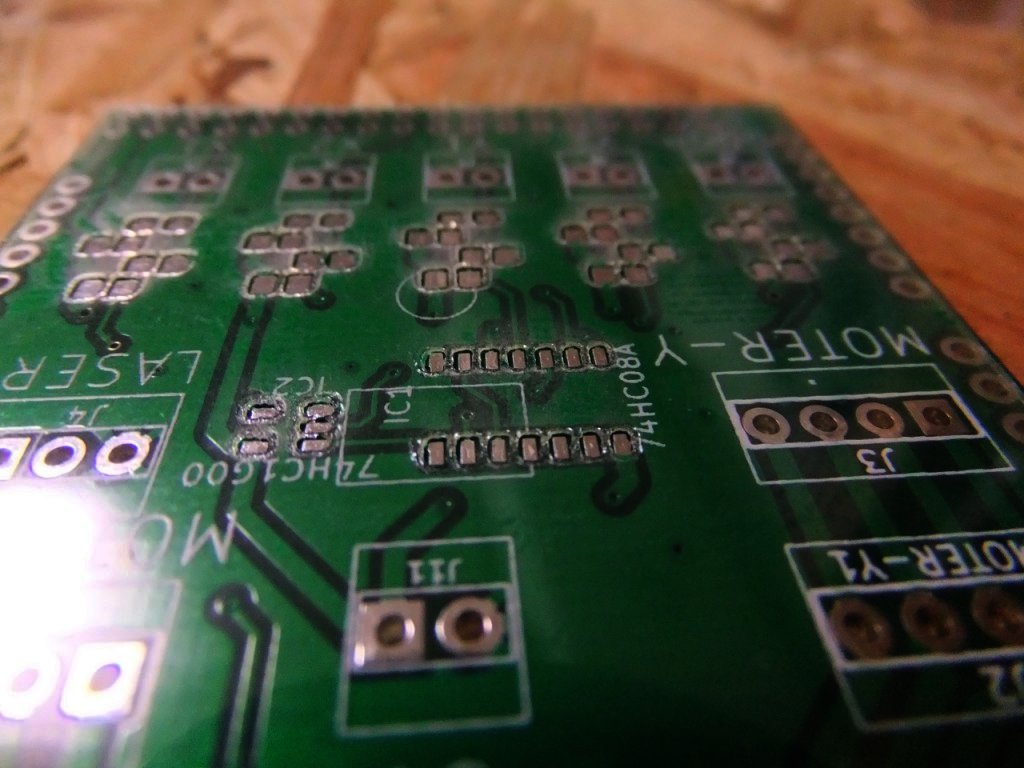

ステンシルをはがした基板
ステンシルをはがした基板1
ステンシルをはがした基板2

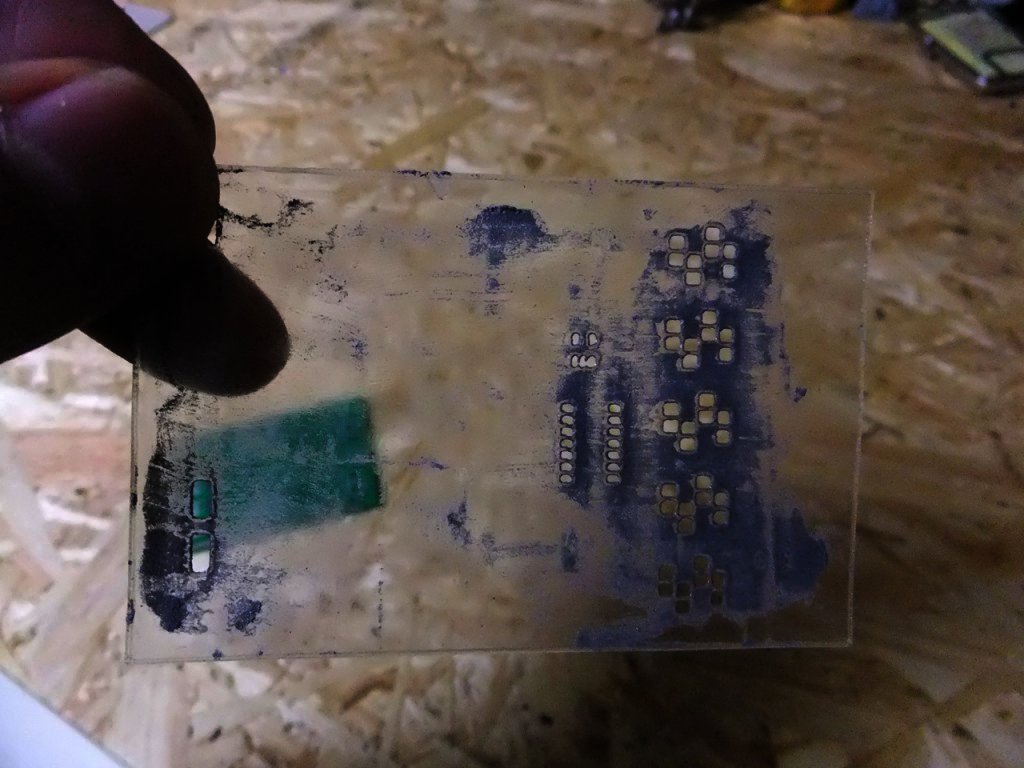

使用済みのステンシル
使用済みのステンシル
